Obwód lampy błyskowej ksenonowej magazynuje energię w kondensatorze, a po wyzwoleniu oddaje ją do lampy w krótkim wyładowaniu. Przetwornica podwyższa napięcie źródła, prostownik umożliwia ładowanie kondensatora, a osobny transformator wytwarza impuls zapłonowy. Przy doborze układu trzeba rozpatrywać osobno energię pojedynczego błysku, czas ponownego ładowania i dopuszczalną częstotliwość pracy.
Ważne: nawet układ zasilany z baterii może zawierać napięcia rzędu kilkuset woltów i magazynować energię kilku dżuli. Kondensator pozostaje potencjalnie niebezpieczny po odłączeniu zasilania. Poniższy opis wyjaśnia działanie i sposób prowadzenia obliczeń; nie stanowi kompletnego projektu do samodzielnego montażu bez odpowiedniej wiedzy.

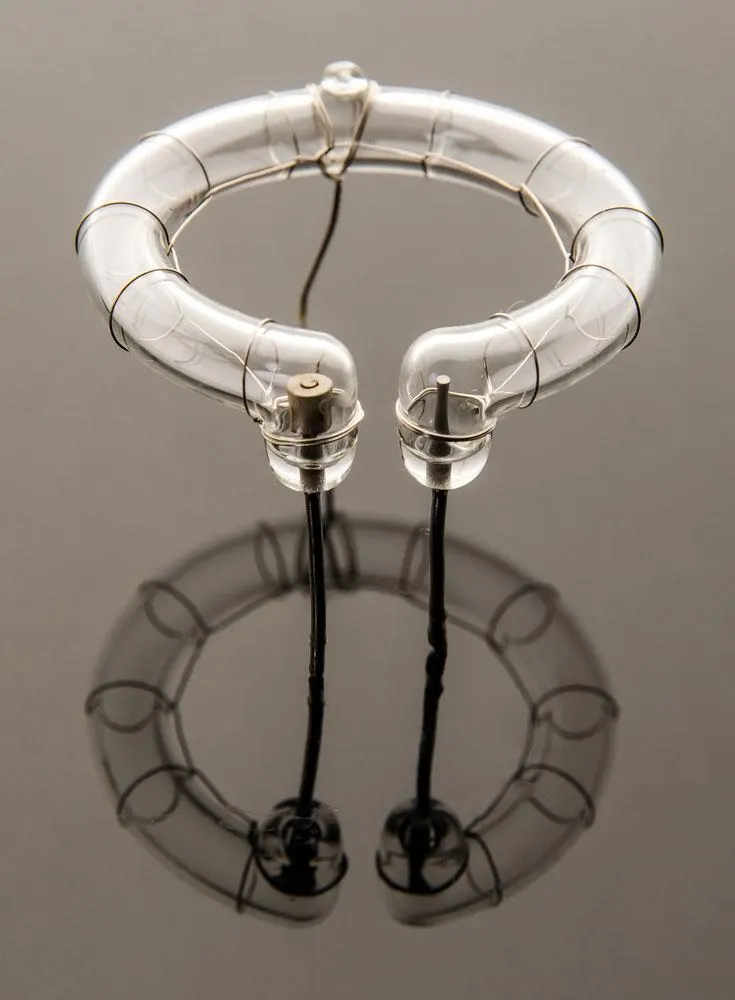

Czym jest ksenonowa lampa błyskowa?
To lampa wyładowcza z bańką wypełnioną ksenonem i elektrodami, pomiędzy którymi podczas błysku płynie prąd. Światło powstaje w wyniku wyładowania elektrycznego w gazie. Nie należy opisywać tego zjawiska jako rozbijania cząsteczek na kawałki ani utożsamiać go z działaniem świetlówki, której luminofor przetwarza promieniowanie ultrafioletowe na światło widzialne.
W stanie oczekiwania gaz nie przewodzi prądu potrzebnego do błysku. Impuls wyzwalający zapoczątkowuje jonizację, umożliwiając przepływ prądu z kondensatora głównego przez lampę. Energia elektryczna zamienia się między innymi w promieniowanie i ciepło. Energia zgromadzona w kondensatorze nie jest zatem równa energii użytecznego światła.

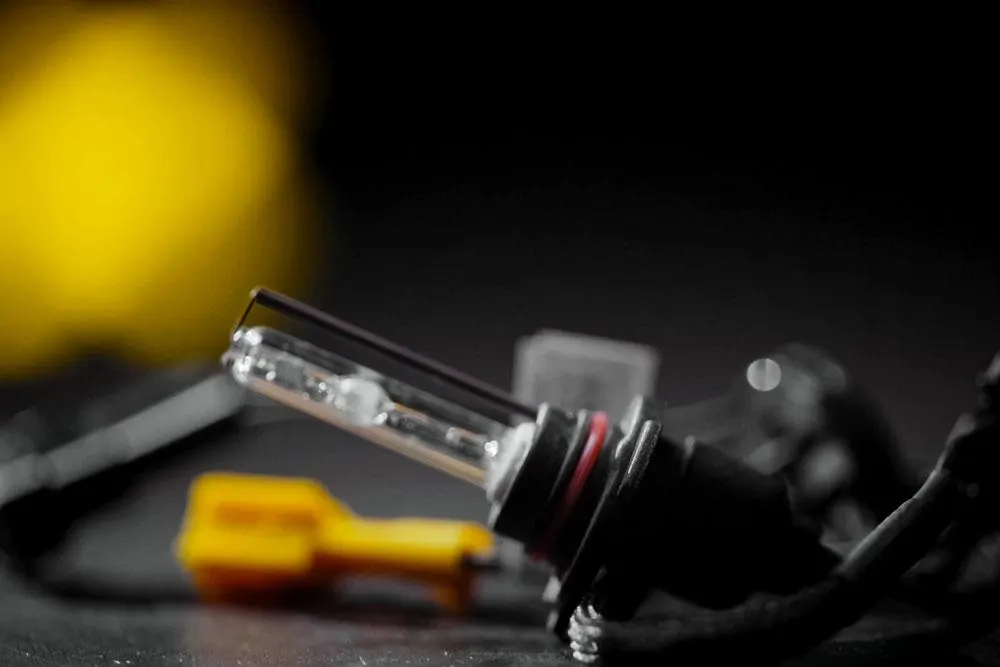

Lampę trzeba dobierać do pracy impulsowej. Sam fakt, że inne źródło światła również zawiera ksenon, nie oznacza zgodności parametrów ani sposobu zasilania. O przydatności konkretnego elementu decyduje jego karta katalogowa, w szczególności warunki wyzwalania, dopuszczalna energia błysku i ograniczenia pracy powtarzalnej.
Jak działa obwód lampy ksenonowej?
Podstawowy tor energii można zapisać następująco: źródło niskiego napięcia → przetwornica podwyższająca z transformatorem → prostownik → kondensator główny → lampa ksenonowa. Obok niego działa obwód wyzwalania. Rozdzielenie tych funkcji ułatwia zrozumienie, dlaczego niewielki impuls sterujący może zapoczątkować rozładowanie znacznie większego zasobnika energii.
| Część układu | Zadanie | Co sprawdzić przy doborze? |
|---|---|---|
| Źródło zasilania | Dostarcza energię do ładowarki. | Zakres napięcia i dopuszczalny pobór prądu. |
| Generator i transformator przetwornicy | Przetwarzają energię i podwyższają napięcie. | Moc, warunki pracy oraz izolację uzwojeń. |
| Prostownik | Zapewnia jednokierunkowy przepływ prądu ładowania. | Napięcie wsteczne, prąd i szybkość przełączania odpowiednią do przetwornicy. |
| Kondensator główny | Magazynuje energię błysku. | Pojemność, napięcie znamionowe i dopuszczalne obciążenie impulsowe. |
| Transformator wyzwalający i element sterujący | Wytwarzają impuls potrzebny do zapłonu. | Zgodność impulsu z wymaganiami lampy oraz obciążenie tyrystora lub IGBT. |
| Rezystor upustowy | Rozładowuje kondensator po zakończeniu ładowania. | Rezystancję, napięcie znamionowe, moc i czas rozładowania. |
Cykl obejmuje ładowanie, osiągnięcie wymaganego napięcia, wyzwolenie i ponowne ładowanie. Sterowanie powinno uwzględniać rzeczywisty stan kondensatora. Sam upływ zadanego czasu nie potwierdza gotowości do kolejnego błysku, ponieważ napięcie baterii i warunki pracy przetwornicy mogą się zmieniać.
Kondensator energii: jak obliczyć energię błysku?
Energię kondensatora opisuje wzór E = ½ · C · U², gdzie C oznacza pojemność w faradach, U — napięcie w woltach, a E — energię w dżulach. To podstawowy rachunek przy ocenie obciążenia lampy. Nie pozwala jednak samodzielnie wyznaczyć jasności ani czasu błysku.
Założenia przykładu: kondensator ma pojemność C = 100 µF i jest ładowany do U = 330 V. Przyjmujemy wartości nominalne, pomijając tolerancję pojemności i błąd regulacji napięcia. Obliczamy energię zgromadzoną przed wyzwoleniem, a nie wynik pomiaru konkretnej lampy.
E = 0,5 · 100 · 10⁻⁶ · 330² = 0,5 · 10⁻⁴ · 108 900 = 5,445 J ≈ 5,45 J.
Napięcie ma szczególnie duże znaczenie, ponieważ występuje we wzorze w kwadracie. Jeżeli w tym samym przykładzie wzrośnie o 10%, do 363 V, energia wzrośnie w stosunku (363/330)² = 1,21, czyli o 21%, do około 6,59 J. Jest to skutek matematyczny przyjętych założeń, a nie zapas dopuszczalny dla dowolnej lampy.
Większa pojemność także zwiększa energię, ale jednocześnie wydłuża ładowanie i zmienia warunki wyładowania. Kondensatora nie dobiera się wyłącznie według pojemności i napięcia nadrukowanego na obudowie. Trzeba sprawdzić w dokumentacji jego przydatność do powtarzalnych rozładowań impulsowych oraz przewidywaną temperaturę pracy.
Jeśli po błysku pozostaje napięcie resztkowe, energia oddana przez kondensator wynosi ΔE = ½ · C · (U przed błyskiem² − U po błysku²). Część tej energii tracona jest poza lampą, między innymi w przewodach i elementach przełączających. Dlatego sama wartość 5,45 J nie opisuje parametrów optycznych urządzenia.
Ładowarka: ile trwa przygotowanie do kolejnego błysku?
Przetwornica musi dostarczyć energię do kondensatora, pokrywając przy tym własne straty. Do oszacowania czasu można wykorzystać średnią moc pobieraną ze źródła oraz sprawność całego procesu ładowania. Chwilowy prąd wejściowy nie musi być stały, dlatego nie należy utożsamiać go ze średnią z pełnego cyklu.
Założenia przykładu: ładowanie kondensatora 100 µF od zera do 330 V, sprawność przetwornicy 60% i średnia moc pobierana z baterii 3 W. Są to założenia rachunkowe, a nie deklarowane parametry ładowarki. Dodatkowe pobory energii pomijamy.
Energia pobrana ze źródła wynosi E źródła = 5,445/0,6 ≈ 9,08 J. Stąd czas ładowania: t ≈ 9,08/3 ≈ 3,0 s.
Rzeczywisty czas zależy od przebiegu ładowania, napięcia baterii, ograniczenia prądu i strat. Znaczenie ma również działanie rezystora upustowego, jeżeli pozostaje stale podłączony. Obliczenie daje punkt odniesienia, lecz nie zastępuje sprawdzenia układu w przewidzianych warunkach. Ładowarka powinna ograniczać napięcie końcowe zgodnie z wymaganiami lampy i kondensatora.
Wyzwalanie: po co drugi transformator?
Transformator wyzwalający pełni inną funkcję niż transformator ładowarki: wytwarza krótki impuls o wysokim napięciu, który inicjuje wyładowanie. Orientacyjnie jest to napięcie rzędu kilku kilowoltów. Wymaganą amplitudę, polaryzację i sposób podłączenia trzeba odczytać z karty katalogowej konkretnej lampy.
W jednym z rozwiązań niewielki kondensator wyzwalający rozładowuje się przez uzwojenie pierwotne transformatora po załączeniu tyrystora. Uzwojenie wtórne dostarcza impuls zapłonowy. Zasadnicza energia błysku pochodzi jednak z kondensatora głównego. Zamiana tych dwóch funkcji prowadzi do błędnego doboru elementów i izolacji.
W układach sterujących spotyka się tyrystory oraz tranzystory IGBT, ale nie są one zamiennikami wymagającymi jedynie zmiany symbolu na schemacie. Zależnie od rozwiązania IGBT może także sterować przepływem prądu lampy. Jego zastosowanie wymaga osobnej oceny obciążeń impulsowych, sposobu sterowania i ochrony przed przepięciami.
Prosty układ, stroboskop i zasilanie 12 V

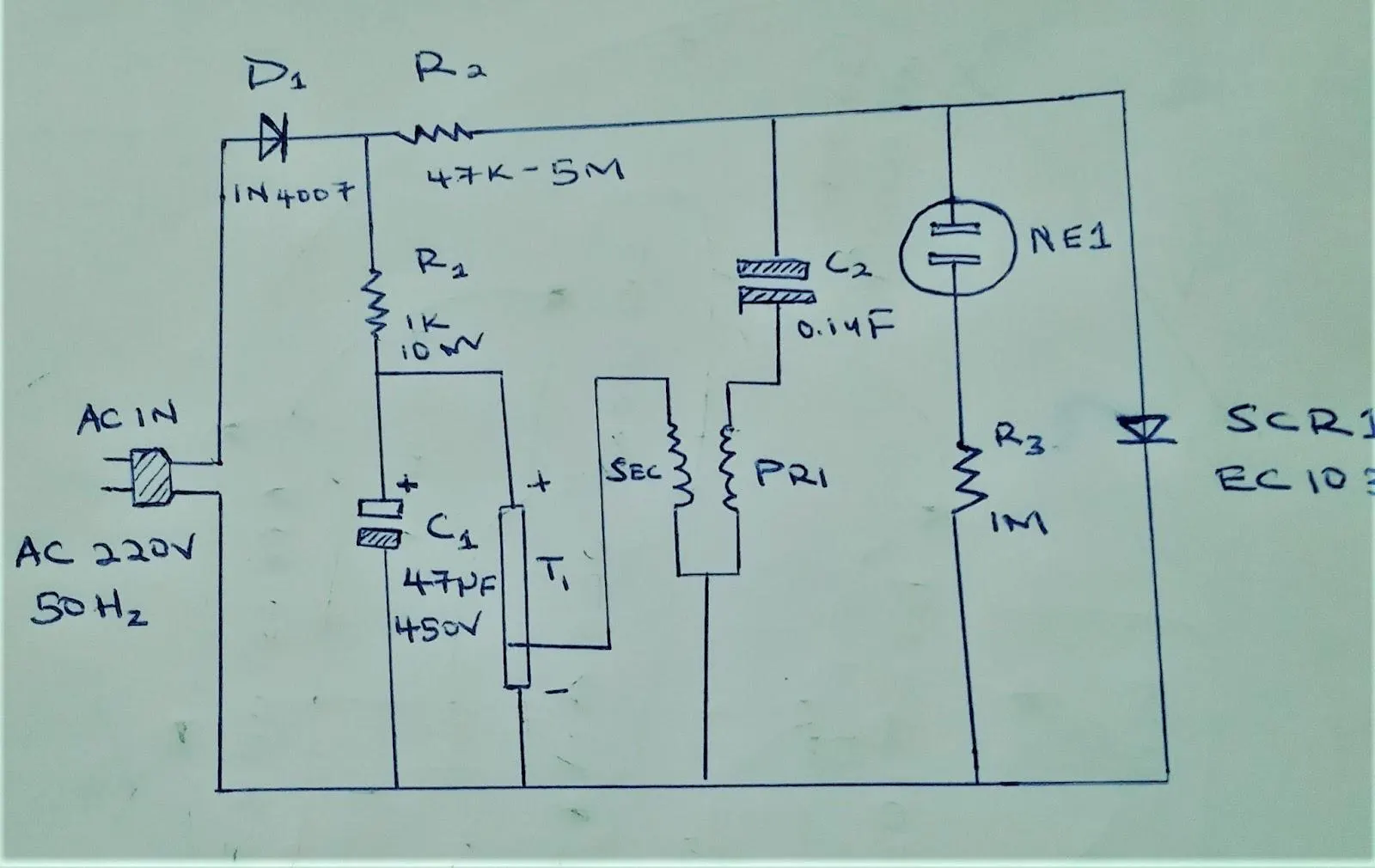

Prosty układ pojedynczego błysku
Najprostszy opis funkcjonalny obejmuje ładowarkę, kondensator główny, lampę i obwód wyzwalania. Do projektu trzeba dodać kontrolę napięcia oraz możliwość bezpiecznego rozładowania kondensatora. Lista przypadkowych diod, rezystorów i kondensatorów nie wystarcza: każdy element musi odpowiadać napięciom, prądom i energii występującym w danym miejscu.

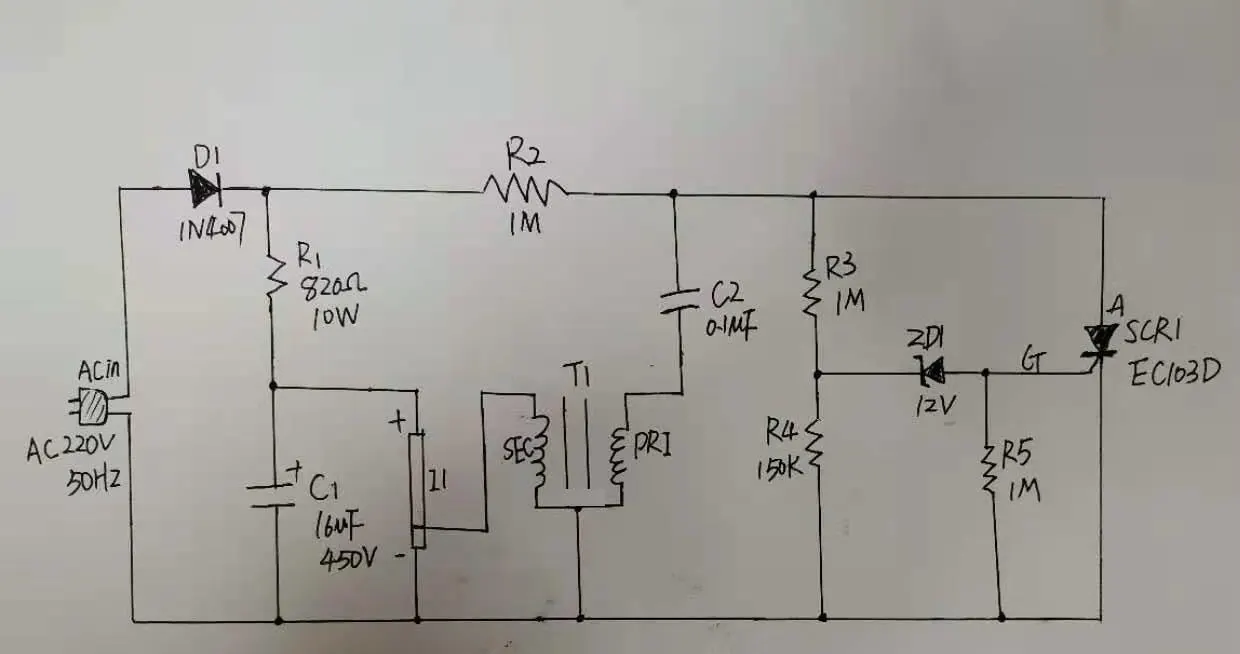

Lampa stroboskopowa
Przy cyklicznym wyzwalaniu ważna staje się moc średnia. Dla jednakowych błysków obowiązuje zależność P = E · f, gdzie f jest częstotliwością w hercach. Zwiększenie częstotliwości wymaga odpowiednio wydajnej ładowarki i nie może przekraczać ograniczeń cieplnych lampy.
Założenia przykładu: na każdy cykl przypada pełna energia 5,45 J, a błyski powtarzają się z częstotliwością 2 Hz. Otrzymujemy P ≈ 5,45 · 2 = 10,9 W. Jest to średni strumień energii elektrycznej związany z rozładowaniami, nie moc światła. Dopuszczalne obciążenie lampy trzeba ocenić według jej dokumentacji.
Ładowarka z poprzedniego przykładu, pobierająca średnio 3 W przy sprawności 60%, nie utrzyma takich pełnych błysków z częstotliwością 2 Hz. Przy tej samej założonej sprawności samo uzupełnianie energii wymagałoby około 10,9/0,6 ≈ 18,2 W ze źródła. Zmiana nastawy częstotliwości nie zwiększa dostępnej mocy ani nie stanowi bezpośredniej regulacji czasu trwania błysku.

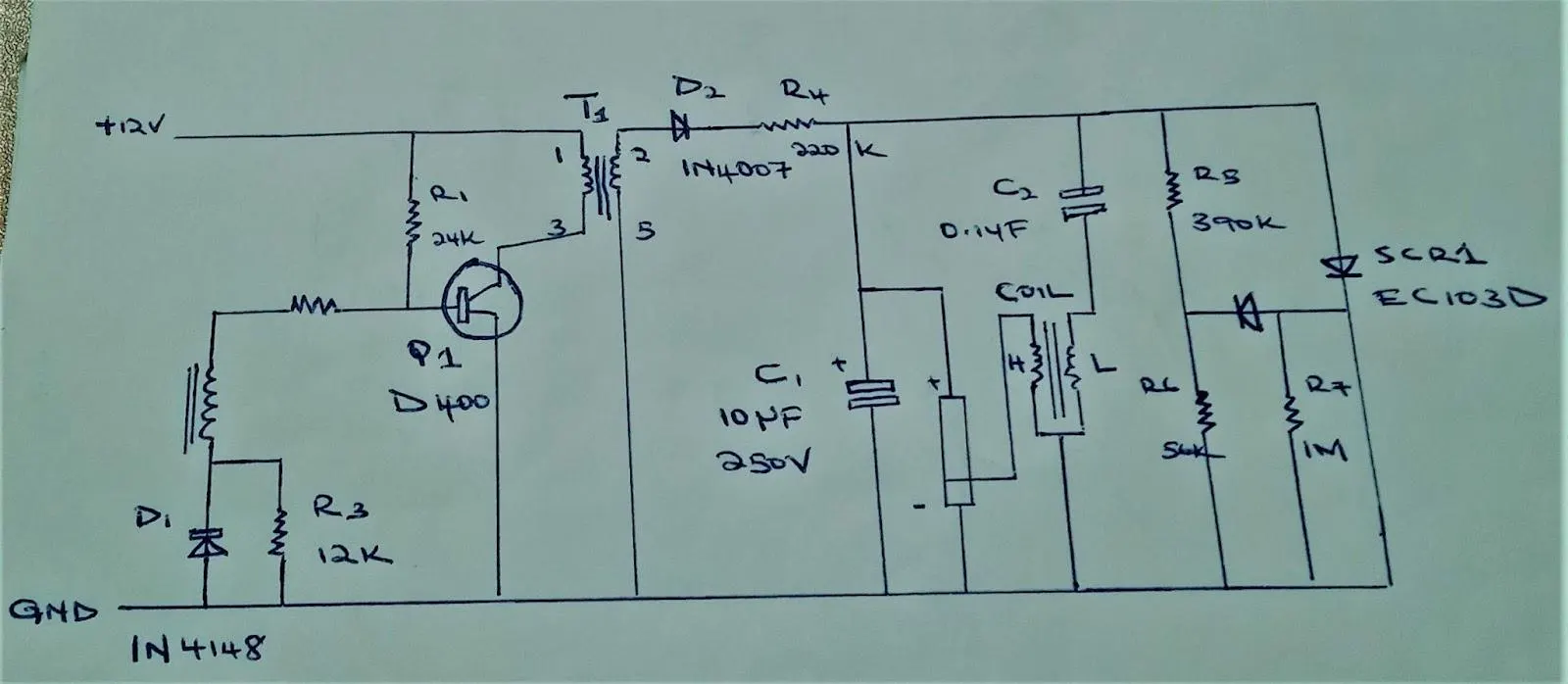

Układ zasilany napięciem 12 V
Napięcie 12 V opisuje wejście przetwornicy, a nie napięcie na lampie czy kondensatorze. Nadal potrzebne są podwyższanie napięcia, prostowanie, magazynowanie energii i wyzwalanie. Przy doborze zasilania trzeba uwzględnić pobór prądu ładowarki oraz zabezpieczenie wejścia. Niskie napięcie źródła nie usuwa zagrożeń w dalszej części obwodu.
Rezystor upustowy i czas rozładowania
Rezystor upustowy połączony równolegle z kondensatorem zapewnia drogę odpływu ładunku. Dla idealnego obwodu rezystor–kondensator stała czasowa wynosi τ = R · C, a napięcie maleje wykładniczo. Czas spadku od napięcia U₀ do U₁ oblicza się jako t = R · C · ln(U₀/U₁).
Założenia przykładu: R = 100 kΩ, C = 100 µF, napięcie początkowe 330 V, rozpatrywany poziom końcowy 50 V. Źródło ładowania jest odłączone, rezystor sprawny, a inne drogi przepływu prądu pomijamy. Wtedy τ = 100 000 · 100 · 10⁻⁶ = 10 s oraz t = 10 · ln(330/50) ≈ 18,9 s.
Poziom 50 V służy tu wyłącznie do obliczenia czasu; nie jest uniwersalnym potwierdzeniem bezpieczeństwa. Tolerancje elementów, uszkodzenie rezystora lub nadal działająca ładowarka mogą unieważnić oszacowanie. Przed pracą trzeba zawsze rozładować kondensator odpowiednim układem i zweryfikować napięcie miernikiem o właściwym zakresie oraz dopuszczalnym napięciu pracy.
Rezystor wymaga również sprawdzenia mocy i napięcia znamionowego. Przy założonych 330 V i 100 kΩ początkowa moc wynosi P = U²/R = 330²/100 000 ≈ 1,09 W. Gdy ładowarka stale utrzymuje to napięcie, obciążenie jest ciągłe. Sam wybór rezystancji nie wystarcza do doboru części; nie należy też rozładowywać kondensatora przez przypadkowe zwarcie narzędziem.
Projekt PCB: izolacja, odstępy i czystość
Na płytce trzeba rozdzielić obwody sterujące, tor rozładowania kondensatora oraz obwód wyzwalania o napięciu kilowoltowym. Odstęp w powietrzu i droga po powierzchni izolatora nie są tym samym. Wymagania zależą od napięcia, warunków otoczenia, materiału izolacyjnego i zastosowanych powłok.
IPC-2221 zawiera tabelę odstępów zależnych od napięcia i warunków wykonania. Dla konkretnego projektu należy sprawdzić odpowiednią kategorię oraz wymagania właściwej normy bezpieczeństwa urządzenia. Nie ma jednej wartości odstępu pasującej do całej lampy. Obwód wyzwalania rzędu kilku kilowoltów wymaga znacznie większych odstępów niż część pracująca przy kilkuset woltach.
Wycięcia w laminacie mogą wydłużyć drogę po powierzchni, lecz ich geometria musi wynikać z oceny izolacji. Maska lutownicza nie jest automatycznie równoważna powłoce izolacyjnej wymaganej przez normę. Przed przekazaniem danych do produkcji płytek drukowanych należy jednoznacznie opisać wycięcia, obszary bez miedzi i wymagania materiałowe.
Tor kondensator–lampa powinien ograniczać niepotrzebną długość połączeń i powierzchnię pętli prądowej. Duże prądy impulsowe wymagają oceny ścieżek, połączeń i elementów dla rzeczywistego przebiegu prądu. Po montażu elementów na PCB trzeba skontrolować polaryzację, jakość połączeń i czystość powierzchni, szczególnie brak przewodzących zanieczyszczeń oraz szkodliwych pozostałości topnika.
Zastosowania i lista kontrolna projektu
Ksenonowe lampy błyskowe służą między innymi do oświetlenia fotograficznego oraz pracy stroboskopowej. W fotografii istotne jest uzyskanie błysku w odpowiednim momencie, a w stroboskopie również regularność powtarzania i obciążenie średnie. Z samych obliczeń kondensatora nie można wywnioskować jasności, barwy ani czasu trwania impulsu świetlnego.
- Lampa: czy dokumentacja określa dopuszczalną energię, warunki wyzwalania i pracę powtarzalną?
- Kondensator: czy uwzględniono maksymalne napięcie, tolerancję pojemności i obciążenie impulsowe?
- Ładowarka: czy dostępna moc wystarcza dla wymaganej częstotliwości błysków i strat?
- Wyzwalanie: czy transformator oraz element sterujący odpowiadają wymaganiom lampy?
- Rozładowanie: czy przewidziano sprawny tor upustowy i możliwość sprawdzenia napięcia przed pracą?
- PCB i obudowa: czy zachowano wymagane odstępy, izolację i ochronę przed dotknięciem części pod napięciem?
- Ocena działania: czy odróżniono wartości obliczone od parametrów wymagających pomiaru?
Podsumowanie
Projekt obwodu lampy błyskowej ksenonowej zaczyna się od energii kondensatora i wymagań lampy. Następnie dobiera się ładowarkę, wyzwalanie, rozładowanie oraz izolację PCB. Obliczenia pozwalają sprawdzić spójność założeń, ale o dopuszczalnych obciążeniach decydują karty katalogowe i właściwe normy. Przed każdą pracą przy układzie konieczne są rozładowanie kondensatora i kontrola jego napięcia.
