DHT22-Jeśli masz problem z systemem odwilżacza, twój dom będzie miał dużo pleśni, które zagrażają zdrowiu i wartości majątkowej rodziny Ponadto niefunkcjonalność czujników temperatury i wilgotności może spowodować awarię wilgoci Jednak układ DHT22 pomaga rozwiązać problemy z systemem
Jest to tani cyfrowy czujnik wilgotności i temperatury, który łączy się z rekinami za pomocą linii cyfrowej Ponadto styki DH T22 są wyposażone w termiczny rezystor i pojemnościowe czujniki wilgotności, które są odpowiednie dla systemów HVAC i wilgotności w celu pomiaru środowiska powietrznego W tym artykule omówione zostaną połączenia DHT22 Zacznijmy od tego
Co to jest DHT22
DHT22 to prosty czujnik temperatury i wilgotności z cyfrowym monitorem Wykorzystuje pojemnościowe czujniki wilgotności i odporność termiczną do pomiaru powietrza otoczenia i wysyła sygnały cyfrowe na podstawach danych bez konieczności symulowania pinów wejścia
Specyfikacja i dopasowanie styków
DHT22 to prosty czujnik temperatury i wilgotności z cyfrowym monitorem Mierzy powietrze otoczenia za pomocą pojemnościowych czujników wilgotności i odporności termicznej Wysyła sygnał cyfrowy na sworzniu danych bez konieczności symulowania sworznia wejściowego
Łączenie sworznia
DHT22 — specyfikacja
| -Nie | Nazwa pinu | Opis |
| Moduł DHT22 | ||
| 1 | VCC | Posiada zasilanie od 3,5V do 5,5V. |
| 2 | Dane | Sygnały wyjściowe temperatury i wilgotności za pośrednictwem danych szeregowych. |
| 3 | Grunt | Moduł zwykle łączy się z masą obwodu. |
| Czujnik DHT22 | ||
| 1 | VCC | Posiada również napięcie zasilania od 3,5 V do 5,5 V |
| 2 | Dane | Wyjście wilgotności i temperatury za pośrednictwem danych szeregowych. |
| 3 | NC | Nie dotyczy, ponieważ nie ma połączenia. |
| 4 | Grunt | Dane techniczne czujnika wilgotności DHt22 łączą się również z masą obwodu. |
Ma napięcie robocze od 3,5 do 5,5 V
Strömförsörjningen vid standby är 60uA, uppmätt med 0.3mA MAPLINMAP
Dane szeregowe jako dane wyjściowe
Rozsah
Temperatura i wilgotność to 16-bitowa rozdzielczość
-0,5° C i 1% dokładność

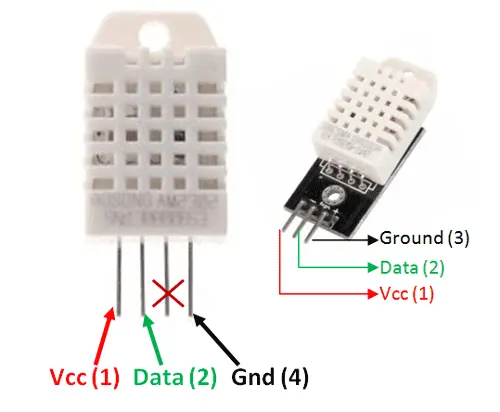

Różnica pomiędzy czujnikiem DH T22 a modułem
Czujnik jest wyposażony w pakiet 4-stykowy, który działa tylko z trzema stykami, natomiast moduł jest wyposażony w tylko jeden odpowiedni pakiet 3-pinowy Zobacz sekcję klamry czujnika AM2302 poniżej
Zwróć również uwagę, że moduł ma wbudowany rezystancję rozciągania i pojemność filtra Jednak nie są one wbudowane w czujniki i można je używać tylko na zewnątrz, jeśli jest to konieczne
Moduł jest nieco droższy niż DHT11, ale ma bardziej wyczerpujący zakres pomiarów i większą dokładność
Gdzie można użyć DHT22
DHT22 zużywa najmniejszą ilość energii, ponieważ jest kompaktowy, a ponadto ma długość transmisji około 20 metrów Głównym zastosowaniem czujnika DHT22 jest pomiar temperatury i wilgotności otoczenia
Chociaż DHT11 może wykonać tę samą pracę i daje prawie podobne wyniki, większość ludzi uważa, że DHT22 jest bardziej niezawodny Urządzenie jest wstępnie skalibrowane z wbudowaną cyfrową kompensacją temperatury
Stworzone przez nich czujniki działają w różnych trudnych warunkach, dzięki czemu można z łatwością korzystać z urządzeń z mikrokontrolerów lub interfejsów Arduino UNO
Ponadto ten czujnik jest odpowiedni do zastosowań, które wymagają czujników do wykrywania temperatur w zakresie Poniżej przedstawiono preferowane odczyty czujników od-40°C do +125°C lub monitorowanie wilgotności
Jak korzystać z DHT 222
Otwierając czujnik DHT22/AM2302 lub czujnik DHT11, zauważysz dwa elementy sensoryczne: NTC (termistor) i czujnik wilgotności.
Poza tym urządzenie czujnika wilgotności posiada dwie elektrody połączone substratem zatrzymującym wilgoć. Za pomocą czujnika można zmierzyć opór pomiędzy elektrodami. Jednak wyniki nie są stałe, ponieważ zależy to od temperatury i wartości wilgotności w powietrzu.

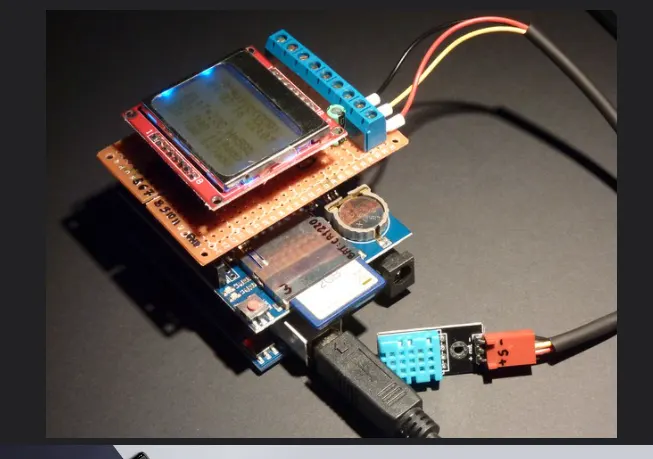

Układ pinów DHT22 zastosowany w loggerze Nokia5110
Jeśli sprawdzisz z tyłu czujnika, znajdziesz/zobaczysz malutki układ scalony, który pomaga mierzyć i przetwarzać sygnał analogowy. Ponadto, IC pomaga konwertować pomiary z analogowego na cyfrowy i przechowywać współczynniki kalibracji.

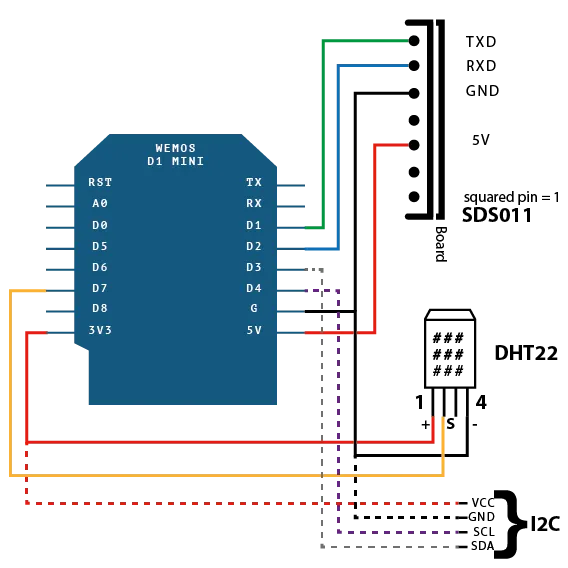

Połączenie DHT22 z dowolnym mikrokontrolerem
Do wykonania połączeń nie potrzebujesz żadnych elementów elektrycznych. Urządzenie jest wyposażone w cztery piny, ale jeden z nich nie jest pinem łączącym. Jednak dobrą wiadomością jest to, że do funkcjonalnych trzech pinów można podłączyć dowolny mikrokontroler.
DHT22 pracuje w szeregowym trybie asynchronicznym, ponieważ brakuje mu pinu zegarowego. Dlatego utrzymanie go w stanie wysokiej logiki wymaga zastosowania rezystora podciągającego pomiędzy linią danych a masą.
Poza tym, będziesz potrzebował rezystora podciągającego pomiędzy czujnikiem a mikrokontrolerem dla dostępnej komunikacji szeregowej.
Mikrokontroler
Połączenie czujnika z mikrokontrolerem PIC
Możesz podłączyć ten czujnik bezpośrednio do mikrokontrolera PIC lub Arduino, ponieważ płytka breakout posiada zintegrowany rezystor podciągający.
Poniższy schemat wykorzystuje program typu PIC18F25K20 do odbioru danych z czujnika DHT22 poprzez pin RAO. Możesz również użyć rezystora podciągającego z odczytem wilgotności 4,7k lub 10k. Ponadto możesz teraz połączyć pin RA0 układu PIC18F25K20 z pinem wyjścia danych. Poniżej przedstawiono połączenie pomiędzy czujnikiem DHT22 a mikrokontrolerem PIC.

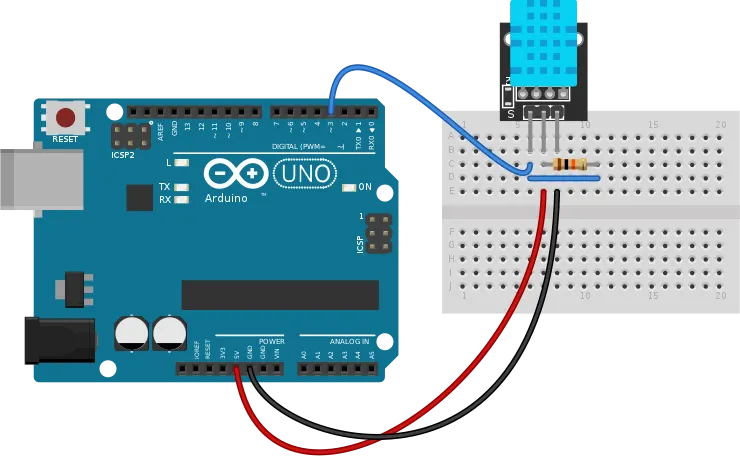

Połączenie z Arduino
Zastosowania czujnika DHT22
Czujnik DHT22 możesz wykorzystać w branży HVAC.
Urządzenia do testowania i kontroli.
Urządzenia domowe i produkty konsumenckie do pomiaru zakresu temperatury i wilgotności.
Używany w jednostkach medycznych do wykrywania poziomu wilgotności u pacjentów na oddziałach izolacyjnych.
Do monitorowania pogody, faksów, lodówek, urządzeń do przetwarzania żywności, między innymi.
W jednostkach farmaceutycznych w celu zapewnienia poziomu wilgotności w dopuszczalnych granicach.
Automatyczna kontrola klimatu.
Urządzenia medyczne do oceny poziomu wilgotności powietrza dla pacjentów, którzy cierpią na niektóre choroby płuc.

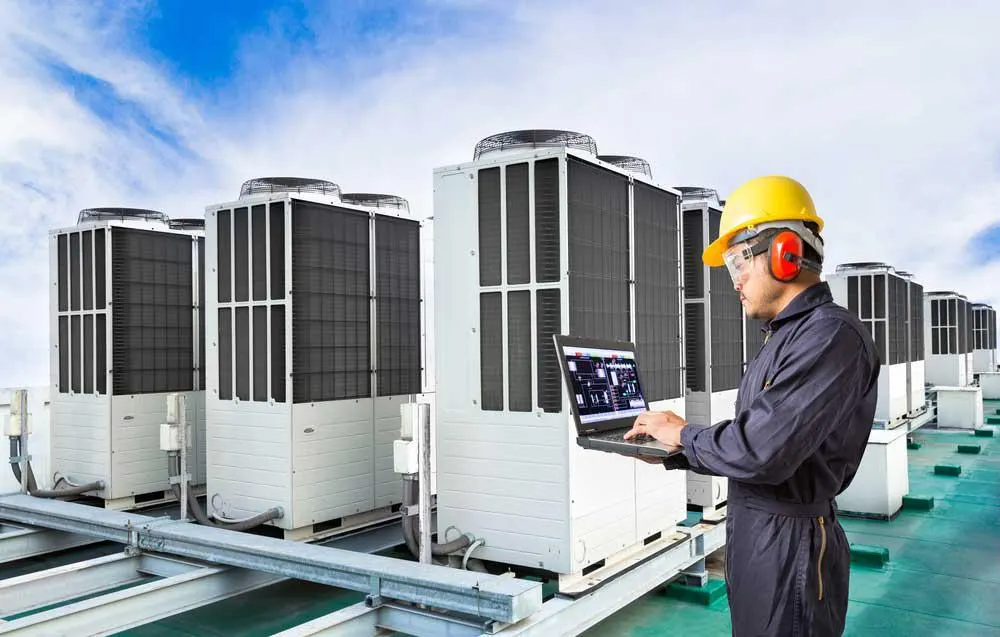

System HVAC
Podsumowanie
Dobrze by było, gdybyś nie martwił się już o monitorowanie pogody w pomieszczeniach i na zewnątrz. DHT22 stanowi ekonomiczną alternatywę dla tradycyjnych higrometrów. Są one stosunkowo tanie i mają szerokie zakresy temperatury i wilgotności, które można zastosować w wielu ustawieniach.
Niezależnie od tego, czy potrzebujesz modułu czujnika do HVAC, urządzeń domowych (jak lodówka), monitorowania pogody i innych projektów, będziesz potrzebował specjalistycznej produkcji. Więc kalibracja DHT22 do specyfikacji Twojego projektu zapewni wydajność i praktyczność.
Teraz wiesz już wszystko o module czujnika DHT22. Możesz teraz ukończyć swoje projekty, które mogą wymagać czujników temperatury i wilgotności - w przystępnych cenach.
Jeśli masz jakiekolwiek pytania dotyczące wyprowadzeń DHT22, skontaktuj się z nami!
