Generator iskier DIY-Czy kiedykolwiek chciałeś zbudować swój własny generator iskier? Jasne, łatwo jest go kupić w lokalnym sklepie z narzędziami. Ale jest coś specjalnego w zrobieniu go własnymi rękami. Na szczęście montaż płytek drukowanych nie jest tak trudny. W dzisiejszym artykule przeprowadzimy Cię przez wszystko, co musisz wiedzieć, aby z powodzeniem zbudować generator iskier DIY od podstaw.
Niech zaiskrzy twoje zainteresowanie generatorem iskier DIY.
Co to jest generator iskry?
Generator iskry wytwarza iskrę przy użyciu przewodu świecy zapłonowej, uziemienia zapłonu elektrycznego i płytki uziemiającej, a ty możesz wykorzystać te poręczne urządzenia w wielu zastosowaniach.
Częściej używany do zapalania palników gazowych, generator domowej roboty, generator Marksa lub cewka Tesli tworzy fantastyczne pokazy świetlne w kulach plazmowych. Możesz je również wykorzystać do zademonstrowania, jak działają proste urządzenia do odstraszania owadów.
Kule plazmowe wykorzystują złożone generatory iskier
Generator iskier DIY-Jak działa generator iskry?
Generatory iskier opierają się na modelu zamkniętego obwodu, który jest uzupełniany po aktywacji przełącznika. Zazwyczaj oznacza to, że musisz przekręcić gałkę lub nacisnąć przycisk, aby prąd z twojego źródła zasilania przepłynął przez przewody.

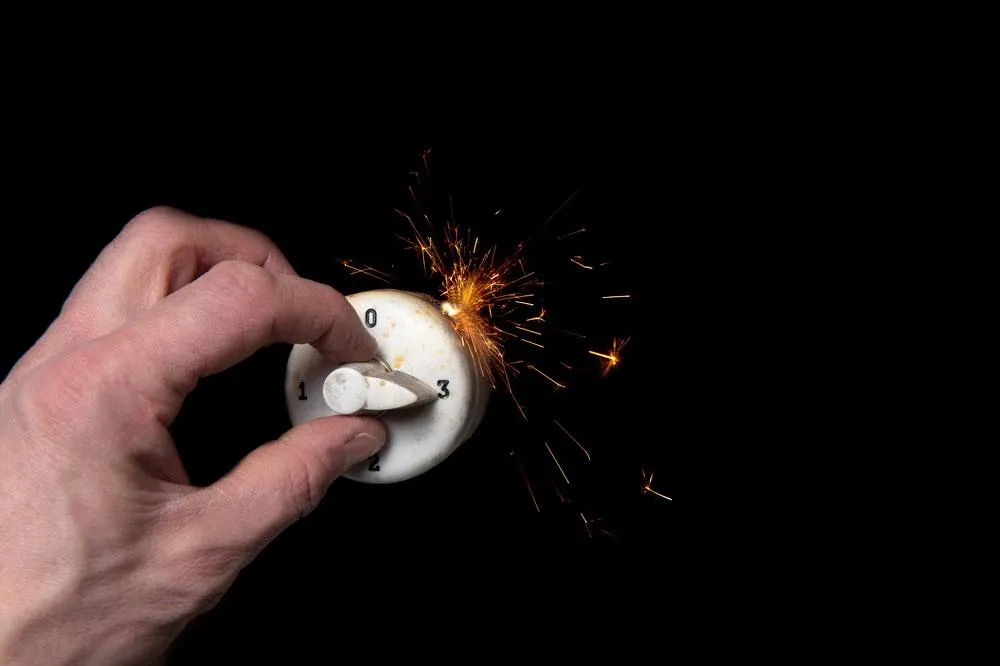

Iskry zapalają się, gdy obracasz pokrętło, aby aktywować generator iskier.
Kiedy to nastąpi, pojedyncza iskra - wielokrotna, jeśli używasz Cewki Tesli lub generatora Marksa, pojawia się w iskrowniku pomiędzy prętem elektrody a płytką uziemiającą.
Iskra jest wynikiem interakcji pręta z gazem unoszącym się wokół bezpośredniej szczeliny iskrowej.
Jak zrobić prosty generator iskier zasilany z baterii
Teraz, kiedy odpowiedzieliśmy na twoje pytania dotyczące generatorów iskier, nadszedł czas, abyś zaczął budować generator iskier typu "zrób to sam".
Aby zacząć, będziesz potrzebował następujących elementów:

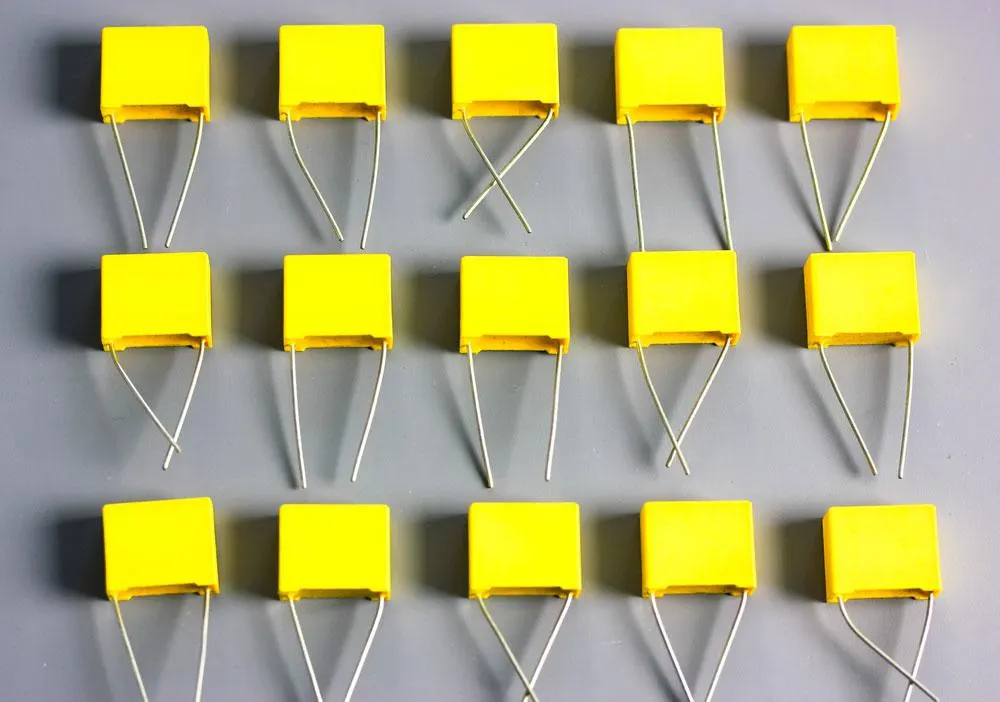

Kondensator foliowy 105J
Transformator SM o napięciu wyjściowym 12V/220V, 3A
Tranzystory BC547, NPN
Trzy tranzystory 47pf
1 metr emaliowanego drutu miedzianego
Przełącznik
Dwa oporniki 1k
3 diody 1N4007
Bateria 4V DC z klipsami
Lutownica 45W-65W
Drut lutowniczy z topnikiem
Zworki w razie potrzeby
Compensatory
Kiedy masz już wszystkie materiały rozłożone, zorganizowane i gotowe, czas zacząć budować prosty generator rozruchu elektrycznego w zaciszu własnego domu.
Pls dodać schemat obwodu
Krok 1: Generator iskier DIY-Skonfiguruj swój transformator
Pierwszą rzeczą jest bezpieczne przylutowanie transformatora SM do płyty Veroboard lub stripboard. Upewnij się, że robisz to blisko jednej krawędzi płyty, aby ułatwić kontrolę i manipulację generatorem łuku.
Następnie musisz przylutować bazę i kolektor tranzystora BC547 do pierwotnych zacisków transformatora. Upewnij się, że kolektor twojego tranzystora jest podłączony do właściwych zacisków - w przeciwnym razie twój projekt może nie działać.
Krok drugi: Dodaj swoje rezystory
Teraz nadszedł czas na włożenie rezystorów 1K. Pamiętaj, aby przylutować je bezpiecznie na miejscu.
Krok 3: Generator iskier DIY-Umieść swoje diody i kondensatory
Po przylutowaniu rezystorów, możesz przylutować diody i kondensatory na płytce. Upewnij się, że umieściłeś je w zgrabnych liniach po trzy, obok siebie. Następnie musisz przylutować kondensator foliowy pod sekwencją diod i kondensatorów.
I wreszcie, przylutuj diodę LED w pobliżu lewej górnej części transformatora.
Krok czwarty: Włącznik i baterie
Teraz nadszedł czas na przylutowanie przełącznika i baterii do płyty Veroboard.
Krok 5: Generator iskier DIY-Dodaj swoje cewki
Teraz nadchodzi najtrudniejsza część: zwiń swój emaliowany drut miedziany tak, aby jego końce były skierowane ku sobie. Końce powinny być na tyle blisko, że wyglądają jakby się prawie stykały.
Następnie nadszedł czas na przylutowanie zwojów do płyty Veroboard.
Krok 6: Włącz zasilanie i baw się dobrze
Gdy wszystko jest już gotowe i przylutowane na miejscu, nadszedł czas, aby zasilić twój generator iskier DIY i przetestować go. Jeśli zrobiłeś to dobrze, obwód powinien zostać ukończony bez żadnych problemów i zobaczysz iskrę pomiędzy cewkami.
Generator iskier DIY-Zastosowania
Projekty naukowe i rozrywka
Zapraszacze na robale i elektryczne urządzenia do zwalczania szkodników
Zapłon palnika gazowego
Kule plazmowe
Pokazy świetlne
Tasery

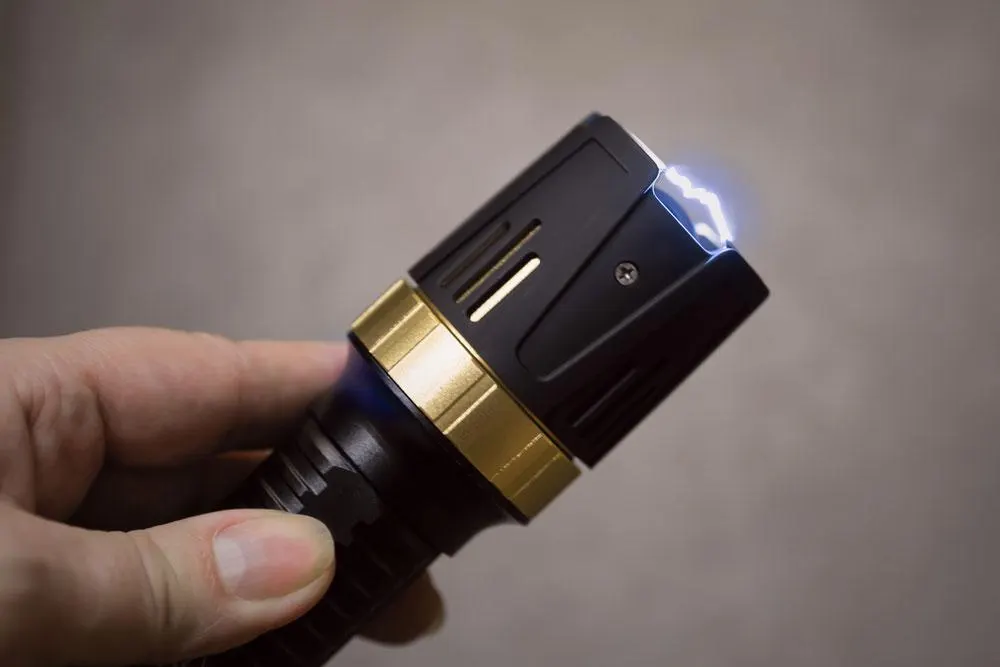

Tasery są jednym z najbardziej powszechnych i oczywistych pokazów generatorów łuku.
Podsumowanie
Więc masz to - jak możesz zbudować generator iskier DIY w domu w sześciu prostych krokach. Ten projekt jest doskonały do stworzenia miniaturowego odtworzenia prostej cewki Tesli lub pomocy początkującym w zrozumieniu jak działa obwód generatora łuku.
Choć może wyglądać na skomplikowany, ważne jest, aby pamiętać, że bycie przygotowanym, zrozumienie tego, co robisz i bycie uważnym na szczegóły pomoże ci stworzyć proste, a nawet złożone generatory iskier w krótkim czasie.
