Sonda logiczna DIY to jedno z prostszych narzędzi, które warto mieć na stanowisku elektronika. Nie zastąpi oscyloskopu ani analizatora logicznego, ale szybko pokaże, czy w badanym punkcie układu cyfrowego występuje stan niski, stan wysoki albo sygnał impulsowy. Do podstawowej diagnostyki płytek PCB i prostych układów TTL/CMOS często wystarcza w zupełności, a zbudujesz ją z kilku tanich elementów.
Co to jest sonda logiczna?
Testy cyfrowe
Sonda logiczna służy do sprawdzania poziomów logicznych w obwodach cyfrowych. Po podłączeniu jej do zasilania badanego układu i dotknięciu końcówką pomiarową wybranego punktu można odczytać stan sygnału z diod LED, a w niektórych wersjach także z sygnału dźwiękowego. W praktyce oznacza to szybką odpowiedź na pytanie, czy pin układu scalonego jest w stanie niskim, wysokim, pozostaje niepodłączony albo zmienia stan w czasie.
Jak działa sonda logiczna
Testowanie PCB

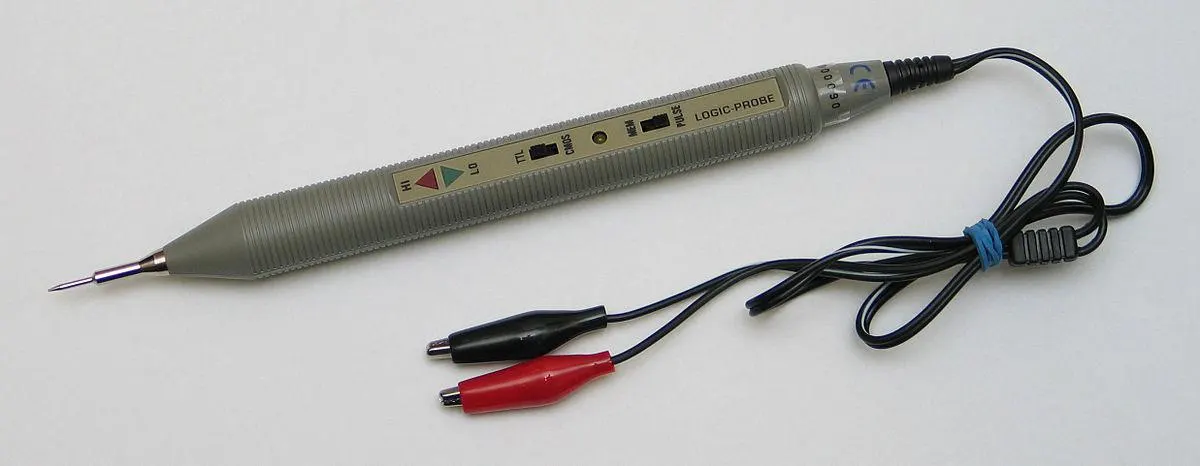

Typowa prosta sonda logiczna ma trzy połączenia: masę, dodatnie zasilanie odniesienia oraz metalową końcówkę pomiarową. Musi być podłączona do badanego układu, aby poprawnie interpretować jego poziomy logiczne.
Czarny przewód z krokodylkiem
Czarny zacisk podłącza się do masy badanego obwodu. To punkt odniesienia dla pomiaru, dlatego połączenie powinno być pewne i wykonane przed dotknięciem końcówką pomiarową innych punktów płytki.
Czerwony przewód z krokodylkiem
Czerwony przewód podłącza się do dodatniego napięcia zasilania badanego układu. W prostych sondach DIY najczęściej przyjmuje się zakres kilku woltów, na przykład 3 V, 5 V lub 9 V, zależnie od schematu. Zbyt wysokie napięcie może uszkodzić diody, układ scalony albo badany obwód.

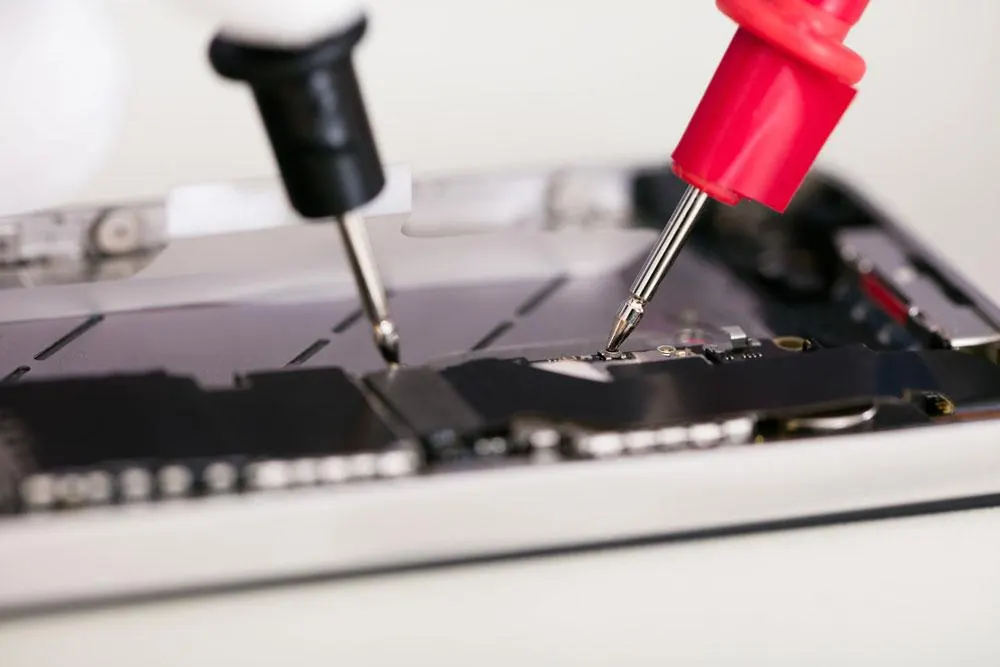

Końcówka pomiarowa
Końcówka pomiarowa ma zwykle formę cienkiego metalowego grotu. Dotyka się nią pinu układu scalonego, pola testowego, ścieżki lub wyprowadzenia komponentu. Po podłączeniu masy i zasilania wystarczy obserwować wskazanie sondy: inne zachowanie diod oznacza stan niski, inne stan wysoki, a miganie zwykle wskazuje sygnał zmienny lub impulsowy.
Najprostsze sondy logiczne mają pojedynczą diodę LED. Taki wskaźnik pokazuje jedynie obecność określonego poziomu napięcia, więc nadaje się do szybkiej kontroli, ale nie daje pełnej informacji o wszystkich stanach logicznych.
W zależności od schematu dioda może świecić przy stanie wysokim albo przy stanie niskim. Jeżeli końcówka dotyka punktu niepodłączonego, wskazanie bywa niestabilne lub żadne. Przy sygnałach impulsowych dioda zwykle miga.
Sonda logiczna z pojedynczą diodą LED
Przy stanie niskim dioda może zgasnąć, a przy sygnale impulsowym wskaźnik sondy zaczyna migać.
Bardziej praktyczna jest sonda z kilkoma diodami LED. Osobne kolory pozwalają rozróżnić stan niski, stan wysoki i brak jednoznacznego poziomu. To nadal proste narzędzie, ale w diagnostyce układów cyfrowych jest znacznie czytelniejsze niż pojedynczy wskaźnik.
3-diodowa sonda logiczna
W typowej sondzie trzydiodowej czerwona dioda sygnalizuje stan wysoki, zielona stan niski, a żółta brak aktywnego poziomu lub stan pośredni. Próg przełączania zależy od układu i napięcia zasilania. Dla TTL 5 V stan wysoki rozpoznaje się zwykle powyżej około 2 V, ale w CMOS progi zależą od zasilania.
Niektóre sondy dodają brzęczyk. Wtedy stan wysoki i niski można rozróżnić nie tylko po kolorze diody, ale także po tonie dźwięku. To wygodne przy pracy na gęstej płytce, gdy wzrok trzeba skupić na końcówce pomiarowej.
Zasada pozostaje jednak taka sama: sonda porównuje napięcie na końcówce pomiarowej z poziomami odniesienia i sygnalizuje wynik w najprostszej możliwej formie.
Proste układy sondy logicznej
Poniżej znajdują się trzy nieskomplikowane rozwiązania do podstawowego testowania układów cyfrowych. Nadają się do nauki i prostych napraw, ale przy szybkich magistralach lub wielu sygnałach jednocześnie lepszy będzie analizator logiczny albo oscyloskop.
1. Prosta sonda logiczna oparta na IC-4050
Prostą sondę logiczną można zbudować z bufora 4050, rezystora i diody LED.
Układ 4050 to sześciokrotny bufor CMOS bez odwracania sygnału. W prostej sondzie może pracować jako bufor dla diody LED, dzięki czemu wskaźnik nie obciąża nadmiernie badanego punktu. Wymaga niewielu elementów i łatwo zrozumieć jego działanie.
Przed zasileniem trzeba sprawdzić notę katalogową konkretnej wersji 4050. Popularne odmiany CMOS pracują w szerokim zakresie napięć, ale poziomy logiczne i dopuszczalne napięcie wejściowe zależą od serii. Najbezpieczniej testować układy o tym samym napięciu, z którego zasilana jest sonda.
2. Mini sonda logiczna z obwodem tranzystorowym
Bardzo prosta sonda logiczna wyposażona w tranzystor.
Drugi wariant wykorzystuje tranzystor, na przykład 2N2222, oraz dwie diody LED. To prosta konstrukcja do rozróżniania stanu niskiego i wysokiego. Dobrze sprawdza się przy podstawowej diagnostyce TTL, jeżeli progi przełączania ze schematu pasują do badanego układu.
Gdy napięcie na wejściu sondy przekracza próg przewodzenia, tranzystor steruje diodą stanu wysokiego. W wielu prostych projektach granica wypada w okolicy 2 V, co pasuje do logiki TTL 5 V, ale nie jest uniwersalnym progiem dla wszystkich rodzin logicznych.
Przy niskim napięciu wejściowym prąd płynie inną gałęzią układu i zapala się dioda stanu niskiego. Rezystory, na przykład 220 Ω lub 330 Ω w zależności od zasilania i diod, ograniczają prąd LED i chronią elementy przed przeciążeniem.

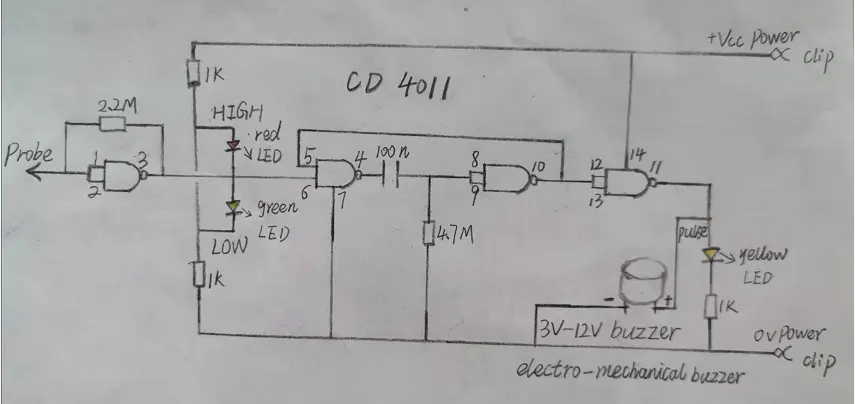

3. Sonda logiczna audio z użyciem CD4011

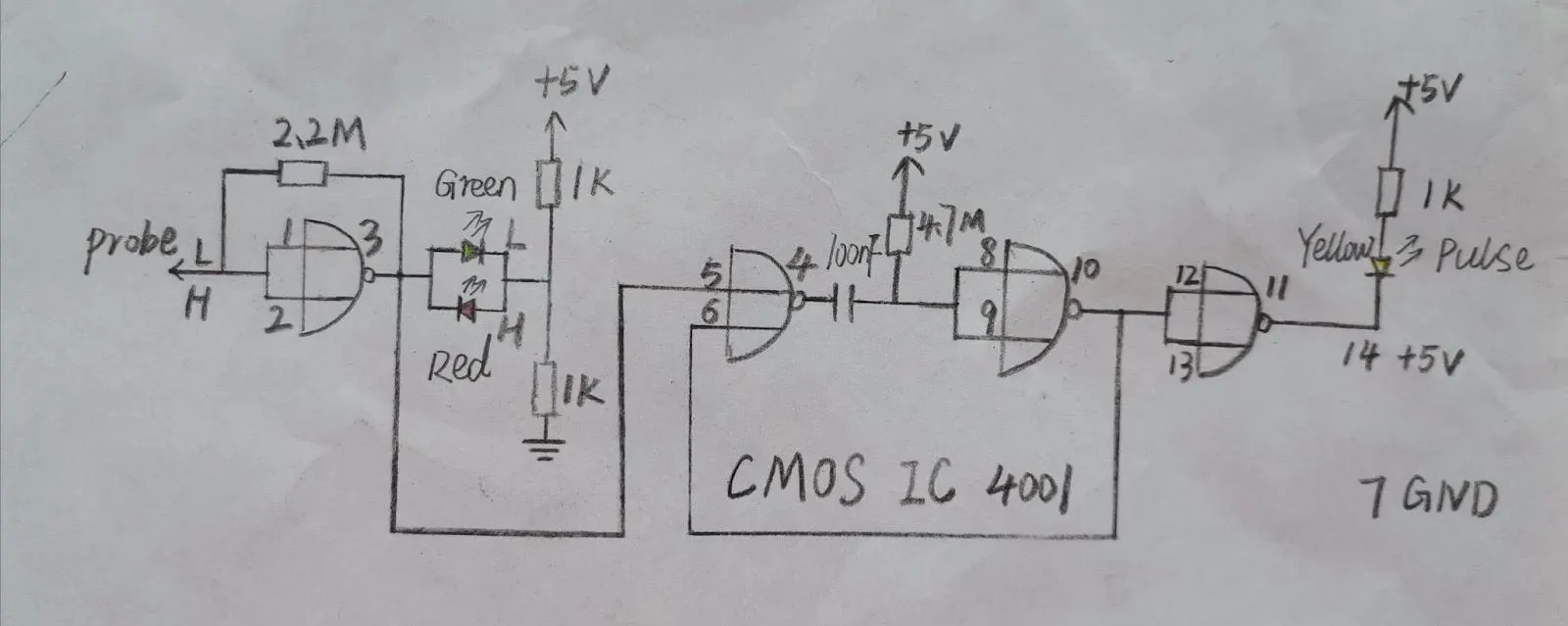

Prosta sonda logiczna audio wykorzystująca CD4011 i 3 diody LED.
Układ CD4011 zawiera cztery bramki NAND CMOS i może posłużyć do zbudowania sondy z sygnalizacją świetlną oraz dźwiękową. Obwód zwykle zasila się z tego samego napięcia co badany układ, często 5 V przy klasycznej logice 5-woltowej.
Po wykryciu stanu niskiego świeci zielona dioda, a brzęczyk może generować niższy ton. Dzięki temu wynik pomiaru jest czytelny nawet wtedy, gdy nie patrzysz bezpośrednio na panel sondy.
Po wykryciu stanu wysokiego świeci czerwona dioda, a sygnał dźwiękowy zmienia ton. Jeżeli układ ma wykrywać impulsy, brzęczyk i dioda mogą reagować krótkimi zmianami zamiast stałego świecenia.
Przy braku jednoznacznego poziomu logicznego może świecić żółta dioda, a brzęczyk pozostaje wyciszony. Punkt może być niepodłączony, w stanie wysokiej impedancji albo poza zakresem poprawnego poziomu logicznego.
Jak zbudować sondę logiczną DIY
Poniższy projekt pokazuje najprostszy sposób wykonania podręcznej sondy w obudowie ze starego długopisu. To rozwiązanie warsztatowe do nauki i szybkich testów, a nie przyrząd pomiarowy o gwarantowanej dokładności.
Co będzie potrzebne

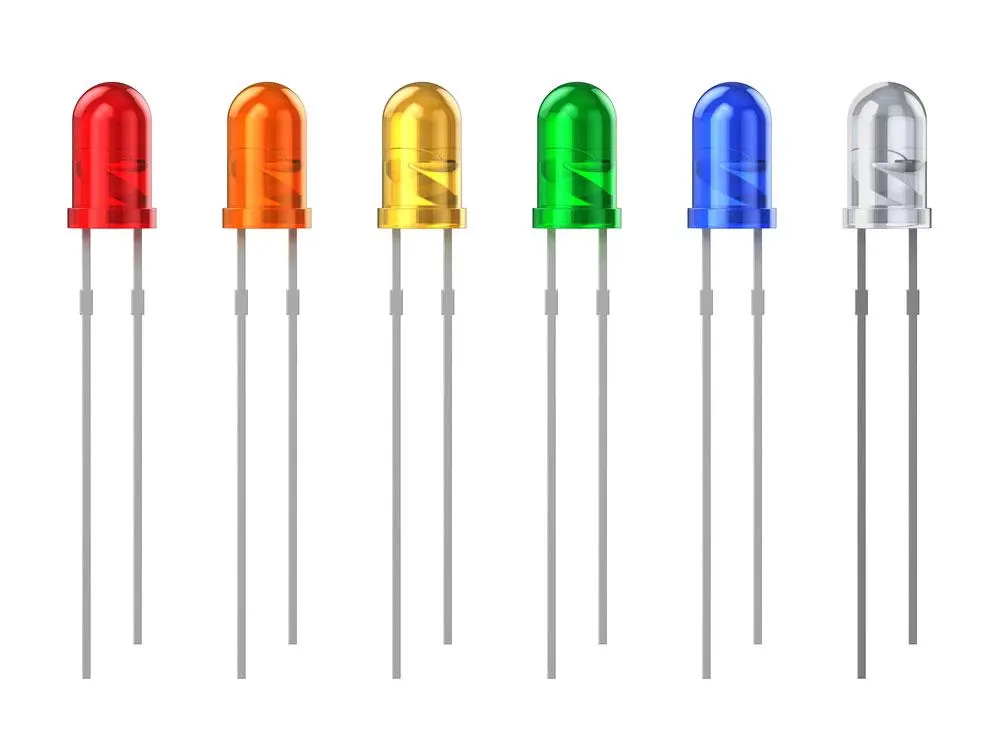

Diody LED: czerwona i zielona.
Diody LED
Przewód z miniaturowym zaciskiem krokodylkowym.
Rezystor 330 Ω o mocy 1/4 W.
Stary długopis z mechanizmem przyciskowym.
Mosiężny pręt 1/8″ o długości około 1-2″.
Oto przewodnik krok po kroku, jak zbudować swoją sondę logiczną:
Najpierw rozłóż długopis, usuń wkład z atramentem i przygotuj miejsce na diody LED. Otwór w przycisku lub obudowie powinien być na tyle ciasny, aby diody nie wypadały podczas pracy.
Następnie użyj pilnika, aby zeszlifować koniec mosiężnego pręta na ostry grot. Końcówka powinna wygodnie dotykać pinów układów scalonych, ale nie może wyginać się przy lekkim nacisku.
Wywierć otwór w przedniej części obudowy długopisu i wciśnij w niego mosiężny pręt. Pozostaw około 1/4 cala grotu na zewnątrz, a resztę unieruchom w obudowie tak, aby końcówka nie obracała się podczas pomiaru.
Przylutuj przewód do mosiężnego grotu, a drugi koniec połącz z odpowiednią nóżką diody LED zgodnie ze schematem. W dolnej części obudowy wykonaj mały otwór na przewód z krokodylkiem i przylutuj go do punktu masy lub drugiej gałęzi układu, zależnie od wybranego wariantu sondy.
Odizoluj diody i przewody połączeniowe taśmą lub koszulką termokurczliwą.
Przed pierwszym użyciem przetestuj sondę na znanym napięciu, na przykład z baterii 3-9 V, jeżeli wybrany schemat dopuszcza taki zakres. Podłącz zacisk krokodylkowy do masy, a końcówką dotykaj punktów o znanym potencjale. Dioda powinna świecić stabilnie przy stałym poziomie napięcia, a przy sygnale impulsowym może migać. Jeżeli wskazania są odwrotne albo diody nie świecą, sprawdź polaryzację LED, luty i rezystor ograniczający prąd.
Podsumowanie
Samodzielnie wykonana sonda logiczna to tani i użyteczny dodatek do warsztatu. Pozwala sprawdzić podstawowe stany sygnałów cyfrowych, znaleźć martwy pin, wykryć prosty przebieg impulsowy i potwierdzić, czy układ reaguje. Przy wielu liniach danych lub szybkich sygnałach warto użyć analizatora logicznego albo oscyloskopu, ale prosta sonda DIY dobrze sprawdza się jako pierwsze narzędzie diagnostyczne.
