Bez wątpienia obwód alarmowy jest jednym z najlepszych projektów do majsterkowania, jakie można podjąć. Alarmy stały się integralną częścią nowoczesnych domów, ostrzegając nas o obecności gości i informując nas o otwarciu drzwi.
Istotną zaletą obwodu alarmu bezpieczeństwa jest używanie go w dwóch miejscach jednocześnie, a powodem jest to, że dwa odrębne przełączniki wytwarzają dwa różne tony. Tutaj omówimy funkcje i zasady działania obwodu alarmowego.
Obwód alarmowy-Jak działa obwód alarmowy
Ten projekt obwodu elektrycznego składa się z dwóch głównych części, którymi są czujnik i wyzwalacz. Te dwie części współpracują ze sobą, aby stworzyć pożądaną detekcję. Czujnik wykrywa niechcianych gości, podczas gdy wyzwalacz podnosi alarm w odpowiedzi na to, co znajdzie czujnik. Czujnik jest zazwyczaj bardziej zaawansowany, ponieważ obsługuje wykrywanie ruchu.

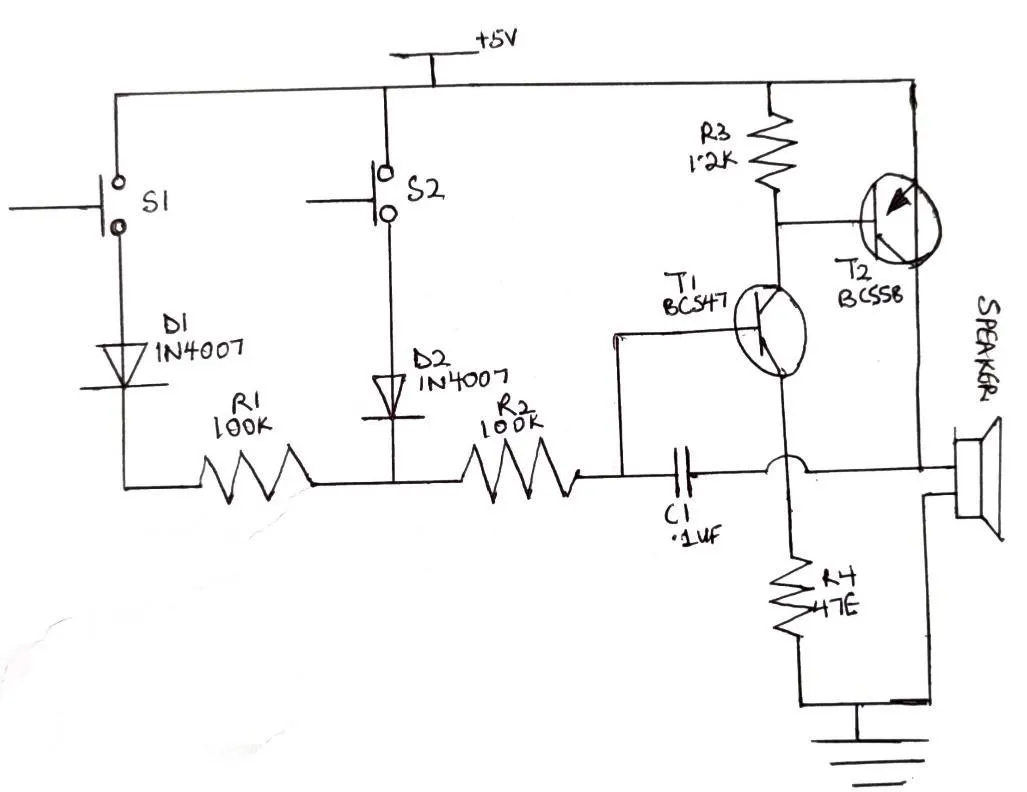

Prosty obwód alarmu bezpieczeństwa
Kiedy wciśniemy przełącznik S2, nastąpi ta sama sytuacja. Tranzystory T1 i T2, w stanie czuwania, otrzymują zasilanie z diody D2, a ta łączy się z przełącznikiem S2. W efekcie głośnik wydaje dołączony do niego dźwięk. Jednak w tym przypadku słyszymy wysoki ton, wskazujący na obecność intruza w pobliżu szafki. Jedynym sposobem na wyciszenie dźwięku alarmowego dochodzącego z głośnika jest wyłączenie prądu.
Typowe rodzaje obwodów systemu alarmowego
Ogólnie rzecz biorąc, istnieją dwa typy obwodów alarmowych. Są to obwód alarmu włamaniowego i obwód alarmu pożarowego. Chociaż poprawne terminy to "nienadzorowany" i "nadzorowany". Obwody nienadzorowane tworzą kilka stref włamaniowych. Również nadzorowane roty są praktyczne w analogowych obwodach pożarowych. Dlatego używamy słów Włamanie i Pożar. W obwodzie alarmu włamaniowego są tylko dwa stany: otwarty i rezystor końca linii. W nieuzbrojonym systemie alarmowym, otwarty obwód alarmu włamaniowego powoduje stan FAULT.
Ponadto S1 i S2 to dwa przełączniki pracujące w obwodzie. Wyłączniki te mogą pozostawać w dwóch różnych miejscach, jeden przed szafką, a drugi na drzwiach wejściowych. Gdy wciśniemy przełącznik S1, podłączona do niego dioda D1 zaczyna przewodzić. Zaczynają też pracować tranzystory T1 i T2 wraz z rezystorem. Tranzystory T1 i T2 otrzymują od kondensatora dodatnie sprzężenie zwrotne dla oscylacji. Niska częstotliwość tonowa generowana, gdy naciskamy przełącznik obwodu, S1, wskazuje na obecność jakiegokolwiek intruza.
Obwód alarmowy-Alarm przeciwwłamaniowy
Alarmy antywłamaniowe są powszechnie stosowane w sklepach, bankach, domach lub w każdym miejscu, które wymaga dodatkowego zabezpieczenia. Działają one 24 godziny na dobę, siedem dni w tygodniu i zabezpieczają miejsce przed kradzieżą cennych przedmiotów, dzwoniąc za każdym razem, gdy intruzi wchodzą do środka.

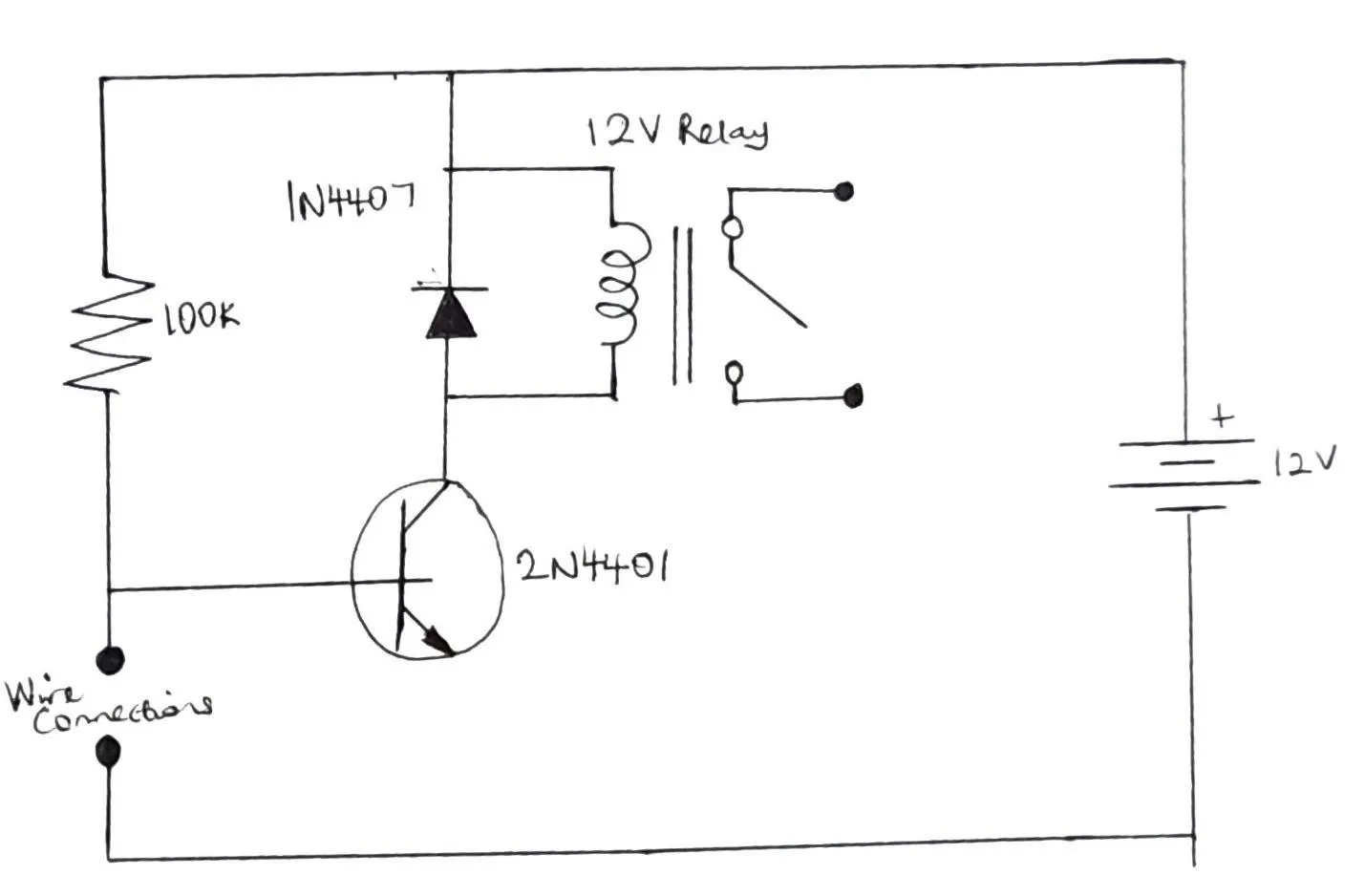

Obwód alarmu przeciwwłamaniowego
Obwód alarmowy-Alarm pożarowy
Ob wód alarmu przeciwpożarowego posiada trzy stany, aby wykonać wymagany nadzór: system obwodu otwartego, EOL i system obwodu zamkniętego. Następnie przyjrzymy się funkcjom każdej płytki obwodów tych alarmów.

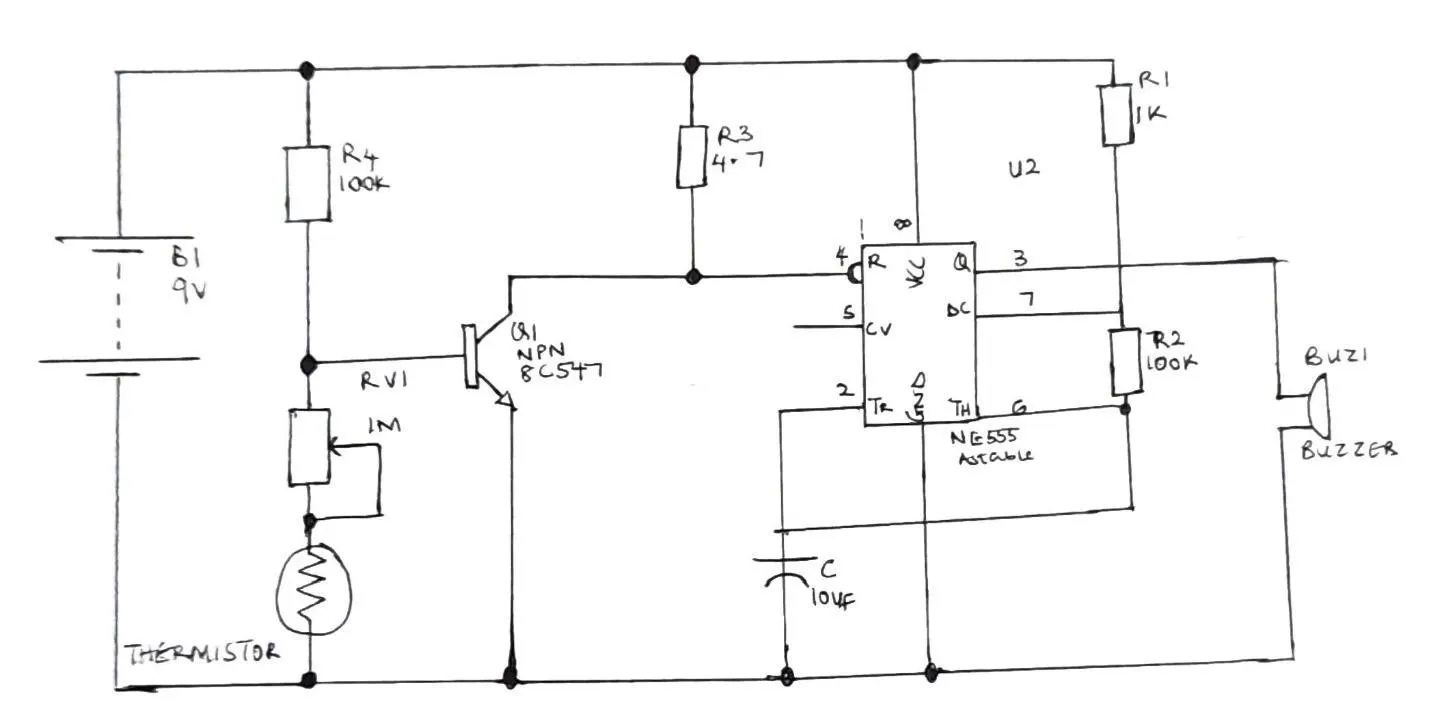

Obwód alarmu pożarowego
Obwód alarmowy-Funkcje każdej płytki obwodu

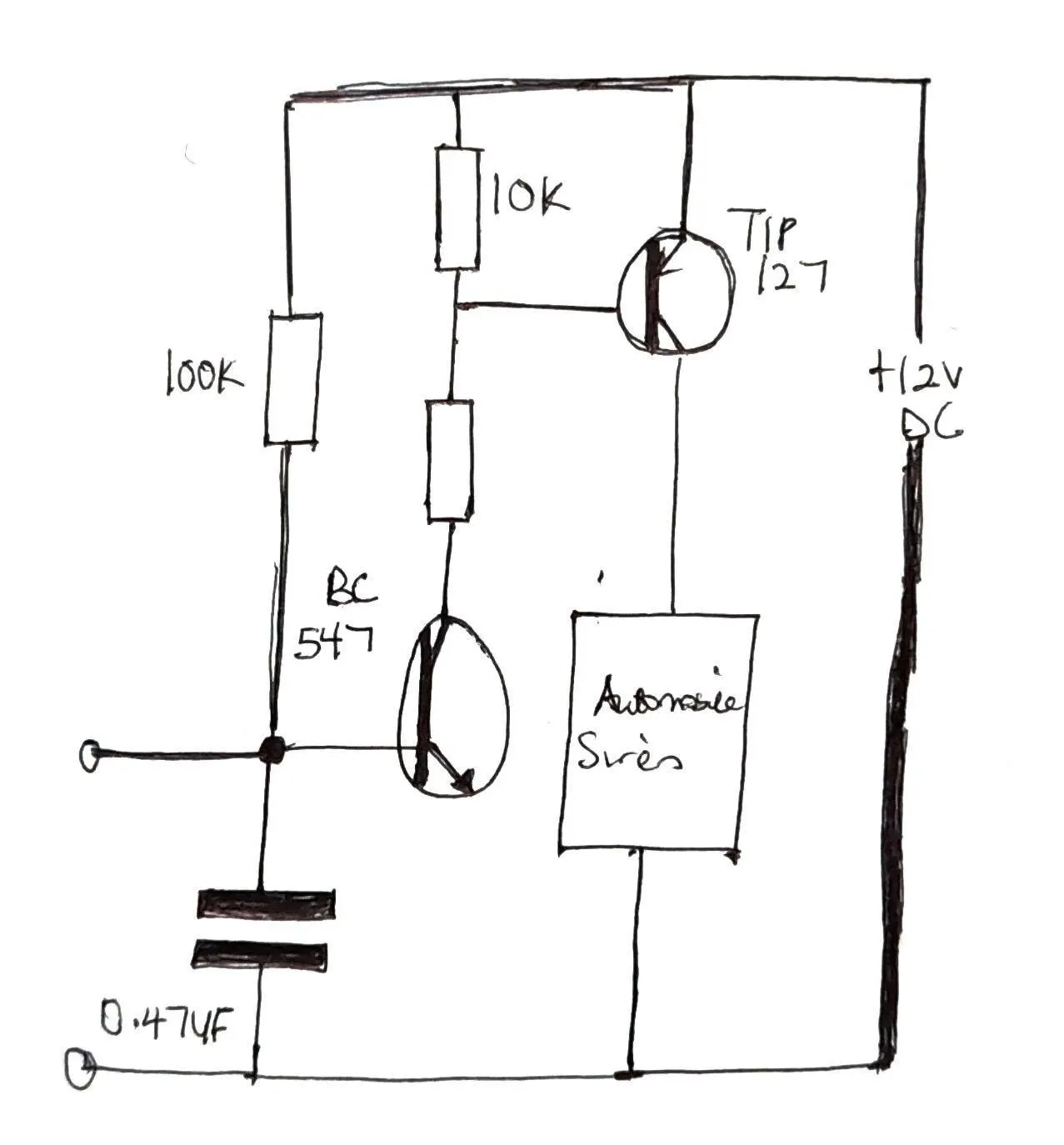

Użycie zwykłego przewodu jako czujnika alarmu przeciwwłamaniowego.
Jest to najłatwiejsze rozwiązanie z całej grupy. Czujnikiem jest cienka żyła kabla, która jest rozłożona w ograniczonym obszarze. Każdy intruz, który wejdzie na ten obszar, styka się z przewodem i uruchamia go. Tranzystor następnie otrzymuje wymagane informacje, gdy drut pęka. W ten sposób, powodując powiązany alarm do dzwonienia.
(Alarm włamaniowy wykorzystujący zwykły przewód jako czujnik)

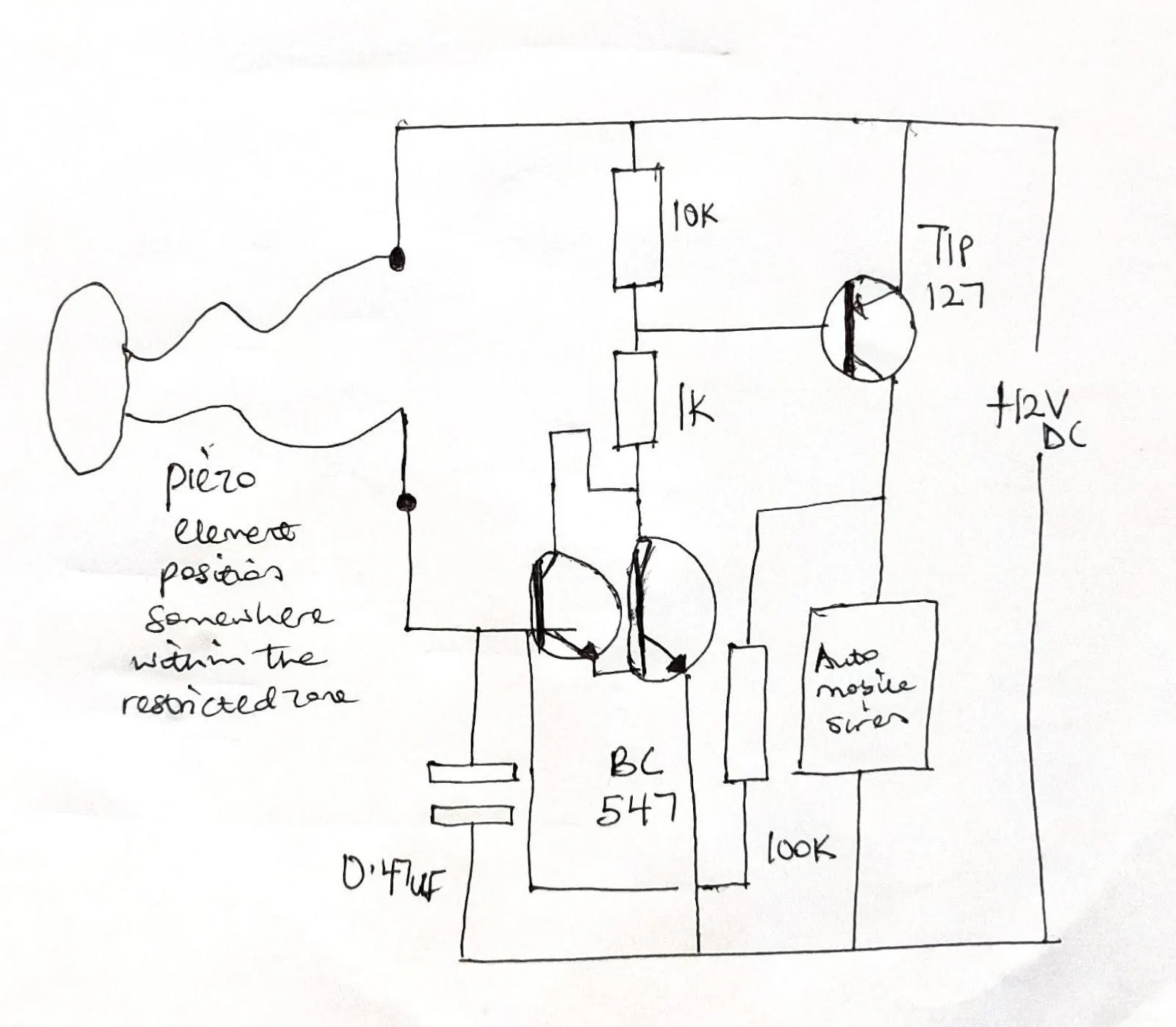

Użycie czujnika dźwięku Piezo w alarmie przeciwwłamaniowym.
Podłączony czujnik piezoelektryczny wykorzystuje tani element piezoelektryczny do wykrywania dźwięku. Cały system można zamontować na dachu. Czujnik Connect Piezo wykrywa następnie atakującego, który próbuje zmusić się, gdy tylko zakłócają drzwi. Osiąga się to poprzez aktywację czujnika piezo.
(Alarm intruzowy za pomocą obrazu obwodu czujnika dźwięku piezo)
Alarm intruzowy wiązki laserowej.
Belka laserowa jest pomocna w czujniku alarmów. System ten wykorzystuje serię wiązek laserowych jako głównych detektorów, a także strategicznie umieszczonych luster. Obwód spustowy fotorezystora otrzymuje ostateczne odbicie. Za każdym razem, gdy intruz wkracza obszar laserowy, wywołują alarm intruzowy. Robią to, blokując dowolną wiązki w pokoju. System bezpieczeństwa albo unieważnia alarm włamywalny, kontaktuje się z służbami ratunkowymi lub udziela cichego alarmu, który powiadamia mieszkańców. Niewątpliwie jest to bardzo kreatywny i opłacalny sposób na informowanie o obecności intruzów.
(System bezpieczeństwa laserowego w akcji)
Alarm intruzowy z funkcją włączania / wyłączania przycisku
Ten alarm intruzowy korzysta z pojedynczego prostownika kontrolowanego krzemem (SCR), który w razie potrzeby włącza lub wyłączać zawiadomienie.
Obwód alarmowy niskiego napięcia.
Sprawdza problemy z bateriami i innymi lotnymi źródłami prądu. Obwód emituje alarm i oświetla diodę LED. Ale łączy się również z różnymi obwodami w różnych celach.
Jak zbudować podstawowy obwód alarmowy
Teraz, gdy znamy zasadę pracy i wspólne typy obwodów alarmowych. Następnie uczymy się, jak zrobić prosty obwód alarmowy.
Wymagane komponenty
PCB.
Kilka przewodów.
Transistor BC547.
Złącze baterii.
Om.
Fotorezystor.
Bateria 9 V.
DOPROWADZIŁO.
https://youtu.be/ojxep27z-bc (obwód alarmu bezpieczeństwa DIY)
Funkcje komponentów obwodu.
Są to migające światła używane do testowania funkcjonalności obwodu.
Wykorzystuje trasy przewodzące do obsługi mechanicznych i elektrycznie połączonych elektronicznych komponentów.
Fotorezystor określa, kiedy światło powinno być włączone lub wyłączone.
Złącze akumulatora to urządzenie, które łączy dwa lub więcej obwodów elektrycznych.
Baterie umożliwiają działanie alarmów włamywaczy, nawet po wyłączeniu zasilania.
Włącza rezystancję elektryczną w obwodzie jako element obwodu.
Tranzystor zwiększa słabe sygnały wejściowe. Tranzystor ma dwa diody skrzyżowania PN sprzężone szeregowo.
Wniosek
Zwykle czujnik, kamera, detektor ruchu, alarm brzęczyka i baterie tworzą system alarmowy. To czujnik, który podnosi dźwięki lub ruch. Korzystając z tego obwodu, zachowujesz kosztowności i inne niezbędne właściwości bezpieczne przed wścibskimi oczami lub kradzieżą. Zainstaluj ten obwód w domach lub gdziekolwiek wymaga. Brzęczyk sięga, gdy ktoś przechodzi/lub uruchamia alarmy. Tak więc, jeśli masz jakieś pytania lub komentarze, zawsze możesz się z nami skontaktować.
