Wiele osób uważa, że budowa obwodu stroboskopowy led jest trudne, ponieważ efekty tworzą się przez misterną ksenonową lampę błyskową. Jednak przy odpowiednim obwodzie jazdy, wykonanie lekkiego stroboskopu jest łatwe. Dla swojego lekkiego projektu, można znaleźć materiały w każdym sklepie DIY.
Z pewnością nie ma nic bardziej intrygującego niż zobaczenie, jak układ elektroniczny emituje diody LED i wyłącza się. Jeśli jesteś zainteresowany nauką o światłach stroboskopowych i o tym, jak działają, jesteś we właściwym miejscu. Tutaj dowiesz się, jak zbudować światło stroboskopowe za pomocą płytki drukowanej do generowania odpowiedniego wyjścia lampy błyskowej.
1.Co to jest obwód STroboskopowy LED?
Światło stroboskopowe LED jest po prostu lekkie z jasnymi impulsami. Wytwarza bardzo intensywny i regularny błysk światła. Światła stroboskopowe są również znane jako światła mono (jednotempopulowe światła stroboskopowe). Efekty stroboskopowe emitują z urządzenia stroboskopowego. Doskonałym przykładem światła stroboskopowego są niebieskie i czerwone światła nad głową w pojeździe policyjnym.
Światła halogenowe, diody LED i lampy błyskowe ksenonowe są powszechnymi źródłami światła dla zestawów stroboskopowych. Obecnie są one istotnym aspektem latarek. Światła stroboskopowe są nie tylko do oświetlenia, ale są również pomocne jako broń samoobrony. Plus, są one również regularne urządzenie w salach imprez i klubach.
Stroboskopy mają krótki czas recyklingu i pełną moc błyskową w dowolnym miejscu od 100 do 1000 watów. Przede wszystkim efekty stroboskopowe z pewnością emitują ze specjalnych urządzeń oświetleniowych, które wytwarzają krótkie światło stroboskopowe LED. Można je również znaleźć w zastosowaniach medycznych i handlowo-przemysłowych.

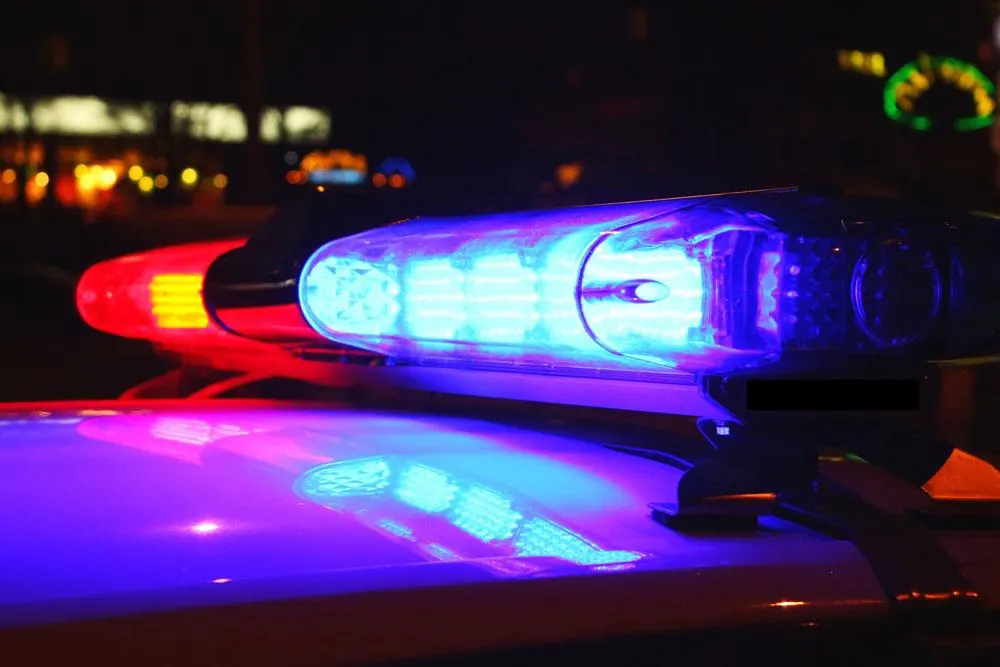

(Led światło stroboskopowe na samochód policyjny)
2. Różnica między lampą błyskową a stroboskopem
Entuzjaści elektroniki często mylą termin lampa błyskowa stroboskopowa i światło stroboskopowe. Błysk stroboskopowy światła jest rzeczywiście tak przyciągający wzrok jak lampa błyskowa stroboskopowa. Dlatego działają w wielu obszarach jako urządzenia rozrywkowe. Jednak jedną z istotnych różnic między i stroboskopu jest energia flash.
Chociaż światło stroboskopowe ma światło, tryb lampy błyskowej jest z pewnością inny. Lampa błyskowa stroboskopowa jest również jaśniejsza i tworzy niezwykle krótkie wybuchy światła. Tymczasem światło stroboskopowe ma światło przełączające impulsy.
W przeciwieństwie do, światło stroboskopowe podwójny wzór lampy błyskowej jest (2 x 20ms na sekundę) zoptymalizowane do tworzenia ostrych błyski światła. Podobnie jak stroboskopy, lampa błyskowa bez wątpienia ma krótki czas trwania lampy błyskowej, ale mają wydłużony czas recyklingu i mniej precyzyjny kolor.
3. Jak zrobić światło stroboskopowe za pomocą 555?
Te projekty DIY z pewnością pokazują schemat budowy obwodu sterowania led strobe za pomocą 555 Timer IC, 2 diody LED z obwodem zewnętrznym, a także konstrukcja obwodu.
sprzęt
Ten sprzęt jest rzeczywiście obowiązkowym elementem dla projektu światła stroboskopowego LED.
| Hardware Required | Quantity |
| 9v battery pack or DC power supply voltage | 1 |
| IC 555 Timer | 1 |
| 12v feed wires | 1 |
| Breadboard | 1 |
| Variable resistor 100KΩ (1M ohm) | 1 |
| Ceramic capacitor (0.1µF, 0.01µF) | 1 |
| High power white LED of the T-1 ¾ size | 1 |
| Resistor 10KΩ, 10Ω/1w (10k ohm) | 1 |
Elementy obwodu stroboskopowego LED
źródło: Pixabay ( Pixabay )
Jak się połączyć
Budowa obwodu uziemienia zaczyna się od IC 555 Timer i rezystora rv1 & R1, a także kondensatora C1. Aby uzyskać ciemnoaktywowany obwód świetlny, jako źródło zasilania potrzebna jest szczególnie bateria 9V.
Ale jeśli masz zewnętrzny zasilacz zamiast, wyreguluj go, aby uzyskać zasilanie 9 V. Ponadto do przyłączenia oddzielnego rezystora i kondensatora do układu zegara 555 wymagane są interfejsy przewodów zasilanych. To powiedzia,
- Na początek podłącz styki 8 i 4 do dodatniego zacisku akumulatora 9V.
- Po drugie, podłącz Pin 1 do ujemnego zasilania (GND).
- Następnie napraw Pin 5 z ujemnym zasilaniem przez kondensator 2.
- Następnie dołącz rezystor zmienny RV1, R1 między pinami 6 i 7.
- Podłącz kondensator progowy 0.1uF między impulsem wyzwalającym Pin 2 i GND.
- Podłącz kondensator 0,01uF między pinem 5 a ujemnym zasilaniem (GND).
- Dodaj rezystor 10k między uchwytami baterii a pinem 7.
- Wreszcie pin wyjściowy 3 z timera IC 555 jest również wyposażony w kondensator LED High Power przez rezystor R2.

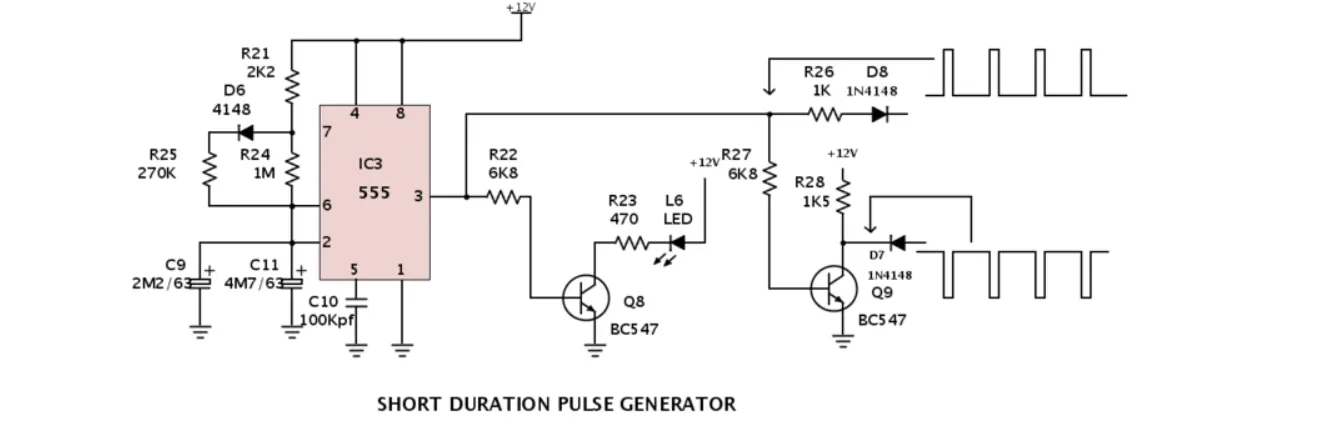

Led stroboskopowy obwód świetlny IC 555 Timer
Źródło: https://commons.m.wikimedia.org/wiki/File:Short_Duration_Pulse_Generator.png
roboczy
W obwodzie świetlnym IC 555 Timer działa jako uniwersalny multiwibrator. Mamy na myśli to, że nie ma stabilnego stanu. Obwód sterownika LED tworzy ciągłe wyjście impulsu kwadratowego. Dodatkowo fale sprawiają, że dioda LED włącza się i wyłącza. Poza tym czas trwania sygnału błyskowego zależy od napędu cyklu pracy fali kwadratowej. Można również sterować prędkością obwodu stroboskopu LED, obracając pokrętło potencjometru. Co więcej, 1 watowy sterownik LED ma dwa zaciski: Katody (-) i Anody (+). Jeśli jednak wolisz działać w sposób ciągły, użyj 1 watowej diody LED obok radiatora LED. W związku z tym wartość wartości RV1 ma maksymalny prąd zbliżony do wartości impulsowej 100mA.
Konstrukcja obwodu
Rzeczywiście można zrozumieć pełny diagram obwodu za pomocą tych wskaźników.
- Impulsy bramkowe N1 i N2 działają jako proste oscylatory. Tak więc produkują zarówno alternatywną logikę lo i alternatywne hi-output. Te oscylatory są również impulsami zegarowymi.
- Sygnał zegarowy oscylatora N1 łączy się z wejściem analogowym układu IC 4017.
- Sygnały zegarowe są zwykle konwertowane na wysokie impulsy logiczne przez układ scalony 4017 przez piny wyjściowe lampy błyskowej.
- Na schemacie obwodu można zauważyć, że punkt katody niestandardowej matrycy LED łączy się z oscylatorem wyjściowym N2.
- Szczegóły obwodu są naprawdę interesujące, ponieważ wymuszają na diodach LED dokładną sekwencję błysków z regulowaną częstotliwością impulsów. Innymi słowy, obwód stałego napięcia powoduje, że tablica diod LED miga jednocześnie "chase" lub "run".
- Cykl pracy stawki jest również jednym z podstawowych podstawowych elementów podczas budowania fantastycznej aplikacji, takiej jak obwód stroboskopowy LED. Wybrany cykl pracy niewątpliwie określa, jak długo dioda LED pozostanie włączona, a nie wyłączona. Na przykład, jeśli cykl pracy wynosi 20%, oznacza to, że lampa błyskowa LED pozostanie włączona przez 20% i wyłączona przez 80%.
2 diody LED
Ponownie, można zmodyfikować pracy powyżej tak, że diody LED będą migać na przemian. W związku z tym, gdy jeden, drugi w cyklu.
Dodatkowe komponenty
- Red LED
- 1KΩ Resistor
Schemat obwodu
Poniżej przedstawiono obwód LED ze schematami i wyjaśnieniem 2 diod LED.
2 obwody LED tworzące podwójne efekty stroboskopowe
Źródło:
https://commons.wikimedia.org/wiki/File:A_555_circuit.png
konkluzja
Zabawny projekt budowy obwodu stroboskopowego LED jest bez wątpienia łatwy, gdy masz zarówno odpowiedni obwód napędowy, jak i płytkę drukowaną Arduino LED Flasher. Dokonywanie stroboskopu DIY daje elastyczność, aby dostosować i zmienić częstotliwość impulsów. Stąd, można je bardzo szybko z wielu wybuchów światła lub spowolnić je z kilku błysków. Jeśli chodzi o samodzielne wykonanie obwodu stroboskopowego LED, dostępnych jest wiele opcji.
