Przerwa w przewodzie, przepalony bezpiecznik lub uszkodzone połączenie to częste przyczyny awarii urządzeń elektrycznych. Tester ciągłości pozwala szybko sprawdzić, czy między dwoma punktami istnieje droga przewodzenia, i zawęzić miejsce poszukiwania usterki.
Prosty tester można wykonać samodzielnie z zaledwie kilku elementów. Poniżej wyjaśniamy jego zasadę działania, podajemy listę części i opisujemy kolejne etapy montażu.
Czym jest tester ciągłości?
Tester ciągłości jest podstawowym przyrządem diagnostycznym w elektronice. Typowa wersja zawiera baterię, wskaźnik oraz dwie końcówki pomiarowe — na przykład sondę i przewód z krokodylkiem. W przeciwieństwie do bezkontaktowego testera napięcia wymaga bezpośredniego połączenia z badanymi punktami.
Prosty tester ma dwie metalowe sondy albo sondę i krokodylek. Wbudowana bateria wytwarza między nimi niewielkie, bezpieczne napięcie pomiarowe, zwykle 1,5 do 4,5 V.
(Stanowisko do testowania PCB).
Obwód testera ciągłości: Zasada działania
Zasada działania jest prosta. Dwie sondy multimetru cyfrowego lub testera przykłada się do wybranych punktów odłączonego od zasilania obwodu, na przykład do końców przewodu albo styków przełącznika. Przyrząd sprawdza, czy może między nimi popłynąć niewielki prąd pomiarowy.
Wewnętrzna bateria wytwarza niewielkie napięcie pomocnicze. Jeżeli między punktami istnieje ciągłość, płynie prąd i przyrząd sygnalizuje wynik światłem lub dźwiękiem. Brak reakcji zwykle oznacza przerwę albo rezystancję większą od progu wykrywania.

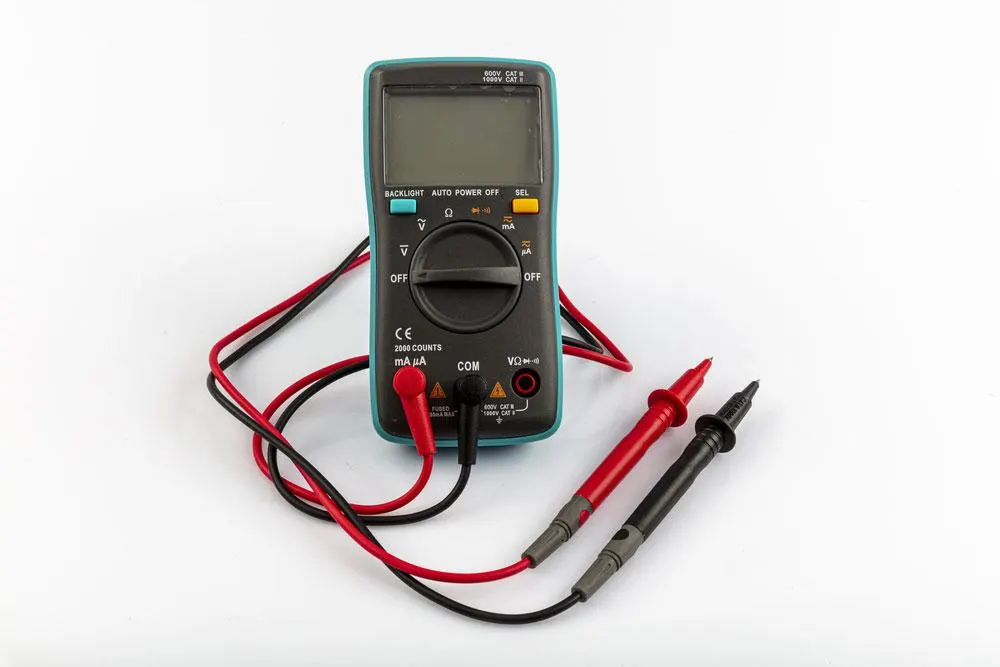

Do tego celu można użyć także omomierza. Większość multimetrów ma osobny tryb ciągłości, który uruchamia sygnał dźwiękowy, gdy zmierzona rezystancja spadnie poniżej ustalonego progu.

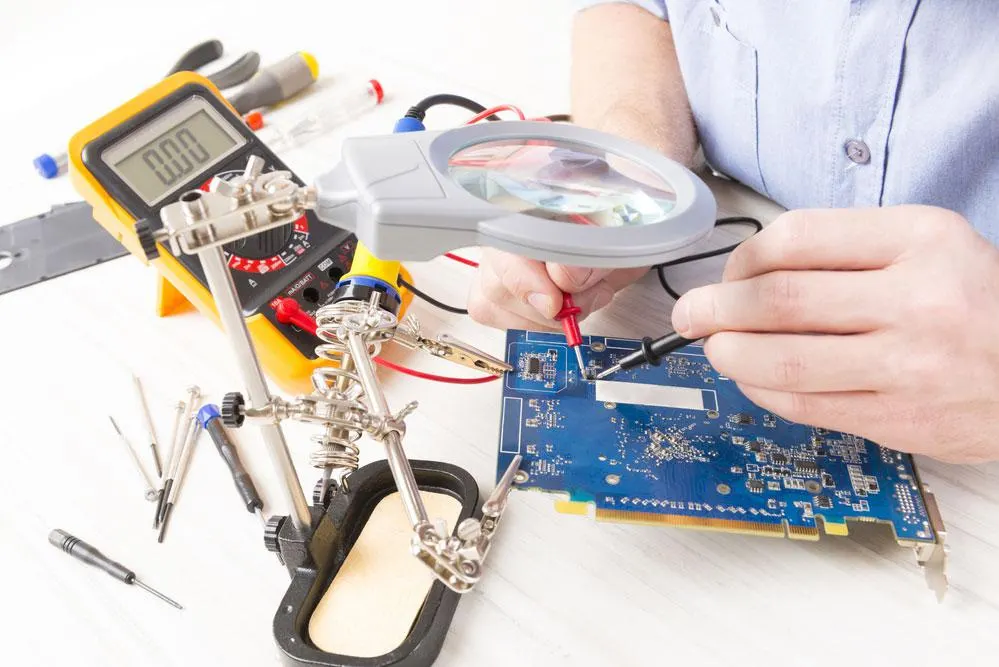

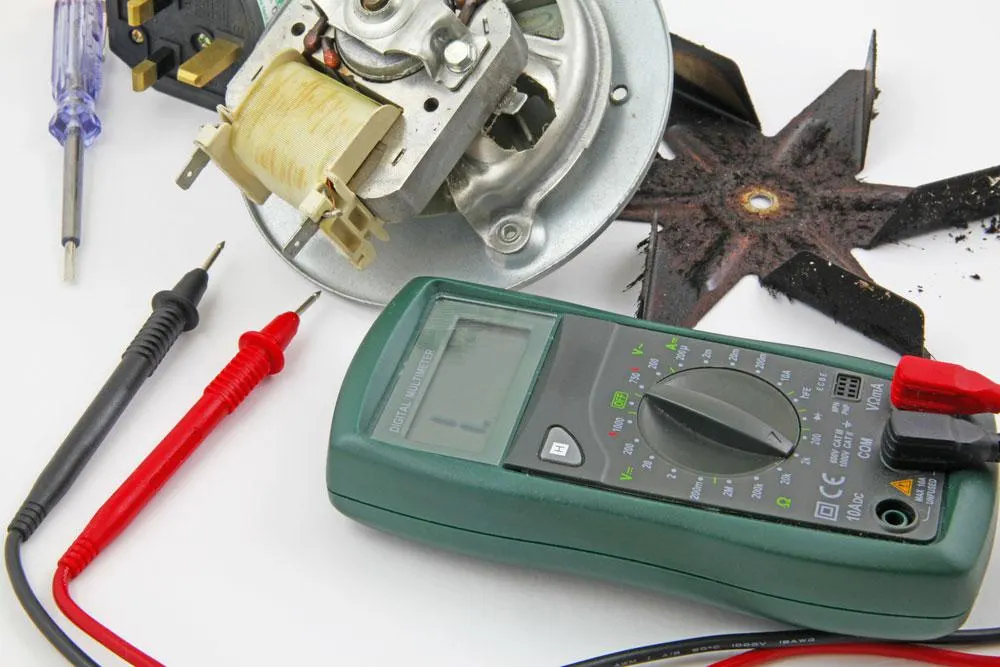

(Technik wykonujący pomiar multimetrem).
Interpretacja schematu obwodu

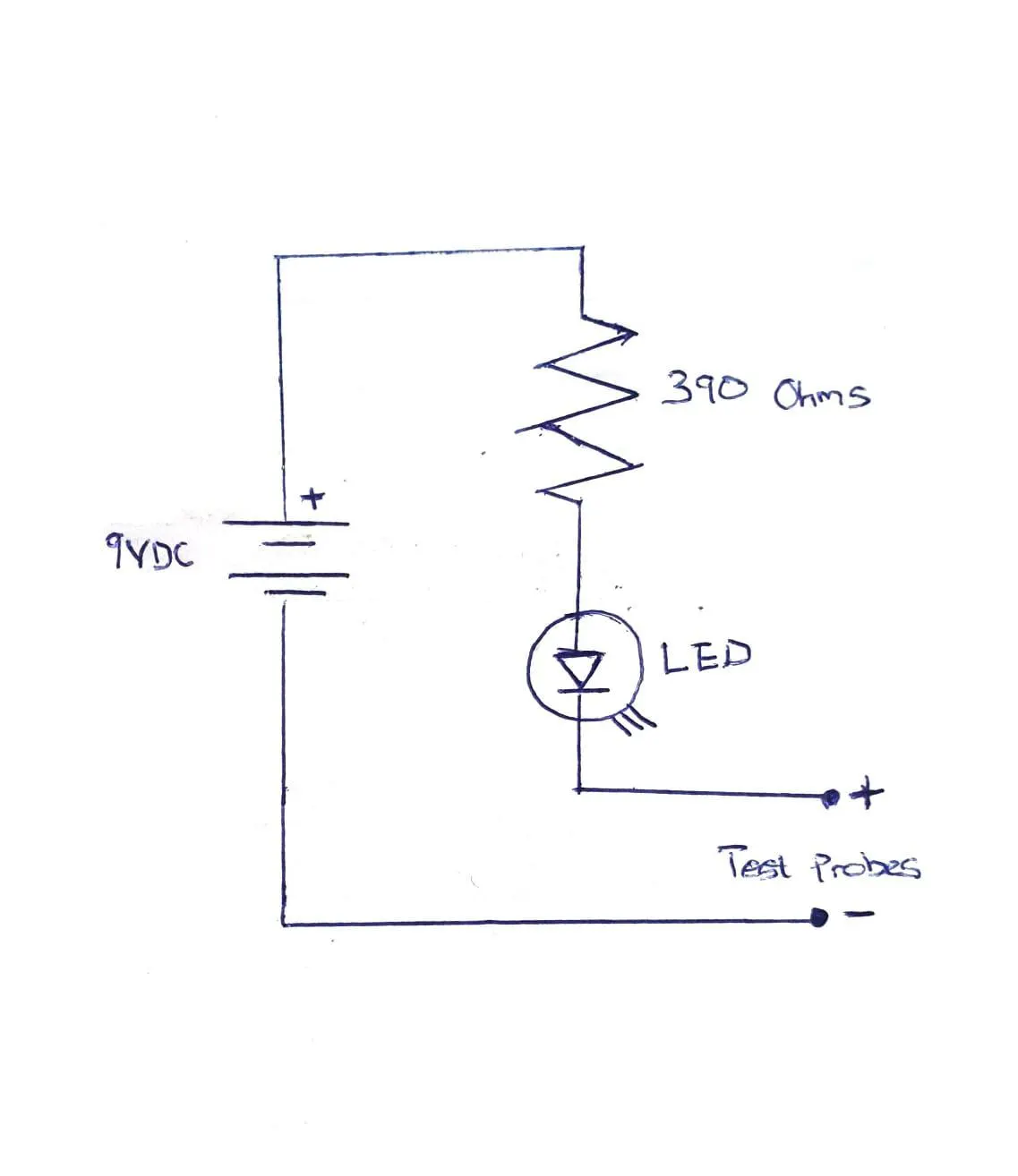

(Prosty tester ciągłości)
Jak zbudować obwód testera ciągłości?
Podstawowe materiały potrzebne do budowy testera to dźwiękowy wskaźnik ciągłości, lampa LED, wzmacniacz tranzystorowy i dwa gniazda. Ten niedrogi obwód jest bardzo skuteczny w wykrywaniu wad w obwodach. Puszka przyłączeniowa, która znajduje się na ścianie, zawiera podstawowe elementy.

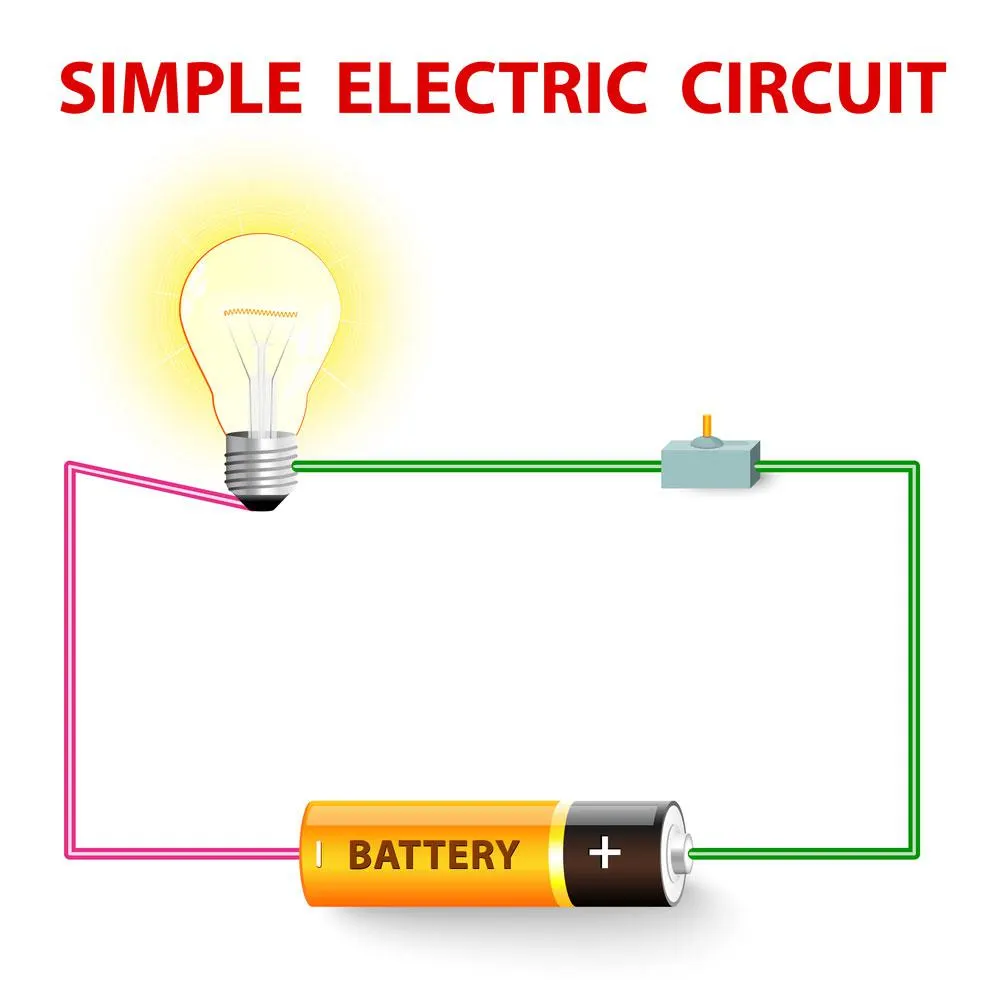

(Prosty obwód)
Części potrzebne do zbudowania obwodu testera ciągłości.
Tutaj omówimy, jak zbudować tester ciągłości przy użyciu lampy LED. Poniżej znajdują się części potrzebne do wykonania testera ciągłości LED oraz kroki w budowie tego testera.
Potrzebne części
LED
Klips aligatorski
Zasilacz
Rezystor 470-ohm.

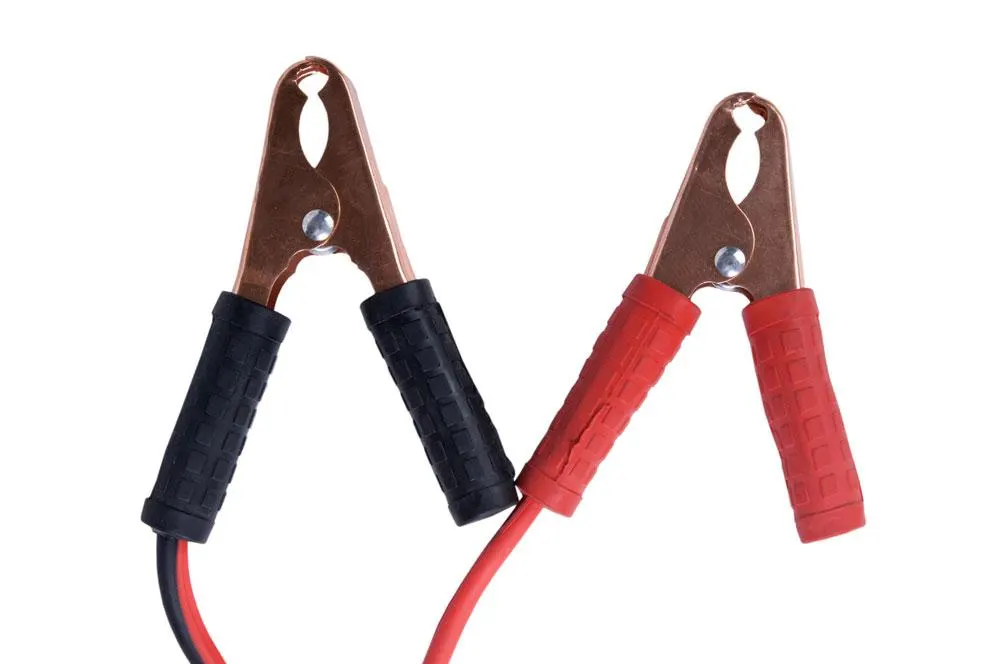

（Klips aligatorski）

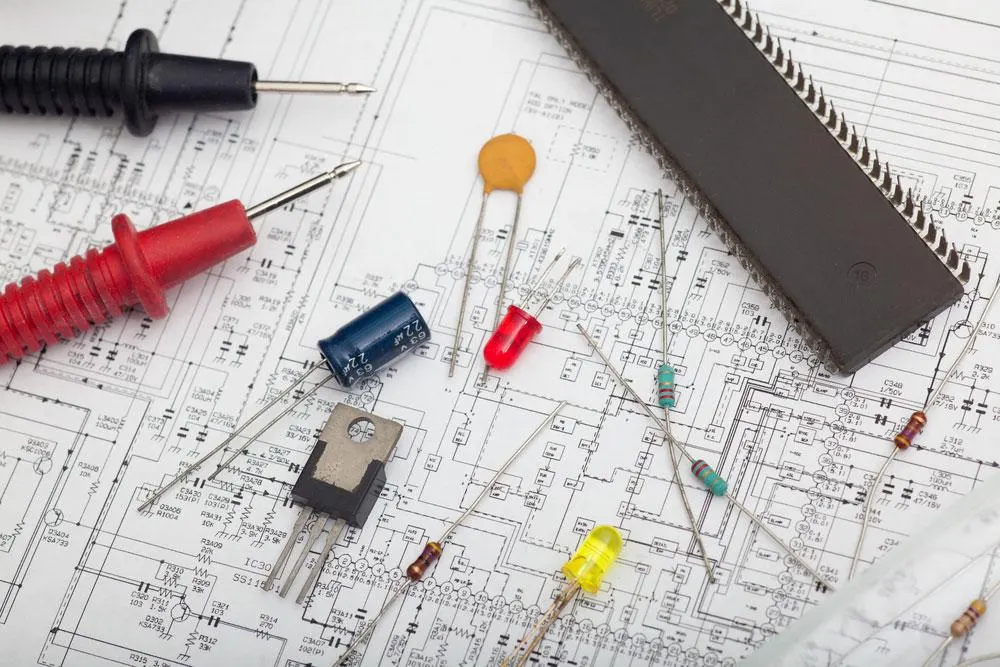

（PCB elementy elektroniczne）
Kroki w budowie obwodu testera ciągłości LED
Obwód testera LED wydaje się być najprostszą metodą budowy obwodu testera. Przejdźmy przez kroki.
Potrzebujemy około 3V do 5V do zasilania obwodu.
Umieść drut aligatorski z dodatnią linią napięcia zasilacza.
Następnie pomiń część na breadboardzie i umieść tam kolejny drut aligatora.
Podłącz szeregowo diodę LED i rezystor 470-ohm.
UWAGA: Zadaniem rezystora 470 Ω jest zmniejszenie prądu docierającego do diody LED, a zapewnienie, że dioda LED nie dmucha.
Jak testować ciągłość
Upewnij się, że testowany obwód jest wyłączony.
Przełącz pokrętło selektora na ω.
Podłącz sondy i przewód testowy na terminalu podstawowym.
Aby przetestować przewód, połączenia i żywotność baterii, dotknij razem czujników/sond. W zależności od producenta licznik powinien pokazać I lub OL, i powinien brzmieć alarm dźwiękowy.
Jeśli wykonujesz ostatni test, wyłącz licznik i przechowuj go bezpiecznie.
(Testowanie ciągłości)
Możliwe problemy podczas budowy obwodu.
Wycieczki wyłącznika
Wrażliwe obwody wykorzystują wyzwanie obwodu jako środki ostrożności. Gdy w obwodzie jest duże, prosty wyłącznik automatycznie wypada.
Aby uniknąć tego problemu, wykonaj następujące kroki:
Podłącz tylko niezbędne urządzenia.
Unikaj przeciążenia pojedynczego obwodu.
Zamiast tego wypłacaj swoje potrzeby zasilania w różnych obwodach. Jeśli określone urządzenie odchodzi okresowo, urządzenie prawdopodobnie będzie wadliwe i wymaga pewnej kontroli.
Nieskuteczne zasilacze
Upewnij się, że zasilacz zapewnia odpowiednią moc we właściwych miejscach, nie będąc przeciążonym. Jeśli zasilacz jest nieodpowiedni, spowoduje spadek napięcia, zresetuj mikrokontrolery lub sprawi, że inne komponenty zachowują się nieregularnie.
Tester ciągłości to urządzenie operowane baterią. Dlatego niezbędne jest utrzymywanie zdrowej żywotności baterii, aby uzyskać najdokładniejszy wynik. Podczas testowania w warunkach bez obciążenia akumulatory zwykle wydają się mieć odpowiednie napięcie, ale spadek napięcia jest wystarczający, aby spowodować awarię obwodu po podłączeniu do obwodu. Dlatego należy zmierzyć napięcie akumulatora w warunkach bez obciążenia, a także pełnego obciążenia.

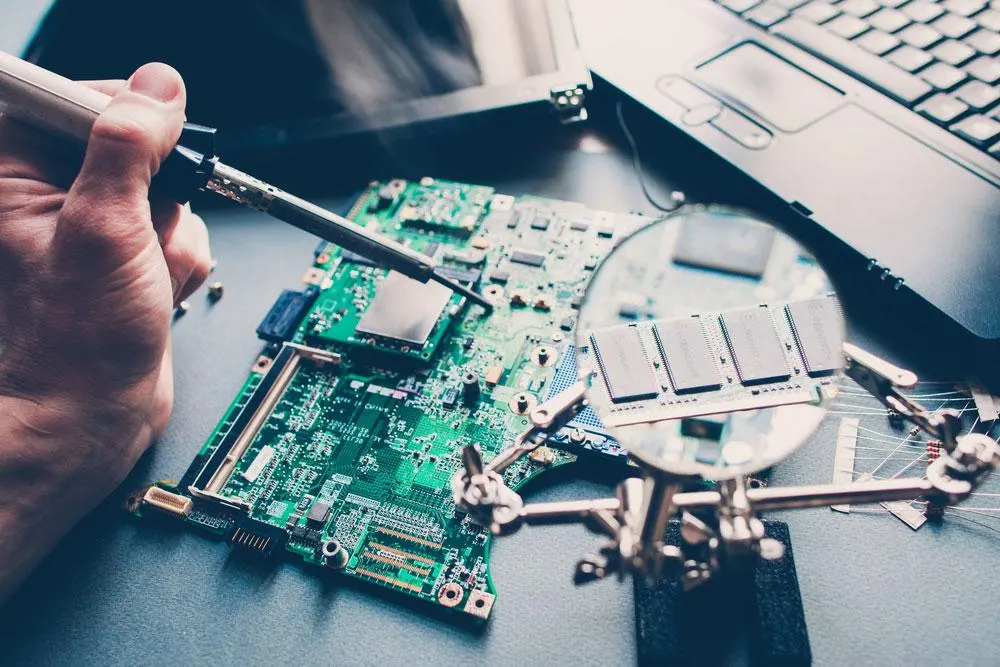

(Elektroniczna płyta obwodów)
Zastosowanie obwodu testera ciągłości
Tester ciągłości dowiaduje się o integralności przełączników. Na przykład dobry bezpiecznik powinien mieć ciągłość. Łączy również energię elektryczną i przewodniki, połączenia i inne komponenty. Kluczowe jest zawsze wyłączenie obwodu podczas testowania, ponieważ może to dać fałszywy alarm.
Jedną z rzeczywistych aplikacji jest test ciągłości wielu przewodów w najniższej cenie. Ma to znaleźć dwa końce należące do jednego z tych przewodów. Powoduje opór między „prawymi” końcami i tylko między „prawymi” końcami.
(tablica obwodów i sprzęt inżynierski)
Wniosek
Używamy urządzeń elektrycznych i elektronicznych w różnych zastosowaniach, które są podatne na błędy i wady. W większości przypadków wady te są niewielkie i powierzchowne i przybierają postać przerw na drut, takich jak przerwa w linii zasilania.
Ponieważ większość tego sprzętu obejmuje wiele przewodów, rozwiązywanie problemów staje się dość uciążliwe i trudne do zdiagnozowania. Dlatego tester jest jednym z podstawowych urządzeń, które musi posiadać każdy personel elektryczny. Zawsze możesz się z nami skontaktować, jeśli masz jakieś pytania.
