Czysta płytka drukowana (PCB board blank) to laminat z naniesioną warstwą miedzi, ale jeszcze bez wytrawionych ścieżek i bez zamontowanych komponentów. Stanowi punkt wyjścia do szybkiego prototypowania i weryfikacji projektu — pozwala przetestować pomysł, zanim wyślesz dokumentację do produkcji seryjnej. W tym artykule wyjaśniamy, czym jest pusta płytka PCB, jakie ma rodzaje, jakie rozmiary spotyka się najczęściej oraz na co zwrócić uwagę przy jej wyborze.
1. Płytka z obwodem elektronicznym
Płytki drukowane bywają nazywane płytkami elektronicznymi, ponieważ to one mechanicznie utrzymują i elektrycznie łączą elementy elektroniczne. Gotowa płytka elektroniczna to końcowa forma PCB, która przeszła przez kolejne procesy: projektowanie i wytrawianie ścieżek, nakładanie maski lutowniczej i opisu montażowego, a następnie montaż i lutowanie komponentów.

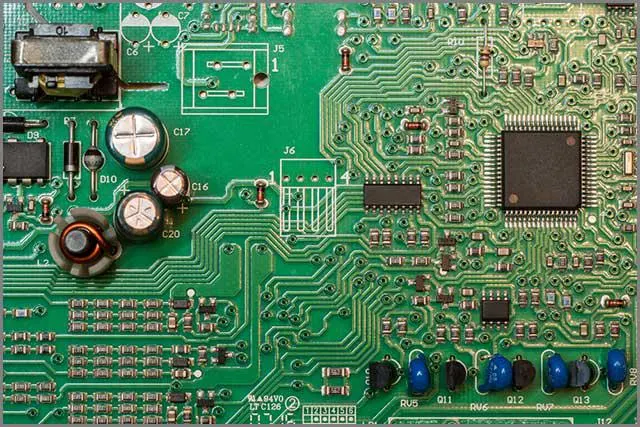

Obrazek 1: Czysta płytka drukowana
2. Czym jest czysta płytka PCB?
Na rynku dostępnych jest wiele rodzajów pustych płytek PCB. Pierwszy typ to płytka o gładkiej, jednolitej powierzchni miedzi bez otworów — przeznaczona do samodzielnego wykonania ścieżek metodą trawienia chemicznego (np. w chlorku żelaza) lub frezowania na froterce CNC. Drugi typ to płytka uniwersalna (perforowana, tzw. perfboard), w której znajduje się siatka równomiernie rozmieszczonych otworów na raster 2,54 mm, służąca do lutowania komponentów i połączeń drutowych bez trawienia.
Czyste płytki produkuje się w wielu rozmiarach. Popularny rozmiar do typowych zastosowań to ok. 6 × 3,5 cala (ok. 150 × 90 mm), ale dostępne są zarówno mniejsze formaty do drobnych układów, jak i duże arkusze. Płytki różnią się też grubością laminatu (zwykle 0,8–1,6 mm) oraz grubością miedzi na powierzchni (najczęściej 1 oz, czyli ok. 35 µm).
3. Materiały i parametry, na które warto zwrócić uwagę
Wybierając czystą płytkę, zwróć uwagę na:
- Materiał bazowy — najczęściej FR-4 (laminat szklano-epoksydowy), ale dla prostych prototypów spotyka się tańszy FR-2 (papier fenolowy). FR-4 jest mechanicznie i termicznie znacznie lepszy.
- Liczba warstw miedzi — jednostronna lub dwustronna; do większości prototypów wystarczy płytka dwustronna.
- Grubość miedzi — 1 oz dla sygnałów logicznych, 2 oz i więcej dla obwodów prądowych.
- Jakość powierzchni — równa, czysta powłoka miedzi bez utlenienia zapewnia dobre trawienie i lutowanie.
4. Dostawca czystych płytek PCB
Na rynku działa wielu dostawców pustych płytek PCB. Dobry dostawca oferuje płytki o równej, jednorodnej powierzchni miedzi na wysokiej jakości materiale izolacyjnym oraz utrzymuje zapas standardowych rozmiarów, co skraca czas wysyłki. Warto jednak pamiętać o ograniczeniach ręcznego prototypowania: trawienie domowe nie odwzoruje cienkich ścieżek, brakuje metalizowanych otworów, maski lutowniczej i opisu montażowego.
Obraz 2: Czysta płytka PCB
Jak wykorzystać czystą płytkę w prototypowaniu?
Czysta płytka miedziowana sprawdza się przy szybkim sprawdzeniu prostego pomysłu. Najpopularniejsze metody pracy z nią to: metoda termotransferowa (przeniesienie wzoru ścieżek z wydruku laserowego na miedź gorącym żelazkiem, a następnie trawienie), metoda fotochemiczna (laminat światłoczuły, naświetlanie maski i wywoływanie) oraz frezowanie izolacyjne na froterce CNC, które usuwa miedź wokół ścieżek bez użycia chemii.
Płytka uniwersalna (perfboard) nie wymaga w ogóle trawienia — komponenty wkłada się w gotowe otwory i łączy lutowiem lub cienkim drutem. To wygodne przy montażu przewlekanym (THT) i prostych układach, ale przy gęstych projektach z elementami SMD szybko staje się niepraktyczne. Bez względu na metodę, prototyp na czystej płytce pozwala wcześnie wykryć błędy w schemacie, dobrać wartości elementów i sprawdzić ergonomię rozmieszczenia złączy.
Kiedy lepiej zamówić gotowe PCB zamiast trawić samodzielnie?
Gdy projekt zawiera gęste rozmieszczenie komponentów, ścieżki poniżej 0,3 mm, metalizowane przelotki lub komponenty SMD, ręczne wykonanie płytki staje się nieopłacalne i zawodne. W takim przypadku tańsze, szybsze i bardziej niezawodne jest zlecenie produkcji u producenta — otrzymasz profesjonalną płytkę z maską lutowniczą, metalizacją otworów i kontrolą jakości.
FAQ
Czy mogę wytrawić dwustronną płytkę w domu? Tak, ale precyzyjne spasowanie obu stron i metalizacja otworów są trudne — przy dwustronnym projekcie z przelotkami lepiej zamówić profesjonalną produkcję.
Jaki materiał wybrać do prototypu zasilacza? FR-4 z miedzią 2 oz, by przewieść większe prądy bez nadmiernego nagrzewania ścieżek.
