Spoinę PCB-Jeśli chodzi o komponenty drukowanej płyty drukowanej spawanej PCB, ręczne spawanie jest zawsze uważane za najważniejsze umiejętności producenta Na przykład, jeśli tworzysz wysoki poziom płyt drukowanych, prawdopodobnie użyjesz specjalnej maszyny do spawania
Każdy może spróbować ręcznie spawać komponenty na płycie drukarskiej Jednak w miarę zwiększania się i zmniejszania tych podzespołów wydaje się, że szanse na problemy ze spawaniem są znacznie większe
Ale czy chodzi o spawanie mechaniczne, czy ręczne, często występują błędy W tym artykule opisano dziesięć największych problemów ze spawaniem PCB, na które należy zwrócić uwagę
(Należy zwrócić uwagę na możliwe problemy ze spawaniem PCB, problemy ze spawaniem PCB）
1. Spoinę PCB-Nagrobek
Jeśli na płycie drukarskiej znajdują się oznaczone lub podniesione komponenty, oznacza to, że są one wyższe niż płyta drukarska Dzieje się to głównie w procesie lutowania bocznego, co wygląda jak nagrobek
Zwinięcie komponentów jest powszechnym problemem z płytami drukowanymi, z którymi boryka się wielu producentów płyt drukowanych Niektóre z najbardziej podstawowych powodów, dla których części zostały wspomniane, to między innymi przestępczość
Korzystanie z komponentów składających się z różnych wymagań dotyczących zgrzewania ołowiowego lub termicznego
Przebieg jest elastyczną płytką drukowaną spawaną PCB, która często zakrzywia się, gdy komponent pozostaje płaski
Linia odniesienia o niewłaściwej długości, która przypadkowo podnosi koronę, gdy wchodzi do zbiornika lutowanego

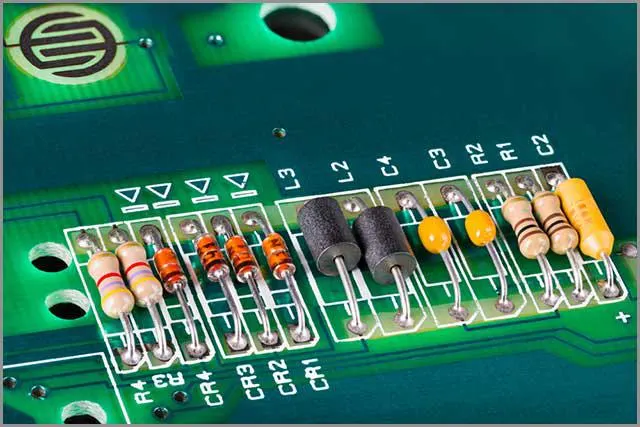

(Proces spawania płytek drukowanych podnosi uszkodzone elementy na płycie drukowanej)
2. Spoinę PCB-Mosty spawane 2.PCB
Gdy płyta drukowana jest spawana na płycie drukarskiej, może wystąpić problem mostkowania spawanego Mosty lutowane występują w chwili połączenia dwóch połączeń lutowanych Podczas łączenia dwóch połączeń lutowanych tworzy się złe połączenie, które w końcu może spowodować zwarcie w tablicy narzędzi
Kiedy dwa lub więcej styków się łączy, będziesz miał kłopoty z zarządem Niektóre ważne przyczyny mostowania lutowanego to między innymi przestępczość
Nie możemy umieścić tego samego typu części w tym samym kierunku
Musimy pozostawić wystarczającą ilość miejsca między płytą spawaną a warstwą blokującą spoinę
Projektowanie i produkcja płytek drukowanych nie zwraca uwagi na rozkład wagi Dzieje się tak zwłaszcza wtedy, gdy małe komponenty znajdują się po jednej stronie tablicy

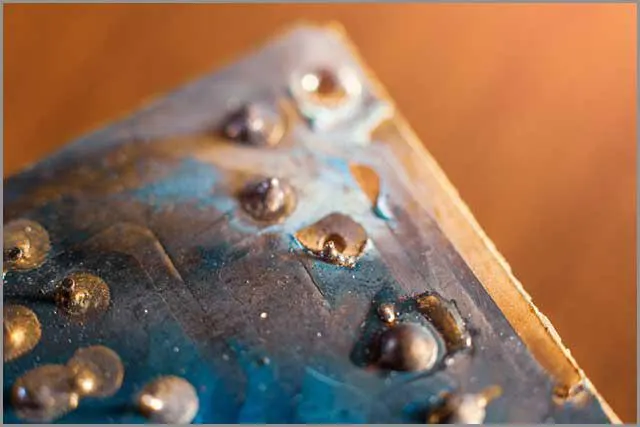

(Zdjęcie mostka diody spawanej PCB)
3. Spoinę PCB-Spawanie wielopunktowe 3.PCB
Płyta drukowana z wieloma płytami drukowanymi jest dużym wyzwaniem dla producentów podczas produkcji tych płyt drukowanych Jeśli płyta drukowana przechodzi przez maszynę do lutowania falistego, ale za dużo spawania, będzie to wielopoziomowy akumulator lutowania Zbyt duża ilość lutowania na płycie drukarskiej może ostatecznie wpłynąć na jej funkcjonalność
Podobnie jak w przypadku podniesionych komponentów i mostków lutowanych, istnieje kilka głównych powodów, dla których spawanie jest zbyt duże Niektóre z nich obejmują
Podczas połączenia falistego nie można użyć usterki do umieszczenia komponentów tego samego typu w tym samym kierunku
Korzystanie z niewłaściwej długości do stosunku płyty spawanej podczas projektowania płyty drukowanej
Przenośniki szybko działają po stronie producenta
Aby uniknąć przypadków zbyt dużej ilości lutu, warto nie popadać w entuzjazm i nie nakładać dużej ilości lutu na piny.

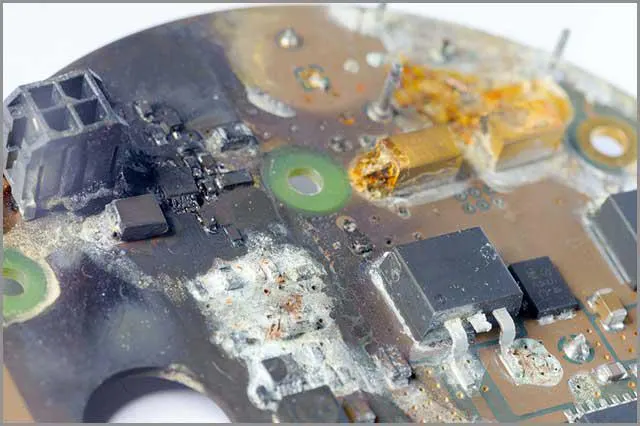

(PCB uszkodzone z powodu nadmiernego lutowania PCB)
4. Lutowanie PCB Kulki lutownicze
Kulki lutownicze są również częstym problemem przy lutowaniu, na który warto zwrócić uwagę. Kulki lutu pojawiają się jako małe kulki lutu, które przylegają do powierzchni przewodnika lub laminatów. Spoinę PCB-Kulki lutu powstają zazwyczaj podczas lutowania rozpływowego lub na fali.
Do powstania kulki lutu może doprowadzić kilka przyczyn. Do najczęstszych należą:
Odrywanie się lutu, odpadanie oraz rozpryskiwanie na płytkę podczas procesu lutowania na fali.
Nie użyliśmy prawidłowo druku pasty lutowniczej.
Użycie już utlenionych elementów elektronicznych.
Nieprawidłowe ustawienia temperatury rozpływu.
Temperatura lutowania w maszynie lub urządzeniu do lutowania na fali jest wysoka.
Ciecz lutownicza wypluwana z powrotem na płytkę po podgrzaniu topnika.

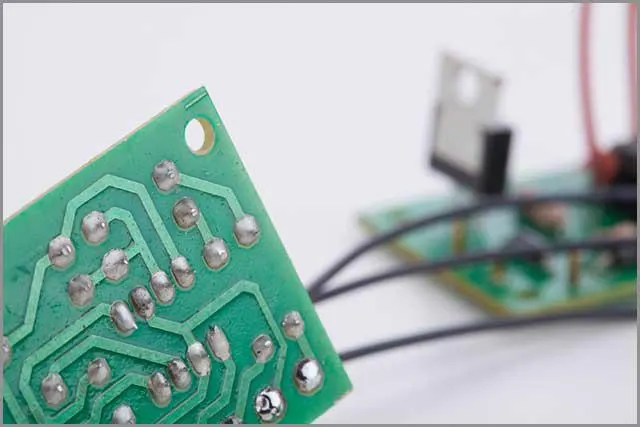

(PCB Solder balls on a PCB)
5. Spoinę PCB-PCB Lutowanie zimnych spoin
Na płytce drukowanej, zimne połączenia pojawiają się nieco pock-marked, grudki, i tępy. Ale co to jest zimne połączenie? W skrócie, zimne połączenie ma miejsce, gdy lut nie topi się całkowicie, co powoduje grudkowatą lub szorstką powierzchnię. Zimne połączenia są bardzo zawodne i są częstym problemem przy lutowaniu obwodów drukowanych, z którym boryka się wielu producentów.
Zimne połączenia występują z kilku powodów, na które warto zwrócić uwagę. Główne przyczyny zimnych połączeń to:
Lutownica lub samo złącze lutowane nie jest wystarczająco nagrzane do momentu, gdy jest potrzebne.
Bezpośrednie uziemienie padu bez uwzględnienia odprowadzania ciepła.
Nagromadzenie topnika pod płytką drukowaną powoduje nieprawidłowe przyleganie lutu do złącza.
Używaj nierównych elementów SMD w procesie projektowania.
Użyj niewłaściwej wysokości fali pomiędzy płytką drukowaną a falą lutowniczą.

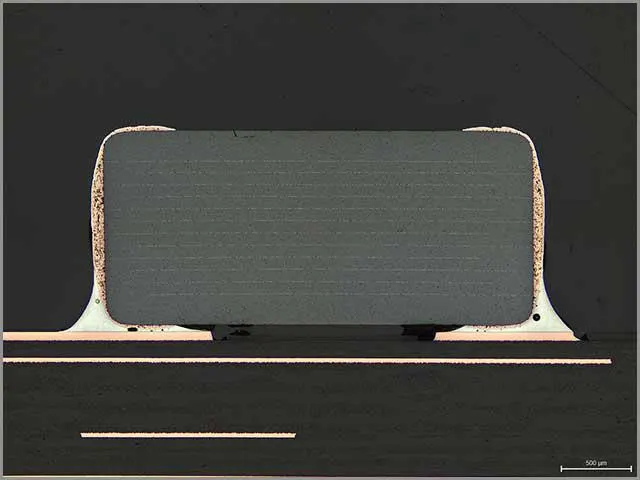

(zimne złącza na płytce drukowanej)
6. Spoinę PCB-Lutowanie PCB Przegrzane złącza
Podobnie, zbyt mało ciepła przynosi niefortunne połączenia; dużo ciepła prowadzi do bólu głowy na końcu. Z przegrzanymi połączeniami, twoje płytki drukowane nie będą odgrywać roli, którą zamierzasz. Jednak strumień spalania wynikające z przegrzanych połączeń mogą być usunięte przez ostrożne skrobanie szczoteczki do zębów lub alkoholu izopropylowego.
Niektóre z przyczyn przegrzanych połączeń to:
Ustawienie wysokiej temperatury na lutownicy.
Lut nie płynie w pożądany sposób.
Nie możemy nie czyścić brudnych wyglądających padów i stawów.
Aby jeszcze bardziej uniknąć przegrzanych stawów przypadki, a następnie wskazane jest, aby użyć czystego, i gorące PCB jest lutownica. Dodatkowo, idealne przygotowanie i czyszczenie złącza pomaga zapobiegać przypadkom przegrzanych złączy.

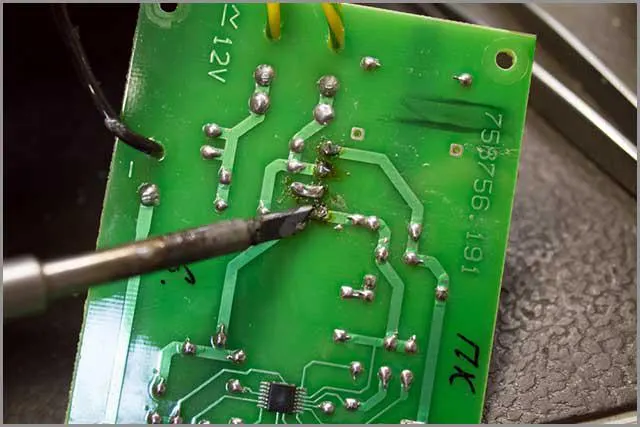

(Przegrzane złącza PCB)
7. Solder Skips
Tak jak nazwa wskazuje, lutowniczych pominięć wystąpić, gdy lutu dostać się do pominięcia niektórych padów montażu powierzchniowego. Lutowane skips są niepożądane, ponieważ pozostawiają one niepołączone pady lub obszary. Lutowane pominięcia są bardziej z nielutowanych połączeń montażowych na płytce drukowanej.
Przyczyny nielutowanych powierzchni lub lutowanych pominięć mogą obejmować takie aspekty jak:
Producent używający nieprawidłowych wysokości fali pomiędzy płytką a falą lutowniczą.
Używanie nierównych rozmiarów padów dla urządzeń SMD (Surface Mount Devices) podczas procesu projektowania przez producenta.
Gazowanie topnika pod płytką drukowaną, powodujące niewłaściwe przyleganie lutu do płytki.
Nadmierna grubość rezystancji.
Zanieczyszczony topnik.
Zablokowane dysze lub nierówne pianki podczas procesu lutowania na fali.
Zdmuchnięcie topnika.
8. Spoinę PCB-Lutowanie PCB Flagi lutownicze
Flagi lutownicze są idealnym rozwiązaniem, ponieważ zapewniają prawidłowe połączenie płytki drukowanej. Jednakże, flagi lub kolce lutownicze mogą być wskaźnikami niewystarczającej lub nieprawidłowej aplikacji topnika. Może to doprowadzić do powstania "flag" lub problemów z lutem w innych miejscach płytki.
Flagi lutownicze to powszechne problemy z PCB, których główne przyczyny obejmują:
Niekonsekwentne nakładanie topnika.
Niewłaściwa kontrola odpływu lutu pochodzącego z fali.
Utlenianie elementów płytki drukowanej z powodu złego przechowywania i transportu.
Niezgodne długości wyprowadzeń, które mogą przekraczać zalecane 2,00 mm.
Występowanie zwarć.
9. Przebarwienia lutu PCB
Chociaż ten problem z płytkami drukowanymi może wydawać się nieco kosmetyczny, to jednak warto zwrócić na niego uwagę. Odbarwienie lutu jest frustrujące, a producent musi poświęcić trochę czasu na odkrycie jego pierwotnych przyczyn. Lutownica opiera się na płytce drukowanej, lub taśma transportowa może znaleźć odbarwienie maski.
Niektóre z najbardziej znanych przyczyn odbarwienia lutu obejmują:
Producent PCB decyduje się na użycie różnych materiałów topnika lub wysokiej temperatury podczas lutowania.
PCB producenci wybierają do korzystania z różnych materiałów topnika lub wysokiej temperatury podczas lutowania.
PCB Producenci mieszają partie płytki w tym samym procesie lutowania na fali.
Dłuższe czasy przebywania.
Zmiana dostawcy obwodów drukowanych.
Musimy uruchomić płytkę drukowaną więcej niż dwa razy w zasobniku.
Na szczęście można pozbyć się przypadków odbarwienia lutu. Między innymi trzeba współpracować z firmą o znaczących i działających protokołach zapewnienia jakości.
10. Otwory wydmuchowe i otwory po kołkach
Pinhole i blowholes są łatwe do zidentyfikowania na płytce drukowanej. Wszystko, co musisz zrobić, to szukać wszelkich otworów w złączach lutowniczych. W większości przypadków otwory te rozciągają się od obserwowanej warstwy do warstw wewnętrznych. Ponadto, mogą one rozciągać się do dolnej części płyty, przynosząc problemy z łącznością.
Główne przyczyny ciosów i szpilek mogą obejmować:
Nadmiar wilgoci, która buduje się na płytce drukowanej.
Komponenty nie mogą być zorientowane w tym samym kierunku podczas spawania.
Na etapie projektowania, stosunek przelotek jest zbyt mały lub zbyt duży.

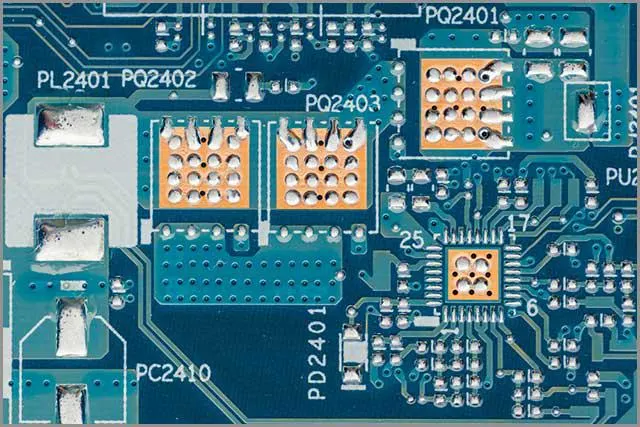

(Blowholes and pinholes in a PCB)
Podsumowanie
Tak więc masz to, niektóre z 10 najważniejszych problemów związanych z lutowaniem, które mogą przynieść szkodliwe skutki dla doskonałego projektu PCB. Musisz jednak pamiętać, że jeśli napotkasz któryś z powyższych problemów, to nie muszą one wynikać z Twojej winy.
Jeśli chcesz mieć pewność, że pozbędziesz się lub znacznie zminimalizujesz problemy z lutowaniem PCB, w OurPCB mamy kilka zaleceń. Upewnij się, że postępujesz zgodnie z wymaganymi krokami lutowania PCB, a także trzymasz pod ręką listę kontrolną DFM.
Jeśli uważasz, że lutowanie ręczne jest nieco kłopotliwe, skontaktuj się z nami. Możemy łatwo pozyskać wszystkie komponenty, a następnie zmontować z nich pełną płytę dla Ciebie. Mając ponad dziesięcioletnie doświadczenie w lutowaniu PCB, możesz nam zaufać. Zadzwoń do nas już dziś i pozwól nam zająć się Twoimi wyzwaniami związanymi z lutowaniem obwodów drukowanych, podczas gdy Ty będziesz siedział i się relaksował.
