Wiązka przewodów pompy paliwa — diagnostyka i wymiana

Wiązkę przewodów pompy paliwa sprawdza się przez oględziny przewodów i złączy oraz pomiar napięcia na zaciskach pompy pod obciążeniem. Wynik trzeba porównać z napięciem akumulatora, ponieważ straty powstają zarówno w obwodzie zasilania, jak i po stronie masy. Uszkodzoną wiązkę należy naprawić lub wymienić zgodnie ze schematem pojazdu, a przed demontażem odłączyć akumulator i wyeliminować źródła iskier.

Kiedy podejrzewać usterkę wiązki pompy paliwa?

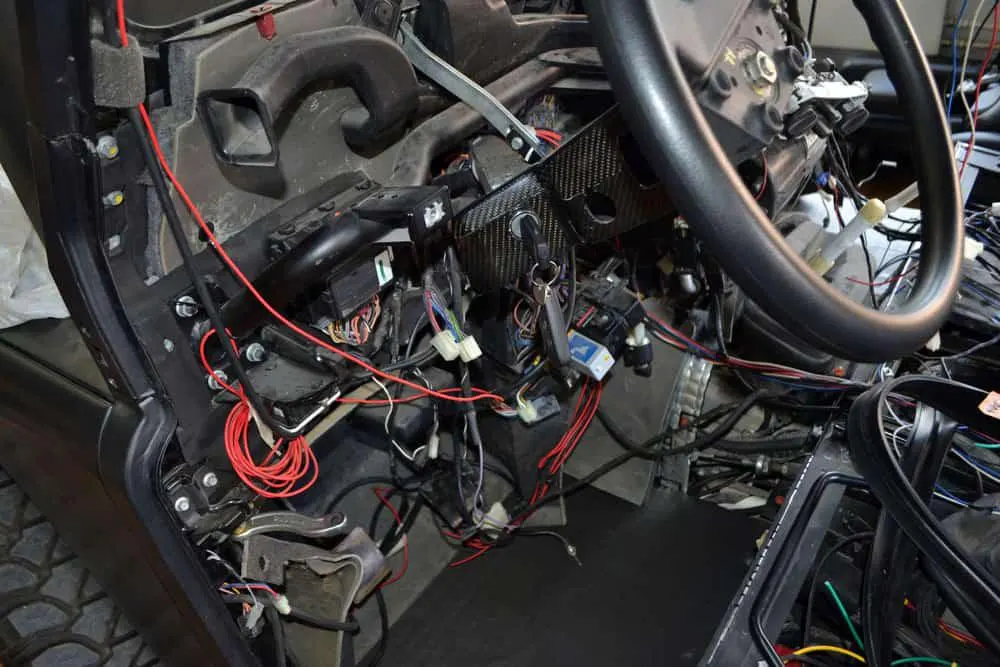

Kontrola instalacji elektrycznej samochodu

Trudności z rozruchem i nierówna praca silnika mogą wynikać z problemów z zasilaniem pompy, ale same objawy nie wskazują jeszcze uszkodzonego elementu. Przyczyną bywa skorodowane złącze, nadpalony przewód, niesprawny przekaźnik albo nieprawidłowe połączenie masowe. Dlatego przed zakupem pompy warto sprawdzić jej obwód elektryczny.

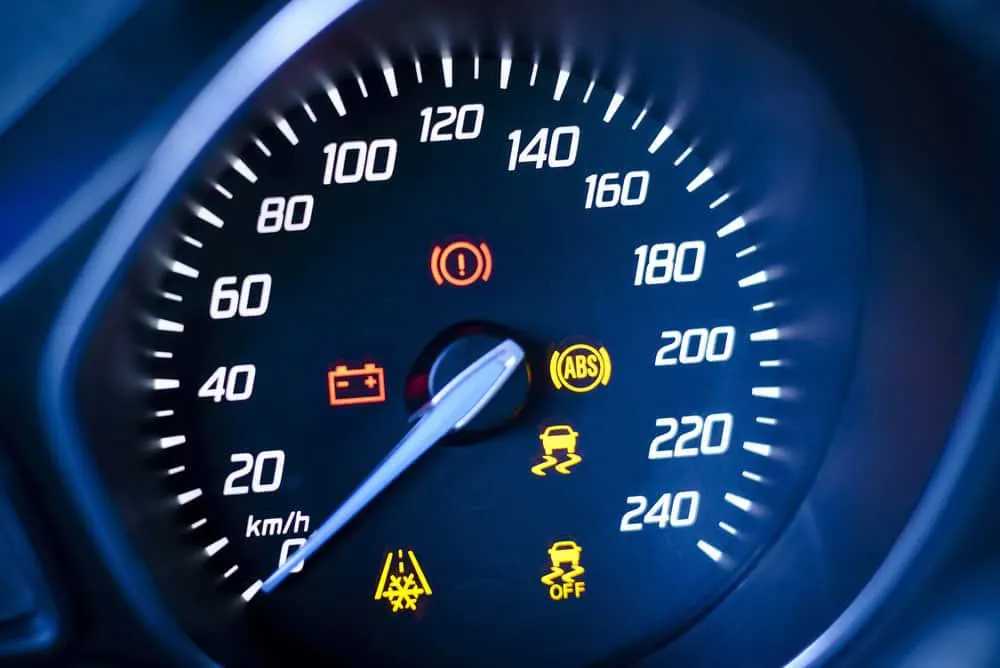

W wielu samochodach pompę słychać przez chwilę po włączeniu zapłonu. Brak tego odgłosu jest wskazówką diagnostyczną, lecz nie dowodem uszkodzenia pompy. Podobnie kontrolka silnika nie rozstrzyga, czy winna jest wiązka. Odczyt błędów może pomóc w dalszej kontroli, ale nie zastępuje pomiarów wymaganych w dokumentacji serwisowej.

Oględziny powinny objąć przewody, złącze pompy, bezpiecznik, przekaźnik i połączenia masowe. Szukaj uszkodzeń izolacji, śladów nadpalenia, przebarwień oraz osadu na stykach. Sprawdź też, czy styki nie są poluzowane i czy obudowa złącza pozostaje prawidłowo zamknięta. Widoczne uszkodzenia pomagają wskazać miejsce naprawy; ocenę zasilania uzupełnij pomiarem.

Dlaczego napięcie trzeba mierzyć przy pracującej pompie?

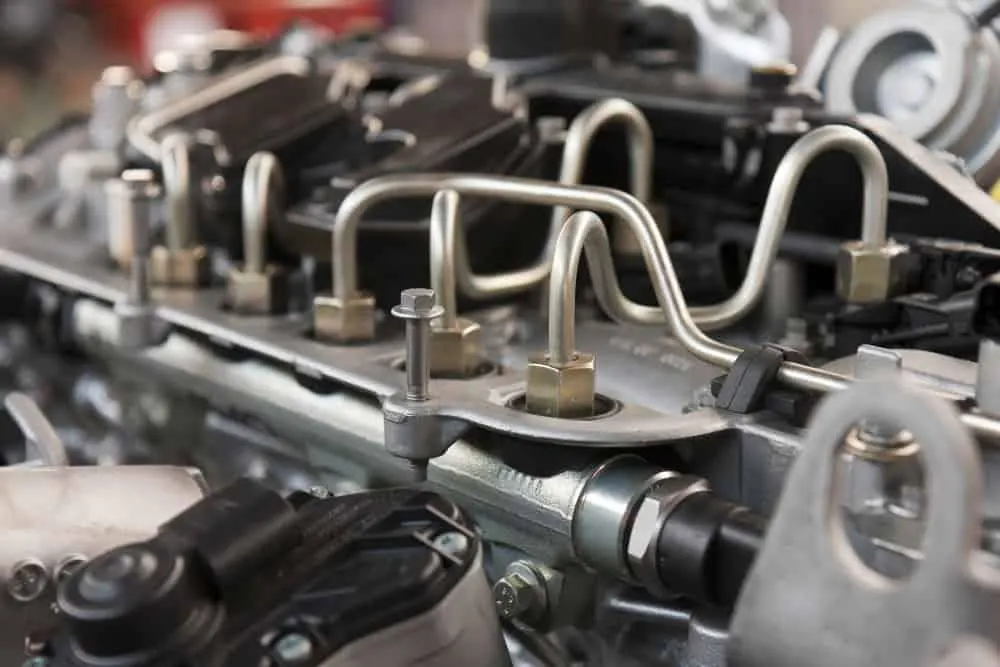

Pompa paliwa i jej zasilanie elektryczne

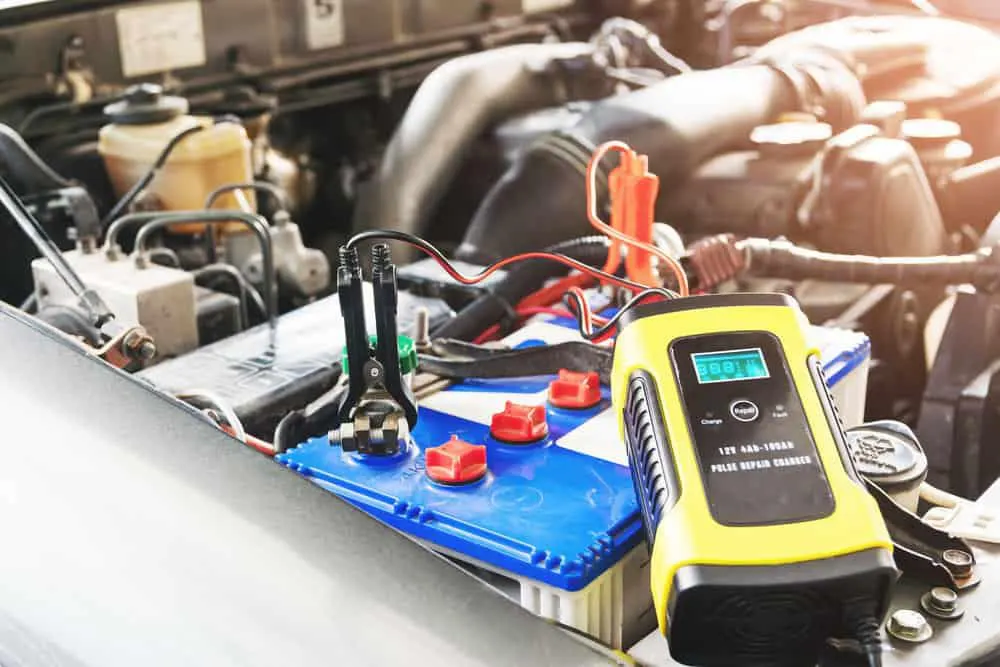

Prawidłowe napięcie akumulatora nie oznacza, że takie samo napięcie dociera do pompy. Przewody i styki mają rezystancję, a przepływ prądu powoduje na nich spadek napięcia. Połączenie o podwyższonej rezystancji ogranicza napięcie dostępne na zaciskach pompy i może się nagrzewać. Zbyt niskie napięcie zasilania może więc dawać objawy przypominające awarię samej pompy.

Diagnostykę należy prowadzić pod obciążeniem, w warunkach przewidzianych przez producenta pojazdu. Mierzy się napięcie bezpośrednio między zaciskami zasilającymi pompy i porównuje je z napięciem akumulatora w tych samych warunkach pracy. Różnica odpowiada spadkowi napięcia w wiązce i stykach. Sam pomiar na akumulatorze nie pokazuje tych strat.

Spadek po stronie zasilania sumuje się ze spadkiem po stronie masy. Kontrola wyłącznie przewodu dodatniego jest zatem niepełna. Osobne sprawdzenie obu części obwodu pomaga ustalić, gdzie szukać problemu. Wyniki trzeba odnieść do dokumentacji pojazdu lub pompy; nie należy przyjmować uniwersalnej wartości granicznej dla wszystkich instalacji.

Pomiary wymagające zasilania wykonuj według procedury serwisowej, z zachowaniem zasad pracy przy paliwie. Przed rozpinaniem złączy, demontażem i naprawą odłącz akumulator. Warunki pomiaru pod obciążeniem oraz warunki bezpiecznego demontażu należy traktować jako odrębne etapy pracy.

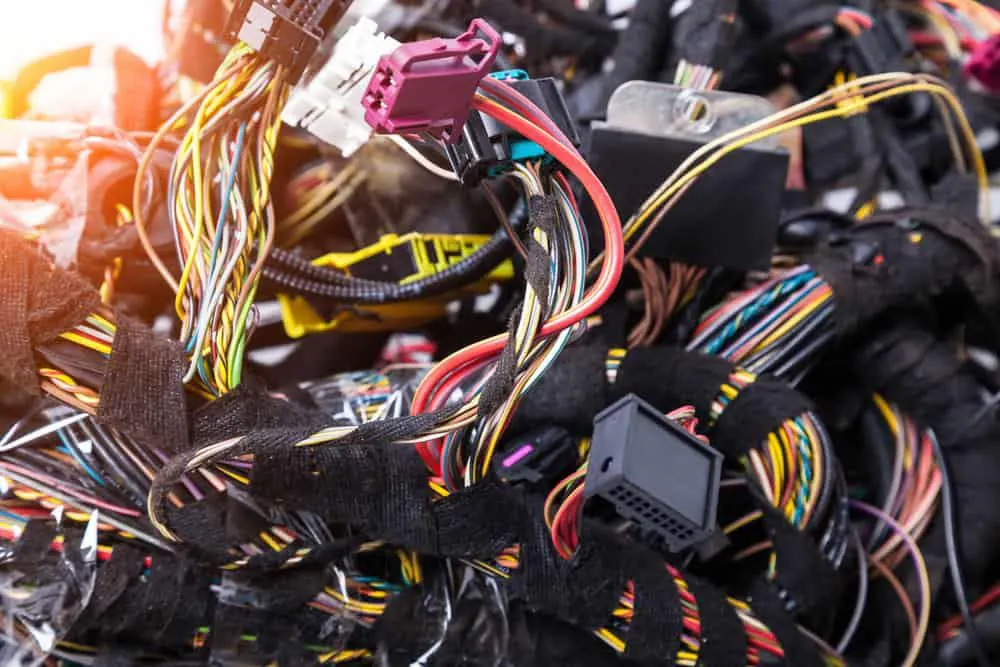

Rezystancja przewodów: porównanie AWG

Przekrój przewodu wpływa na jego rezystancję, a przez to na spadek napięcia. Poniższe wartości dotyczą typowej rezystancji przewodów miedzianych w temperaturze 20 °C. Służą do porównania wariantów w przykładzie obliczeniowym, a nie do zatwierdzenia konkretnej wiązki do montażu w samochodzie.

Przy takim samym prądzie i długości obwodu grubszy przewód daje mniejszy spadek napięcia. Nie oznacza to jednak, że sama zmiana przewodów rozwiąże problem nadpalonego złącza. Stan styków i połączeń masowych pozostaje częścią oceny całego obwodu, a uszkodzone elementy wymagają naprawy lub wymiany.

Przykład obliczeniowy: spadek napięcia w wiązce

Przyjmijmy wyłącznie na potrzeby przykładu instalację 12 V, prąd pompy 6 A oraz przewód zasilający o długości 3 m i przewód powrotny o długości 3 m. Łączna długość przewodów w obwodzie wynosi więc 6 m. Są to wartości założone, a nie parametry konkretnej pompy ani wyniki pomiarów w pojeździe.

Rezystancję przewodów obliczamy ze wzoru R = r · L, gdzie r oznacza rezystancję na jednostkę długości, a L — łączną długość przewodów zasilającego i powrotnego. Następnie korzystamy z zależności ΔU = I · R, w której I jest prądem obciążenia, a ΔU spadkiem napięcia.

Dla AWG 16 otrzymujemy: R = 13,17 mΩ/m · 6 m ≈ 79,0 mΩ = 0,079 Ω. Przy założonym prądzie spadek wynosi ΔU = 6 A · 0,079 Ω = 0,474 V, czyli 3,95 % napięcia 12 V. W obliczeniu uwzględniono oba przewody, ponieważ prąd płynie całym obwodem.

Wartości są zaokrąglone. Zestawienie pokazuje straty w samych przewodach dla przyjętych założeń; nie uwzględnia dodatkowej rezystancji styków. Nie jest też tabelą dopuszczalnych spadków napięcia. Dobór wiązki do rzeczywistej pompy wymaga danych jej producenta i wymagań instalacji pojazdu.

Ile mocy wydziela się w przewodach?

Rezystancja wiązki oznacza również straty mocy. Do ich obliczenia służy wzór P = I² · R. Dla tego samego przykładu obliczeniowego, przy założonym prądzie 6 A i przewodach AWG 16, otrzymujemy P = (6 A)² · 0,079 Ω ≈ 2,84 W.

• AWG 16: około 2,84 W strat w przewodach.
• AWG 14: około 1,79 W strat w przewodach.
• AWG 12: około 1,13 W strat w przewodach.

Podane wartości odnoszą się do całej założonej długości przewodów zasilającego i powrotnego. Pokazują, dlaczego przy tym samym obciążeniu mniejsza rezystancja ogranicza zarówno spadek napięcia, jak i straty mocy. Nie są wynikami badania gotowej wiązki i nie określają temperatury przewodów ani złącza.

Jak bezpiecznie wymienić wiązkę pompy paliwa?

Elementy układu pompy paliwa

Pracę zacznij od zapoznania się z procedurą serwisową właściwą dla pojazdu. Odłącz akumulator i wyeliminuj źródła iskier oraz otwartego ognia. Zapewnij wentylację i nie prowadź demontażu przy otwartym układzie paliwowym pozostającym pod ciśnieniem. Błędne połączenie może spowodować uszkodzenie pompy, przegrzanie przewodów lub pożar.

1. Udokumentuj przebieg wiązki. Przed wyjęciem przewodów sfotografuj ich ułożenie i złącza. Zdjęcia pomagają odtworzyć trasę, ale podstawą połączeń pozostaje schemat elektryczny.
2. Uzyskaj dostęp do uszkodzonych elementów. Ostrożnie zdejmij osłony, taśmę lub peszel, a następnie rozłącz i wyjmij wiązkę zgodnie z instrukcją serwisową.
3. Porównaj wiązki przed montażem. Sprawdź zgodność połączeń ze schematem pojazdu i dokumentacją zestawu. Kolory przewodów zamiennych mogą różnić się od fabrycznych, dlatego identyfikuj przewody według funkcji.
4. Wykonaj połączenia właściwymi narzędziami. Jeżeli naprawa wymaga zaciskania końcówek, użyj narzędzia przeznaczonego do danego typu styku. Izolacja nie może znaleźć się w miejscu zacisku elektrycznego.
5. Ułóż i zamocuj wiązkę. Zabezpiecz ją przed ścieraniem i ciepłem, zachowując trasę z dala od części ruchomych oraz gorących. Sprawdź zamknięcie złączy i stan osłon.

Przy okazji wymiany nie pomijaj uszkodzonych styków ani połączeń masowych. Nowy odcinek przewodu nie usuwa usterek pozostałej części obwodu. Jeśli demontaż obejmował elementy układu paliwowego, przed uruchomieniem sprawdź ich prawidłowe złożenie i szczelność zgodnie z procedurą producenta.

Lista kontrolna po naprawie wiązki

Odbiór naprawy powinien objąć zarówno połączenia elektryczne, jak i mocowanie przewodów. Poniższa lista określa zakres kontroli, lecz nie zastępuje wartości granicznych z dokumentacji pojazdu, pompy i złącza.

• Ciągłość i rezystancja: sprawdź obwód zasilania oraz obwód masy zgodnie z procedurą serwisową.
• Brak zwarć: potwierdź, że przewód zasilający nie ma niezamierzonego zwarcia do masy.
• Osadzenie styków: skontroluj mocowanie, zaczepy i blokady złącza. Wymaganą siłę wyciągnięcia styku ustal według specyfikacji złącza.
• Zabezpieczenie obwodu: sprawdź, czy bezpiecznik jest dobrany do przewodu i obciążenia zgodnie z dokumentacją.
• Ochrona mechaniczna: oceń osłony przed ścieraniem i ciepłem oraz odstęp od elementów ruchomych i gorących.
• Napięcie pod obciążeniem: po przygotowaniu układu do bezpiecznego uruchomienia porównaj napięcie na pompie z napięciem akumulatora.

Zapisz wyniki pomiarów i porównaj je z wymaganiami właściwymi dla naprawianego pojazdu. Założone wartości z przykładu obliczeniowego nie są kryteriami odbioru. Ocena naprawy wymaga sprawdzenia rzeczywistego obwodu, a nie tylko potwierdzenia, że pompę ponownie słychać.

FAQ — najczęstsze pytania o wiązkę pompy paliwa

Czy prawidłowe napięcie akumulatora wyklucza usterkę wiązki?

Nie. Spadek napięcia powstaje w przewodach i stykach podczas przepływu prądu. Trzeba zmierzyć napięcie na zaciskach pompy pod obciążeniem i porównać je z napięciem akumulatora w tych samych warunkach.

Czy pompa paliwa zawsze pobiera 6 A?

Nie. Wartość 6 A jest wyłącznie założeniem przykładu obliczeniowego. Wymagania dotyczące konkretnej pompy należy sprawdzić w jej dokumentacji lub dokumentacji pojazdu.

Czy grubszy przewód wystarczy do usunięcia problemu?

Przy tym samym prądzie i długości grubszy przewód zmniejsza spadek napięcia. Nie naprawi jednak skorodowanego styku, poluzowanego złącza ani uszkodzonego połączenia masowego. Każdy z tych elementów wymaga kontroli.

Jaki bezpiecznik zastosować po wymianie wiązki?

Bezpiecznik dobiera się do przewodu i obciążenia zgodnie z wymaganiami pojazdu. Nie należy wyznaczać jego wartości na podstawie przykładowego prądu użytego w tym artykule.

Podsumowanie

Sprawdzenie wiązki pompy paliwa wymaga oględzin, kontroli obwodu zasilania i masy oraz pomiaru napięcia przy obciążeniu. Obliczenia pomagają zrozumieć wpływ rezystancji, ale o doborze części i ocenie naprawy decyduje dokumentacja pojazdu. Po wymianie sprawdź również styki, bezpiecznik, osłony i przebieg przewodów.
