XY Plotter-Jeśli zmagasz się z rysunkami technicznymi, ploter XY może być tym, czego potrzebujesz, aby zwiększyć dokładność druku. Czasami nazywane ploterami piórkowymi, plotery XY obsługują drukowanie na dużych arkuszach papieru i innych materiałach. Możesz również uzyskać różne kolory na swoich rysunkach. Przeczytaj nasz artykuł, aby uzyskać więcej informacji na temat ploterów XY i ich funkcji.
Co to jest Ploter XY?

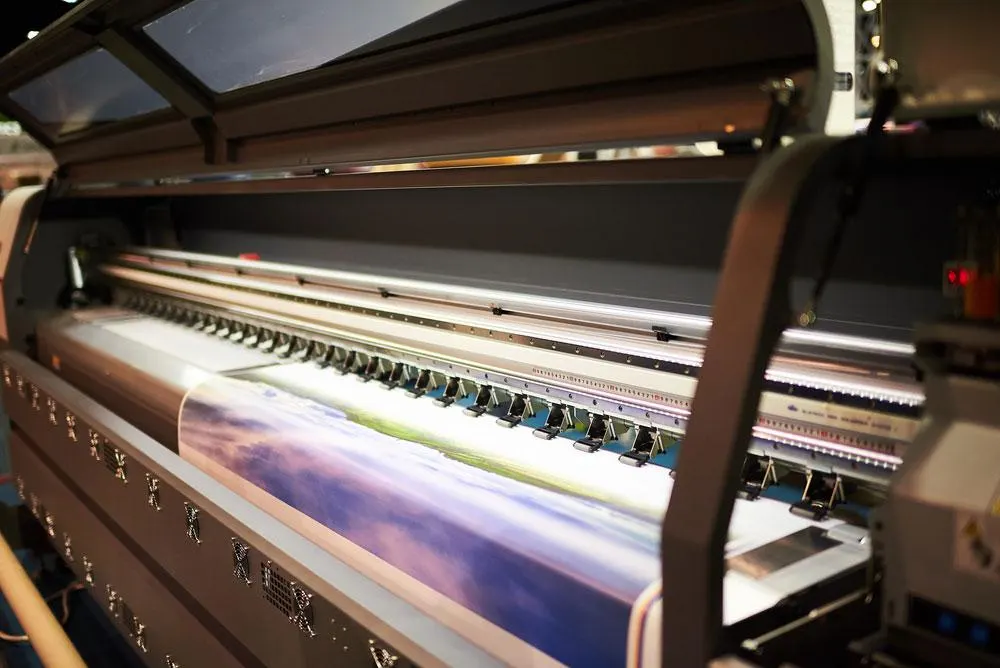

Ploter XY różni się od tego Plotera Ink-Jet.
Plotery to systemy sprzętu komputerowego, które tworzą grafikę wektorową. Ale w przeciwieństwie do drukarek, które mają tonery, ploter produkuje rysunki za pomocą ołówków, markerów i długopisów. Niektóre mają nawet noże do cięcia przez twardsze materiały, takie jak winyl i skóra. Ponadto, ploter rysuje linie ciągłe, podczas gdy drukarka tworzy sekwencję kropek na papierze.
Najlepszą częścią jest to, że plotery zachowują formaty plików, jakość obrazu i format obrazu pomimo rysowania tego samego wzoru powtarzalnie.
Ploter może być peryferyjnym rozszerzeniem komputera lub samodzielną maszyną z wewnętrznym procesorem. Poza tym, można używać ploterów do rysunków specjalistycznych, takich jak projekty inżynierskie, wykresy biznesowe, mapy i plany architektoniczne.
Zatem ploter XY tworzy grafikę ciągłą, działając na osi X i Y. I to w przeciwieństwie do tradycyjnych ploterów, które kontrolują tylko oś y. Standardowe plotery wymagają od użytkowników ciągłego zasilania osi x pożądanymi zmiennymi.
XY Plotter-Jak działa ploter XY?
Ploter XY składa się z cewki i dwóch silników krokowych, przy czym robot zaznacza na papierze dane wprowadzone przez komputer. Mikrokontroler prowadzi silniki krokowe, podczas gdy pióro idzie w górę i w dół.
Ponadto silniki krokowe łączą się z gwintowanymi systemami jezdnymi.
Fuzja osi X i Y tworzy płaszczyznę X-Y, pozwalając platformie usiąść w dowolnym miejscu na dwuwymiarowej powierzchni. Plotery XY działają jak drukarki 3D, ponieważ ich ruch odbywa się wzdłuż współrzędnych XY. Ale zamiast działać wzdłuż osi Z, jak w przypadku drukarki 3D, plotery XY mają serwomotory do podnoszenia i opuszczania pióra.

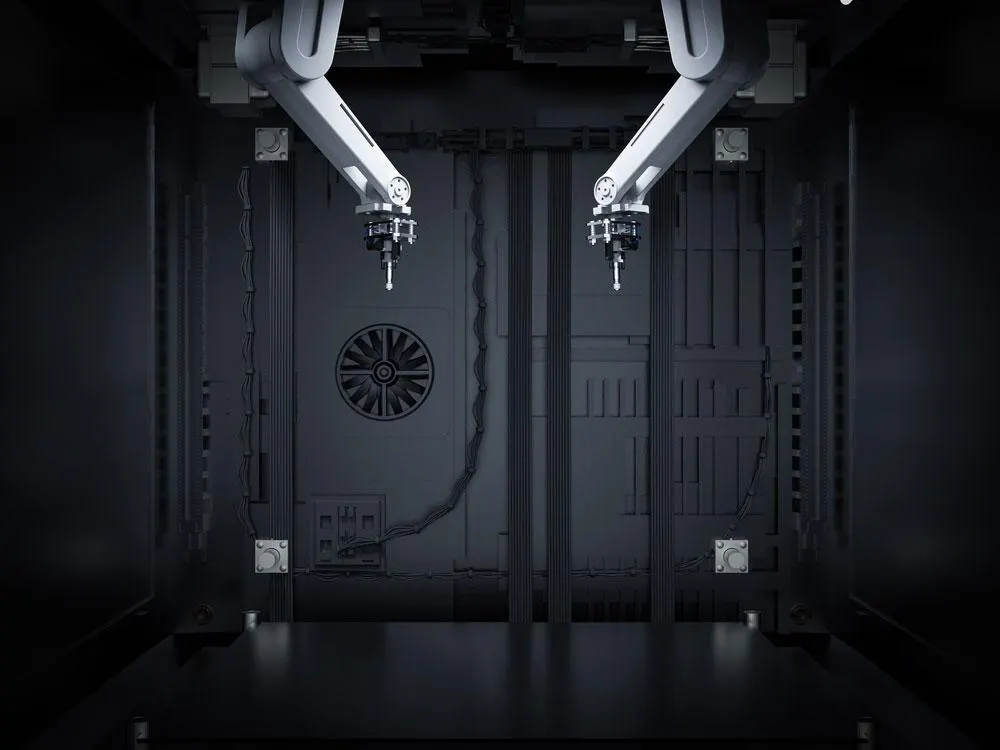

renderowanie 3d drukarka 3d z iniektorem
dysza
Dodatkowo, przełączniki na krawędziach osi X i Y prowadzą ploter w kierunku oryginału. Ponadto, zapobiegają one działaniu poza swoim zakresem. Zakładając, że Twoje polecenie pióra w górę to (400,400), nową współrzędną będzie X=400, Y=400, choć pióro nic nie narysuje. Z drugiej strony, polecenie pióra w dół (1100, 500) spowoduje narysowanie linii przy przesunięciu pióra do X=1100, Y=500.
Jak zrobić robota z ploterem XY za pomocą Arduino?

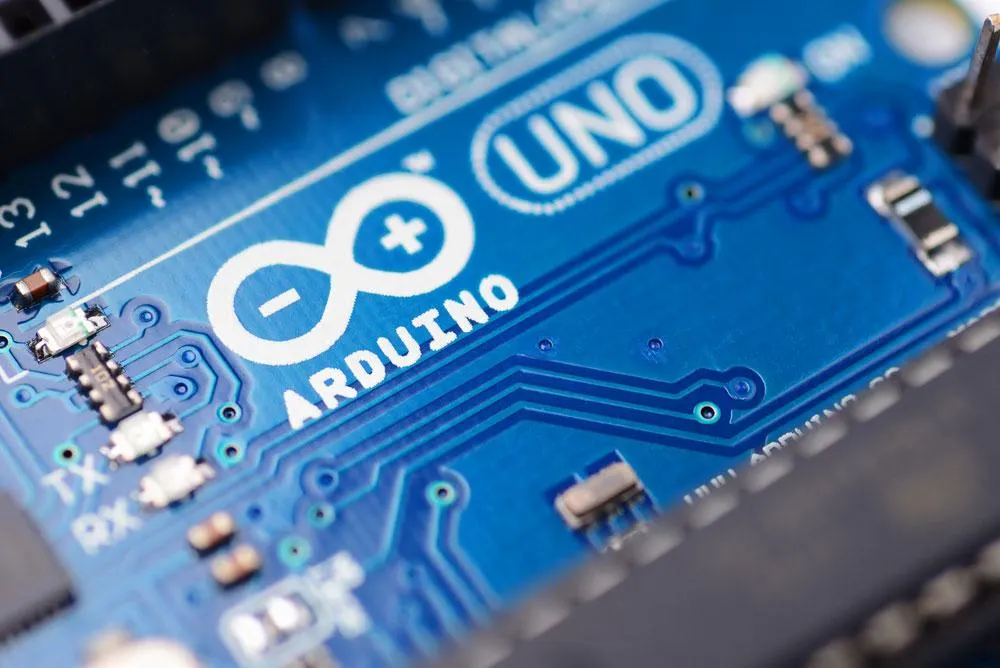

Mikrokontroler Arduino Uno jest przydatny do wykonania robota XY Plotter.
Oto przewodnik krok po kroku jak skonstruować ploter XY.
Czego potrzebujesz
Płytka sterująca Arduino Uno
Kod źródłowy Arduino IDE
Oprogramowanie CAM, które jest kompatybilne z Twoim ploterem XY Arduino
Tarcza FabScan
SilentStepSticks i ochraniacze
Firmware
Narzędzia do pisania
Zasilacz
Koło zębate GT2
Tarcza silnika
Servo
Silnik krokowy
Sterownik silnika IC
Pas GT2
XY Plotter-Kroki
Zmierz obszar rysowania
Obszar rysowania jest mniejszy niż powierzchnia robocza. Oto kilka istotnych pomiarów podczas budowy zestawu robota plotera XY.
XY Plotter-Ustawienie sprzętu
Zamontuj pas na szynie i owiń go wokół silnika za pomocą kółek pomocniczych. Następnie podłącz elementy Arduino do odpowiednich gniazd. Ponadto, podłączając Arduino Uno, podłącz tarczę FabScan nad nim oraz ochraniacz StepStick na slotach 1 i 2 silnika.
Określ wymiary maszyny poligraficznej
Igła do poligrafu i rysunek
Otwórz przetwarzanie i przejdź do kontrolera poligrafu
Kliknij na 'Run' aby uruchomić kod Arduino.
Przejdź do 'Setup' na pasku narzędzi.
Ustaw szerokość i wysokość maszyny
Dostosuj obszar rysowania
Kliknąć na "Center Page", po czym wybrać wartość POS Y równą 120
Po kliknięciu na 'Center Home Point', ustawić wartość POS Y na 120
Zdefiniuj ustawienia koła pasowego i silnika krokowego
Wyrównaj MM Per Rev z pasem i kołem pasowym
Następnie wyrównaj Steps Per Rev z silnikiem krokowym.
Ustawienia serwomotoru
Wybierz 'Serial Port' i wybierz port Arduino. Po wybraniu właściwego portu pojawi się zielony alert "No Serial Connection".
Następnie kliknij "Command Queue", aby aktywować transmisję.
Na koniec wybierz 'Upload Lift Range' i kliknij na 'Test Lift Range' aby przetestować silnik serwera
XY Plotter-Załaduj obraz wektora
Zapisz swoje ustawienia i ładuj je przy każdym włączeniu programu
Wybrać ekran główny w zakładce "input".
Wybierz ręcznie gondolę 'Set Home' i przesuń ją do wcześniej ustalonego punktu domowego.
Wybierz 'Set Home', a następnie 'Set Pen Position'.
Określ obszar rysowania klikając na 'Set Area' i wybierając 'Set Frame'.
XY Plotter-Rysowanie wektora
Ustaw swój obraz na format SGV
Kliknij na 'Load Vector'.
Zmień rozmiar obrazu za pomocą 'Resize Vector'.
Wybierz 'Move Vector', aby przesunąć swój obraz
Dostosuj obszar wydruku za pomocą 'Wybierz obszar' i 'Ustaw ramkę na obszar'.
Kliknij na 'Draw Vector', aby uruchomić urządzenie.
Plotery piórkowe: Najlepsze plotery XY

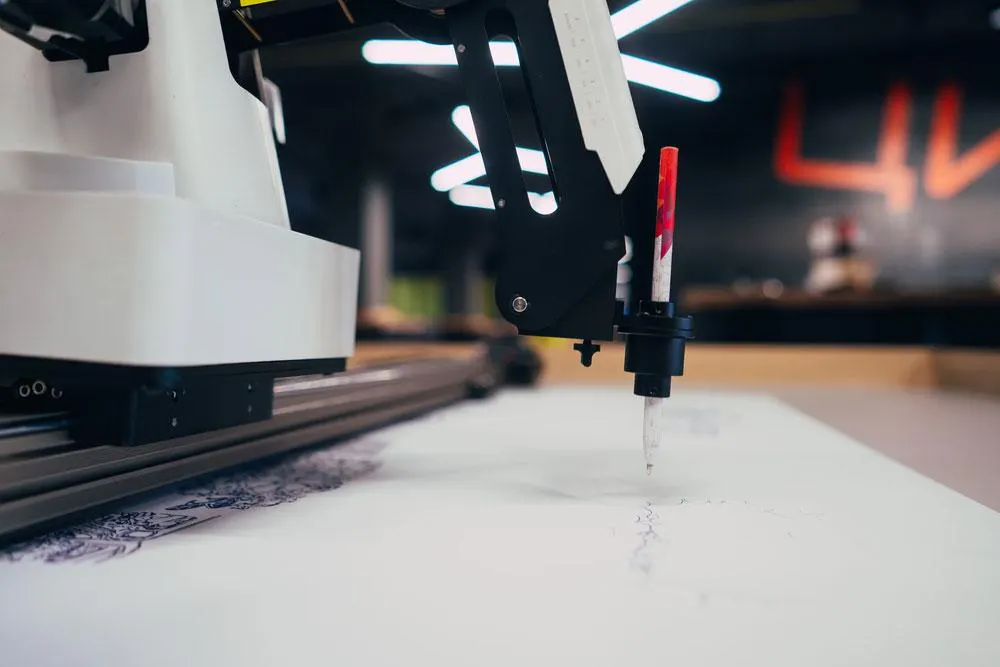

Plotter piórkowy
Ploter piórkowy ma różne zastosowania. Ale niezależnie od jego zastosowania, ploter XY powinien być niedrogi i łatwy w konfiguracji i obsłudze. Oto kilka ploterów XY, które możesz rozważyć dla swojego projektu
XY Plotter-AxiDraw V3
Ten ploter XY jest dziełem Evil Mad Scientist, kalifornijskiego laboratorium, które produkuje materiały do bioprintingu. Obsługuje różne narzędzia do pisania, od permanentnych markerów do wiecznych piór. Ponadto, posiada konstrukcję, którą można serwisować w terenie, co gwarantuje dłuższą pracę.
Inną wyjątkową cechą jest rozszerzalna głowica rysująca. Ponieważ rozciąga się ona poza korpus maszyny, głowica rysująca pozwala na pracę na powierzchniach większych niż ploter.
AxiDraw
Dom Robotów
To urządzenie doskonale nadaje się do dużych kreacji, dzięki powierzchni plotowania A3. Jednak jego duży rozmiar wymaga od Ciebie samodzielnego złożenia, ponieważ dostarczany jest w osobnych elementach. Możesz również kupić konstrukcję A4. Chociaż obejmuje mniejszy obszar, możesz przekształcić ten model w grawer laserowy.
XY Plotter-iDraw
Robot może przechylić wieczne pióro do 45 stopni, co pozwala mu naśladować różne pismo ręczne. Oprócz obsługi różnych piór, ploter iDraw pozwala użytkownikom na grawerowanie skóry, papieru, a nawet drewna.
Uwagi: To nie są jedyne niezawodne plotery XY na rynku. Możesz również rozważyć urządzenia takie jak ploter XY firmy Makeblock i model GoooGi Geek-Lab Assembled.
XY Plotter-Fotoploter

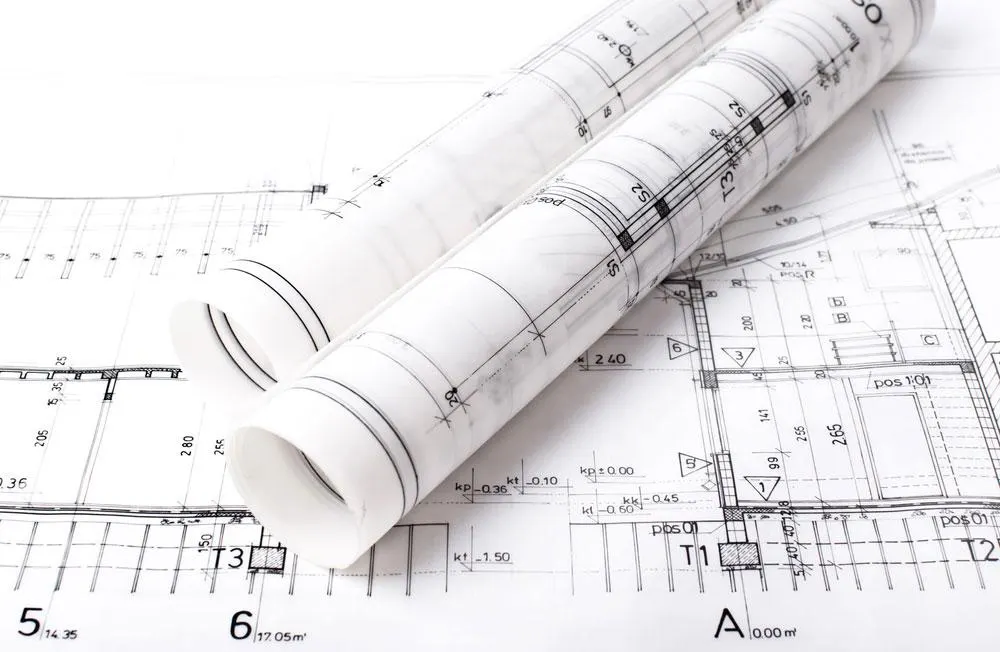

Rysunek projektu architektonicznego
To urządzenie optyczne wykorzystuje światło do tworzenia obrazów na różnych nośnikach. Fotoplotery mają głównie zastosowanie przemysłowe, np.
specjalistyczne projektowanie graficzne,
frezowanie chemiczne,
pakowanie układów scalonych,
oraz produkcja płytek drukowanych (PCB).
Firma Gerber Scientific zaprojektowała pierwszy fotoploter w latach 60-tych. Firma opracowała również standard Gerber, który jest zalecanym formatem dla obrazów PCB, takich jak maski lutownicze i warstwy miedzi.
Na koniec, najnowszy rozwój obrazów polega na bezpośrednim obrazowaniu laserowym Używa ksenonowych lamp i mocnych laserów, aby kierować odpornością optyczną na wykończone płyty
Wyciąg informacyjny
W tym artykule wyjaśniono, co to jest ploter XY i jak działa, a także niektóre modele na rynku Jeśli lubisz robić coś takiego jak maszyna do cięcia Ponadto, jeśli będziesz chciał coś wyjaśnić, skontaktuj się z nami Odpowiemy w najkrótszym czasie
