Płytka dwuwarstwowa PCB ma dwie warstwy miedzi rozdzielone rdzeniem izolacyjnym, zwykle FR-4. Sprawdza się wtedy, gdy można rozmieścić elementy i poprowadzić połączenia z zachowaniem ciągłej drogi powrotnej prądu. Cztery warstwy warto rozważyć przy gęstych obudowach BGA, szybkich interfejsach, wymaganej impedancji kontrolowanej oraz trudnościach ze spełnieniem wymagań kompatybilności elektromagnetycznej. O wyborze decydują wymagania obwodu, a nie sama liczba elementów.
Jak jest zbudowana płytka dwuwarstwowa?

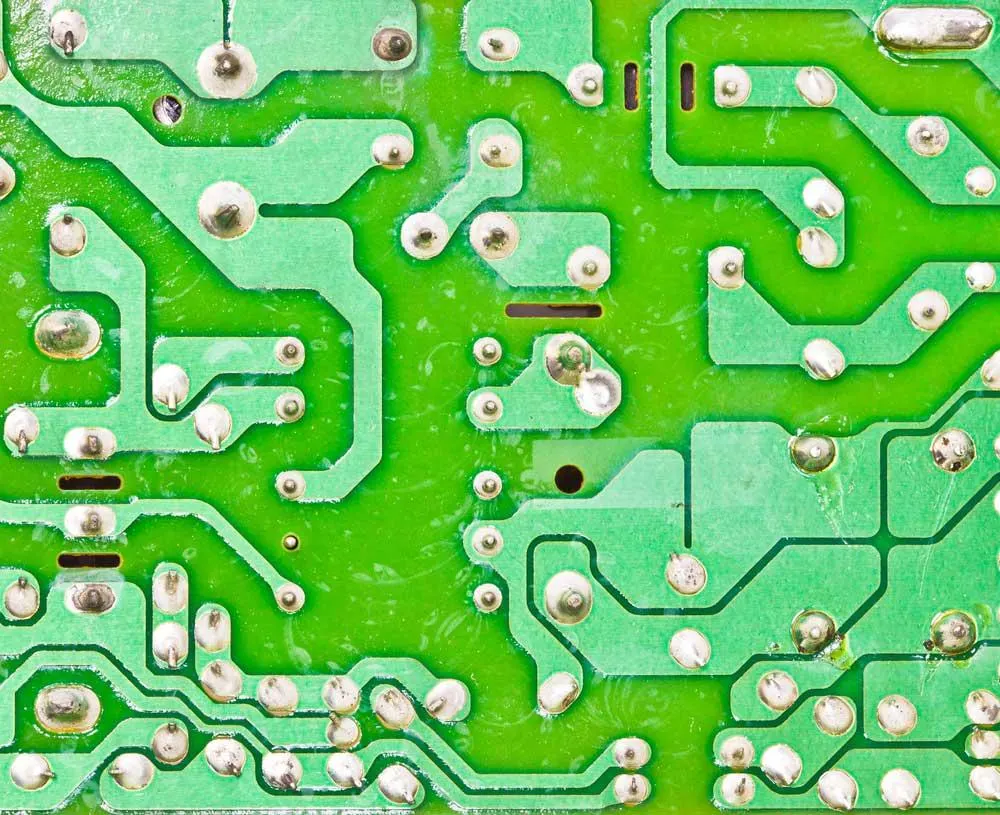

Podstawowy przekrój to miedź — rdzeń FR-4 — miedź. FR-4 jest laminatem zbrojonym włóknem szklanym, z żywicą epoksydową. Stanowi podłoże mechaniczne i izoluje obie strony elektrycznie. Z miedzi powstają ścieżki, pola lutownicze oraz większe obszary połączone z masą lub zasilaniem. W tej konstrukcji nie ma wewnętrznej warstwy miedzi: zarówno górna, jak i dolna leżą na powierzchni rdzenia.
Określenie „dwustronna” odnosi się tutaj do rozmieszczenia miedzi. Elementy można zamontować po jednej albo po obu stronach; nie zmienia to liczby warstw przewodzących. Płytka jednostronna ma miedź tylko po jednej stronie, więc po przeciwnej nie otrzymuje automatycznie płaszczyzny masy. Druga warstwa zwiększa swobodę prowadzenia połączeń, ale nie gwarantuje mniejszych wymiarów ani lepszej pracy każdego obwodu.
Maska lutownicza osłania wybrane obszary miedzi i ogranicza rozpływanie się lutowia poza pola lutownicze. Warstwa opisowa zawiera oznaczenia elementów, polaryzacji i złączy. Żadnej z nich nie wlicza się do liczby warstw miedzi. W typowej płytce dwuwarstwowej izolację zapewnia gotowy rdzeń; nie trzeba dodawać osobnej warstwy materiału wiążącego po wykonaniu ścieżek.
Jak warstwy łączą się przez otwory metalizowane?
Połączenie elektryczne między stronami zapewnia miedź na ściankach otworów metalizowanych, oznaczanych PTH. Przelotka służy do przeprowadzenia połączenia między warstwami. Otwór metalizowany może też przyjmować wyprowadzenie elementu do montażu przewlekanego. Samo wywiercenie otworu w laminacie nie łączy obu powierzchni: potrzebna jest przewodząca metalizacja połączona z polami miedzi.
Grubość miedzi na ściance otworu jest odrębnym parametrem od grubości miedzi na powierzchni. Wymaganie średniej grubości według IPC-6012 wynosi minimum 20 µm dla klasy 2 oraz 25 µm dla klasy 3. Przed wpisaniem tych wartości do zamówienia należy sprawdzić aktualne wydanie normy i warunki jego zastosowania. Wartość średnia nie jest tym samym co minimum lokalne ani kompletnym kryterium odbioru otworu.
Przelotka ma również rezystancję i indukcyjność. Dobór jej geometrii oraz liczby przelotek w połączeniu zasilającym wymaga osobnej oceny. Wyniku obliczenia dopuszczalnego prądu ścieżki nie można bezpośrednio przypisać pojedynczemu otworowi.
Grubość płytki i miedzi: typowe parametry
Grubość całej płytki wpływa między innymi na dopasowanie do obudowy i złączy. Grubość miedzi określa przekrój przewodnika wraz z szerokością ścieżki. To dwa różne parametry: zwiększenie grubości laminatu nie zwiększa obciążalności prądowej ścieżki. Sam grubszy rdzeń nie stanowi też uniwersalnego sposobu na ograniczenie przesłuchów.
| Parametr | Typowa wartość lub ograniczenie | Uwaga projektowa |
|---|---|---|
| Układ warstw | Miedź — FR-4 — miedź | Obie warstwy przewodzące są zewnętrzne. |
| Grubość płytki | Orientacyjnie 1,6 mm | Wartość i tolerancję dobierz do wymagań mechanicznych. |
| Grubość miedzi | Orientacyjnie 1 oz ≈ 35 µm ≈ 1,38 mil | Uzgodnij, czy specyfikacja dotyczy folii początkowej, czy miedzi gotowej płytki. |
| Miedź w otworze PTH | Średnio minimum 20 µm dla klasy 2; 25 µm dla klasy 3 | Sprawdź aktualne wydanie IPC-6012 i pełne kryteria odbioru. |
| Masa i zasilanie | Współdzielą dwie warstwy z połączeniami sygnałowymi | Brakuje dodatkowych, osobnych płaszczyzn wewnętrznych. |
| Impedancja i zakłócenia | Kontrola trudniejsza przy ograniczonej powierzchni masy | Potrzebne są dane materiałowe i znana geometria połączeń. |
| Szerokości, odstępy i otwory | Zależne od projektu i uzgodnionej technologii | Nie przyjmuj uniwersalnych minimów dla każdej płytki dwuwarstwowej. |
FR-4 nie oznacza jednej niezmiennej wartości przenikalności elektrycznej ani identycznych właściwości cieplnych wszystkich laminatów. Dane do obliczeń pobierz z karty katalogowej konkretnego materiału. W dokumentacji określ też wymagane tolerancje, ponieważ nominalna grubość bez tolerancji nie opisuje w pełni gotowej płytki.

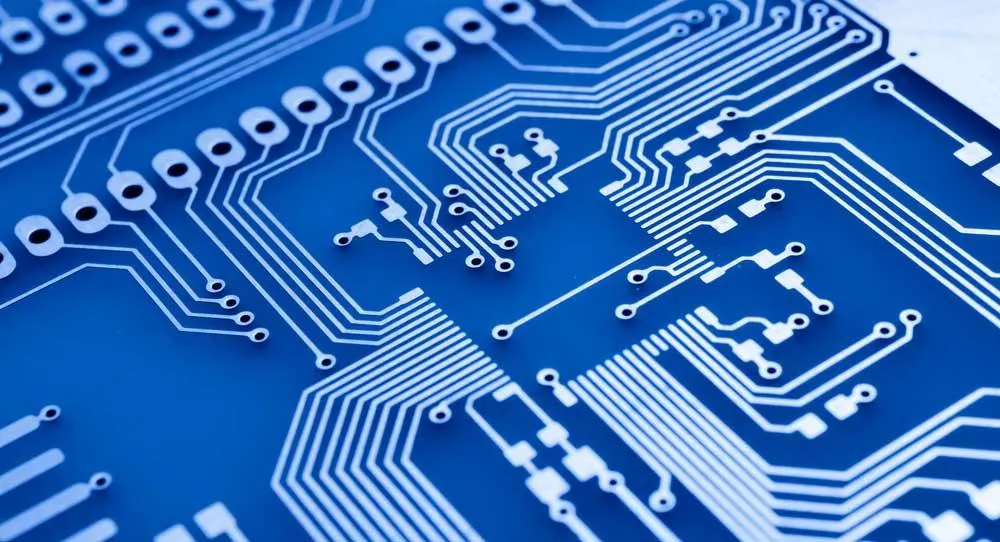

Prowadzenie sygnałów, masy i zasilania
Prąd płynie w zamkniętym obwodzie. Projektowanie połączenia obejmuje więc ścieżkę sygnałową i drogę powrotną. Izolacyjny rdzeń zapobiega bezpośredniemu zwarciu warstw, lecz nie usuwa sprzężeń elektromagnetycznych. Przy szybkich zmianach sygnału istotna staje się geometria całej pętli, a nie wyłącznie zgodność połączeń ze schematem.
Dobrym punktem wyjścia jest przeznaczenie jednej strony przede wszystkim na możliwie ciągły obszar masy. Po drugiej można prowadzić większość sygnałów i zasilanie. Krótkie odcinki ścieżek na stronie masy bywają potrzebne, ale nie powinny rozcinać jej tak, by prąd powrotny musiał omijać długie szczeliny. Samo wypełnienie wolnego miejsca miedzią nie dowodzi ciągłości masy.
- Zacznij od rozmieszczenia elementów. Ustaw współpracujące układy blisko siebie, uwzględniając położenie złączy i obwodów zasilania.
- Skracaj pętle prądowe. Szczególnie starannie prowadź obwody o gwałtownych zmianach prądu oraz połączenia kondensatorów odsprzęgających.
- Chroń drogę powrotną. Unikaj prowadzenia ważnych sygnałów nad przerwami w obszarze masy.
- Sprawdzaj przewężenia. Szeroki obszar zasilania połączony wąskim odcinkiem nadal ma ograniczenie w tym odcinku.
Kondensatory odsprzęgające rozmieszczaj zgodnie z kartami katalogowymi układów, z krótkimi połączeniami do zasilania i masy. Oceniaj również zbocza sygnałów: niska częstotliwość ich powtarzania nie oznacza automatycznie łagodnych zmian napięcia. Nie ma jednej granicznej częstotliwości, poniżej której każda płytka dwuwarstwowa będzie poprawna.
Przykład obliczeniowy: szerokość ścieżki a prąd
Do wstępnego oszacowania można użyć zależności opartej na wykresach IPC-2221:
I = k · ΔT0,44 · A0,725
I oznacza prąd w amperach, ΔT przyrost temperatury ścieżki względem otoczenia, a A pole przekroju miedzi w mil². Jednostka mil to tysięczna część cala, czyli 0,0254 mm. Współczynnik k wynosi 0,048 dla warstwy zewnętrznej oraz 0,024 dla wewnętrznej. Na płytce dwuwarstwowej obie warstwy są zewnętrzne.
Założenia przykładu: miedź 1 oz o przyjętej grubości 1,378 mil, ścieżka zewnętrzna, stały przekrój i dopuszczony przyrost temperatury ΔT = 10 K. Jest to obliczenie orientacyjne, bez szczegółowego modelu obudowy, chłodzenia i nagrzewania od sąsiednich elementów.
Dla szerokości 10 mil przekrój wynosi A = 10 · 1,378 = 13,78 mil². Po podstawieniu otrzymujemy I = 0,048 · 100,44 · 13,780,725 ≈ 0,89 A. Pozostałe szerokości oblicza się w ten sam sposób:
| Szerokość ścieżki | Przekrój miedzi | Orientacyjny prąd przy ΔT = 10 K |
|---|---|---|
| 10 mil = 0,254 mm | 13,78 mil² | 0,89 A |
| 20 mil = 0,508 mm | 27,56 mil² | 1,46 A |
| 50 mil = 1,27 mm | 68,90 mil² | 2,84 A |
Aby oszacować szerokość dla 1 A, przekształcamy wzór: A = [1 / (0,048 · 100,44)]1/0,725 ≈ 16,3 mil². Następnie dzielimy przekrój przez grubość miedzi: w = 16,3 / 1,378 ≈ 11,8 mil, czyli około 0,30 mm.
To przybliżenie z wykresów, a nie gwarancja dopuszczalnego prądu. Wynik trzeba odnieść do rzeczywistej temperatury otoczenia, odprowadzania ciepła, tolerancji wykonania i przewężeń. Długość ścieżki wpływa dodatkowo na rezystancję i spadek napięcia, których ten rachunek nie sprawdza. Obliczenie nie zastępuje oceny cieplnej projektu ani weryfikacji prototypu w przewidywanych warunkach pracy.
Jak powstaje dwuwarstwowa PCB i czym różni się jej montaż?
Produkcja rozpoczyna się od laminatu pokrytego miedzią z obu stron. Proces obejmuje przygotowanie otworów i ich metalizację oraz odwzorowanie wzorów przewodzących z usunięciem zbędnej miedzi. Następnie wykonywane są między innymi maska lutownicza, wykończenie odsłoniętych pól, opisy i obrys. Szczegółowa kolejność operacji zależy od technologii; przelotki nie powstają przez samo wytrawienie powierzchni.

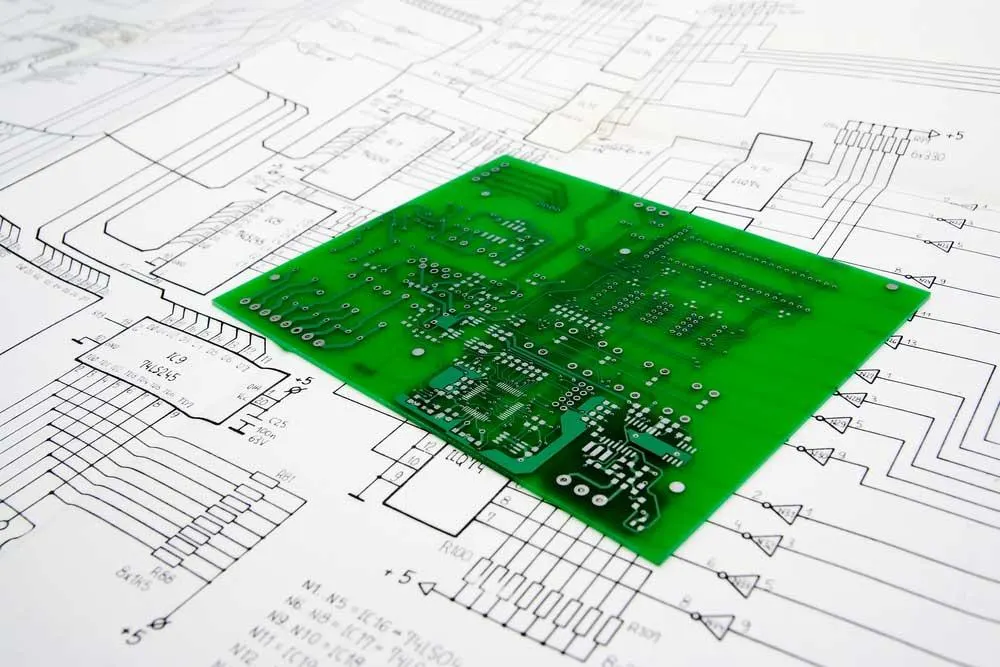

Dokumentacja dla producenta płytek PCB powinna jednoznacznie określać obie warstwy miedzi, otwory, obrys oraz wymagania materiałowe. Sprawdzenie zgodności elektrycznej gotowej płytki z danymi produkcyjnymi pomaga wykrywać przerwy i zwarcia, ale nie potwierdza poprawności działania zaprojektowanego urządzenia.

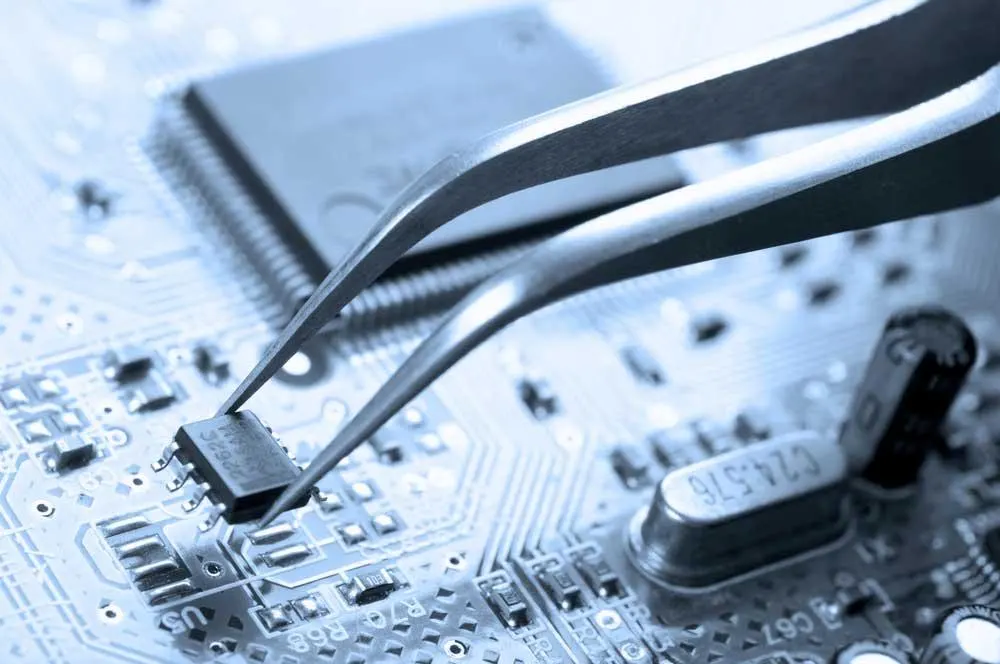

Montaż przewlekany i powierzchniowy to sposoby osadzania oraz lutowania elementów, a nie dwa rodzaje budowy laminatu. Można je łączyć na jednej płytce dwuwarstwowej. Przygotowując dokumentację do montażu PCB, uwzględnij strony montażu, oznaczenia elementów i dostęp do pól. Dwie warstwy miedzi nie wymuszają montażu dwustronnego.
Zastosowania i ograniczenia dwóch warstw
Dwie warstwy mogą wystarczyć w prostych sterownikach, modułach czujników, układach pomocniczych, panelach przycisków i nieskomplikowanych obwodach zasilających. To przykłady zastosowań, nie reguła doboru. Nawet niewielki moduł może wymagać szczególnej kontroli zakłóceń, jeśli zawiera czuły tor analogowy lub obwód przełączający duży prąd.
W porównaniu z jedną warstwą druga powierzchnia miedzi ułatwia omijanie połączeń i wydzielenie obszaru masy. Ograniczeniem pozostaje wspólna przestrzeń dla sygnałów, masy i zasilania. W miarę zagęszczania ścieżek rośnie ryzyko rozcięcia masy i wydłużenia tras. Nie należy utożsamiać tej konstrukcji z mniejszą trwałością: niezawodność zależy także od materiałów, wykonania i warunków eksploatacji.
Wymagania termiczne, wilgotność, obciążenia mechaniczne i przewidywany czas użytkowania trzeba rozpatrywać osobno. Zwiększenie liczby warstw nie usuwa automatycznie problemów cieplnych ani nie zapewnia odporności środowiskowej. Nie przesądza też o grubości gotowej płytki — tę określa cały przekrój materiałowy.
Kiedy przejść na cztery warstwy?
Cztery warstwy pozwalają wydzielić wewnętrzne płaszczyzny odniesienia i zapewnić więcej miejsca na połączenia. Korzyść zależy od ich rozmieszczenia oraz odległości między miedzią. Sama zmiana liczby warstw nie zapewnia właściwej impedancji ani zgodności z wymaganiami kompatybilności elektromagnetycznej, czyli EMC.

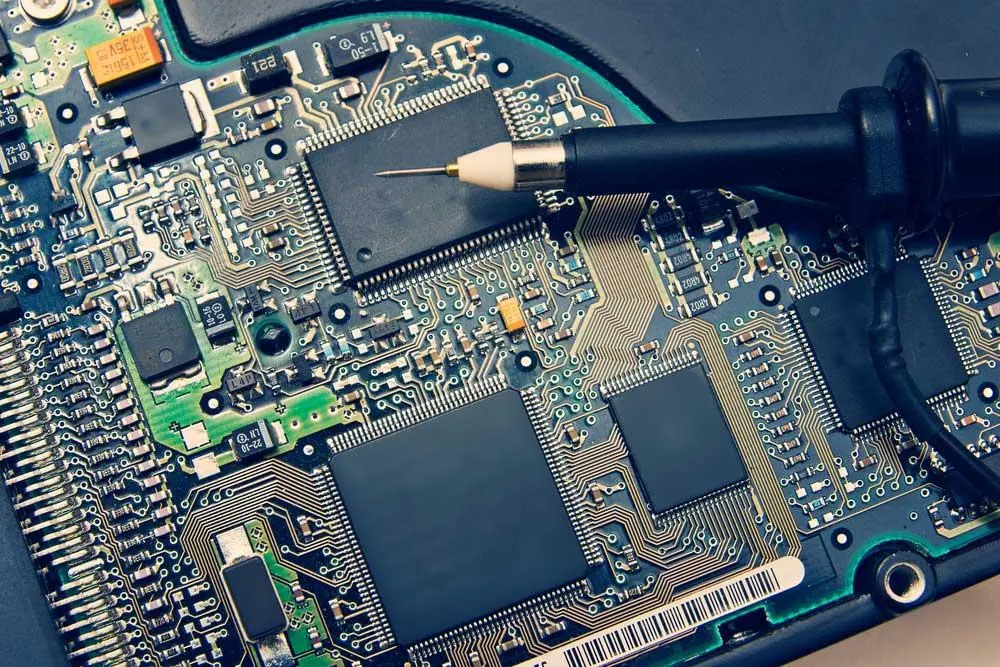

- Gęste obudowy BGA: wyprowadzenie połączeń spod siatki pól może przekraczać możliwości dwóch warstw. Cztery warstwy są kierunkiem do rozważenia, ale nie zawsze wystarczą.
- Szybkie interfejsy: ciągła płaszczyzna odniesienia ułatwia utrzymanie przewidywalnej drogi powrotnej i geometrii tras.
- Impedancja kontrolowana: potrzebne są uzgodniony przekrój laminatu, dane materiałowe oraz odpowiednie szerokości i odstępy ścieżek.
- Wymagania EMC: dodatkowe warstwy mogą ułatwić ograniczenie pętli prądowych, lecz nadal trzeba sprawdzić cały układ, złącza i przewody.
- Brak miejsca na poprawne połączenia: jeśli każda nowa ścieżka rozcina masę lub wymusza długi objazd, warto ponownie ocenić liczbę warstw.
Decyzję podejmuj po rozmieszczeniu najważniejszych elementów i ocenie krytycznych połączeń. Nie czekaj, aż cała płytka zostanie poprowadzona kosztem drogi powrotnej. W obwodach wielowarstwowych ukryte połączenia są również trudniej dostępne przy naprawach i przeróbkach, co warto uwzględnić podczas planowania prototypu.
Co wpływa na wycenę płytki dwuwarstwowej?
Do porównania ofert potrzebna jest wspólna specyfikacja: wymiary, ilość, materiał, grubość miedzi, geometria otworów, wykończenie pól i wymagania kontroli. Same określenia „dwie warstwy” oraz „FR-4” nie wystarczają do rzetelnej wyceny. Koszt wykonania laminatu należy też rozpatrywać osobno od kosztu elementów i montażu.
Przy wyborze między dwiema a czterema warstwami uwzględnij pracochłonność projektu i ryzyko kolejnych zmian. Ograniczanie liczby warstw za wszelką cenę może utrudnić uzyskanie poprawnego układu. Porównuj warianty spełniające te same wymagania elektryczne i mechaniczne, bez zakładania stałej różnicy kosztów.
Lista kontrolna przed zamówieniem płytki dwuwarstwowej
- Przekrój: określ materiał, grubość płytki, grubość miedzi i tolerancje.
- Połączenia: wykonaj kontrolę reguł projektu i usuń niepołączone obwody oraz niezamierzone zwarcia.
- Masa: obejrzyj jej rzeczywistą ciągłość po wypełnieniu obszarów miedzi; sprawdź szczeliny i odizolowane fragmenty.
- Prąd i temperatura: oceń najwęższe ścieżki, przelotki, spadki napięcia i nagrzewanie w obudowie.
- Otwory: rozróżnij metalizowane i niemetalizowane, sprawdź średnice końcowe oraz pola wokół otworów.
- Montaż: skontroluj polaryzację, orientację złączy, dostęp do pól i odstępy między elementami.
- Dane produkcyjne: obejrzyj eksport obu warstw miedzi, masek, opisów, obrysu i wierceń w przeglądarce.
- Odbiór i prototyp: uzgodnij wymagania jakościowe oraz sposób sprawdzenia funkcji, temperatury i zakłóceń.
Podsumowanie
Płytka dwuwarstwowa jest dobrym wyborem, gdy zapewnia miejsce na połączenia i ciągłą drogę powrotną prądu. Parametry 1,6 mm i 1 oz traktuj jako orientacyjne, a obliczenia ścieżek jako punkt wyjścia. Jeśli gęstość połączeń, impedancja lub wymagania EMC utrudniają poprawne prowadzenie obwodu, rozważ cztery warstwy i uzgodnij ich przekrój przed dalszym projektowaniem.
