CoolTerm to prosty terminal portu szeregowego używany przez inżynierów, techników i hobbystów do komunikacji z urządzeniami podłączonymi do komputera. Sprawdza się przy uruchamianiu mikrokontrolerów, modułów GPS, sterowników serw i innych układów wysyłających dane przez UART, RS-232 albo konwerter USB-UART.
Takie narzędzie przyspiesza diagnostykę: pokazuje, co urządzenie nadaje, pozwala wysłać komendę testową i zapisać log. Zamiast zgadywać, czy problem leży w firmware, przewodach czy konfiguracji, można sprawdzić ruch na porcie szeregowym wprost.
Poniżej znajdziesz praktyczny przewodnik po CoolTerm: do czego służy, jakie ma funkcje i jak wykorzystać go do monitorowania danych z Arduino.
Co to jest CoolTerm?
Podłączanie urządzenia przez port szeregowy.
CoolTerm jest lekką aplikacją do komunikacji szeregowej. Nie jest klasycznym emulatorem terminala typu VT100; jego zadanie jest prostsze i bardziej praktyczne: otworzyć wybrany port COM lub urządzenie szeregowe, ustawić parametry transmisji i umożliwić wysyłanie oraz odbieranie danych.
Program jest dostępny jako freeware dla Windows i macOS, a także w wersjach dla Linuksa i Raspberry Pi. Najczęściej pracuje z konwerterami USB-UART, adapterami RS-232/RS-485, płytkami Arduino oraz urządzeniami, które udostępniają konsolę diagnostyczną.
Monitorowanie danych między komputerem a urządzeniem jest jednym z podstawowych etapów uruchamiania elektroniki. Terminal szeregowy pozwala sprawdzić komunikaty firmware, odpowiedzi czujnika oraz zgodność parametrów transmisji: prędkości, bitów danych, parzystości i bitów stopu.
Cechy szczególne CoolTerm
Adapter portu szeregowego używany do komunikacji z urządzeniem.
Zapisywanie i ponowne wczytywanie ustawień połączenia.
Konfigurowalne opóźnienia znaków, linii i pakietów.
Sprzętowa i programowa kontrola przepływu, między innymi CTS, DTR oraz XON/XOFF.
Wizualne wskaźniki stanu linii portu szeregowego.
Obsługa wielu równoczesnych połączeń, jeśli komputer ma dostępne odpowiednie porty.
Wysyłanie plików tekstowych oraz danych wpisywanych z klawiatury.
Lokalne echo danych nadawanych lub odbieranych, przydatne podczas testów pętli zwrotnej.
Zastosowania CoolTerm
Port szeregowy pozwala szybko sprawdzić wymianę danych między komputerem a urządzeniem.
CoolTerm przydaje się wszędzie tam, gdzie urządzenie komunikuje się prostym interfejsem szeregowym. Po podłączeniu sprzętu wybiera się port, ustawia parametry transmisji i otwiera połączenie. W przykładach z Arduino często używa się 9600 b/s, czyli Serial.begin(9600), ale prędkość zawsze trzeba dopasować do programu i urządzenia.
Aplikacja działa z układami TTL UART oraz z urządzeniami RS-232, o ile zastosowano właściwy konwerter poziomów. Pozwala przełączać zakończenie linii, na przykład LF albo CR/LF, oraz pracować w trybie surowym lub liniowym. To ważne, bo wiele modułów AT i odbiorników GPS wymaga określonych znaków końca komendy.
CoolTerm można wykorzystać do komunikacji z odbiornikami GPS, mikrokontrolerami, sterownikami serw, modułami radiowymi i urządzeniami przemysłowymi. Jeśli dostępnych jest kilka portów, program może utrzymywać więcej niż jedno połączenie jednocześnie.
Największą zaletą CoolTerm jest prostota. W wielu testach nie potrzeba rozbudowanego środowiska programistycznego; wystarczy stabilny terminal, który pokaże odebrane bajty, pozwoli wysłać komendę i zapisze wynik do pliku.
Inne zastosowania CoolTerm
Połączenie szeregowe używane podczas testów wymiany danych.
Automatyzacja prostych zadań przez skrypty.
Zapisywanie i ładowanie profili połączeń dla różnych urządzeń.
Lokalne echo danych wysyłanych i odbieranych.
Obsługa znaków specjalnych w transmisji.
Wyświetlanie danych jako tekst albo w formacie szesnastkowym HEX.
Równoczesne połączenia z wieloma portami szeregowymi, jeśli są dostępne w systemie.
Jak wykorzystać CoolTerm do monitorowania danych Arduino
Adapter szeregowy używany przy testach z płytką Arduino.

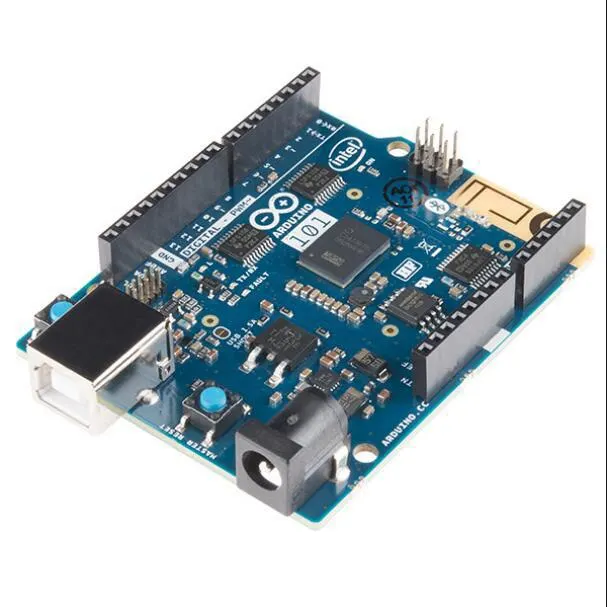

Arduino jest popularną platformą mikrokontrolerową, a interfejs szeregowy to jeden z najprostszych sposobów wymiany danych z komputerem. Program może wysyłać odczyty z czujników, komunikaty diagnostyczne albo wyniki pomiarów, a CoolTerm pozwala je odebrać i zapisać bez dodatkowej aplikacji.
Takie podejście sprawdza się przy testach transmisji, uruchamianiu prototypów i szybkim sprawdzaniu, czy czujnik reaguje zgodnie z oczekiwaniami. Trzeba tylko pamiętać, że ustawienia portu w CoolTerm muszą odpowiadać konfiguracji w kodzie Arduino.
Wymagane materiały
Krok pierwszy: pobierz i uruchom CoolTerm
Pobierz CoolTerm dla swojego systemu, rozpakuj archiwum i uruchom aplikację. W większości przypadków nie jest potrzebna instalacja; ważne, aby system widział konwerter USB-UART lub płytkę Arduino jako port szeregowy.
Krok drugi: przygotuj kod Arduino

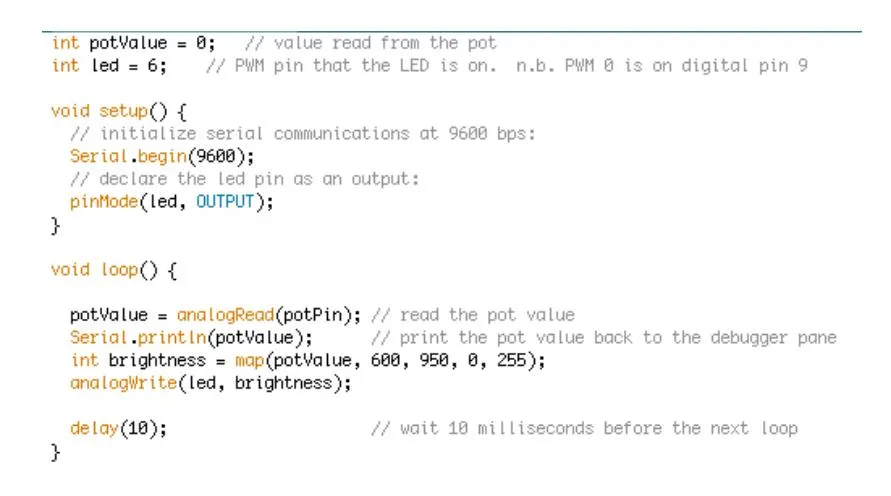

W programie Arduino zainicjuj port przez Serial.begin(9600), a następnie wysyłaj dane funkcjami Serial.print() albo Serial.println(). Dla odczytów analogowych warto przesyłać jedną próbkę w każdej linii, co ułatwia analizę w arkuszu.
Krok trzeci: połącz port szeregowy w CoolTerm
Podłącz Arduino przez USB, otwórz CoolTerm i przejdź do ustawień połączenia. Wybierz właściwy port, ustaw tę samą prędkość co w kodzie, na przykład 9600 b/s, oraz typowe parametry 8N1: 8 bitów danych, brak parzystości i 1 bit stopu. Następnie kliknij przycisk połączenia.

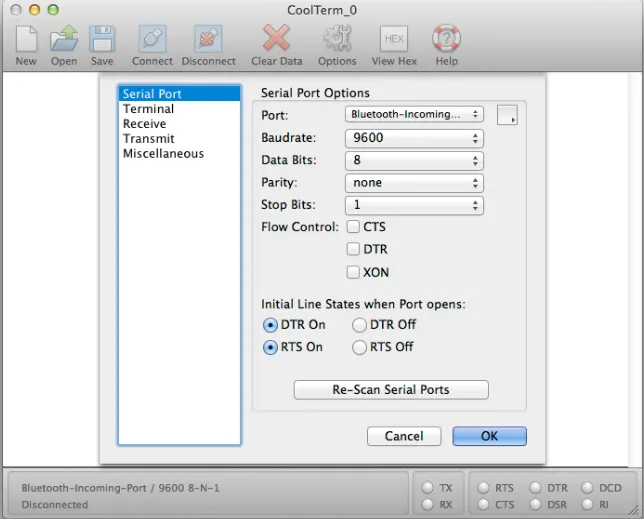

Ustawienia połączenia w CoolTerm.
Krok czwarty: rozpocznij zapis danych
Po połączeniu w oknie terminala powinny pojawić się dane z Arduino. Jeśli chcesz utworzyć log, włącz przechwytywanie danych i wskaż miejsce zapisu pliku tekstowego lub binarnego. To prosty sposób na zebranie dłuższej serii pomiarów.
Krok piąty: narysuj wykres danych
Otwórz zapisany plik w programie Microsoft Excel lub innym arkuszu kalkulacyjnym. Jeżeli każda próbka znajduje się w osobnej linii, zobaczysz jedną kolumnę liczb gotową do analizy.
Kliknij opcję wstawiania wykresu.
Wybierz wykres liniowy.
Zatwierdź wariant wykresu liniowego dla serii danych.
Krok szósty: sprawdź wynik
Po wykonaniu tych kroków powinien powstać wykres pokazujący zmiany wartości w czasie. Jeśli przebieg wygląda nielogicznie, wróć do połączeń, masy układu, prędkości transmisji i sposobu formatowania danych w kodzie Arduino.
Alternatywy dla CoolTerm
dterm (DTerm)
dterm to prosty terminal tekstowy dla systemów uniksowych. Jest przydatny, gdy potrzebujesz szybkiego dostępu do portu szeregowego bez interfejsu graficznego. Nie zastępuje wszystkich funkcji CoolTerm, ale sprawdza się przy wysyłaniu komend i odbieraniu odpowiedzi.
Wybór między dterm a CoolTerm zależy od środowiska pracy. Konsola jest wygodna do szybkiego otwarcia portu, a CoolTerm lepiej sprawdzi się przy logach, widoku HEX i profilach połączeń.
minicom
minicom to popularny program terminalowy dla Linuksa i innych systemów uniksowych. Obsługuje konfigurację portu szeregowego, pracę z modemami, książkę wybierania oraz emulację terminali ANSI i VT102. Dobrze pasuje do komputerów bez środowiska graficznego.
W praktyce minicom jest dobrym wyborem na stanowiskach linuksowych, serwerach i urządzeniach embedded. CoolTerm jest wygodniejszy dla osób, które wolą graficzny interfejs, szybkie profile połączeń i łatwy zapis danych do pliku.
Podsumowanie
CoolTerm jest prostym, ale bardzo użytecznym narzędziem do komunikacji szeregowej. Pozwala wybrać port, ustawić prędkość transmisji, bity danych, parzystość, bity stopu i kontrolę przepływu, a następnie obserwować lub zapisywać dane wysyłane przez urządzenie.
Komunikacja szeregowa pozostaje ważna w elektronice, bo wymaga niewielu linii sygnałowych i jest łatwa do uruchomienia na mikrokontrolerach, czujnikach oraz modułach komunikacyjnych. CoolTerm upraszcza diagnostykę takiego interfejsu, szczególnie wtedy, gdy trzeba szybko sprawdzić prototyp albo zebrać dane pomiarowe.
Użycie CoolTerm zwykle sprowadza się do wybrania portu, ustawienia parametrów transmisji i kliknięcia połączenia. Najczęstsze problemy wynikają z błędnej prędkości, złego zakończenia linii, braku wspólnej masy albo niewłaściwego konwertera poziomów logicznych.
Terminal szeregowy pomaga również przy testach płytek PCB po montażu: można sprawdzić bootloader, komunikaty diagnostyczne, odpowiedzi modułów i zachowanie firmware przed przekazaniem urządzenia do dalszej integracji.
