Kwestie bezpieczeństwa powinny zawsze być szczególnym problemem podczas radzenia sobie z urządzeniami elektronicznymi. Chcesz zaprojektować ochronę ESD? Co powinieneś zwracać uwagę w takim przypadku?
Sprawdź ten artykuł i poznaj wszystkie szczegóły. W tym artykule przedstawimy projekt, funkcję i efekt tego urządzenia.
Co jest ESD?

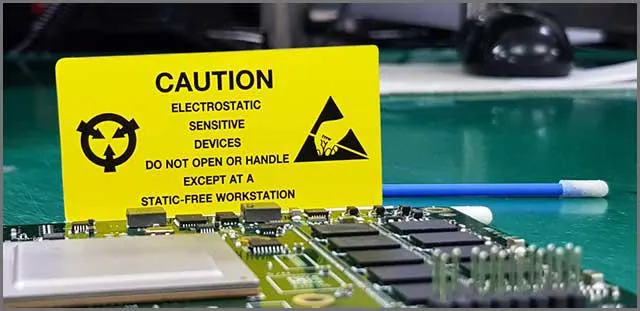

Skrót ESD stoi na dwie rzeczy. Pierwszym jest urządzenie wrażliwe na elektrostatyczne urządzenie, które oznaczają każdy element elektryczny, który może uszkodzić ładunek statyczny. Półprzewodniki i nie-przewodniki, takie jak narzędzia i osoby, przenoszą ten ładunek.
Niektóre wspólne urządzenia obejmują karty komputerowe, diody LED, diody laserowe, tranzystory MOSFET i rezystory.
Możesz także napotkać, że ESD opisuje wyładowanie elektrostatyczne. Jest to nieoczekiwana energia elektryczna, która występuje, gdy dwa obiekty z ładunkiem elektrycznym skontaktuj się z dotknięciem lub krótki elektryczny.
Jak wybrać ochronę ESD
Należy wykonać kilka kroków przy podejmowaniu decyzji o ochronie ESD. Początkowym ruchem jest ustanowienie napięcia roboczego diody ESD. Następnie chcesz wybrać między dwukierunkową i jednokierunkową diodą.
Gdy to zrobisz, przejdź do wyboru maksymalnej pojemności diody. Podejmując decyzję o tym pojemności, upewnij się, że nie powinno być zakłócające sygnału interfejsu. Teraz wybierz napięcie zaciskowe, które będziesz musiał zachować bezpieczny system z wyładowań elektrostatycznych.
Wreszcie powinieneś sprawdzić, czy dioda ma ocenę IES 61000-4-2 poziom 4, gdy potrzebujesz szczeliny powietrza 15kV i styku 8 kV.
Jak zaplanować urządzenie ochrony elektrostatycznej ESD
Jeśli planujesz chronić urządzenie wrażliwe na elektrostatyczne z uszkodzeń ESD, oto kroki:
Rozważ, co chcesz chronić - nie wszystkie urządzenia mają takie same potrzeby, jeśli chodzi o ochronę przed wyładowaniami elektrostatycznymi. Jeśli masz wiele urządzeń w okolicy, chcesz rozważyć najbardziej wrażliwe. Przeanalizuj napięcie, które mogą wytrzymać i zapewnić odpowiednio ochronę obszaru.
Czy są jakieś standardy branżowe? - Następną rzeczą do rozważenia jest standard w twoim branży. Mogą one zastosować do produkcji, instalacji, opakowań i innych procesów.
Wybierz żądaną metodę uziemienia - można użyć ziemi ochronnej do uziemienia lub podłoża funkcjonalnego. Alternatywnie można przejść z wiązaniem równoważącym, co oznacza za pomocą wspólnego punktu połączenia.

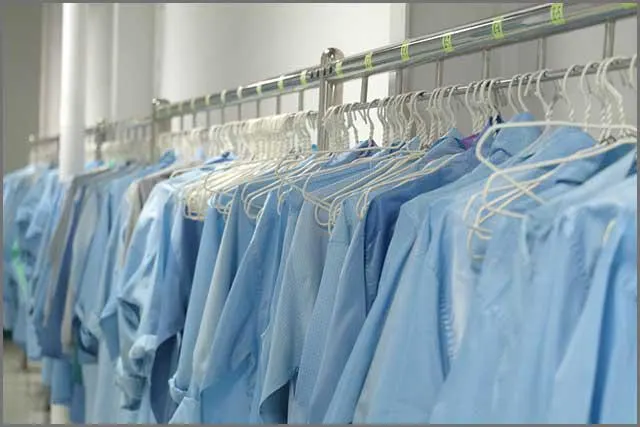

Nie zapomnij o torze personelu - każdy członek, który wchodzi do obszaru, powinien nosić odpowiednie ubrania, obuwie i paski na nadgarstek.

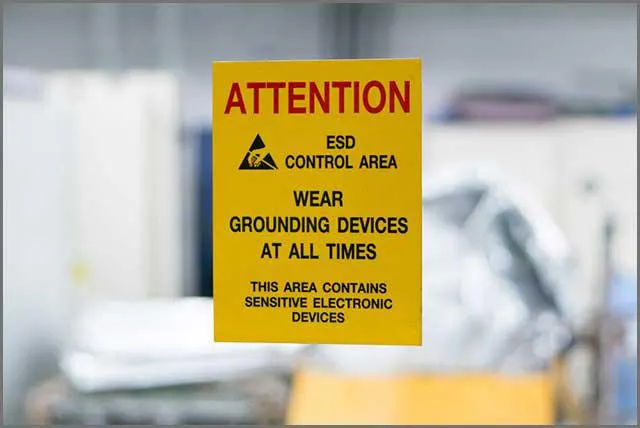

Border Esd Area - Chcesz zaznaczyć obszar, w którym planujesz pracować z wyraźnie urządzeniem wrażliwym na elektrostatyczne urządzenie. Nikt nie powinien wejść bez odpowiedniego sprzętu i nawet możesz rozważyć kontrolę punktu dostępowego.

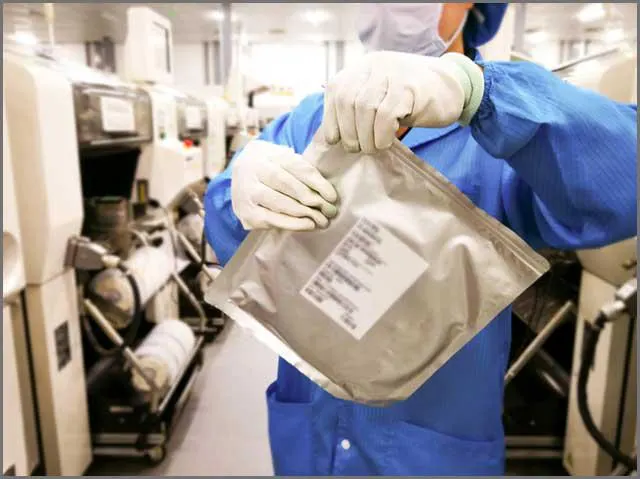

Rozważ plan magazynowania i pakowania - chcesz również przechowywać urządzenia w bezpiecznym środowisku. Zanim opuszczą okolicę, powinieneś rozważyć, jak je spakować, aby pozostały osłonięte z potencjalnych szkód.
Jak ustawić ochronę ESD podczas montażu SMT

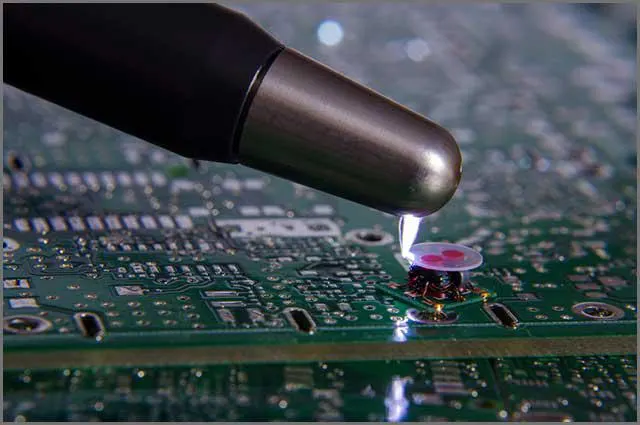

Podstępna rzecz na temat wyładowania elektrostatycznego jest to, że może spowodować uszkodzenia bez nawet zauważania. Energia elektryczna przypada, aby ludzie mogli nawet nie czuć, nie wystarczy, by zrujnować produkt.
Jeśli chcesz zachować bezpieczny montaż SMT przed uszkodzeniem ESD, powinieneś zacząć od zabezpieczenia najbardziej wrażliwych sekcji. Identyfikując, gdzie może się zdarzyć elektrostatyczne, możesz wymyślić kroki niezbędne do zapobiegania.
Podejście, które chcesz wziąć, jest zobaczyć, gdzie formy ESD i utrzymują go pod kontrolą. Robisz to, postępując zgodnie ze wszystkimi krokami, o których wspomniano w poprzednim rozdziale. Oznacza to, że powinieneś stosować antystatyczne PVC do pokrycia podłóg, a to samo dotyczy farb używanych w pokoju. Każdy, kto wchodzi, powinien być również odpowiednio ubrany. Eksperci zalecają utrzymanie dowolnego obiektu, który może powodować znaczny elektrostatyczny z zespołu SMT.
Jak tworzymy antystatyczne środowisko dla ESD
Najlepszym sposobem na zrozumienie, jak zrobić antystatyczne środowisko, jest przykład użycia przykładu. Dlatego teraz użyjemy produktów LED. Są one wrażliwe na zwężenie napięcia i elektryczności statycznej, a one mogą wpływać na ich wydajność i niezawodność.
Pierwszą rzeczą, którą chcesz, jest zapewnienie, że ładunek statyczny nie pojawi się w tym obszarze, w którym pracujesz nad urządzeniem. Dlatego ważne jest, aby wybrać materiały przewodzące do podłóg, zapasów, warsztatów i innych obiektów w okolicy.
Jest to również ważne dla narzędzi i maszyn, a także używać przewodzących ubrań i butów. Możesz także wyeliminować ładunek statyczny, nosząc paski na nadgarstek lub konfigurowanie maty ESD.
Jeśli planujesz używać plastiku i szkła do maszyn i narzędzi, pamiętaj, że są one materiałami izolacyjnymi. Oznacza to, że można oczekiwać ładunku statycznego i musisz go rozpraszać za pomocą dyrygentów.
Dodatkowo musisz zachować środowisko o niskiej wilgotności. Nawilżanie zwiększa statyczne nagromadzenie, a to coś, co chcesz zapobiec. Korzystanie z jonizatorów jest również doskonałym sposobem na neutralizację ładunków elektrycznych.
5.1. Jak zmierzyć, jeśli dioda została uszkodzona przez ESD?
Jeśli zastosujesz niski prąd elektryczny (do 1my) do produktów LED i zmierzyć napięcie do przodu, możesz określić, czy występuje uszkodzenia z wyładowania elektrostatycznego. Wyobraź sobie, że obowiązuje bieżący, wynosi 0,5 mA. Oznacza to, że napięcie do przodu nie powinno być większe niż 2V. Może to jednak różnić w zależności od modeli LED.
Inne względy ESD.
Po utworzeniu środowiska antystatycznego jest niezbędne do utrzymania go. Jeśli pracujesz z ostrymi materiałami, umieszczając je na podłodze, może spowodować zadrapania lub otwory. Które może prowadzić do wyładowania i spowodować uszkodzenia aplikacji.
Oprócz utrzymywania podłóg bez zarysowania, powinieneś regularnie je czyścić. Pył może również powodować problemy, więc upewnij się, że wszystko w porządku.
Wreszcie, ważne jest, aby zawiesić odpowiednie ostrzeżenia po zewnętrznej stronie obszaru ESD. Nie chcesz, aby ktokolwiek wejdzie przez przypadek i zniszczyć środowisko, dlatego znaki powinny być jasne.
Streszczenie
Wyładowania elektrostatyczne są dużym problemem dla elementów elektronicznych. Mogą wpływać na wyniki i długowieczność produktów, dlatego konieczne jest stworzenie antystatycznego środowiska. To nie jest łatwa praca, ale tak długo, jak to robisz dobrze, możesz zmaksymalizować potencjał i żywotność każdego komponentu.
