Folia kondensatorowa-Czy jesteś majsterkowiczem, który ma coś do obwodów elektronicznych? Następnie, ważne jest, aby zrozumieć kondensatory - tak, że można je wykorzystać w prawidłowym obrocie. Po tym wszystkim, kondensatory są istotne pasywne elementy elektryczne, które istnieją w szerokim zakresie kursów.
W tym artykule omówimy niespolaryzowany kondensator, który podbija skrzynkę pod kątem wszechstronności i opłacalności - folia kondensatorowa.
Być może spotkałeś się z tym urządzeniem jako kondensator Mylar lub Poliester - co omówimy w dalszej części artykułu. Ponadto, weźmiemy cię przez co urządzenie jest, jak urządzenie pasywne działa, jego zastosowań, i więcej.
Zabierzmy się do pracy!
Co to jest kondensator foliowy?
Kondensator filmowy jest urządzeniem (kondensator niespolaryzowany), który ma magazyn energii i cienkie folie z tworzywa sztucznego jako dielektryk. Możesz również nazwać konkretne urządzenie aplikacyjne kondensatorem metalizowanym, ponieważ producenci metalizują folie plastikowe czasami.
Ponadto zauważysz, że niektóre folie plastikowe są w warstwach - tworzą kształt (prostokątny lub cukierkowy). A dostępne dielektryki to PTFE (politetrafluoroetylen), PET (politereftalan etylenu), PP (polipropylen) lub PPS (siarczek polifenylenu).
Jakie są więc korzyści z zastosowania folii kondensatorowej?
Po pierwsze, urządzenie nie zużywa się szybko. Stąd urządzenie jest skuteczne w aplikacjach o wysokiej częstotliwości i wysokim napięciu. Po drugie, mają niezwykłą charakterystykę częstotliwościową dzięki deficytowemu współczynnikowi zniekształceń urządzenia. Ponadto, służy jako kondensatory do uruchamiania silników i kondensatory AC.
Folia kondensatorowa-Cechy kondensatora filmowego
Folia kondensatora jest niespolaryzowana i nie ma negatywnej charakterystyki temperaturowej. Tak więc, można je wykorzystać do zasilaczy i sygnału AC, które obsługują aplikacje o dużej mocy, a także jest to idealna opcja dla zastosowań przemysłowych.
Ale to nie Wszystko.
Folia kondensatora ma wysokie wartości precyzyjnych kondensatorów z wysokim impulsem prądowym. Tak więc, utrzymują one wartości dłużej niż inne rodzaje kondensatorów ze słabymi punktami.
Również urządzenie ma skromną awaryjność, niską samoindukcję, współczynnik rozpraszania i równoważną rezystancję szeregową (ESR).
Ponownie, kondensator foliowy może wytrzymać duże prądy dzięki specjalnym zaciskom śrubowym i kompaktowym wymiarom.
Jeśli szukasz kondensatora o odpowiednim rozruchu i pojemności ponad 200 woltoamperów, możesz na niego liczyć. Nie jest więc niespodzianką, że ma on długi okres eksploatacji i przydatności do użycia. I nie ma słabego współczynnika mocy jak niektóre inne kondensatory.
Dzięki metalowym lub metalowo-foliowym elektrodom, kondensatory foliowe mogą również oferować wysokie impulsy prądu przepięciowego.
Napięcie znamionowe urządzenia waha się od 50V do 2KV, aby wytrzymać różne obciążenia impulsów prądowych.
Symbol kondensatora foliowego
Źródło:
Wikimedia Commons
Folia kondensatorowa-Budowa kondensatorów foliowych

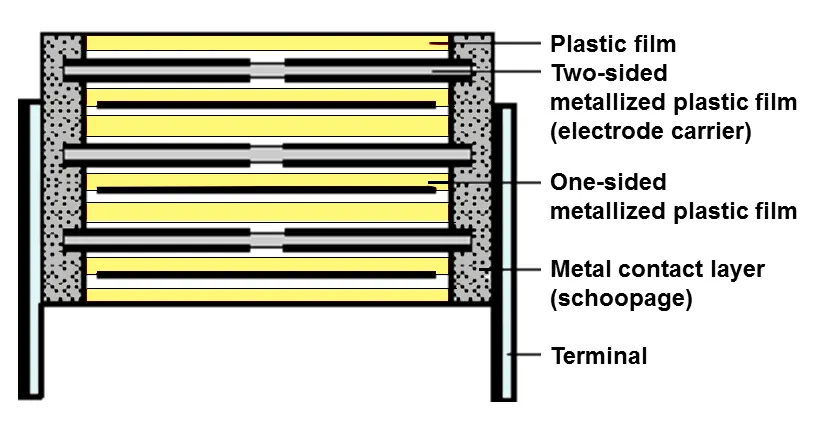

Schemat budowy
Źródło:
Wikimedia Commons
Pierwszym krokiem do skonstruowania kondensatora foliowego jest uzyskanie cienkiej warstwy folii nawet z dodatkową warstwą. Tak więc, grubość, którą wybierzesz, określa wartość pojemności urządzenia i warstwy papieru.
A grubość twojej folii plastikowej wpływa na odległość między elektrodami. Stąd, jeśli lepkość twojej folii jest niska, odległość między elektrodami zmniejszy się. Ale twoja wartość pojemności wzrośnie.
Zazwyczaj wartość pojemności kondensatora waha się od 1nF do 30muF. To powiedziawszy, kiedy wyodrębnisz swój film w oparciu o preferowane napięcie podziału i wartość pojemności, metalizuj swój kondensator.
I możesz metalizować za pomocą cynku lub aluminium. Następnie przystąp do wykonania "rolki matki". Podczas gdy jesteś przy tym, upewnij się, że przeplatasz swoje filmy między arkuszami aluminiowymi, aby stworzyć rolkę.
Dzięki temu możesz pozwolić, aby rolka przeglądała różne procesy, takie jak spłaszczenie, rozcięcie i kręcenie. W ten sposób otrzymasz preferowany rozmiar kondensatora, funkcje elektryczne i prostokątne komponenty.
Następnie poddaj swoje wystające elektrody na schoopage - proces metalizacji. Procedura polega na umieszczeniu warstwy ochronnej na elektrodach przy użyciu metali skroplonych, takich jak cyna, cynk lub aluminium. Dzięki tej warstwie kondensator zyska opór o wysokiej temperaturze.
Następnie użyj sprężonego powietrza, aby rozpylić krawędzie uzwojenia i poddać je napięciu. Ten proces pomoże wypalić istniejące wady na powierzchni elektrody.
Ponadto wilgoć ma tendencję do łatwo wpływa na kondensator. Ale możesz sobie z tym poradzić, infuzując go płynem izolacyjnym, np. Olej silikonowy.
Następnie przystąp do lutowania swojego okiem do metalicznych terminali kondensatora. Folia kondensatorowa-Następnie poddaj kondensatorowi kolejnej rundzie powłoki bezpieczeństwa. Następnie zanurz ciało w zewnętrznej obudowie lub powłoka chroniona.
Jak działa kondensator filmowy?
Kondensator filmowy działa w ten sam sposób, w jaki działa kondensator. Oznacza to, że elektroda przechowuje ładunek elektryczny i energię. Następnie urządzenie używa go wraz z induktorem do tworzenia obwodów oscylatora LC.
Jak więc testować film o pojemności? Możesz to zrobić, ustawiając multimetr do odczytania w omach (między 10 tys. A 1M). Następnie dotknij potencjalnych klientów multimetrów podłączonych do odpowiednich potencjalnych klientów kondensatora (czarny do negatywnego i czerwonego do pozytywnego). Dzięki temu urządzenie powinno zacząć odczytać z zera i powoli przejść do nieskończoności.
Możesz także znać polaryzację kondensatora filmowego, obserwując wysokość potencjalnych klientów. Krótszy terminal jest katodą lub ujemną polaryzm. A długoterminowy jest anodą lub dodatnią polaryzm.
Symbol kondensatora filmowego
Źródło:
Wikimedia Commons
Zrozumienie różnicy między kondensatorem filmowym a innymi plastikowymi dielektrykami filmowymi
Do tej pory powinieneś mieć pomysł na kondensator filmowy. Tak więc w tej sekcji porozmawiamy o różnych kondensatorach filmowych na podstawie zastosowanego materiału dielektrycznego.
Kondensator poliestrowy
Mylar lub kondensator poliestrowy
Źródło:
Wikimedia Commons
To urządzenie należy do szeroko stosowanego materiału dielektrycznego. A kondensator poliestrowy ma wysoką stałą dielektryczną w porównaniu z drugim odpowiednikiem, takim jak polipropylen. Co ciekawe, stała dielektryczna urządzenia pozwala na budowę małych kondensatorów.
Możesz także nazywać to urządzenie jako kondensator Mylar. Ponadto kondensator poliestrowy jest przystępny cenowo i ma doskonałe właściwości samoleczenia.
Folia kondensatorowa-Ponadto urządzenie rozprasza większą moc w wysokich temperaturach. Ponadto, gdy temperatura osiągnie niski lub wysoki limit, ten kondensator wykazuje 5% zmianę pojemności. Tak więc poliester nie jest idealną opcją do tworzenia precyzyjnych kondensatorów.
Kondensator poliwęglanu
Przeważnie znajdziesz kondensatory poliwęglanowe w aplikacjach o wysokiej temperaturze. A dzieje się tak, ponieważ urządzenie ma stałą dielektryczną około 2,7. Bez wątpienia folia poliwęglanu nie zawsze jest dostępna.
Ale urządzenie ma dobre elementy elektryczne w szerokim zakresie temperatur i jest składnikiem niskiej straty.
Kondensator polistyrenowy
Kondensator polistyrenowy ma niską stałą dielektryczną. Możesz więc użyć ich do wysokiej stabilności i typowych zastosowań pojemnościowych. Może również zatrzymać utratę stabilności pojemności (wysoka lub niska) w temperaturze (-550 do +850 c).
Folia kondensatorowa-Kondensator Kapton (poliimid)
Kapton jest bardziej skuteczny w tworzeniu komponentów do zastosowań w wysokiej temperaturze. I to dlatego, że ten kondensator ma wysoką stałą dielektryczną około 3,4. Ale metalizowane kondensatory mają słabe zdolności samoleczenia.
Folia kondensatorowa-Kondensator PTFE
Ten kondensator jest kolejnym urządzeniem o niskiej porodzie, które zapewnia niezwykłą stabilność. Ponadto idealnie nadaje się do tworzenia małych komponentów śladu. I to dlatego, że PTFE nie pasuje do aplikacji o wysokiej temperaturze. Mają też niską wartość pojemności i są dość drogie.
Folia kondensatorowa-Kondensator PPS
PP Film kondensatory
Źródło:
Wikimedia Commons
PPS jest idealnym miejscem do tworzenia precyzyjnych kondensatorów. Wszystko to dzięki niezwykłym charakterystyce temperatury. Ponadto kondensator PPS i kondensator poliwęglanu mają wytrzymałość rozkładu i podobną stałą dielektryczną. Dlatego możesz wymienić poliwęglan PPS w obwodach elektrycznych. Ma również wysoką zdolność samoleczenia.
Jakie są rodzaje kondensatorów filmowych?
Mamy dwa rodzaje kondensatorów z tworzyw sztucznych i są one:

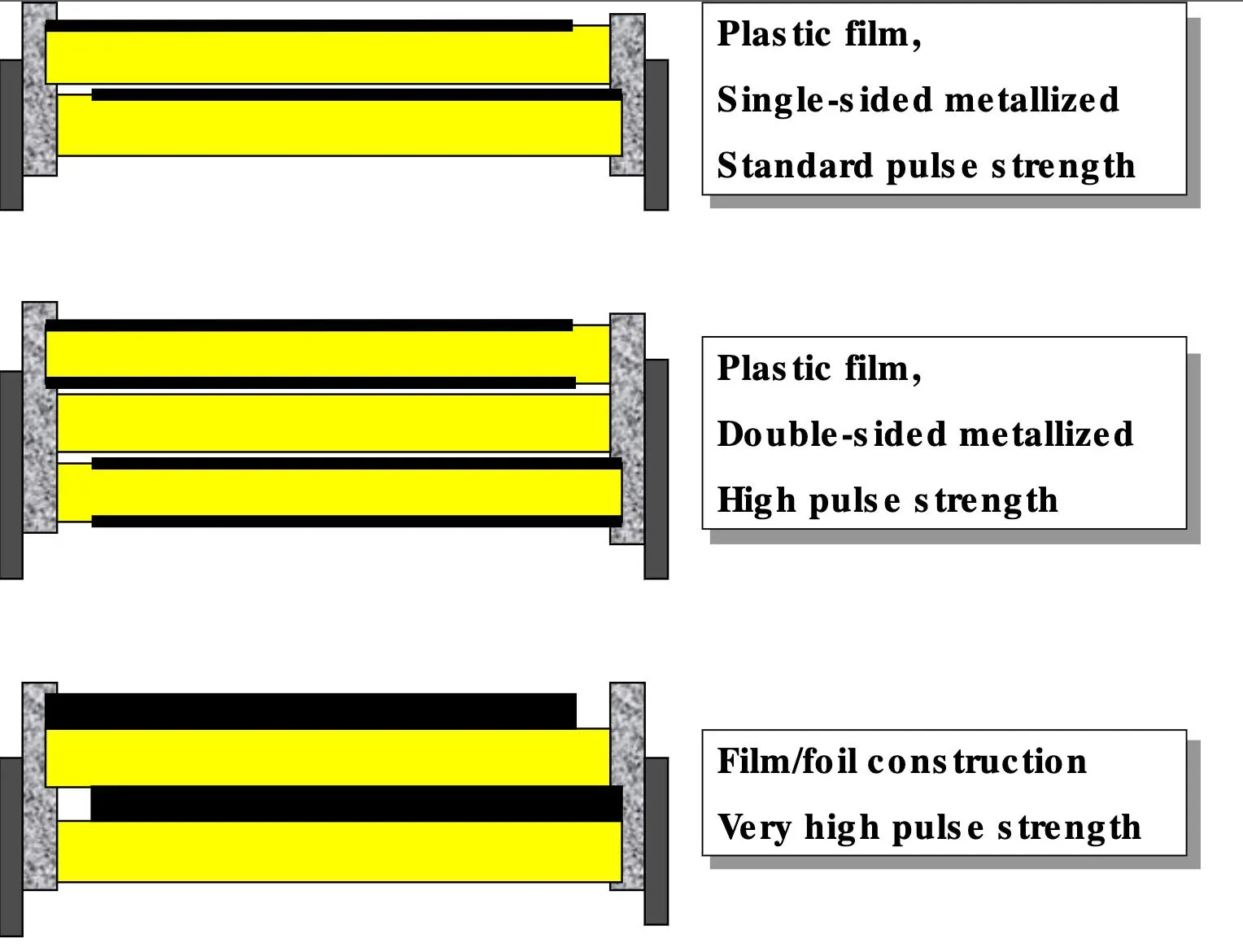

1. Metalizowane kondensatory filmowe:
Metalizowany kondensator filmowy
To urządzenie ma dielektryk, który składa się z dwóch metalizowanych filmów obok plastikowego filmu. Ponadto elektroda tego kondensatora pochodzi z cienkiej metalizacji aluminium (około 0,03 µm)-które płaszcza po jednej lub obu stronach urządzenia.
Ponadto, gdy istnieje zwarcie między elektrodami, komponent może pozostać nienaruszony. Wadą tego urządzenia jest to, że ma on ograniczoną aktualną ocenę przypływu. Ale możesz użyć tego kondensatora do produkcji wysokiej jakości produktów bez wad.
2. Kondensatory folii:
Kondensator filmowy/foliowy
Źródło:
Wikimedia Commons
Kondensatory foliowe mają dielektryk z dwiema foliami z tworzyw sztucznych. I każda elektrod ma warstwę folii metalowej (aluminium w większości przypadków). Możesz więc polegać na tej konstrukcji, aby uzyskać łatwe połączenie elektryczne z elektrodami (folia metalowa). Ponadto kondensatory folii mogą obsługiwać wysokie wzrosty prądu.
Kondensator filmowy/foliowy
Źródło:
Wikimedia Commons
Czym kondensator filmu różni się od kondensatora elektrolitycznego i kondensatora ceramicznego?
Po pierwsze, wszystkie trzy kondensatory mają różne dielektryki - co określa ich wydajność. Oznacza to, że kondensatory filmowe mają szeroki zakres wartości pojemności. Ale kondensatory elektrolityczne i ceramiczne mają niski współczynnik zniekształceń, a zatem są idealne do obwodów o niskiej pojemności.
Po drugie, kondensatory warstwowe mają cienkie arkusze folii z tworzywa sztucznego dla dielektrycznych dwubiegunowych. Z drugiej strony pozostałe dwa kondensatory (ceramiczne i elektrolityczne) mają arkusze materiału ceramicznego, które są odpowiednio dwubiegunowe i tlenki, odpowiednio polarne.
Kondensator filmowy najlepiej nadaje się do zastosowań o wysokim napięciu i wysokiej częstotliwości, ponieważ ma długi czas starzenia się. Ale drugi ceramiczny kondensator i kondensator elektrolityczny mają krótszy czas starzenia.
Folia kondensatorowa-Zastosowania filmu kondensatora
Crossovers audio
Konwertory A/D
Pulsowane lasery
Urządzenia elektroniczne zasilania
Kondensatory bezpieczeństwa
Błyski rentgenowskie
Kondensatory Snubber
Tłumienie zakłóceń
Kondensatory wygładzania napięcia
Podsumowanie
Film kondensatora to nie spolaryzowane urządzenie, które ma doskonałe funkcje. Dlatego idealnie nadają się do użycia mocy i sygnału prądu przemiennego. I mają wysokie wartości pojemności precyzyjnej. Ponadto urządzenie ma dłuższy czas starzenia się w porównaniu z innymi kondensatorami.
Tak więc kondensator filmowy jest idealnym wyjściem, jeśli potrzebujesz niezawodnego kondensatora, który może wytrzymać wysokie napięcia. Czy potrzebujesz więcej pomocy w tym temacie? Zapraszamy do kontaktu z nami.
