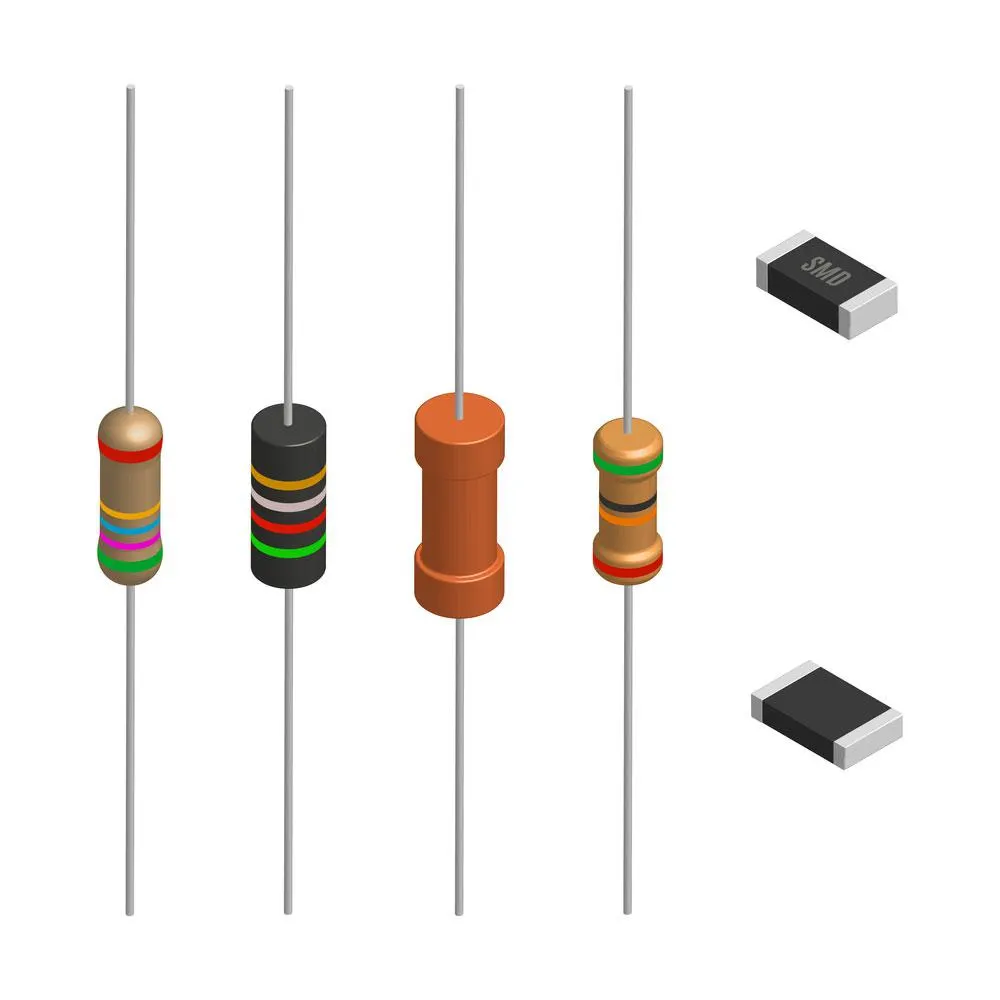

Membrany węglowe i metalowe-Gdy uczniowie znają się na elektryczności, rezystancja jest pierwszym składnikiem PCB, którego mogą spotkać Oczywiście rezystory różnią się nie tylko pod względem odporności Mają różne materiały Dwa najbardziej popularne opory to błony węglowe i metalowe Ale jaka jest różnica W tym artykule omówiono te różnice membrany węglowe i metalowe
Co to jest rezystor membrany węglowej

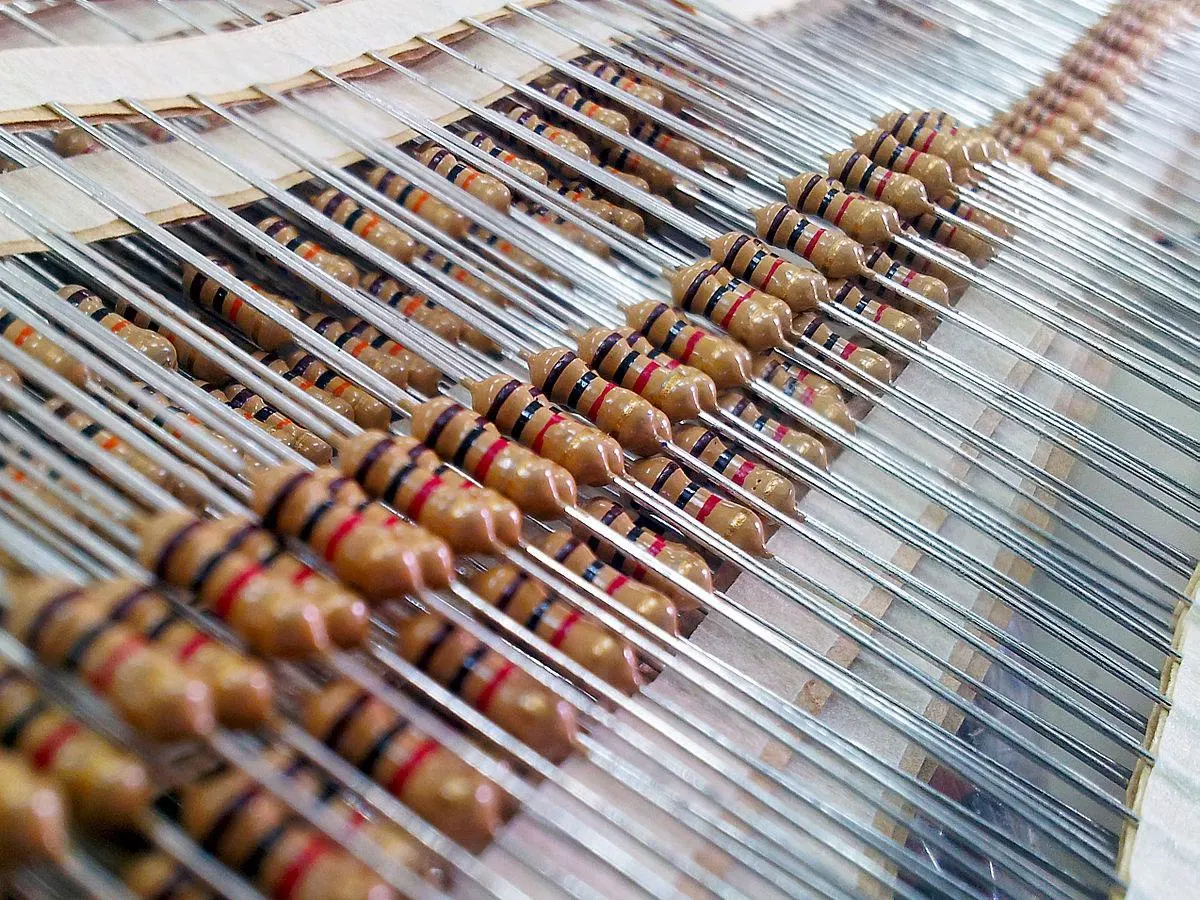

Opór na taśmie, źródło oporu na taśmie Wikimedia CommonsSource Kategoria: Dzielenie się wiki
Jak nazywa się nazwa, rezystor węglowy składa się z powłoki węglowej W zasadzie błona węglowa otacza ceramiczny model Opór membrany węglowej to stały rezystor
Oznacza to, że oferuje tylko pojedynczą wartość oporu Dlatego membrana węglowa działa jako materiał oporowy Oznacza to, że ogranicza prąd w obwodzie
Membrany węglowe i metalowe-Strukturę opornika membrany węglowej
Opór membrany węglowej jest bardzo prosty Po pierwsze, umieściliśmy warstwę węgla na ceramicznym podłożu, aby zbudować rezystancję węgla Dlatego membrana węglowa blokuje prąd, podczas gdy podłoże ceramiczne działa jako materiał izolacyjny
Ponieważ podłoże ceramiczne jest odporne na ciepło i pozwala na pracę i przetrwanie w wysokich temperaturach Jednak na obu końcach membrany węglowej zainstalowaliśmy metalową pokrywę Warstwa miedzi jest przylegająca do obu końców metalowej pokrywy
Następnie pokrywamy odpornością membrany żywicą epoksydową, aby zapewnić dodatkową ochronę W tym rezystorze membrany węglowej można dopasować grubość warstwy węgla, aby uzyskać wymaganą wartość oporu Możemy też wyciąć węgiel w spiralny sposób wzdłuż jego długości
Membrany węglowe i metalowe-Dostępność rezystorów membrany węglowej
Opór membrany węglowej wynosi od 1 ohm do 10 ohm Ponadto ich moc znamionowa wynosi 1/16, 1/8, 1/2, 1 lub 2 W Dlatego nazywają je niskonapięciowymi rezystancjami
Element wpływający na rezystancję oporu membrany węglowej

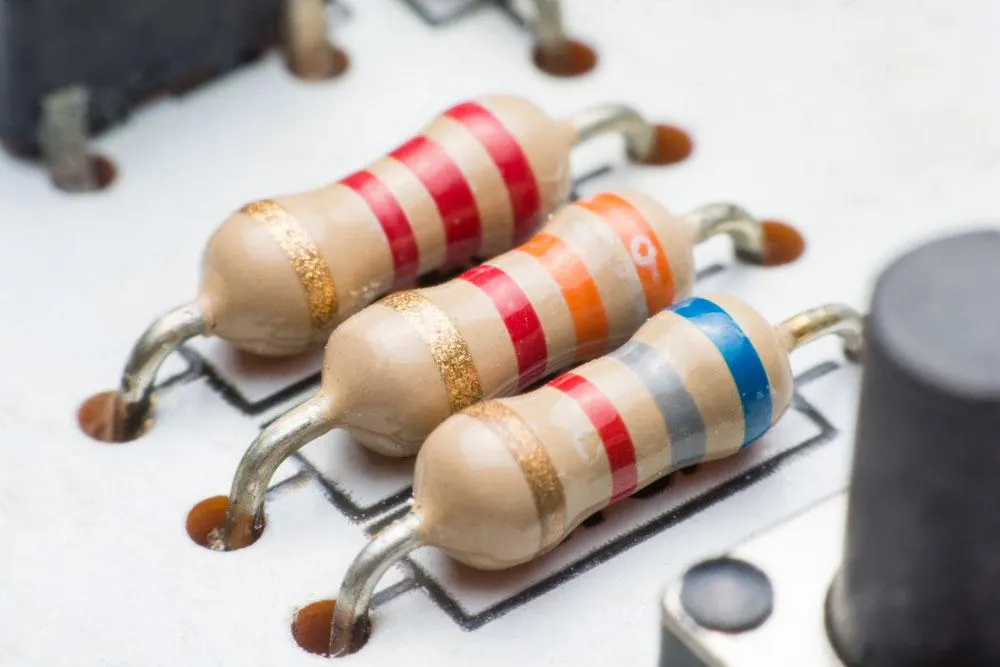

Opór na płycie drukowanej
Opór rezystora membrany węglowej zależy w dużej mierze od grubości warstwy membrany węglowej Zależy to również od szerokości cięcia spiralnej membrany węglowej
Dlatego rezystancja rezystancji membrany węglowej jest odwrotnie proporcjonalna do grubości warstwy membrany węglowej rmore twierdzi, że rezystancja warstwy węglowej jest odwrotnie proporcjonalna do szerokości cięcia spiralnej membrany węglowej
Optymalizacja emulsji węglowej
powoduje mniejszy hałas niż rezystor węgla
Ich wytrzymałość jest niska
Niskie koszty
Szeroka praca wentylacyjna
Może pracować przy temperaturze do 350 stopni Celsjusza i napięciu 15kV
Membrany węglowe i metalowe-Brak rezystora membrany węglowej
o wysokim ujemnym współczynniku temperatury Chociaż działają w wysokich temperaturach, odporność obniża się wraz ze wzrostem temperatury
Zastosowanie opornika membrany węglowej
Rejestracja i naprawa systemu akceptowalnych danych księgowych w systemie danych wejściowych i wyjściowych
Kategoria: Radio X
Zasilanie elektryczne
Londyn i południowo-wschodni system bibliotek
Membrany węglowe i metalowe-Co to jest rezystor folii metalowej
Opór membrany metalowej (nazywany również odpornością tlenku metalu) jest bardzo precyzyjnym oporem, który składa się z folii metalowej wokół korpusu ceramicznego Dlatego cienkie warstwy tlenku metalu działają jako główne składniki oporowe
Struktura rezystora folii metalowej

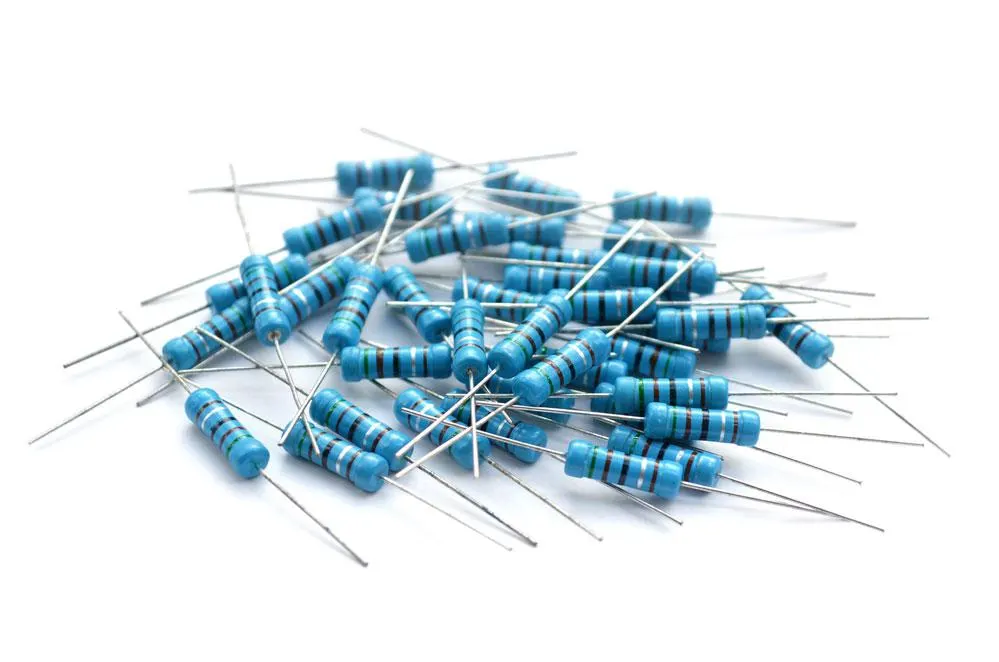

Kolekcja rezystorów z folii metalowej ułożona w stos.
Podczas konstruowania rezystora metalowego napylamy cienką warstwę materiału tlenku metalu na rdzeń ceramiczny, gdy konstruujemy rezystor metalowy. Następnie sztucznie postarzamy osadzony metal, trzymając go lub dłuższy okres w niskiej temperaturze. Powoduje to większą dokładność rezystora.
Często stosujemy nikiel - hrom (NiCr) jako materiał oporowy. Jednakże możemy używać innych stopów, e pecially for more specialized applications. Mogą one obejmować cynę lub kompozycje złota i antymonu.
Stabilność i odporność są silnie uzależnione od grubości warstwy metalu. Im grubsza warstwa o ter, tym rezystor jest bardziej odporny. Jednakże powoduje to również niższe wartości rezystancji.
Na koniec dociskamy oba rezystory en s metalową osłoną z wyprowadzeniami. Aby zmienić opór, tworzymy w warstwie zewnętrznej opornika sli w kształcie cewki. Czynność tę wykonujemy za pomocą lasera.
Membrany węglowe i metalowe-Dostępność Metal Film Resistors
Rezystory z folii metalowej dostępne są w tolerancjach:
00.1%
0.25%
0.5%
1%
2%
Współczynnik temperaturowy rezystancji wynosi zwykle od 50 do 100 ppm/k.
Czynniki wpływające na rezystancję rezystorów metalowych
Rezystancja rezystora metalowego zależy od dwóch czynników:
Membrany węglowe i metalowe-Zalety rezystora metalowego (Metal Film Resistor)
Niski koszt
Generuje mniejszy hałas niż rezystory węglowe
Ma szeroki zakres pracy
Cechy długoterminowej stabilności
Niska tolerancja
Posiada niskotemperaturowy współczynnik rezystancji, który nie zmienia się szybko przy zmianie temperatury.
Bardzo mały rozmiar
Zastosowania rezystorów z folii metalowej
Aplikacje wysokich częstotliwości
Filtry aktywne
Obwody mostkowe
Membrany węglowe i metalowe-Podobieństwa
Pozłacane niebieskie rezystory metalowo-tlenkowe na zielonej płytce drukowanej...
Chociaż rezystory z folii metalowej i folii węglowej mogą składać się z różnych materiałów, można je łatwo pomylić. Jednak, aby temu zaradzić， można:
Po pierwsze, oba rezystory często mają ten sam mały rozmiar i kształt.
Po drugie, oba wykorzystują ceramiczny element lub materiał ceramiczny jako materiał nieprzewodzący.
Ponadto, można kontrolować wartość oporu obu typów rezystorów poprzez zmianę grubości ich folii.
Membrany węglowe i metalowe-Metoda identyfikacji
Ponownie, metalowe rezystory filmowe i arbon rezystory filmowe mogą łatwo pomylić d mix up. Na szczęście, każdy typ rezystora ma charakterystyczne cechy, które można wykorzystać do identyfikacji.
Kolor rezystora
Kolor rezystora jest pierwszym i najbardziej oczywistym charakterem. Na przykład, metalowe rezystory filmowe mają tendencję do niebieskiego, podczas gdy rezystory węglowe są żółte lub różowe.
Membrany węglowe i metalowe-Dokładność oporu
Większość rezystorów węglowych nie ma wysokiej dokładności rezystancji. Mianowicie, są one produkowane masowo i (w zależności od producenta) nie f ce bardzo ścisłe zapewnienie jakości. I odwrotnie, rezystory z folii metalowej mają wyższe wymagania produkcyjne i bardziej rygorystyczne testy i zapewnienie jakości. Dzięki temu są bardziej niezawodne niż rezystory z folii węglowej.
Współczynnik temperaturowy
Największym powodem, dla którego można wybrać jeden typ rezystora nad drugim jest współczynnik temperaturowy. Rezystory z folii metalowej mają mały współczynnik temperaturowy. Z drugiej strony, rezystory węglowe mają bardzo niekorzystny współczynnik temperaturowy. Poza tym, zaczynają one tracić swoją wartość oporu, gdy temperatura przekroczy pewien próg.
Membrany węglowe i metalowe-FAQ
Jakie są zalety stosowania rezystorów z warstwą metalową w porównaniu do rezystorów z warstwą węglową?
Rezystory z folii metalowej mają ścisłe wymagania produkcyjne. Dzięki temu są one bardziej stabilne i niezawodne. Ponadto rezystory metalowo-foliowe mają niewielki dodatni współczynnik temperaturowy. Wzrost temperatury nie wpływa negatywnie na wartość rezystancji. Może ją zwiększyć. Z drugiej strony, rezystory z folii węglowej są podatne na utratę rezystancji przy wzroście temperatury. Mimo to, oba oporniki są łatwiejsze i tańsze do zdobycia.
Czy rezystory z folii węglowej i mtalowej są wymienne?
To w dużej mierze zależy od zastosowania. Jednak w większości przypadków nie można ich używać zamiennie. Rezystory z folii metalowej produkują mniej szumu termicznego i nie dryfują tak bardzo jak rezystory z folii węglowej. Jeśli więc wiesz, że używasz rezystora metalowego w warunkach wysokiej temperatury, nie powinieneś zastępować go rezystorem węglowym.
Membrany węglowe i metalowe-Czy rezystory z warstwą metalową są indukcyjne?
Ogólnie rzecz biorąc, rezystory z folii metalowej o rezystancji poniżej 100 omów są indukcyjne. Jednak rezystory o rezystancji od 100 do 470 Ohm są prawdziwie rezystywne - co oznacza, że mają zero do bardzo małej indukcyjności.
Wniosek
W przewodniku a ove zbadaliśmy różnice pomiędzy rezystorami z folii węglowej i etalowej. Dowiedzieliśmy się, że rezystory z folii metalowej są lepsze od rezystorów z folii węglowej. Ponadto, rezystory z folii węglowej i kompy węglowe są głośniejsze i mają tendencję do dryfowania w va ue. Z drugiej strony, rezystory z folii metalowej są bardziej stabilne, a wielu ludzi uważa je za najcichsze. Są to główne opcje, jeśli szukasz wysokiej precyzji rezystorów. Jednak rezystory z folii węglowej są tanie i nadają się do początkujących projektów dla studentów uczących się o elektronice. Niemniej jednak, mamy nadzieję, że ten przewodnik okazał się pomocny. Jak zawsze, dziękujemy za lekturę.
