O Pinouty tranzystorów， Obwód elektryczny jest połączeniem różnych urządzeń elektrycznych. Jednym z tych urządzeń elektrycznych jest tranzystor.
Tranzystor jest istotną częścią obwodu elektrycznego. Jego zadaniem jest przekształcenie słabego sygnału z obwodu o niskiej rezystancji na obwód o wysokiej rezystancji. Wypustki są komponentami tranzystora, a ten artykuł stara się omówić, w jaki sposób pomagają tranzystorowi wykonywać jego funkcję.
Definicja wyprowadzeń tranzystorów
Tranzystor składa się z trzech elementów. Są to baza, kolektor i emiter. Te trzy elementy stanowią wyprowadzenia tranzystora, a emiter jest pierwszym wyprowadzeniem i jest odpowiedzialny za wyjście z tranzystora.
Następnym elementem jest baza, która jest centralnym elementem tranzystora. A Baza jest odpowiedzialna za kontrolę wartości, a także otrzymuje połączenie zasilania. Ostatnią częścią jest Kolektor. Jest to największy element składowy tranzystora. W wyniku swoich rozmiarów posiada największą liczbę nośników w tranzystorze.

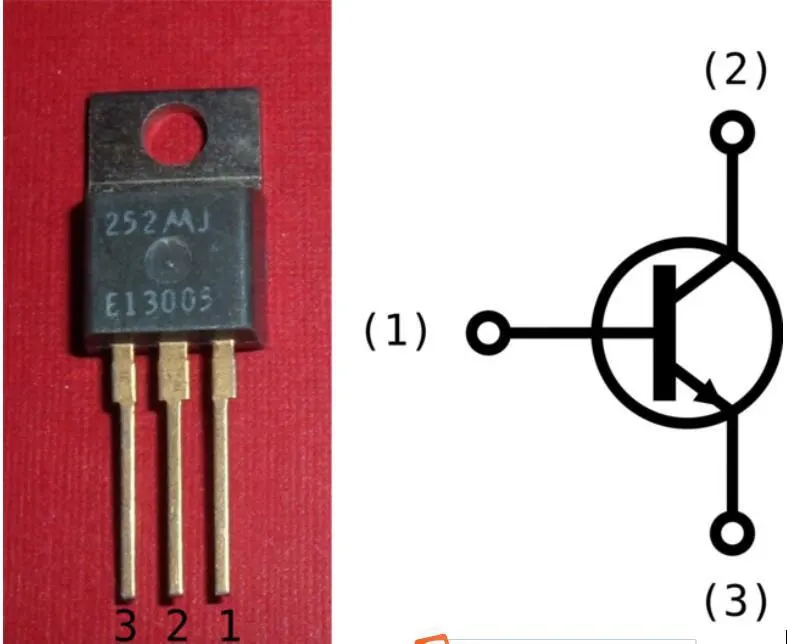

Identyfikacja pinów tranzystora

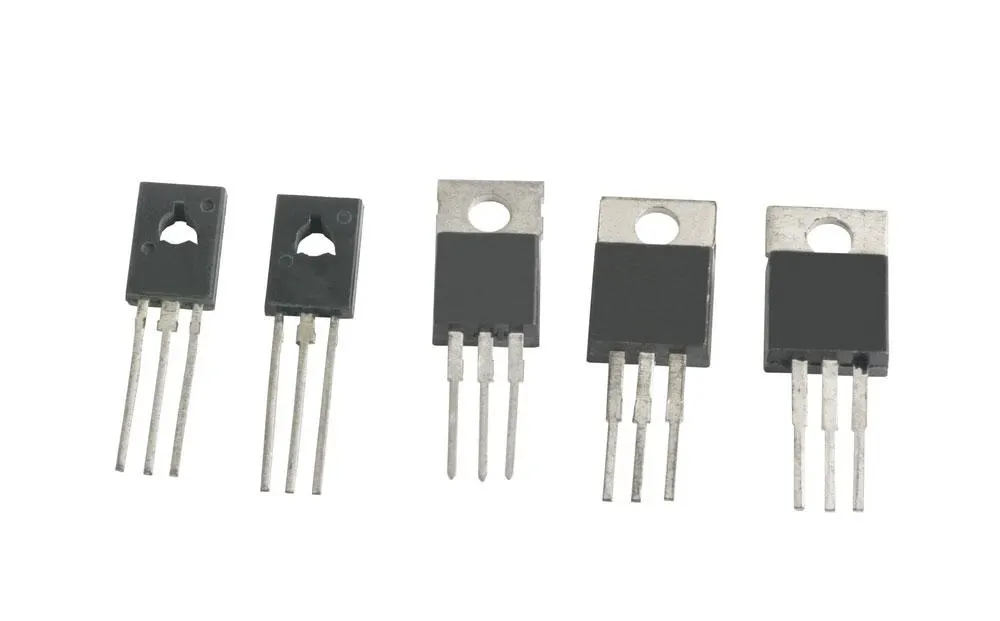

Tranzystory mocy
Przykładem najczęstszych problemów, z jakimi spotykają się specjaliści podczas projektowania obwodu, jest identyfikacja połączeń pinów w wielu urządzeniach. Urządzenia te obejmują tranzystory, TRIAC, SCR i wiele innych urządzeń. Wielu techników musi polegać na źródłach takich jak arkusze danych, aby znaleźć właściwe połączenia pinów i udoskonalić połączenie w obwodzie.
Ta sekcja skupia się na przewodniku w identyfikacji pinów tranzystora;
Tranzystor bipolarny (BJT)
Tranzystory są zwykle dwóch typów, NPN lub PNP. Te dwa typy tranzystorów są zazwyczaj dostępne w obudowie plastikowej lub metalowej. W przypadku obudowy plastikowej tranzystor ma płaską przednią stronę, a rozmieszczenie pinów jest szeregowe. Przy identyfikacji pinów niech płaska strona będzie skierowana do Ciebie i zacznij liczyć piny.
Częściej niż w przypadku tranzystorów NPN, pierwszy pin to Kolektor, drugi pin to Baza, a trzeci pin to Emiter. Tak więc konfiguracja to CBE.
Wspólny tranzystor bipolarny
Natomiast w przypadku tranzystorów PNP jest odwrotnie. Pierwszy pin to Emiter, drugi pin to Baza, a ostatni pin to Kolektor.
Gdy w tranzystorze zastosowano metalową obudowę, układ pinów jest okrągły. Aby zidentyfikować piny w tej sytuacji, należy zlokalizować wypustkę na obręczy tranzystora. W przypadku tranzystorów NPN, pin najbliższy zakładce to Emitter. Pin znajdujący się naprzeciwko Emittera to Collector, natomiast ten znajdujący się pośrodku to Base.
W przypadku tranzystora PNP sytuacja jest odwrotna. Kołek najbliżej karty to Kolektor, a ten naprzeciwko niego to Emiter, a kołek pośrodku to Baza.
Notka: W niektórych przypadkach mogą wystąpić zmiany. Jednak w większości przypadków jest to konfiguracja, którą można znaleźć.
Tranzystor polowy (FET)
Tranzystor polowy ma zazwyczaj zakrzywioną stronę. Próbując zidentyfikować piny, upewnij się, że zakrzywiona strona jest skierowana do Ciebie. Następnie zacznij liczyć piny w przeciwnym kierunku. Pierwszy pin liczy się jako źródło, następny to Gate, natomiast ostatni to drain.

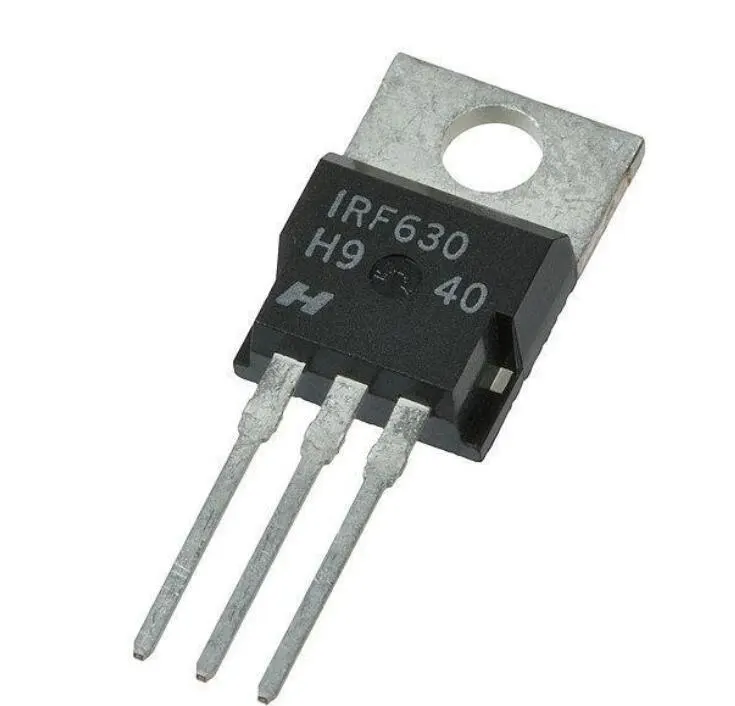

Półprzewodnikowy tranzystor polowy z tlenków metali (MOSFET)
Podobnie jak tranzystor polowy, MOSFET wykorzystuje układ G, D i S, co oznacza Gate, Drain i Source. Aby zidentyfikować piny w MOSFET, upewnij się, że przednia strona jest skierowana do Ciebie, zacznij liczyć piny od lewej strony do prawej. Zobaczysz, że układ pinów to Source, Drain i Gate.
Metal Oxide Field Effect Transistor
Jednak ten układ nie jest święty, więc warto zapoznać się z arkuszem danych MOSFET, aby potwierdzić identyfikację.
Pinouty tranzystorów - tranzystor bipolarny z izolowaną bramką - IGBT
Tranzystor bipolarny z izolowaną bramką
Aby zidentyfikować piny na tym typie tranzystora, musisz zdobyć praktyczny IGBT, taki jak GN2470. Teraz trzeba trzymać podniesioną część do siebie. W tej pozycji katoda jest środkowa, która jest zazwyczaj krótsza. Pin po prawej stronie to Emitter, a po lewej Gate.
Pinouty tranzystorów - Fotototranzystor
W przypadku praktycznego fototranzystora, takiego jak L14G2, musisz trzymać tranzystor tak, aby powierzchnia z krzywizną była skierowana do ciebie i zacząć liczyć. Pierwszy pin od tego kierunku to Kolektor, drugi to Emiter, a ostatni to Baza.
Pinouty tranzystorów - podłączanie tranzystorów do obwodu
Schemat obwodu z tranzystorem
Niezależnie od typu tranzystora, metoda podłączenia jest taka sama. Elementy potrzebne do połączenia to tranzystor 2N3906, 330-ohmowy rezystor, dioda LED, otwarty przełącznik i podwójne zasilanie DC lub 5 baterii AA.
Połączenie zaczynamy od emitera, od podłączenia +3V. Następnie podłączasz otwarty przełącznik do bazy tranzystora i podłączasz diodę LED do bazy tranzystora. Otwarty przełącznik steruje tranzystorem, który z kolei steruje diodą LED.
Podsumowanie
Identyfikacja pinów w tranzystorze to prosty proces. Jednak proces z tym związany jest inny dla każdego typu konfiguracji tranzystora. Aby uzyskać więcej pytań, sprawdź naszą stronę internetową.
