Przełączniki zbliżeniowe-Czy kiedykolwiek zastanawiałeś się, jak działają drzwi automatyczne? Albo jak uruchamiają się alarmy, gdy ktoś znajdzie się zbyt blisko nich. Magię tę zapewniają wyłączniki zbliżeniowe.
Można jednak pomylić wyłącznik zbliżeniowy z czujnikiem zbliżeniowym. W rzeczywistości jednak oba urządzenia są całkiem inne.
W tym artykule dowiesz się wszystkiego o przełączniku zbliżeniowym i co odróżnia go od czujnika zbliżeniowego.
Czy jesteś gotowy? Zaczynajmy!
Co to jest wyłącznik zbliżeniowy?
Jak sama nazwa wskazuje, wyłączniki zbliżeniowe mogą wykrywać obiekty, gdy się zbliżają. Przełączniki zbliżeniowe mogą również określić odległość obiektu.
Co ciekawe, przełączniki te mogą mierzyć bliskość za pomocą różnych środków, w tym elektrycznych, magnetycznych lub optycznych.
Co ważniejsze, zdolność przełącznika zbliżeniowego do wykrywania obecności obiektów sprawia, że jest on niezbędnym elementem w szerokiej gamie aplikacji bezpieczeństwa.
Wyłączniki zbliżeniowe mogą również wykorzystywać pole elektromagnetyczne lub magnetyczne do wykrywania obecności obiektów metalowych. Niektóre przełączniki zbliżeniowe mogą nawet działać jak detektory metalu.
Dodatkowo, wyłączniki zbliżeniowe są wyłącznikami bezdotykowymi. Stąd większość ludzi woli je od wyłączników z bezpośrednim kontaktem. Wyłączniki zbliżeniowe są również odporne na zużycie, ponieważ nie wymagają powtarzającego się kontaktu fizycznego.
Zasada działania wyłącznika zbliżeniowego
Wyłącznik zbliżeniowy wymaga dwóch obwodów: sterownika i obwodu czujnika. Obwód czujnika jest tym, co wykrywa obiekt i wysyła sygnał elektryczny do obwodu sterownika.
Obwód sterownika jest oparty na tranzystorze. Może on również używać tranzystora PNP lub NPN, ale zależy to od zastosowania.
Kiedy obwód sterownika otrzymuje sygnał, aktywuje tranzystor i wyjście. Czujnik wysyła również inny sygnał, aby dezaktywować tranzystor, jeśli obiekt wykracza poza zakres wykrywania.
Rodzaje wyłączników zbliżeniowych
Różne przełączniki zbliżeniowe mogą wykrywać różne obiekty na różne sposoby. Do tych typów wyłączników zbliżeniowych należą:
Optyczne przełączniki zbliżeniowe
Indukcyjne przełączniki zbliżeniowe
Pojemnościowe przełączniki zbliżeniowe
Ultradźwiękowe przełączniki zbliżeniowe.
Przyjrzyjmy się bliżej temu, co te przełączniki mogą zrobić.
Optyczne (fotoelektryczne) wyłączniki zbliżeniowe
Optyczny wyłącznik zbliżeniowy
Ten przełącznik zbliżeniowy wyposażony jest w źródło światła i fotokomórkę, podobnie jak inne czujniki optyczne. Ponadto, przełącznik optyczny może wykrywać obiekty, gdy nastąpi zmiana w ilości światła przełącznika.
Zazwyczaj dzieje się tak, gdy obiekt przerywa lub odbija wiązkę światła pochodzącą z diody emitującej.
Ponadto, optyczny przełącznik zbliżeniowy jest dość elastyczny i może pracować w różnych aplikacjach bezpieczeństwa.
Przełączniki zbliżeniowe-Indukcyjne wyłączniki zbliżeniowe
Te przełączniki zbliżeniowe mogą wykrywać pobliskie cele metaliczne bez konieczności kontaktu fizycznego. Indukcyjne przełączniki zbliżeniowe zwiększają również wysokie prędkości przełączania, dzięki czemu są popularne w aplikacjach automatyki.
Indukcyjny przełącznik zbliżeniowy wykorzystuje cewkę napędzaną przez oscylator. Oscylator wytwarza również pole elektromagnetyczne, które dociera do sekcji aktywnej wyłącznika.
Kiedy tylko metalowy obiekt lub obiekt z metalowymi celami zbliża się do wyłącznika, zmniejsza on pole elektromagnetyczne i aktywuje lub dezaktywuje wyłącznik.
Co ciekawe, indukcyjne wyłączniki zbliżeniowe mogą określać położenie metalowych obiektów i sprawdzać, czy urządzenie ma metalową część obrotową.
Bez wątpienia, indukcyjny przełącznik zbliżeniowy jest go-to dla obiektów metalowych.
Przełączniki zbliżeniowe-Pojemnościowe przełączniki zbliżeniowe
Pojemnościowy przełącznik zbliżeniowy może mierzyć obiekty niemetalowe, w tym obiekty przewodzące i nieprzewodzące. Ponadto wykorzystuje zmianę pojemności do określenia bliskości obiektu.
Za pomocą pojemnościowego przełącznika zbliżeniowego można wykryć obiekty stałe, ciekłe lub sypkie. Ponadto, przełącznik wyposażony jest w dwie elektrody o różnej pojemności sprzęgającej.
Ponadto, pojemność sprzęgająca przełącznika zmieni się tylko wtedy, gdy obiekt wejdzie w pole elektryczne elektrod.
Przełączniki zbliżeniowe-Ultradźwiękowe przełączniki zbliżeniowe
Ultradźwiękowe przełączniki zbliżeniowe są popularne w dziedzinie automatyki do dokładnego pomiaru odległości. Mogą one również wykrywać obiekty, ale są bardziej skuteczne w pomiarze odległości obiektów.
Te przełączniki zbliżeniowe są niezawodne i mogą mierzyć odległości nawet w powietrzu. Jak to działa? Przełącznik może generować i wysyłać impulsy ultradźwiękowe na odległość do 10 metrów.
Gdy obiekt odbija te impulsy, przełącznik wykryje echo i obliczy odległość.
Przełączniki zbliżeniowe-Symbol wyłącznika zbliżeniowego
Schemat symbolu wyłącznika zbliżeniowego jest podobny do mechanicznego wyłącznika krańcowego. Jednak jedną rzeczą, która odróżnia oba symbole jest kształt rombu otaczający wyłącznik.
Diamentowy kształt oznacza, że urządzenie jest aktywne, a wyłącznik zbliżeniowy jest zawsze aktywny.
Dodatkowo, wiele wyłączników zbliżeniowych nie generuje wyjść, które wymagają fizycznego kontaktu. Zamiast tego wykorzystują tranzystory do konfiguracji swoich elementów wyjściowych. Stąd mogą one być źródłem lub źródłem prądu.
Symbole wyłączników zbliżeniowych
Przełączniki zbliżeniowe-Zastosowania
Przełącznik zbliżeniowy może pracować dla różnych zastosowań przemysłowych, bezpieczeństwa i automatyki. Na przykład, wiele procesów przemysłowych wymaga monitorowania wielkości fizycznych. Stąd, aby zmniejszyć stres związany z używaniem ludzkich oczu.
Te przełączniki mogą aktywować alarmy, gdy ilość jest niewystarczająca lub zatrzymać proces, gdy jest wystarczająca. Mogą również dezaktywować maszyny, gdy znajdują się w krytycznych lub niebezpiecznych warunkach.
Przyjrzyjmy się bliżej zastosowaniom każdego typu przełącznika zbliżeniowego.
Zastosowania optycznych wyłączników zbliżeniowych
Oto rzeczy, które można zrobić z optycznym przełącznikiem zbliżeniowym:
Ten przełącznik zbliżeniowy jest pomocny w inżynierii mechanicznej.
Możesz znaleźć optyczny przełącznik zbliżeniowy w maszynach drukarskich.
Działa również w aplikacjach kontroli dostępu.
Są one niezbędnym elementem przenośników i maszyn pakujących.
Wreszcie, te czujniki zbliżeniowe oferują doskonałą wydajność przetwarzania tekstyliów, tworzyw sztucznych i papieru.
Zastosowania indukcyjnych czujników zbliżeniowych
Zastosowania indukcyjnego przełącznika zbliżeniowego obejmują:
Przełączniki te mogą służyć jako detektory metalu
Indukcyjne przełączniki mogą również zlokalizować metalowe części w dowolnej maszynie lub urządzeniu.
Przełączniki zbliżeniowe-Kapacytowy wyłącznik zbliżeniowy Zastosowania
Oto, co możesz zrobić z tym czujnikiem:
Możesz użyć tego przełącznika do wskazania poziomu.
Przełącznik jest również świetny do liczenia obiektów.
Za pomocą tego przełącznika można kontrolować poziomy w pojemnikach (szklanych lub plastikowych).
Sprawdza się również w sterowaniu automatyką.
Przełączniki zbliżeniowe-Zastosowania ultradźwiękowego czujnika zbliżeniowego
Możesz użyć tego przełącznika do następującego zakresu zastosowań:
Przełączniki zbliżeniowe-Możesz mierzyć wysokość dowolnego stosu.
Możesz również mierzyć poziomy i wykrywać różne pozycje obiektów.
Działa on również przy pomiarze grubości i wykrywaniu granic.
Jaka jest różnica między czujnikiem zbliżeniowym a wyłącznikiem zbliżeniowym?
Czujnik zbliżeniowy a wyłącznik zbliżeniowy

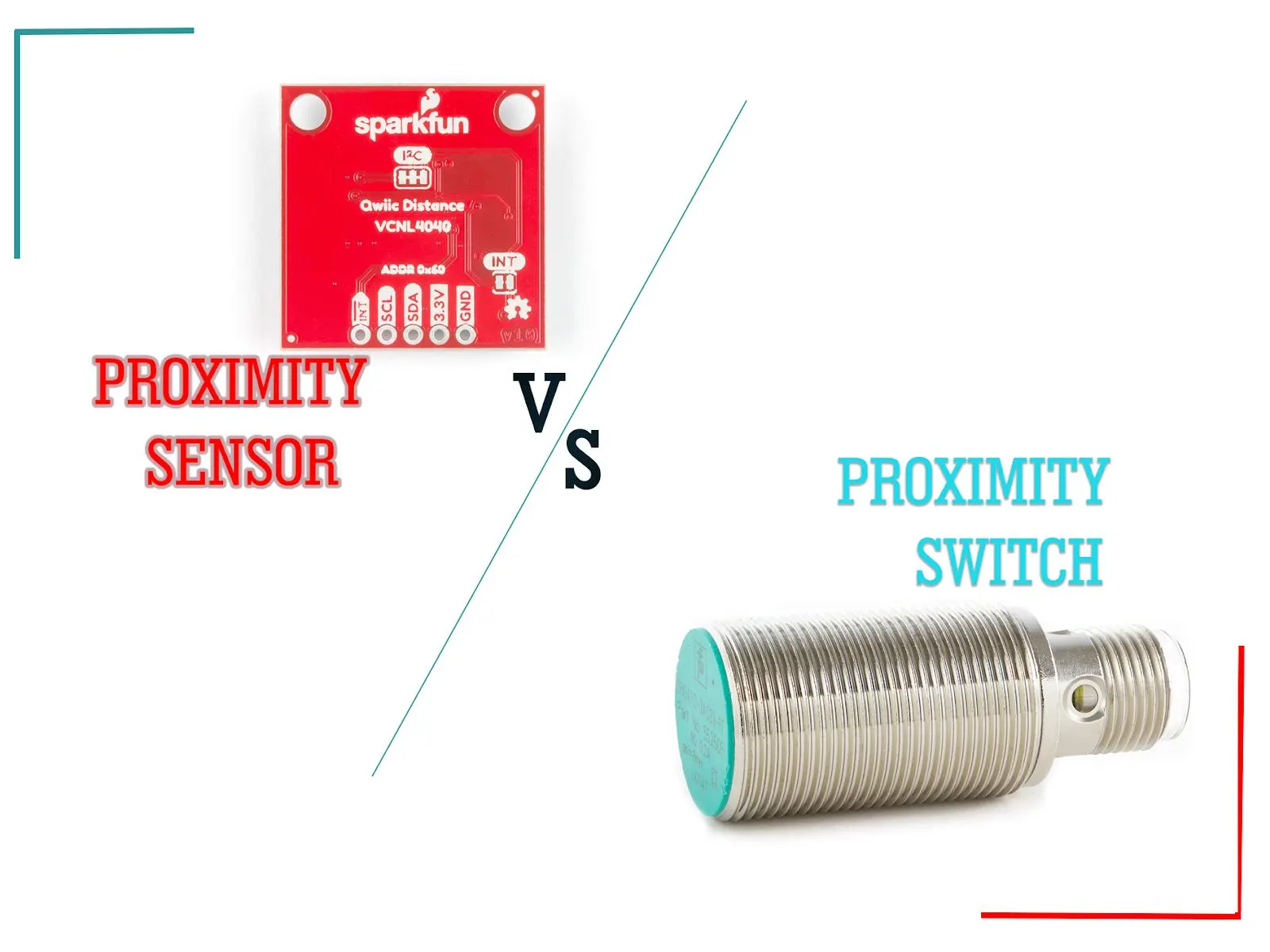

Jak wspomnieliśmy wcześniej, łatwo jest pomylić przełącznik zbliżeniowy i czujnik zbliżeniowy. Ale dość łatwo jest odróżnić te dwie rzeczy od siebie.
Czujnik zbliżeniowy jest detektorem, który wykrywa obiekty znajdujące się w jego zasięgu wykrywania.
Z kolei przełącznik zbliżeniowy jest sterownikiem, który aktywuje lub dezaktywuje obwód, gdy czujnik wysyła swoje sygnały. Sygnały te mogą oznaczać obecność lub brak obiektu.
Podsumowanie
Wyłącznik zbliżeniowy jest nie tylko kluczowy dla wykrywania obiektów, ale także dla aplikacji sterowania bezstykowego. Warto również wspomnieć, że przełącznik zbliżeniowy zawsze będzie w stanie spoczynku, dopóki obiekt nie wejdzie w jego zasięg wykrywania.
Dodatkowo, każdy typ przełącznika zbliżeniowego oferuje unikalny sposób wykrywania i pomiaru bliskości. Jednak wszystkie mają jedną wspólną cechę: potrzebę obwodu elektrycznego, który pomaga wykrywać obiekty.
Jakie jest Twoje zdanie na temat przełącznika zbliżeniowego? Daj nam znać i skontaktuj się z nami, jeśli masz jakieś pytania.
