Regulator napięcia 9V: Kompletny przewodnik jak go używać i więcej!

Regulator napięcia 9V-Regulatory napięcia są niezbędnymi urządzeniami elektrycznymi, ponieważ pomagają twoim obwodom w utrzymaniu stałego napięcia. Utrzymanie stałego napięcia w obwodzie jest konieczne, aby uniknąć smażenia niektórych elementów elektrycznych obecnych w projekcie. Na rynku istnieją trzy rodzaje regulatorów napięcia. Na przykład mamy regulatory napięcia typu inverter, step down i step up. Warto zauważyć, że regulator napięcia utrzymuje stałe napięcie pomimo zmiany innych czynników. Czynniki te mogą stanowić impedancję obciążenia lub napięcie wejściowe. W tym artykule porozmawiamy o regulatorze napięcia 9v. To urządzenie elektryczne może pracować jako regulator step up lub step down. Jednak w tym artykule skupimy się bardziej na wykorzystaniu urządzenia i jak podłączyć je do obwodu.

Czym jest regulator napięcia 9V?

Regulator napięcia 9V może działać poprzez zwiększanie lub zmniejszanie napięcia zasilającego. W związku z tym, ta właściwość sprawia, że urządzenie jest niezbędnym elementem w projektach, ponieważ może konwertować wyższe i niższe napięcia wejściowe. Ponadto, urządzenie działa poprzez wydajne wytwarzanie napięcia wyjściowego 9v z napięcia zasilania w zakresie 3v-30v. Tym samym pozwala na typowy prąd wyjściowy 2A, gdy napięcie wejściowe jest zbliżone do napięcia wyjściowego.

Kiedy podłączasz regulator prawidłowo w swoich obwodach elektronicznych, powinien oferować typową wydajność około 80% do 90%.

Ponadto, elastyczność tego regulatora w zakresie napięcia wejściowego jest idealna dla aplikacji zasilanych z baterii. Funkcja ta jest, ponieważ napięcie baterii zaczyna się powyżej wymaganego wyjścia, ale ostatecznie spada poniżej. Ponadto cały proces odbywa się w miarę rozładowywania baterii.

Jednakże, możesz potrzebować nowych baterii i formantów bez typowego ograniczenia na pobór prądu pozostającego ponad wymaganym napięciem przez cały czas.

(regulator napięcia).

Konfiguracja pinów

Regulator napięcia 9V musi współpracować z układem scalonym, aby osiągnąć dobre rezultaty. Na przykład, układ scalony regulatora napięcia L7809 ma 3 piny. Te piny obejmują piny IN, GND i OUT. Każdy z pinów został opisany poniżej.

(pakiet elektroniczny o podobnej konfiguracji pinów)

Charakterystyka regulatora napięcia 9v

Po pierwsze, ten liniowy regulator napięcia ma stałe napięcie wyjściowe 9v z dokładnością procentową około 4%.

Po drugie, regulator oferuje szeroki zakres sprawności (80% -90%) w zależności od obciążenia quiescent, napięcia wyjściowego i wejściowego.

Ponadto, regulator oferuje zintegrowany obwód ochrony przed odwrotnym napięciem do 30v.

Ponadto, ten regulators może zaoferować over-temperature shutoff, over-current protection I under-voltage shutoff.

Regulator napięcia 9v posiada cztery otwory 0,086* dla śrub M2.

Wreszcie, urządzenie oferuje kilka opcji, aby rozważyć swoje połączenia. Posiada mniejsze otwory 0,1* dla pinów nagłówkowych oraz większe dla zacisków.

(ikony regulatora napięcia).

Jak używać regulatora napięcia 9v?

Aby uzyskać odpowiednie napięcie wyjściowe za pomocą regulatora napięcia 9v, należy użyć układu scalonego regulatora L78S09. Co ważne, ten układ scalony jest istotny, ponieważ zapewnia regulację lokalną na karcie. Również ta cecha pomaga wyeliminować rozkład problemów, jakie niesie ze sobą regulacja jednopunktowa.

Układ scalony L78S09 jest niezniszczalny, ponieważ ustawia wewnętrzne wyłączenie termiczne ograniczające prąd. Dodatkowo, układ scalony oferuje ochronę bezpiecznego obszaru. Ponadto, jeśli masz odpowiedni radiator, IC wydziela ponad 2A maksymalnego prądu wyjściowego.

Początkowo projekt układu scalonego L78S09 dotyczył regulatorów stałego napięcia. Jednak może on również współpracować z innymi zewnętrznymi komponentami do regulacji napięcia i prądów.

Oto kilka materiałów, które będą potrzebne do uzyskania dobrego połączenia elektrycznego.

(regulator napięcia generatora przekaźników).

Opis body.

Przedstawiony obwód jest układem prostym. Z obwodu wynika, że podstawowym urządzeniem elektrycznym jest układ scalony L78S09. Działa on dość podobnie do ludzkiego serca. Układ scalony otrzymuje prąd stały w zakresie 12-35V od prądu obwodu.

Warto zauważyć, że ten konkretny obwód będzie działał doskonale bez żadnych dodatkowych elementów elektrycznych. Jednak dla ochrony przed odwrotną polaryzacją, wymagana jest dioda jako wejście.

Kondensator wejściowy o pojemności 200uf działa poprzez usuwanie szumu resztkowego. Po, IC może wyprodukować wyjście 9v. Następnie, to wyjście podróżuje do drugiego kondensatora wyjściowego 47uf, aby anulować wszelkie dodatkowe szumy. Po tym jak ten prąd przeszedł cały proces, staje się wystarczająco czysty, aby podróżować do pinu wyjściowego

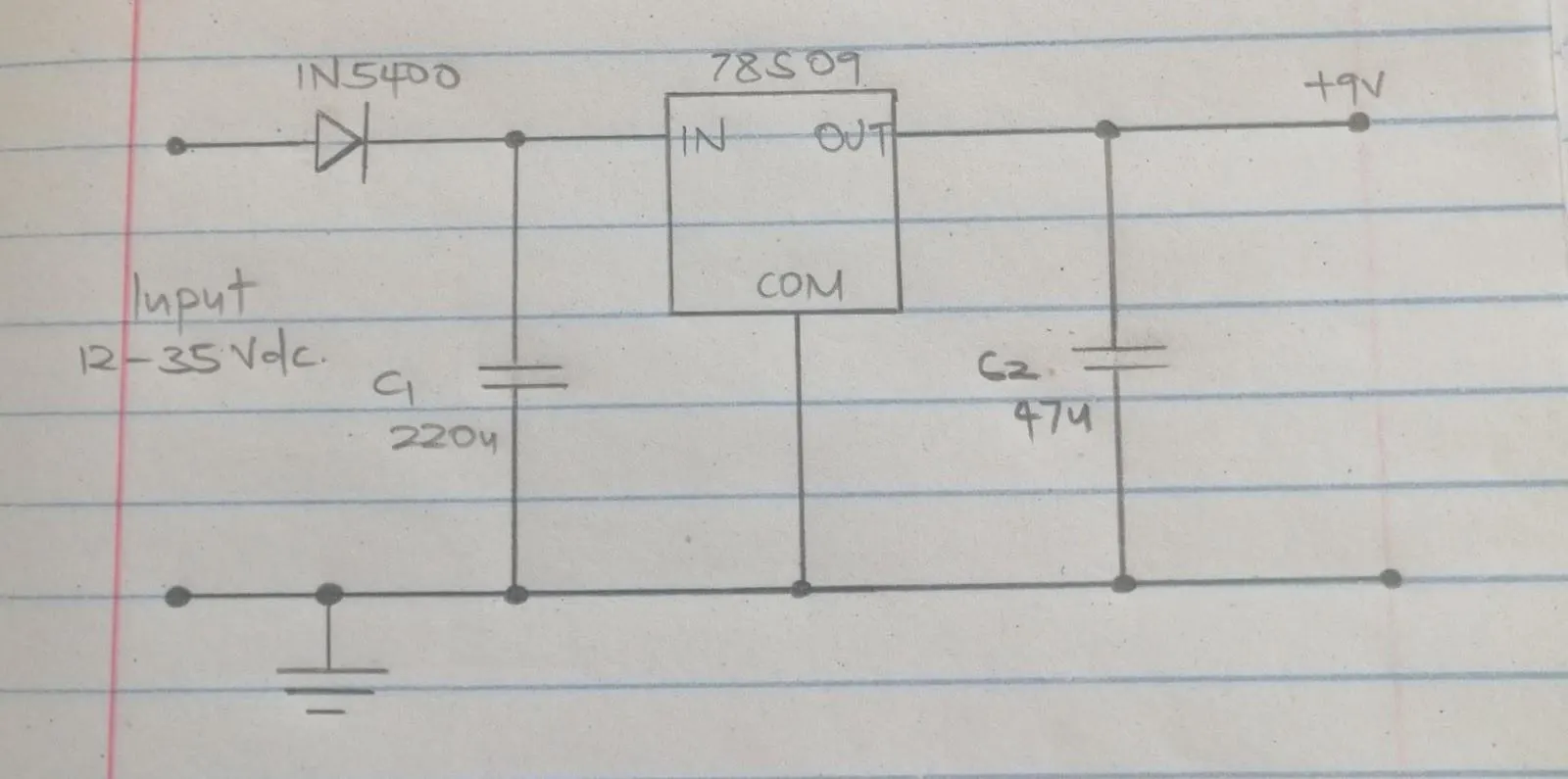

(9v obwód regulatora napięcia)

Jak podłączyć?

Ze schematu wynika, że bezpośrednio po akumulatorkach można podłączyć diodę, która zapobiega cofaniu się prądu. Powinieneś zadbać o to, aby dioda i układ scalony były równoległe. Również kondensatory powinny być w szeregu z diodą i IC, ale równolegle do siebie. Ponadto kondensatory urządzenia powinny być w szeregu z diodą i IC, ale równolegle.

Dodatkowo, ponieważ pin wejściowy zasila regulator, można podać napięcie do 30v. Natomiast pin wyjściowy ma stałe napięcie 9v, które przez niego przechodzi.

Pamiętaj też, że pin napięciowy jest zawsze w trybie domyślnym. Na breadboardzie znajdziesz 100 kiloomowy rezystor, który łączy pin enable z zabezpieczonym przed odwrotnym podłączeniem pinem wejściowym. Warto zauważyć, że niższy prąd poniżej 0.6v może zasilić pin enable.

 W efekcie płytka umieszczona jest w mniejszej przestrzeni.

(regulowane regulatory napięcia)

Prąd wewnątrz rezystora dominuje nad prądem quiescent pobieranym w trybie uśpienia. Prąd wewnątrz rezystora wędruje do pinu wejściowego z pinu zezwolenia przez obwód zabezpieczenia przed odwrotnym napięciem. Proces ten może być jednak czasami zbędny. W takim przypadku pin zezwolenia pozostaje zawsze otwarty lub odłączony.

Kołek zezwolenia, kołek wejściowy, kołek wyjściowy i kołek uziemienia posiadają oznaczenia na płytce drukowanej. Ponadto, każdy pin ma odstęp 0,1″ pomiędzy sobą. Odstępy te zapewniają kompatybilność z bezlutową deską do krojenia, złączami i innymi układami do prototypowania. To wykorzystuje siatkę 0.1′.

Do tych pinów można przylutować zarówno prosty męski pasek nagłówkowy 5*1, jak i męski pasek nagłówkowy 5*1 pod kątem prostym. Jednakże, dla bardziej zwartej instalacji, możesz przylutować przewody bezpośrednio do płytki.

Płytka powinna mieć dwa otwory montażowe 0,086* specjalnie dla śrub M2. Ponadto otwory montażowe znajdują się w przeciwległych rogach płytki i są oddzielone 0,53mm zarówno w poziomie jak i w pionie.

(zestaw ikon regulatora napięcia)

Zastosowania

Po pierwsze, możesz użyć tego urządzenia w wielu projektach DIY

Ponadto, ponieważ regulator oferuje prąd stały, może pracować w aplikacjach, które wymagają prądu stałego.

Wreszcie, możesz go użyć w obwodach o specyficznych wymaganiach napięciowych.

Podsumowanie

Regulator napięcia jest niezbędnym urządzeniem do wykorzystania w obwodach elektrycznych. Mamy nadzieję, że ten artykuł pomógł Ci dowiedzieć się, jak podłączyć regulator napięcia 9v.
