Taconic PCB-Istnieje wiele płyt PCB, ale niewiele z nich dorównuje wydajnością płytce Taconic PCB, zwłaszcza w zastosowaniach wymagających dużej prędkości. Jakie są więc kluczowe cechy tego kultowego typu płytek PCB firmy Taconic? Wyraźnie wyjaśnimy jej kluczowe cechy i zastosowania oraz porównamy jej właściwości z płytami Isola PCB i Rogers PCB. Dlatego, aby uzyskać więcej szczegółów, sprawdź nasz przewodnik po płytach PCB Taconic.
Co to jest Taconic PCB?

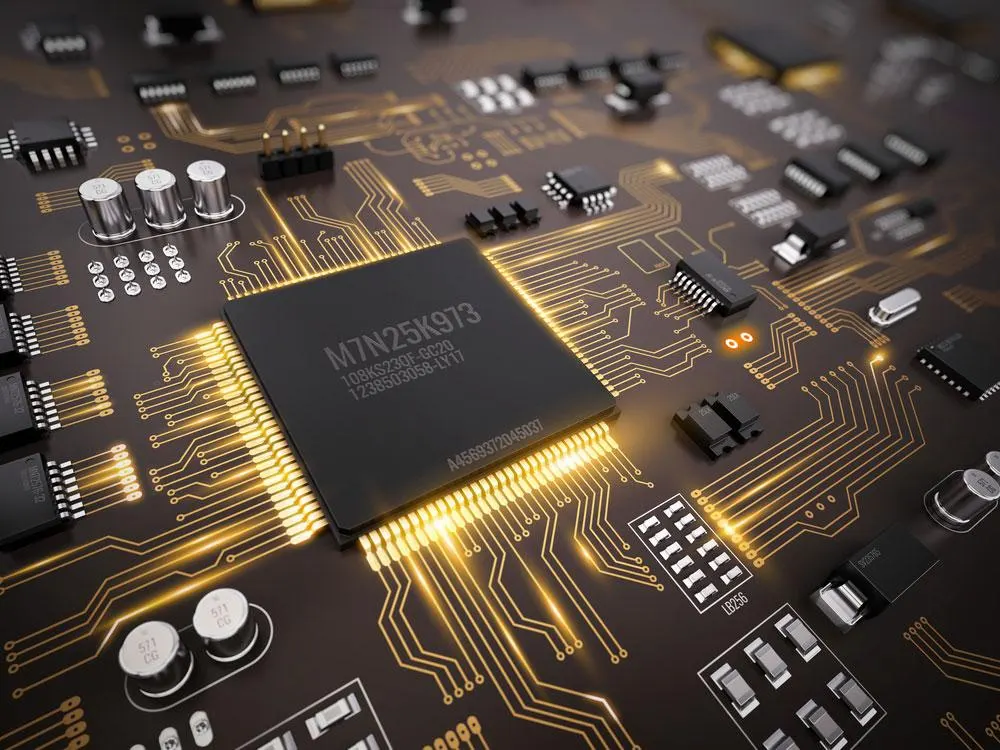

Zaawansowana technologicznie płytka drukowana (PCB)
Jest to rodzaj płyty PCB wykonanej z materiałów Taconic PCB, które obejmują tkane materiały wzmacniane włóknem szklanym i wypełniony ceramiką politetrafluoroetylen.
Płyta PCB jest powszechnie stosowana w laminatach o wysokiej częstotliwości radiowej, zazwyczaj w komunikacji, elektronice mikrofalowej i przemyśle lotniczym. Przede wszystkim wynika to z jego zmniejszonej straty sygnału elektrycznego i właściwości strat dielektrycznych.
Ponadto, PCB charakteryzuje się szerokim zakresem wartości stałej dielektrycznej.
Korzyści z zastosowania Taconic PCB
Podstawy płyt obwodów drukowanych
Co należy wziąć pod uwagę podczas hybrydowej produkcji Taconic PCB

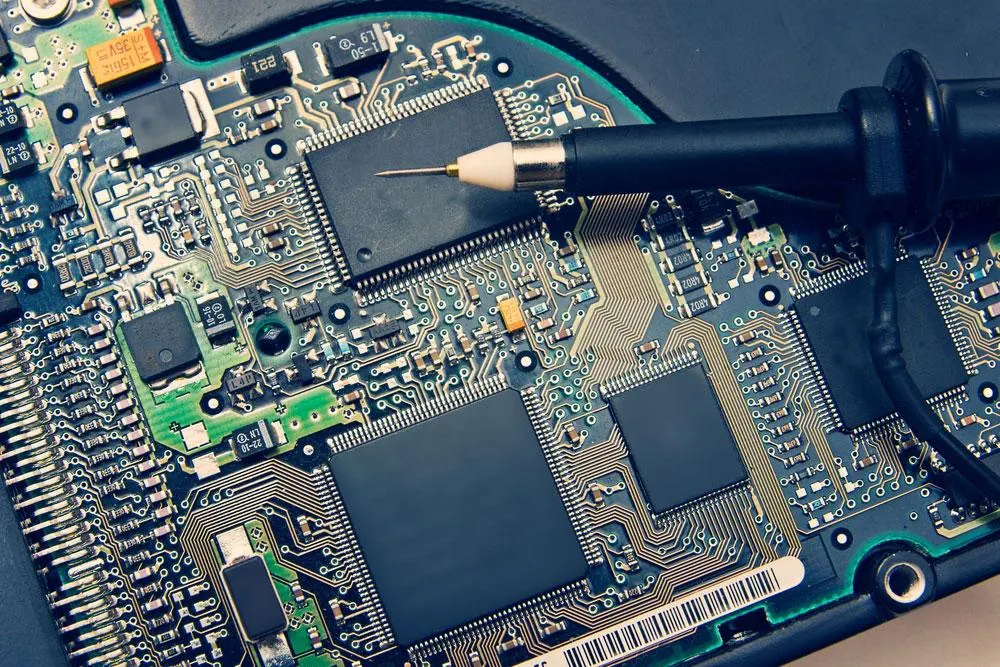

Sonda oscyloskopowa na obwodzie elektronicznym
Rozważ następujące cechy i właściwości mechaniczne Taconic PCB w procedurze produkcji hybrydowej:
Parametry wiercenia.
Jest to podstawowy czynnik, który warto rozważyć, ponieważ jest to główny wyznacznik idealnego formowania otworu. Przede wszystkim, posuwy i prędkości wiertła wynikają z materiałów do układania. Można je jednak dostosować w trakcie procesu wytwarzania hybrydy.
Kompatybilne materiały
Istotne jest, aby hybrydowe materiały stack-up pasowały do cyklu laminowania. Ponadto, niektóre materiały wymagają stosunkowo wysokiej temperatury i wysokiego ciśnienia dla skutecznej laminacji.
Stąd warto sprawdzić kartę katalogową materiałów przed użyciem.
Przygotowanie ścianki otworu
Jest to kolejny proces po wywierceniu otworu. Należy pamiętać, że proces przygotowania zależy przede wszystkim od używanego materiału.
Podstawowe techniki laminowania w produkcji wielowarstwowych płytek PCB Taconic

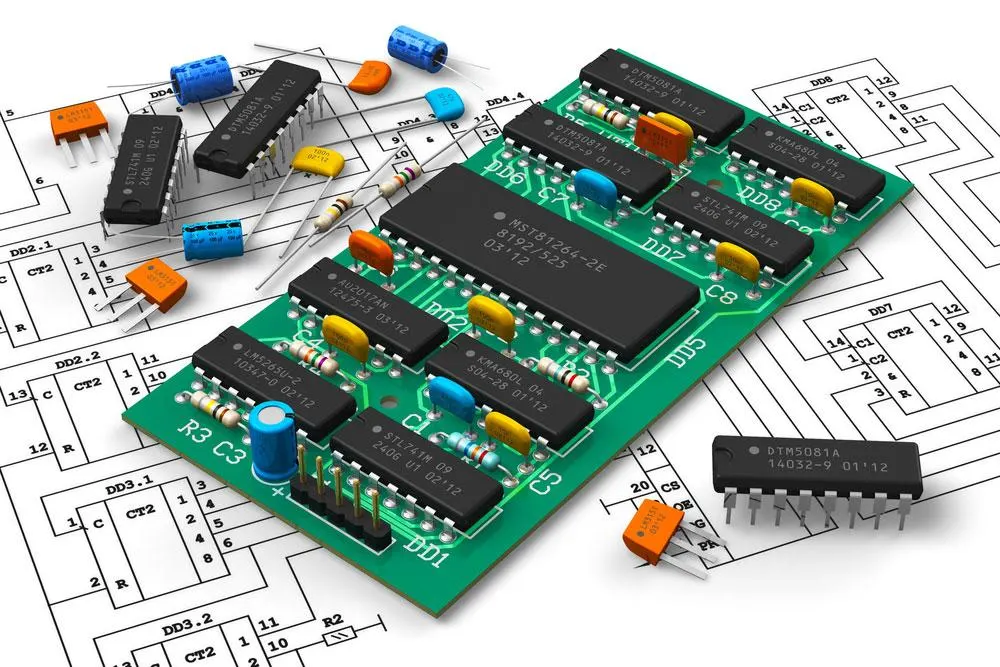

Cyfrowa płytka drukowana z mikrochipami
Istnieje wiele technik laminacji, z których wszystkie są przydatne w procesie produkcji. Należą do nich:
Wielowarstwowe płytki PCB
Są to płytki PCB z wieloma warstwami śladowymi lub cienkimi płytkami trawionymi, połączonymi poprzez laminację. Podczas laminowania wewnętrzne warstwy PCB są poddawane działaniu bardzo wysokich temperatur i ciśnienia.
Dwustronne płytki PCB
Pod względem procedury laminowania są podobne do wspomnianych wcześniej PCBS. Również laminacja dwustronnych płytek drukowanych wymaga zastosowania światłoczułego suchego rezystora.
Laminaty mikrofalowe PTFE
Są to najczęściej spotykane materiały laminatowe w laminacji PCB. Większość z tych laminatów ma następujące właściwości:
Stosunkowo gruba tolerancja
Niskie straty elektryczne
Stała stała dielektryczna
Poza tym laminaty te są wysokiej jakości materiałami do płytek drukowanych w płytkach drukowanych o częstotliwości radiowej.
Laminacja sekwencyjna
Technika laminowania jest poręczna w obwodach z co najmniej dwoma podzbiorami.
Rodzaje laminatów Taconic

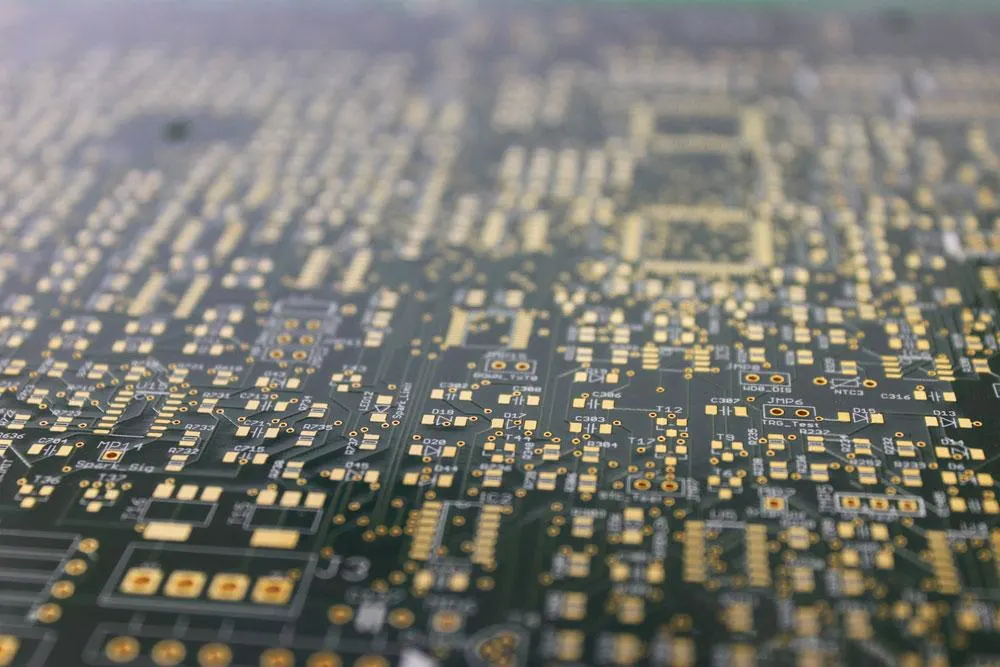

Płytka drukowana z komponentami
Istnieje wiele laminatów wysokiej częstotliwości firmy Taconic. Oto kilka przykładów:
Taconic rf 35
Jest to laminat z wypełnieniem ceramicznym, który posiada również tkaną szklaną warstwę wzmacniającą. Laminat jest poręczny w zastosowaniach przemysłowych, takich jak produkcja elementów pasywnych, wzmacniaczy mocy i anten.
Ponownie, jest również przydatny w przemyśle spożywczym w aplikacjach RF i funkcjach mikrofalowych. Jego cechy obejmują:
Ma skuteczną stabilność wymiarową i niski współczynnik rozpraszania.
Ponadto, jest zgodny z RoHS i zgodny z wieloma hybrydowymi budowami.
Po trzecie, jest to stabilny laminat o niskiej absorpcji wilgoci.
Często podczas użytkowania połączenie tego laminatu z hybrydowymi płytami wielowarstwowymi poprawia jego niezawodność.
Taconic CER 10
Jest to również laminat ceramiczny zawierający tkane szkło o doskonałej odporności na lutowanie. Posiada również wydajne właściwości elektryczne i jest przydatny w sprzęgłach, filtrach i wzmacniaczach mocy.
Ponadto, jest to płyta interlaminarna, która jest również stabilna wymiarowo. Dlatego jest przydatna w tanich i wysokonakładowych procesach przemysłowych. Do innych cech laminatu należą:
Przechodzi test palności i jest poręczny w zastosowaniach mikrofalowych.
Posiada również doskonałe cechy termiczne i właściwości mechaniczne.
Ponadto, charakteryzuje się niską absorpcją wilgoci, a laminat posiada imponującą wytrzymałość na zginanie.
Taconic tly-5
Posiada grubość dielektryka od 0,0050 do 2,20 i ma podobne właściwości do powyższego laminatu. Ponadto jest on powszechnie stosowany w komunikacji satelitarnej, komórkowej i radarach samochodowych.
Ponownie, laminat posiada metale okładzinowe, takie jak miedź, aluminium i mosiądz i przechodzi test palności.
Taconic try-5A
Jest to laminat wysokiej częstotliwości o najniższym współczynniku rozpraszania spośród wszystkich typów PCB Taconic. Ponadto, PCB posiada powłokę PTFE i wzmocnienie z tkanego szkła. Niektóre z jego kluczowych cech obejmują:
Ma wysoką wytrzymałość na odrywanie i niską absorpcję wody.
Po drugie, jego stałe dielektryczne są niskie.
Ponadto laminat jest przydatny w przemyśle radarów samochodowych, komunikacji satelitarnej i wzmacniaczy mocy.
Wreszcie, laminat jest skuteczny, gdy używasz go w konstrukcjach hybrydowych.
Kiedy należy użyć Rogers PCB zamiast Taconic PCB?

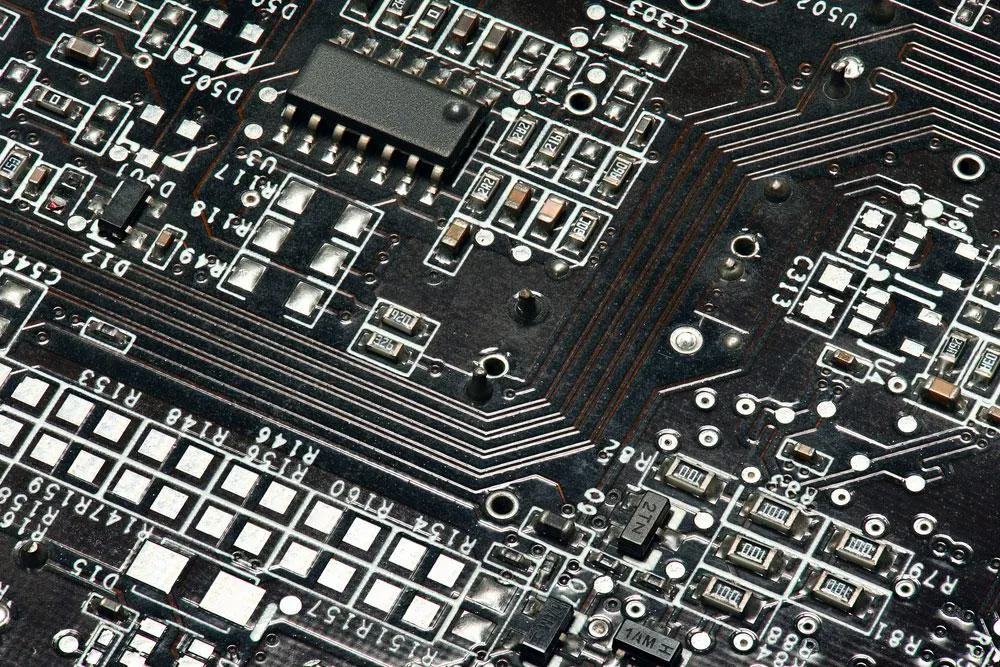

Płytka drukowana i mikroprocesor, czyli zbliżenie procesora
Roger PCB to laminat o wysokiej częstotliwości, podobny do płytek Taconic. Również oba laminaty należą do grupy niskostratnych.
Niemniej jednak, jeśli chodzi o wydajność i najmniejsze straty, laminaty Taconic są lepsze niż Roger PCB. Ponadto, podczas gdy oba są doskonałe w cechach elektrycznych i transmisji, Rodgers PCB fares lepiej w aplikacjach o niższej częstotliwości.
Ponadto oba są idealne do zastosowań PCB w ekstremalnych temperaturach, które wymagają laminatów ceramicznych. Wreszcie, oba są doskonałe w minimalizacji szumów elektrycznych, zwłaszcza tam, gdzie istotne są wysokie standardy wydajności.
Jaka jest różnica pomiędzy Taconic PCB a Isola PCB?
Inżynier testujący płytę PCB
| Taconic PCB | Isola PCB |
| Jest to wzmocniona włóknem szklanym płyta PCB z PTFE/ceramicznym wypełnieniem PTFE, zapewniająca stabilność wymiarową, termiczną i elektryczną. | Posiada laminaty pokryte miedzią, które są również niezbędne w produkcji wielowarstwowych płytek PCB. |
| Po drugie, posiada termoutwardzalne i termoplastyczne prepregi, a także wysokospecjalistyczne dodatki umożliwiające uzyskanie wysokiej wydajności PCB. | Posiada dielektryczne prepregi i zastrzeżone żywiczne materiały kompozytowe. Materiały PCB ułatwiają uzyskanie wysokiej wydajności w wymagających urządzeniach elektronicznych. |
| Wreszcie, jest poręczny w elastycznych połączeniach i projektach PCB o częstotliwości radiowej. | Posiada doskonałe właściwości (termiczne, elektryczne, mechaniczne i wydajnościowe), dzięki czemu jest lepszy od typowych materiałów FR-4. |
Zastosowania Taconic PCB

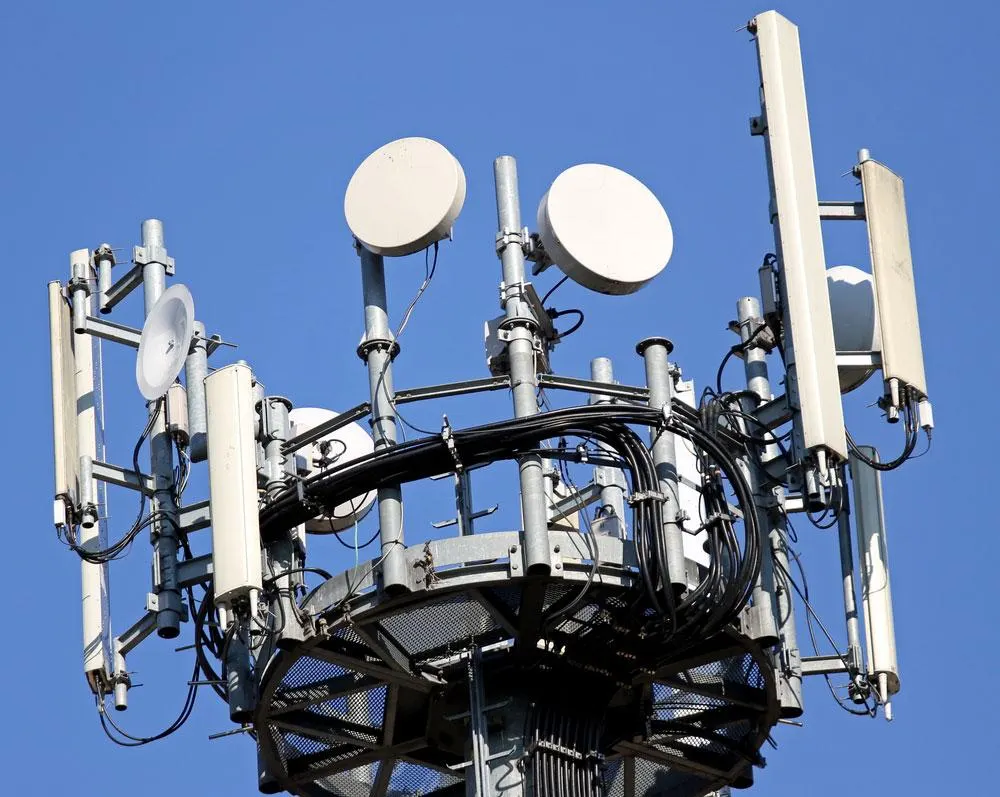

Taconic PCB jest niezbędny w systemach telekomunikacyjnych.
Są one często używane do wykorzystania
Linie antenowe PCS i PCN
Wzmacniacze niskiego poziomu hałasu (LNA) i przetworniki niskiego poziomu hałasu (lnb)
Brak składników źródłowych
Przemysł lotniczy i kosmiczny w telemetrii nawigacyjnej
Kategoria: Urządzenia rozrzucające moc
Układ radarowy układu fazowego
Filtr (film)
Kategoria: Samochody
Universal Mobile Telecommunications System (UMTS) i GSM (GSM)
Wyciąg informacyjny
W każdym razie, Taconic PCB to płyta drukowana, która ma szeroki zakres korzyści dla wszystkich interesariuszy w branży obwodów Ponadto, biorąc pod uwagę szeroki zakres typów PCB, entuzjasci projektów DIY są rozpieszczani w swoich projektach DIY PCB Na koniec jesteśmy gotowi pomóc Ci uzyskać wysokowydajną firmę Taconic PCB Jeśli masz jakieś pytania dotyczące Taconic PCB, skontaktuj się z nami
