Tranzystor BC558-Tranzystory to elementy elektroniczne, które działają poprzez przełączanie lub wzmacniając sygnały wejściowe mocy i elektrycznego. Dlatego przy stosowaniu prądu lub napięcia przez jeden zacisk będzie kontrolowany przepływ prądu przez inne zaciski. Istnieje kilka typów tranzystorów, takich jak dwubiegunowy tranzystor połączenia (BJT). Ponadto mamy tranzystory PNP i NPN. Dziś skupiamy się na tranzystorze BC558, rodzaju tranzystora PNP. Wyjaśnimy jego konfigurację PIN, aplikacje, funkcje, zasadę pracy i alternatywy BC558.
Tranzystor BC558-Co to jest tranzystor BC558?
Tranzystor BC558 to BJT w pakiecie TO-92 używanym do celów przełączania i wzmocnienia. Pochodzi z rodziny tranzystorów PNP.
Pakiet TO-92 tranzystora
Źródło; Wikipedia
Aby uzyskać lepszy wynik z tranzystorem BC558, upewnij się, że nie używasz obciążenia napędowego przekraczające 30 V. Następnie sprawdź i nałóż odpowiedni rezystor podstawowy.
Konfiguracja pinów tranzystorowych BC558
Tranzystor BC558 ma trzy terminale/piny. Składają się z kolekcjonera, podstawy i emitera.
BC558 Pinout
Źródło; Wikipedia
PIN1/ PIN kolektora pozwala na przepływ prądu wewnętrznego.
Następnie pin Pin2/ baza reguluje tendencję tranzystora.
Wreszcie terminal pin3/ emitera wyczerpuje prąd.
Tranzystor BC558-Funkcje BC558
Funkcje i specyfikacje tranzystora BC558 są następujące;
Po pierwsze, ma ciągły maksymalny prąd kolektora 100 mA i szczytowy prąd kolektora 200 mA.
Ponadto maksymalne napięcie kolektora-emitera i napięcie bazy kolektora wynoszą 30 V. I odwrotnie, maksymalne napięcie emitera bazowego wynosi 5 V.
Prąd podstawowy ma również szczyt 200 mA.
Następnie jego maksymalne rozpraszanie kolektora wynosi 500 MW (MilliWatts), podczas gdy jego maksymalna częstotliwość przejściowa wynosi 100 MHz.
Ponadto maksymalna temperatura magazynowania i temperatury pracy powinny wahać się od -65 ° C do +150 ° C.
Minimum do maksymalnego wzrostu prądu stałego wynosi od 110 do 800.
Wreszcie ma typ montażu w otworze, z typem pakietu takiego jak 92-3 i do-226-3.
Zasada pracy tranzystora BC558
W skrócie, BC558 wykorzystuje poniższy mechanizm do działania.
Tranzystor BC558-W przypadku braku prądu na terminalu podstawowym kolektor i emiter zamykają się. W związku z tym tranzystor włącza się ze względu na jego teraz tryb przeciwprzestierania do przodu.
Z drugiej strony prąd u podstawy utrzymuje zarówno terminal kolektora, jak i emiter otwarty. W ten sposób tranzystor jest w trybie odwrotnym.

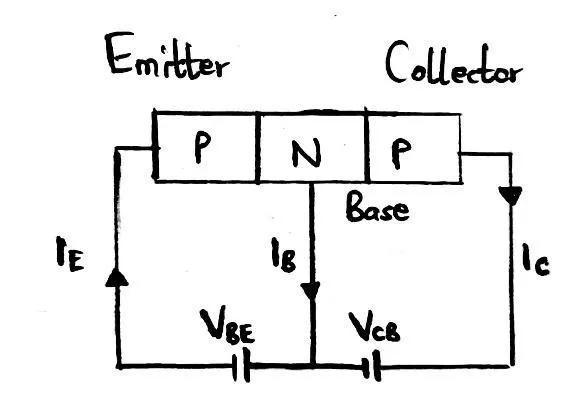

Schemat obwodu struktury i pracy tranzystora BC558
Tranzystor BC558-Kluczowe punkty
Strona podstawowa kontroluje przewodność tranzystora, podczas gdy emiter przenosi prąd tranzystora.
Ponadto kolektor i emiter są +ve, gdy podstawa jest -ve.
Po trzecie, stronniczy tranzystor umożliwia ciągły przepływ prądu 100 mA Crossway między emiterem a kontrolerem (region nasycenia). Na etapie regionu nasycenia napięcie między emerytalnym bazowym może wynosić 900 mV, podczas gdy ten na kolekcjoner-emiter może wynosić 200 mV.
Przeciwnie, usunięcie prądu podstawowego powoduje, że tranzystor przechodzi do etapu regionu odcięcia. Tutaj napięcie bazowo-emitera przybliża 660 mV.
Aby uzyskać dalsze szczegóły i zrozumienie, rozważmy dwa sposoby korzystania z tranzystora BC558.
Tranzystor BC558-BC558 jako przełącznik
Zaczniemy od zastosowania etapów regionu nasycenia i odcięcia.

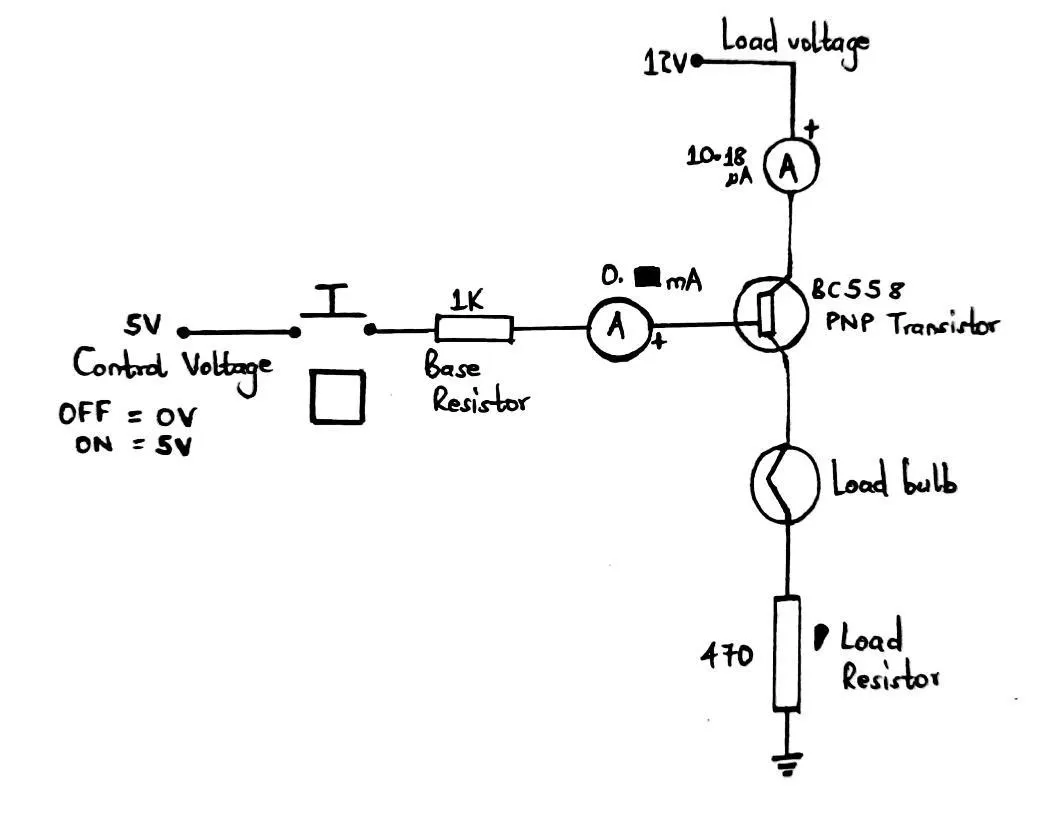

Tranzystor BC558 jako przełącznik w obwodzie
Zastosuje zasadę pracy, w której tranzystor jest zamkniętym przełącznikiem podczas odwrotnego odchylenia i otwartym przyciskiem podczas przekazywania stronniczości. Błędność wynika z podstawowego pinu otrzymującego wymagany przepływ prądu.
Ponadto potrzebujesz rezystora szeregowego z podstawowym terminalem, aby ograniczyć prąd podstawowy.
Poniższe wzory mogą pomóc w obliczeniu wartości rezystora;
RB = VBE/IB
RB = rezystor
IB = prąd podstawowy
VBE = napięcie podstawy emitera (powinno wynosić 5 V)
Zasadniczo tranzystor PNP działa jako przełączanie o dużej stronie. Innymi słowy, podłączasz emiter do obciążenia w celu przełączania i kolektora do zasilania.
BC558 jako wzmacniacz
Aktywny region to miejsce, w którym BC558 będzie działał jako wzmacniacz. Tranzystor wzmacni prąd, napięcie i moc przy różnych konfiguracjach.
Przykłady konfiguracji;
Wspólny wzmacniacz podstawy,
Tranzystor BC558-Wspólny wzmacniacz kolektora i
Wspólny wzmacniacz emitera (najczęstszy typ).

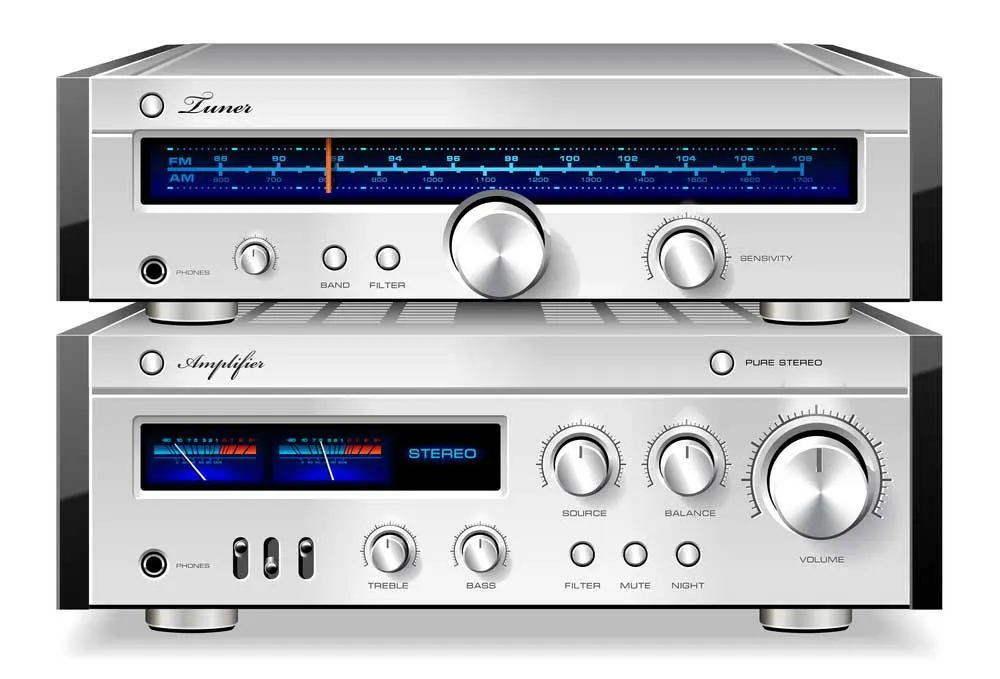

Większość entuzjastów technologii korzysta z BC558 w wzmacniaczach audio. Jego mechanizm działania jest taki, że sygnały wejściowe o niskim napięciu są wzmacniane do wyższych napięć dla obciążeń jazdy.
Poniższe wzory mogą pomóc nam obliczyć wzmocnienie DC tranzystora;
Wzmocnienie prądu prądu DC = prąd kolektora (IC) / Prąd podstawowy (IB)
Czego mogę użyć zamiast tranzystora BC558?
Tranzystor BC558, podobnie jak inne tranzystory, ma alternatywy lub zamienniki.
Zawierają; BC157, BC557, A1015, BC556, BC559, 2N4403, 2N3906, BC338, TIP127, BD140, TIP42, S8550 i BC337.
Tranzystor BC557
Źródło; Wikimedia
Ponadto możesz go uzupełnić za pomocą tranzystora NPN, takiego jak BC548.
Notatka;
Zawsze sprawdzaj pinout alternatywnych tranzystorów, ponieważ mogą one kontrastować z pinout BC558.
Aplikacje
Zastosowania tranzystora BC558 obejmują;
Wzmacniacz ogólnego przeznaczenia,
Para darlington,
Jako przedwzmacniacz i do celów przełączania,
Obwody lusterowe i obwody H-mostu,
Jako bufor impedancyjny,
Obwody oscylatora i komparatora,
Moduły wzmacniacza, takie jak wzmacniacz sygnału i wzmacniacz audio,
(Wzmacniacz audio muzycznej).
Do budowania sygnałów audio,
Ładunki jazdy mniejszym niż 100 mA,
Sterowanie silnikami,
W budowie multiwibratorów bistabilnych i bystry,
Projekty i robotyka oprzyrządowania,
Na koniec możesz użyć go w modułach sterownika, takich jak sterownik LED i sterownik przekaźnika.
Wniosek
Podsumowując, tranzystor BC558 jest tranzystorem PNP wykonanym z materiału krzemowego powszechnego w celach amplifikacji audio. Działa jako aktualne urządzenie kontrolne, ponieważ terminal podstawowy przekształca małe prądy na większe prądy na innych lotniskach.
Mamy nadzieję, że jesteś dobrze zorientowany na tranzystor BC558. Niemniej jednak w przypadku jakichkolwiek pytań lub wyjaśnień skontaktuj się z nami.
