Złącze krawędziowe Wykorzystujemy w świecie aktywnym i cyfrowym, gdzie sygnały są wysyłane i odbierane między kilkoma urządzeniami. Efektywna komunikacja między płytami drukowymi powinna być na miejscu, aby aktywować dowolne polecenie.
Jednak nie można tego osiągnąć bez złotych palców, które działają jako kontakty łączące między urządzeniami, takimi jak karty dźwiękowe lub grafikę i płyty główne. Umieścić w prostym terminie;

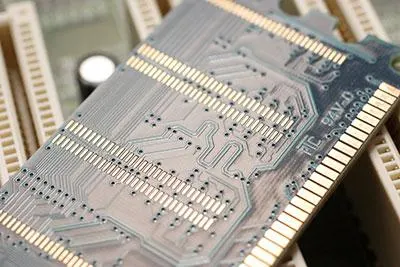

Złote palce to te pozłacane kolumny, które są ogólnie znajdujące się wzdłuż krawędzi PCB (płytki drukowane), aby umożliwić efektywnie komunikować się z kilkoma płytami drukowymi. Więc jakie role gry złote palce? Jak się mieli? Jak się mają zastosować? Aby zrozumieć to i wiele więcej, czytaj na skośnym złączu krawędzi.
Przyczyny, dlaczego Gold-Plating jest koniecznością złotych palców
Przede wszystkim punkty podłączenia PCB są poddawane stałym odłączeniu i podłączeniu na podstawie charakteru lub roli łączenia płytek PCB. Dlatego, jeśli nie ma trwałej krawędzi kontaktowej, oznacza to, że są podatne lub podlegające zużyciu i rozdarciu, które mogą przynieść nieprawidłowe działanie urządzenia.
Nawyk używania złota na płytkę większość złączy pomaga przedłużyć trwałość złączy krawędzi. Ale czy nie jest zbyt drogie ze wszystkich metali? Inne metale, takie jak miedź, mogą działać dobrze, ale złoto jest preferowane na podstawie wielu korzyści, które oferuje.
Złoto zawsze był preferowany przez inne metale, ponieważ okazało się, że jest bardzo żrący odporny i składa się z wysokiej przewodności elektrycznej. Jeszcze lepiej, złoto można łatwo stopić z niklem lub kobaltu, aby zwiększyć jego zdolność do wytrzymania zużycia i rozdarcia po krótkim czasie.
Odnotowano wcześniejsze eksperymenty, aby dowiedzieć się, że opór złota w porównaniu z innymi metalami, a złoto wykazało składać się z jednego z najniższych poziomów oporności w porównaniu z innymi metalami. Jeszcze lepiej, stwierdzono, że złoto jest bardzo obojętny i nie utlenia lub natychmiast reaguje z innymi metalami.
Wspólne materiały stosowane w produkcji / produkcji złota palców
Czy kiedyś zapytałeś, jakie materiały potrzebne do produkcji złotych palców do złączy krawędzi? Prawdopodobnie nie. Dostajesz złote palce z błysku złota. Flash Gold jest znany jako jeden z najtrudniejszych złota.
Ważne jest, aby pamiętać, że specyfikacje potrzebne do produkcji złota palców muszą być całkowicie precyzyjne. Powinno być miejsce na błąd jako taki może powodować, że cały urządzenie będzie działać słabo lub nie działać w ogóle.
Ponownie, grubość musi być w zakresie około 3US do 50US. W przeciwieństwie do innych materiałów w obfitości, Flash Gold okazuje się jednym z najbardziej popularnych materiałów do wykorzystania na podstawie wysokiego poziomu lub standardu uprzęży, która zapewnia, że jest to długi okres pracy, który nie będzie wymagał stałej naprawy.
Flash Gold to materiał, o którym wiadomo, że przeżywa mnóstwo sił wkładowych lub uruchamiających i usuwania, które mogą przejść do 1000 i więcej. Dodatkowo, Flash Gold jest bardzo łatwy w lutowaniu, w przeciwieństwie do innych materiałów, o których wiadomo, że są trudne do lutowania.
Ograniczenia technologii złota palec
Złota technologia palca ma ogromne znaczenie. Ale niestety jego zastosowanie pozostaje ograniczona ze względu na kilka powodów. Na przykład platerowane podkładki muszą znajdować się na skraju PCB. Ponieważ Gold Plating wymaga procesu galwanizacji, musi istnieć połączenie, które łączy plane podkładki i ramę panelu.
Większość plantatorów produkowanych przez graczy w branży produkuje palce, które nie przekraczają ponad 40 mm. Jeśli potrzebujesz dłuższych lub ponadgabarytowych złota palców, proces ich tworzenia będzie intensyfikować.
Powyższe nie wszystko. W przypadku, gdy nie wiesz, wewnętrzne warstwy złączy krawędzi muszą być wolne od materiału miedzianego. W przeciwnym razie cały proces / etapy fazowania styków mogą wystawiać materiał miedzi.
Oprócz elastycznych płytek drukowanych, gdy pozłacane po obu stronach PCB, najmniej odległość oddzielająca między dolną a górnymi warstwami płytki drukowanej drukowanej jest nie przekracza 150 mm, podczas gdy maksymalna długość nie powinna być więcej niż 40 mm.
Istnieją inne rzadkie przypadki, w których złote palce wydają się krótsze lub dłużej niż reszta. Oznacza to, że krótsze podkładki nie zostaną podłączone pionowo do paska poszycia, aspekt, który może przejść dalej, aby wpływać na sprawy z funkcjonalnością.
Podstawowe zastosowania złota palców
Często jest znaleźć złote palce jako główne kontakty łączące między dwoma przylegającymi płytami drukowanymi. Oprócz jego przewodności, głównym celem złota jest osłonięcie krawędzi łączących z przypadków zużycia z powodu wielu zastosowań.
Funkcje, które grają złote palce są dość wielu. Istnieją jednak te podstawowe aplikacje z niektórymi z wielu zastosowań palców złota, w tym następujących aplikacji handlowych i technicznych:
• Specjalne adaptery: Między innymi, złote palce ułatwiają dołączenie lub dodanie kilku ulepszeń do komputera.
• Punkty połączeniowe: Jeśli drugorzędna płytka drukowana łączy się z płytą główną, kilka slotów, takich jak ISA, AGP lub PCI Slots. Poprzez takie szczeliny, złote palce prowadzą sygnały między komputerem, urządzenie peryferyjne, a nawet wewnętrzną kartę.
• Połączenia zewnętrzne: Złote palce służą do zapewnienia zewnętrznych kontaktów łączących, zwłaszcza komputerowych zastosowań / maszyn przemysłowych.
Złącze krawędziowe: Co to jest?
Płytka drukowana składa się z części znanej jako złącze krawędziowe. Możesz go znaleźć na skraju płytki PCB, która zostanie podłączona do pasującego gniazda komputera lub innego urządzenia. Złącze krawędzi zwykle ma pełne metalowe ścieżki stosowane do wyjścia połączenia elektrycznego.
Złącza krawędzi są stosowane głównie na komponentach elektronicznych, zwłaszcza w technologiach obwodowych i komputerach. Istnieje wiele korzyści związanych z nimi, niektóre z nich są faktem, że są opłacalne, solidne, proste i bardzo trwałe. Dodatkowo są one bardzo niezawodne, aby spełnić wymagane standardy.
Stosowanie złącza krawędziowego
Stosowanie jest procesem zmniejszania lub minimalizacji kwadratowej krawędzi na danym obiekcie, aby osiągnąć pochyłoną stronę. Na płytce drukowanej, skośnącej złącza krawędzi, zwłaszcza w złotym palcu, jest procesem podejmowanym po masce lutowej i momentach przed rozpoczęciem wykończenia powierzchni.
Stosowanie złącza krawędziowego jest wykonywane na złącza, aby upewnić się, że szybko osiągniesz wstawki. Bez takich, wkładki mogą nie być łatwe do osiągnięcia. W większości przypadków stopnia jest wykonywana lub podjęta na podstawie specyfikacji klienta.
W większości przypadków musisz skosować, jest wykonany pod kątem około 30 do około 45 stopni. Niektóre płyty drukowane mają dłuższe złote palce i musisz je skosić, aby pasowały do siebie jako jeden kompletny kawałek. Wciąż inne urządzenia wymagają złączy krawędzi określonych pomiarów, aspekt, który sprawia, że skośnie konieczność.
Konieczne jest fazowanie złącza krawędziowego, aby zapewnić, że palce zebrają się do miejsca z dużą łatwością, niepowodzenie, do których części złącza krawędzi mogą się nie pasować do siebie.
Wytyczne, Standardy i przepisy Przewodowe Palce Złote
Niektóre z najczęstszych standardów działających jako przewodnik w kierunku produkcji złota palców oznaczały na PCB, są te, które zostały opublikowane przez Instytut w zakresie łączenia i pakowania obwodów elektrycznych.
Powyższa organizacja została później zmieniła swoją nazwę do stowarzyszenia w zakresie łączenia branż elektronicznych oraz w drodze powrotnej w 2002 r., Wydały kilka standardów, które odnoszą się do złota palców. Niektóre z zasadniczych wytycznych dotyczących produkcji palców złota obejmują:
Wielkość wykańczania i grubość - Warstwy złota palców muszą być mierzone, aby zapewnić, że zakres grubości pomiędzy 3U a 50U.
Kontrola krawędzi kontaktowych wizualnie - krawędzie muszą być bardzo czyste, proste i gładkie w prostym dochodzeniu wizualnym.
Skład chemiczny - Złoto stosowane tutaj musi zawierać co najmniej 10% kobaltu.
Testowanie taśmy z krawędziami kontaktowymi - ten test jest wymagany do ustalenia przyczepności złota palców.
Wniosek
Gold Finger PCB odgrywają całkiem integralną część w wielu urządzeniach elektronicznych. Gold-Plating jest obecnie jedną z najczęściej przyjętych technologii. Jak wspomniano wcześniej, powody, dla których złoto jest preferowanym materiałem, są dość wiele, szef wśród nich jest to, że złoto nie koroduje, utleniać i trwa długo. Podczas gdy określone ograniczenia towarzyszą tej technologii, złoto, zwłaszcza w przypadku złączy krawędzi, jest gospodarzem zalet, których nie można zignorować. Lepiej jednak, kilka wytycznych prowadzą produkcję złotych pcowych pcb, aby zapewnić maksymalną ochronę klientów z wadliwych produktów. Dzięki temu przewodnikowi opanowałeś kilka zasadniczych aspektów dotyczących złotych pcowych płytek PC, zwłaszcza w złączkach krawędziowych. Dzięki takiej wiedzy masz szansę wybrać najlepszy pcb złoty palec.
