1n4002 Diode-Dioda to urządzenie elektroniczne, które zwykle znajduje się w obwodach. Pozwala tylko na przepływ prądu w jedną stronę w kursie. Robiąc to, działają jako regulatory przepływu prądu. Ogólnie rzecz biorąc, istnieje wiele diod, z których każda ma inną specyfikację. W tym artykule przejdziemy przez diodę 1n4002 w sposób bardziej szczegółowy.
Co to jest dioda 1n4002?
1N4002 należy do rodziny diod prostowniczych 1n400x. Często stosujemy je jako regulatory prądu w adapterach AC do urządzeń domowych. Lub w urządzeniach elektronicznych do prostowania prądu. Ponadto podbijanie napięcia i zbijanie napięcia to kolejne zastosowania, które może wykonywać Dioda.
Jednak Dioda 1n4002 nie może przełączać aplikacji, ponieważ jego stosunkowo niska prędkość. Ponadto, porównując diody prostownicze do diod sygnałowych, te pierwsze mają wyższe wartości znamionowe prądu i większą typową pojemność złącza.
Co ważne, dla diody 1N4002, 1A to jej maksymalna obciążalność prądowa. Jest ona jednak zbudowana tak, aby tolerować skoki napięcia do 30A. Dlatego też stosujemy ją w obwodach, które mogą poradzić sobie z mocą mniejszą niż 1A. Dodatkowo posiada znikomy prąd wsteczny o wartości 5uA. Dzięki powyższym właściwościom, dioda 1n4002 może wytrzymać szczyt napięcia wstecznego do 100V.

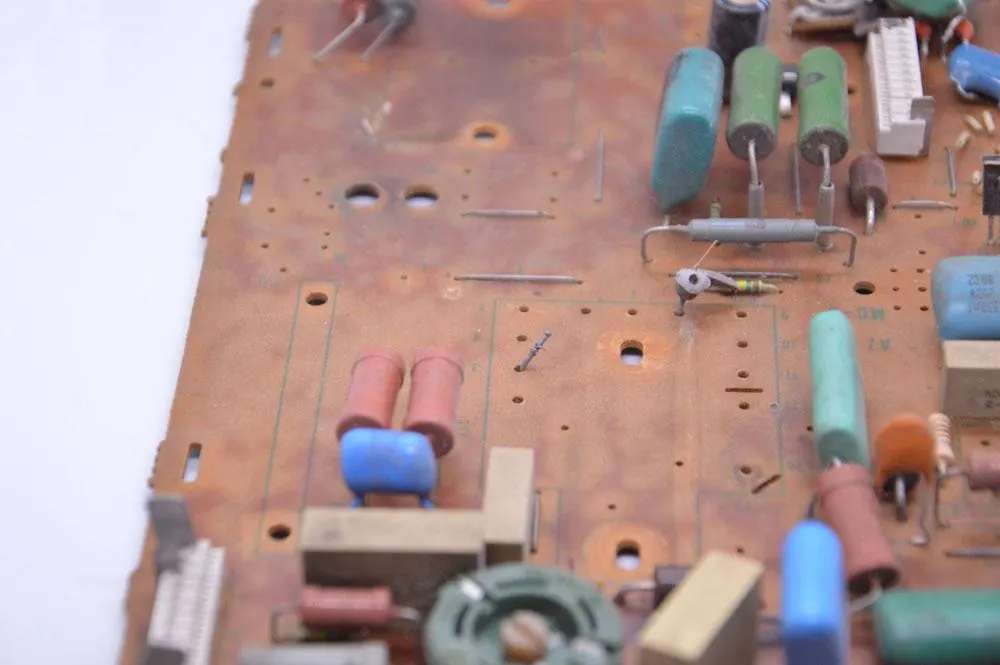

(płyta główna komputera elektronicznego)
Model CAD dla diody 1n4002
Na rysunku poniżej przedstawiono schematyczny symbol krzemowej diody prostowniczej ogólnego przeznaczenia.
(symbol schematyczny)
Na poniższym rysunku przedstawiono ogólny ślad diody z rodziny 1n400x.
(the general footprint of the Diode)
Źródło: Wiki commons
Konfiguracja pinów dla diody prostowniczej 1n4002
Dioda 1n4002 posiada dwa piny: anodę i katodę. Co ciekawe, dodatni koniec diody to anoda, natomiast ujemny to katoda. Na obudowie diody widzimy kolorowy pasek reprezentujący stronę katody.
| pin | nazwa pinu | opis |
| 1 | Anoda | umożliwia przepływ prądu do diody |
| 2 | Katoda | pozwala na wyjście prądu z diody. |
Dioda jest zaworem jednokierunkowym, ponieważ umożliwia przepływ prądu tylko w jednym kierunku. Prąd nie może podróżować z katody do anody. Gdy prąd wejdzie do Diody przez anodę, może płynąć tylko przez katodę i wyjść z Diody.
(logo reprezentacji diody z opaską.)
1n4002 Diode-Charakterystyka diody 1n4002
Po pierwsze, jest dostępna dla typów pakietów DO-41 & SMD.
1n4002 Diode-Po drugie, składa się z średnim prądem naprzód 100mA
Po trzecie, jest to typ diody prostowniczej krzemowej.
Ponadto, ma maksymalne powtarzalne napięcie wsteczne 100v
Również, ma nie powtarzalny max prąd do przodu 30A.
Następnie, ma maksymalne napięcie wsteczne RMS 100v.
Posiada max temperaturę przechowywania i pracy około -55 do 175⁰c.
Na koniec, Dioda ma max rozpraszanie mocy na poziomie 3W.
(warsztat elektroniczny.)
1n4002 Diode-Zalety diody 1n4002
Poniżej wymieniono niektóre z zalet.
Po pierwsze, podczas pracy doświadcza małego spadku napięcia do przodu.
Po drugie, posiada dużą zdolność do wytwarzania prądu udarowego w przód.
Ponadto, ma niską odwrotną upływność.
Również, ma niski koszt w budowie.
Wreszcie, ma gwarantowaną wysoką temperaturę lutowania.
1n4002 Diode-Diody równoważne do diody 1n4002
W świecie elektroniki istnieją różne rodzaje diod. Na przykład, możemy użyć dowolnej diody z serii diod 1n400x jako alternatywnych opcji dla 1n4002. 1n4003, 1n4004, 1n4005, 1n4006 i 1n4007 są wśród diod z tej serii.
Z drugiej strony, możemy zastąpić diodę 1N4002 diodami 1n5408, 1n4733A, 1N4148, 1N5822, oraz diodami Zenera.
(Diody Zenera pokazane na zdjęciu.)
1N4002 Encapsulation

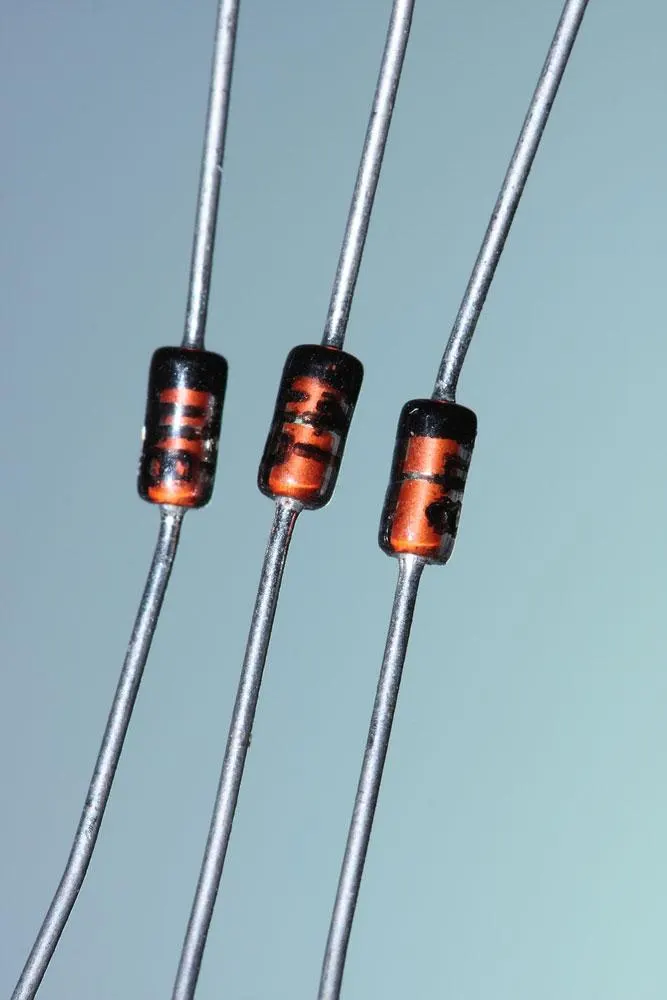

(przedstawienie diody 1n4002.)
Zacieniowany obszar to opakowanie DO-41 o powierzchni 5,22mmX4,21mm. Z obu stron pudełka mamy wysuwający się materiał półprzewodnikowy o długości 25,4mm.
Podsumowanie
Mamy nadzieję, że ten artykuł jest dla Ciebie bardzo pomocny. Czy zechciałbyś dotrzeć do nas po więcej informacji na temat tego artykułu lub jakichkolwiek układów?
