3 fazy na 1 fazę – jak zasilić odbiornik jednofazowy?

Aby zasilić odbiornik jednofazowy z europejskiej sieci trójfazowej 230/400 V, najczęściej wykorzystuje się jedną fazę i przewód neutralny N — napięcie między nimi wynosi około 230 V. Nie wymaga to przekształcania całego zasilania ani stosowania konwertera faz. Trzeba jednak uwzględnić dostępność przewodu neutralnego, dopuszczalne obciążenie wybranej fazy oraz dobór zabezpieczeń; ocenę instalacji i prace należy powierzyć osobie z odpowiednimi uprawnieniami elektrycznymi (SEP).

Czym jest zasilanie trójfazowe?

Układ zasilania trójfazowego.

Układ trójfazowy obejmuje trzy przewody fazowe, a instalacja może zawierać również przewód neutralny. Napięcia faz są względem siebie przesunięte. Taki układ pozwala zasilać odbiorniki trójfazowe, a przy dostępnym przewodzie neutralnym także rozdzielać odbiorniki jednofazowe między poszczególne fazy.

Dlatego obecność przyłącza trójfazowego nie oznacza, że każde podłączone urządzenie musi korzystać ze wszystkich faz. W jednej instalacji mogą pracować zarówno maszyny trójfazowe, jak i urządzenia wymagające zasilania jednofazowego. Kluczowe jest zaplanowanie ich obciążeń.

Czym jest zasilanie jednofazowe?

Układ zasilania jednofazowego.

W omawianej sieci odbiornik jednofazowy na napięcie 230 V jest zasilany z przewodu fazowego i neutralnego. Pobiera moc z wybranej fazy; pozostałe fazy nie dostarczają mu dodatkowej mocy. Mogą natomiast zasilać inne obwody.

W praktyce określenie „zamiana trzech faz na jedną” często oznacza więc wydzielenie obwodu jednofazowego. Nie jest to połączenie mocy wszystkich faz w jednym obwodzie. To rozróżnienie ma znaczenie zwłaszcza wtedy, gdy odbiornik potrzebuje większej mocy, niż może dostarczyć wybrana faza.

Skąd biorą się napięcia 230 V i 400 V?

Wartość napięcia zależy od tego, między którymi przewodami je rozpatrujemy. Napięcie fazowe występuje między fazą a przewodem neutralnym, natomiast międzyfazowe — między dwiema fazami. Nie są to wartości, które można traktować zamiennie przy doborze zasilania urządzenia.

Zależność opisuje wzór: U_LL = √3 × U, gdzie U_LL jest napięciem międzyfazowym, a U napięciem fazowym. Po podstawieniu: 230 V × 1,732 ≈ 398 V ≈ 400 V. Oznaczenie 230/400 V opisuje zatem tę samą sieć, lecz różne napięcia dostępne między jej przewodami.

Czy zasilanie trójfazowe jest lepsze od jednofazowego?

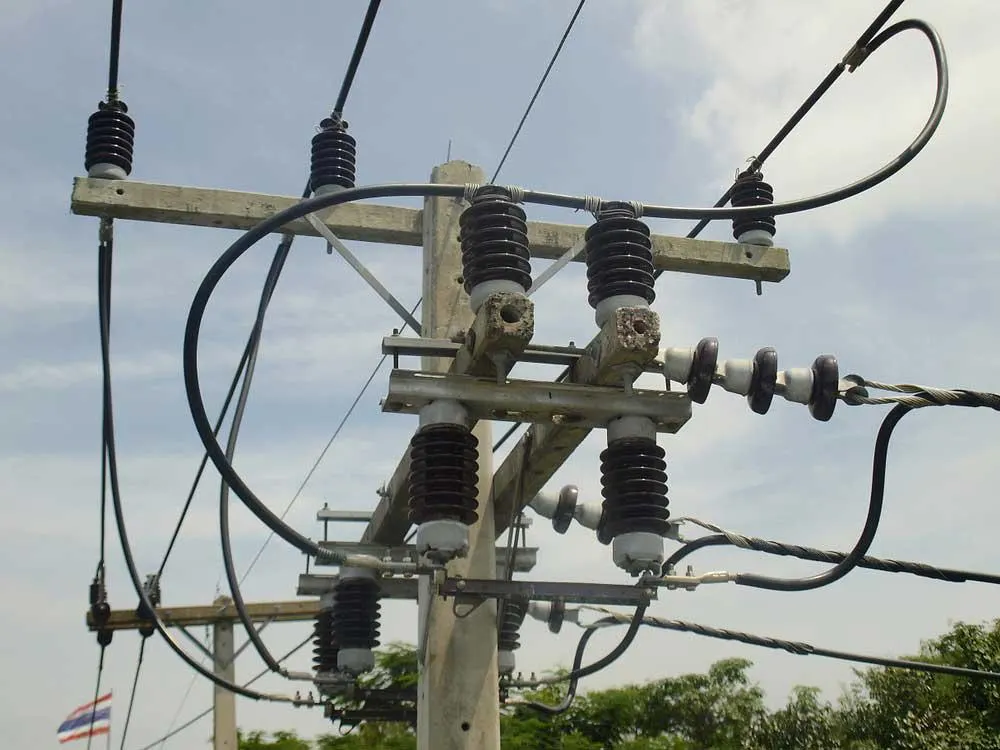

Linia zasilająca.

Wybór wynika z wymagań odbiorników i potrzebnej mocy. Zasilanie trójfazowe umożliwia rozłożenie obciążenia na fazy oraz zasilanie urządzeń trójfazowych. Jednofazowe wystarcza dla odbiornika, którego wymagania mieszczą się w możliwościach danego obwodu.

Nie ma powodu, aby rezygnować z całego zasilania trójfazowego tylko dlatego, że potrzebny jest obwód jednofazowy. Z kolei sama obecność trzech faz nie gwarantuje, że wybrana faza będzie mogła zasilić dowolnie duży odbiornik. Ograniczenie stanowią między innymi przewód, istniejące obciążenie i zabezpieczenie nadprądowe.

Jak uzyskać zasilanie jednofazowe z trójfazowego?

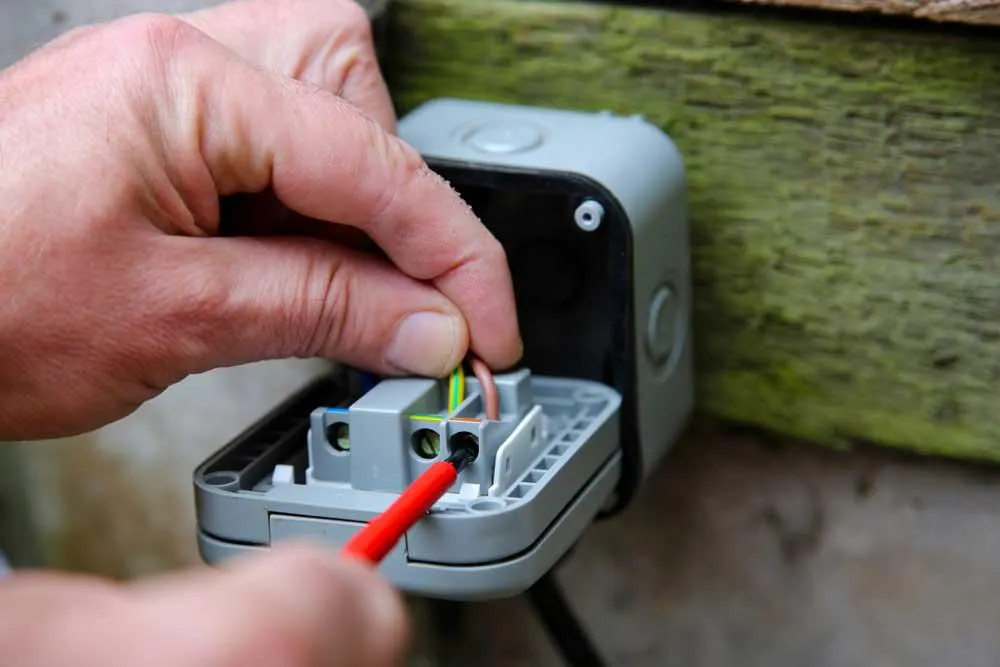

Prace przy instalacji wymagają odpowiednich uprawnień.

Najpierw należy ustalić wymagane napięcie odbiornika oraz układ dostępnego zasilania. Podstawowym rozwiązaniem jest wykorzystanie fazy i przewodu neutralnego. Transformator może być potrzebny przy innych wymaganiach napięciowych, natomiast pozostałe opisane niżej układy mają odmienne zastosowania.

Jedna faza i przewód neutralny

Obwód elektryczny.

Przy dostępnym przewodzie neutralnym jest to najprostszy sposób uzyskania około 230 V. Takie zasilanie nie jest z definicji mniej dokładne czy mniej stabilne od zasilania przez konwerter. Sam fakt poboru energii z jednej fazy nie uzasadnia stosowania dodatkowego urządzenia przekształcającego napięcie.

Odbiornik obciąża jednak tylko wybraną fazę. Dobierając obwód, trzeba uwzględnić urządzenia już z niej zasilane oraz zabezpieczenia. Dostępności przewodu neutralnego nie należy zakładać na podstawie samej informacji, że instalacja jest trójfazowa.

Transformator jednofazowy zasilany międzyfazowo

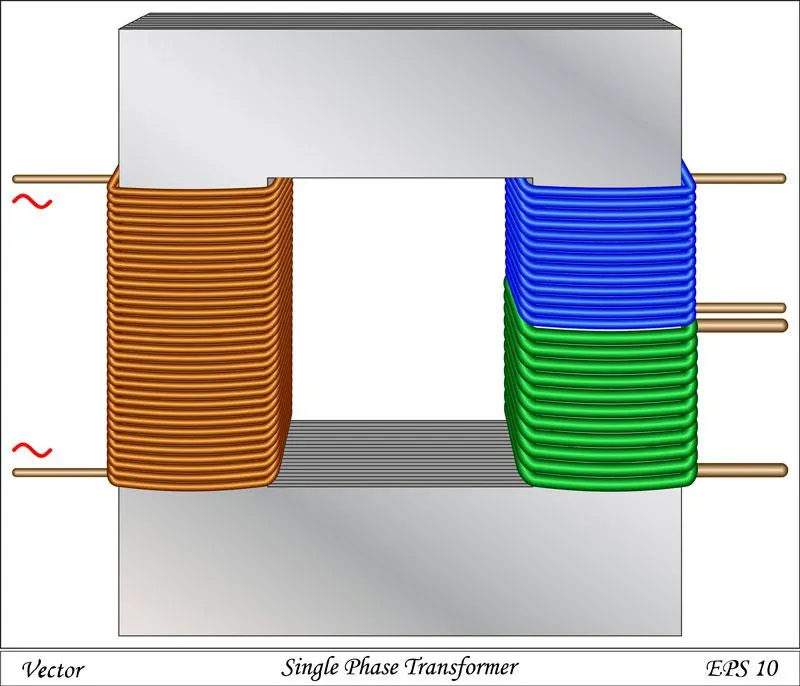

Transformator jednofazowy.

Odpowiednio dobrany transformator jednofazowy może być zasilany między dwiema fazami napięciem około 400 V i obniżać je do poziomu wymaganego przez odbiornik. W takim rozwiązaniu trzeba dobrać zarówno napięcia transformatora, jak i jego moc do konkretnego zastosowania.

Nie oznacza to równomiernego poboru energii ze wszystkich faz. Transformator obciąża dwie fazy, co powoduje asymetrię w sieci zasilającej. Nie ma też podstaw, aby stosowanie tej metody uzależniać od jednego uniwersalnego progu mocy.

Konwerter faz i przemiennik częstotliwości — uwaga na kierunek

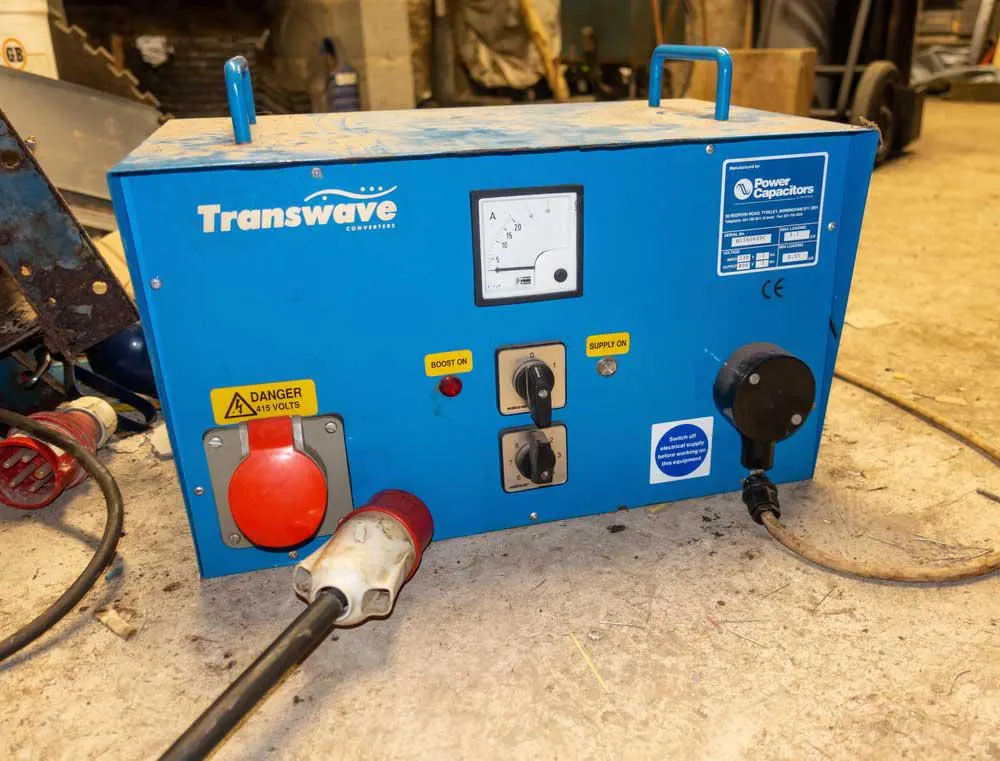

Przy doborze urządzenia należy sprawdzić parametry wejścia i wyjścia.

Typowe zastosowanie przemiennika częstotliwości lub konwertera faz polega na zasilaniu odbiornika trójfazowego z sieci jednofazowej. Jest to kierunek odwrotny do rozpatrywanego tutaj. Sama nazwa urządzenia nie oznacza więc, że nadaje się ono do uzyskania jednofazowego zasilania z sieci trójfazowej.

Przed wyborem urządzenia trzeba sprawdzić jego przeznaczenie oraz parametry wejścia i wyjścia. Dla zwykłego odbiornika jednofazowego, gdy dostępne są odpowiednia faza i przewód neutralny, nie należy automatycznie zakładać potrzeby zakupu konwertera.

Otwarty trójkąt: wyjście pozostaje trójfazowe

Ilustracja transformatora.

W układzie otwartego trójkąta, oznaczanym V–V, dwa transformatory jednofazowe zapewniają wyjście trójfazowe. Nie jest to zatem metoda uzyskania jednej fazy z trzech. Zdolność przenoszenia mocy takiego układu wynosi 57,7% mocy zamkniętego trójkąta złożonego z trzech identycznych jednostek; odpowiada to współczynnikowi 1/√3.

Przykład obliczeniowy: przy założeniu trzech transformatorów po 10 kVA zamknięty trójkąt ma moc 30 kVA. Po usunięciu jednej jednostki i pracy w otwartym trójkącie dostępna moc wynosi 30 kVA × 0,577 ≈ 17,3 kVA. Przykład pokazuje ograniczenie tego układu, a nie sposób zwiększenia mocy obwodu jednofazowego.

Układy Scott-T i Le Blanc

Transformator — ilustracja poglądowa.

Układy transformatorowe Scott-T i Le Blanc służą do przekształcania zasilania trójfazowego w dwufazowe, z przesunięciem fazowym 90°. Stosuje się je między innymi do równoważenia obciążeń jednofazowych w sieci trójfazowej.

Są to rozwiązania specjalistyczne, wymagające projektu dostosowanego do odbiorników. Nie należy przedstawiać ich jako prostego sposobu na domowe zasilanie jednofazowe ani przypisywać im automatycznie większej dokładności napięcia. Ich zastosowanie wynika z potrzeb całego układu zasilania.

Ile mocy można pobrać z jednej fazy?

Dla zasilania jednofazowego moc czynną opisuje wzór P = U × I × cosφ. Dla symetrycznego obciążenia trójfazowego stosuje się P = √3 × U_LL × I × cosφ. W tych zależnościach I oznacza prąd przewodu fazowego, a cosφ współczynnik mocy.

Przykład obliczeniowy przy założeniu prądu 16 A i cosφ = 1:

• Jedna faza: 230 V × 16 A = 3,68 kW.
• Trzy fazy obciążone symetrycznie: 3 × 230 V × 16 A = 11,04 kW.
• Obliczenie z napięcia międzyfazowego: √3 × 400 V × 16 A ≈ 11,09 kW.

Niewielka różnica między wynikami dla trzech faz wynika z przyjęcia zaokrąglonego napięcia międzyfazowego 400 V. Nie oznacza dodatkowej mocy dostępnej w instalacji. Wynik trójfazowy zakłada taki sam prąd w każdej fazie, a nie pobór całej obliczonej mocy z jednej fazy.

To przykład rachunkowy, a nie zalecenie doboru zabezpieczenia. Rzeczywistą możliwość podłączenia odbiornika trzeba ocenić dla konkretnego przewodu, obciążenia i zabezpieczeń. Nie należy przypisywać całej mocy instalacji trójfazowej pojedynczemu obwodowi jednofazowemu.

Jak rozłożyć odbiorniki między fazy?

Przy kilku odbiornikach jednofazowych warto rozpatrywać ich łączne obciążenie oraz to, które będą pracowały jednocześnie. Rozdzielenie ich między fazy pomaga zachować symetrię obciążenia. Sama jednakowa liczba urządzeń na każdej fazie nie wystarczy, jeśli ich zapotrzebowanie na moc jest różne.

Wolna moc na pozostałych fazach nie zwiększa dopuszczalnego obciążenia fazy, z której korzysta konkretny odbiornik. Jeżeli ta faza jest już mocno obciążona, potrzebna jest ocena rozdziału obwodów. Decyzję o zmianach powinien podjąć elektryk na podstawie rzeczywistego układu instalacji.

Co sprawdzić przed przygotowaniem obwodu jednofazowego?

Przed zleceniem prac warto zebrać dane odbiorników i jasno określić, co ma być zasilane. Poniższa lista porządkuje zakres oceny; nie jest instrukcją samodzielnego wykonywania połączeń.

1. Wymagania odbiornika: sprawdzić, czy potrzebuje zasilania jednofazowego, jakie napięcie jest wymagane oraz jakie ma zapotrzebowanie na moc.
2. Dostępne przewody: potwierdzić obecność przewodu neutralnego, jeśli planowane jest zasilanie z fazy i N.
3. Istniejące obciążenia: ustalić, co już korzysta z poszczególnych faz i które urządzenia pracują równocześnie.
4. Przewód i zabezpieczenia: dobrać zabezpieczenie do przewodu i obciążenia, uwzględniając ograniczenia wybranej fazy.
5. Potrzebę transformatora: ocenić ją na podstawie wymaganych napięć i mocy, a także wpływu na symetrię obciążenia.
6. Wykonawcę: powierzyć prace wyłącznie osobie z odpowiednimi uprawnieniami elektrycznymi (SEP).

Najczęstsze pytania

Czy do uzyskania jednej fazy z trzech potrzebny jest konwerter?

Zwykle nie. Jeśli dostępne są faza i przewód neutralny oraz odpowiednie warunki obciążenia, można uzyskać zasilanie około 230 V bez konwertera.

Czy między dwiema fazami uzyskam 230 V?

W omawianej sieci 230/400 V napięcie między dwiema fazami wynosi około 400 V. Około 230 V występuje między fazą a przewodem neutralnym.

Czy całą moc trzech faz można wykorzystać w jednym obwodzie jednofazowym?

Przy zasilaniu z jednej fazy i N odbiornik obciąża tylko tę fazę. Jej zabezpieczenie nadprądowe ogranicza dostępny pobór; zapas na pozostałych fazach tego ograniczenia nie znosi.

Czy otwarty trójkąt daje zasilanie jednofazowe?

Nie. Dwa transformatory w układzie otwartego trójkąta zapewniają wyjście trójfazowe, przy ograniczonej mocy względem zamkniętego trójkąta z trzech identycznych transformatorów.

Podsumowanie

Zasilenie odbiornika jednofazowego z sieci trójfazowej najczęściej sprowadza się do wykorzystania jednej fazy i przewodu neutralnego. O poprawności rozwiązania decydują wymagane napięcie, dostępna moc danej fazy, rozkład obciążeń oraz dobór przewodu i zabezpieczeń. Transformator i specjalistyczne układy przekształcania mają odrębne zastosowania, a dobór rozwiązania i wykonanie prac należy powierzyć uprawnionej osobie.
