Aby skrócić czas montażu PCB, przygotuj spójną dokumentację, zapewnij dostępność komponentów i zaprojektuj płytkę pod sprawne podawanie, obsadzanie oraz lutowanie. Najważniejsze decyzje dotyczą panelizacji, liczby różnych elementów, liczby stron montażowych i poprawności pól lutowniczych. Usprawnienia powinny ograniczać przestoje i poprawki bez pogarszania jakości połączeń.

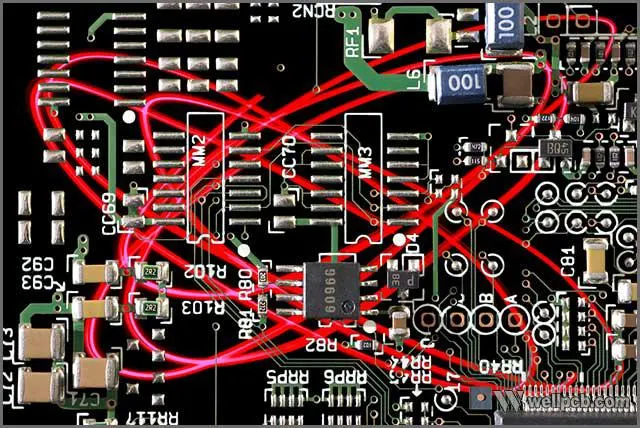

Szybkość montażu oznacza czas wykonywania operacji i przepustowość linii. Szybkość sygnałów dotyczy parametrów elektrycznych, takich jak częstotliwość i czas narastania. Są to odrębne zagadnienia. Krótsza ścieżka lub inny laminat nie przyspieszają automatycznie montażu. PCBA oznacza płytkę z zamontowanymi komponentami, a SMT — technologię montażu powierzchniowego.
1. Zaplanuj montaż i ustal, który czas chcesz skrócić
Najpierw rozdziel czas przygotowania zlecenia, czas pracy linii oraz termin otrzymania całej partii. Oczekiwanie na brakujący układ scalony wydłuża realizację, lecz nie zmienia czasu jego osadzania. Z kolei krótsze przezbrojenie ma duże znaczenie przy małych partiach, nawet jeśli automat później pracuje z taką samą wydajnością.
Przygotuj zestaw danych obejmujący wykaz elementów BOM, pliki płytki, współrzędne komponentów oraz rysunek montażowy. Oznacz wersję projektu, stronę montażu, biegunowość i pozycje celowo nieobsadzane. Współrzędne oraz kąty obrotu powinny odpowiadać uzgodnionej konwencji, aby wykonawca nie musiał rozstrzygać sprzeczności między plikami.
Zakres montażu PCB warto ustalić przed zamknięciem projektu: od nakładania pasty i obsadzania po lutowanie, kontrolę oraz testy. Takt linii, rozumiany tu jako odstęp między kolejnymi wychodzącymi panelami, zależy od jej wąskiego gardła. Przyspieszenie jednego stanowiska nie musi zwiększyć wydajności całego procesu.
2. Uporządkuj schemat, rozmieszczenie i panelizację

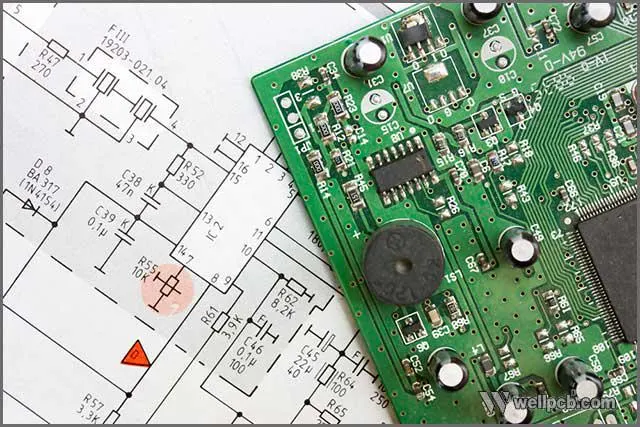

Czytelny schemat ułatwia sprawdzanie funkcji układu, ale sam nie wystarcza do przygotowania montażu. Istotna jest zgodność oznaczeń elementów na schemacie, płytce, rysunku montażowym i w BOM. Po zmianie projektu ponownie wyeksportuj dane, zamiast łączyć starszy wykaz części z nowym plikiem współrzędnych.
Projektowanie z myślą o wytwarzaniu, czyli DFM, obejmuje również sposób transportowania płytki przez linię. Panelizacja łączy kilka płytek w jeden panel roboczy. Szyny transportowe zapewniają miejsce na prowadzenie panelu, a uzgodniony sposób rozdzielenia pozwala później uzyskać pojedyncze płytki. Wymiary panelu i odstępy od jego krawędzi należy dopasować do urządzeń oraz rozmieszczenia komponentów.
Przewidź globalne znaczniki pozycjonowania, nazywane fiducjalami: minimum dwa, zwykle trzy. Dla elementów o drobnym rastrze uwzględnij również znaczniki lokalne, zgodnie z wymaganiami procesu. Zapewnij im wolne otoczenie i dobrą widoczność dla układu wizyjnego. Szczegóły geometrii oraz rozmieszczenia uzgodnij z wykonawcą; przypadkowe odsłonięte pole miedzi nie zastępuje prawidłowego znacznika.
Panel nie zmniejsza liczby komponentów do zamontowania. Może jednak ograniczyć liczbę operacji wprowadzania, rejestracji położenia i wymiany płytek. Nie powinien przy tym utrudniać podparcia, kontroli ani bezpiecznego rozdzielania gotowych zespołów.
3. Dobierz materiał i liczbę stron montażowych do potrzeb

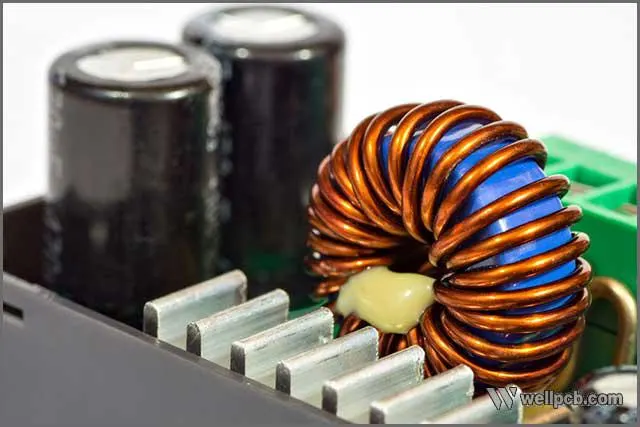

Materiał płytki i układ warstw wynikają przede wszystkim z wymagań elektrycznych, cieplnych oraz mechanicznych. Nie ma podstaw, by specjalistyczny laminat traktować jako uniwersalny sposób przyspieszania montażu. Dla sprawnej realizacji ważniejsze jest jednoznaczne określenie materiału, grubości i konstrukcji płytki oraz potwierdzenie ich dostępności.
Uzgodnienia dotyczące panelu i konstrukcji warto przekazać już na etapie produkcji płytek drukowanych. Gotowa płytka musi nadawać się do przewidzianego procesu montażowego. Zmiana materiału lub grubości tuż przed uruchomieniem wymaga ponownego sprawdzenia ustaleń, a czasem także dostosowania przygotowanego oprzyrządowania.

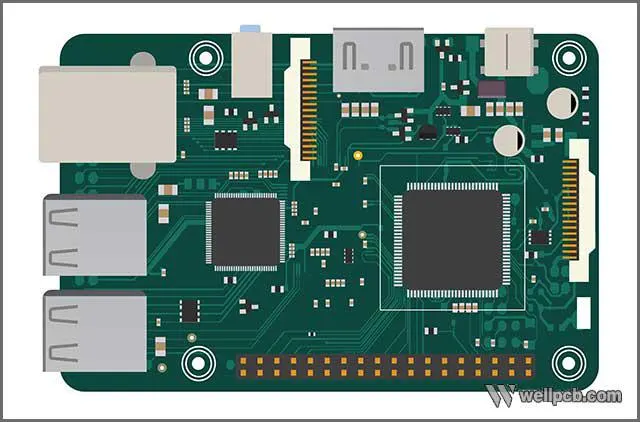

Jeżeli pozwalają na to funkcja urządzenia i dostępne miejsce, rozważ montaż SMT po jednej stronie. Typowy montaż dwustronny wymaga osobnego nakładania pasty i obsadzania każdej strony oraz dwóch przejść przez lutowanie rozpływowe. Dodatkowe operacje zwiększają złożoność przygotowania. Nie oznacza to jednak, że cały czas produkcji zawsze podwaja się wprost.

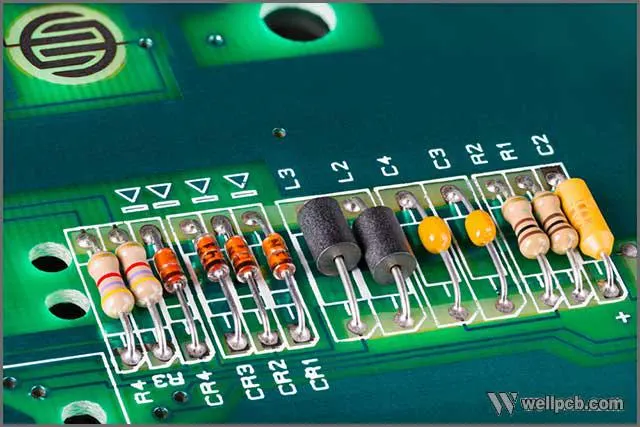

Ogranicz ręczny montaż przewlekany THT tam, gdzie element powierzchniowy spełni wymagania. Zachowaj THT, jeśli uzasadniają go obciążenia mechaniczne lub konstrukcja podzespołu. Skracanie procesu nie może odbywać się kosztem trwałości złączy czy poprawnego działania urządzenia.
4. Ujednolicaj dobór i orientację komponentów
Ograniczenie liczby unikalnych numerów katalogowych producenta, czyli MPN, upraszcza przygotowanie materiałów i podajników. Każdy odrębny MPN trzeba uwzględnić w ich obsadzie; dostępne miejsca są ograniczone. Wspólny element stosowany w wielu pozycjach pozwala ograniczyć różnorodność, choć rzeczywista konfiguracja podajników zależy od maszyny i programu.
Sprawdź, czy podobne pozycje BOM można ujednolicić bez naruszania wymagań. Ta sama rezystancja lub pojemność nie oznacza pełnej zamienności: liczą się również tolerancja, napięcie znamionowe, moc, obudowa i inne parametry z karty katalogowej. Zatwierdzenie takiej zmiany należy do projektanta, a nie do osoby przygotowującej podajniki.

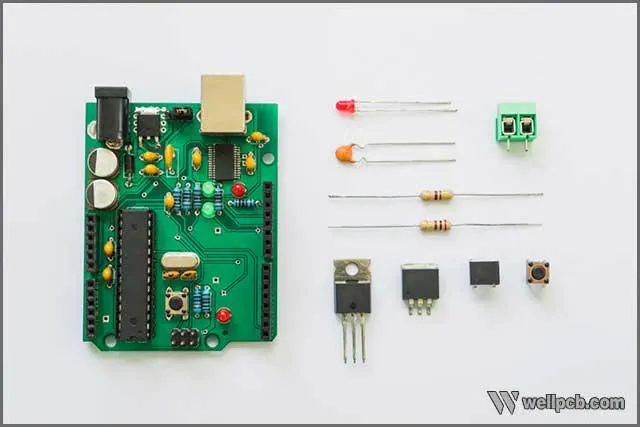

W miarę możliwości wybieraj standardowe obudowy i stosuj spójną orientację powtarzalnych elementów. Jednolite położenie oznaczeń biegunowości ułatwia sprawdzanie programu i kontrolę montażu. Nie wymuszaj go jednak kosztem wymagań elektrycznych lub cieplnych. Samo obrócenie komponentów w projekcie nie gwarantuje krótszego cyklu automatu.
5. Zapewnij kompletny BOM i zatwierdzone zamienniki
Najszybsza linia nie skompletuje zespołu bez potrzebnych części. BOM powinien zawierać oznaczenia pozycji, liczbę sztuk, producenta, pełny MPN i informację o obudowie. Oddziel pozycje nieobsadzane od brakujących danych. Skrótowy opis typu „kondensator ceramiczny” nie wystarcza do jednoznacznego zakupu właściwego elementu.
Przed uruchomieniem zakupów sprawdź dostępność i przygotuj zatwierdzone zamienniki tam, gdzie są dopuszczalne. Określ, czy zamiana może nastąpić bez dodatkowej zgody, czy wymaga oceny konkretnej propozycji. Zgodność obudowy jest tylko jednym z warunków: trzeba też zweryfikować parametry elektryczne, układ wyprowadzeń i wymagania lutowania.
Forma dostawy komponentów również powinna odpowiadać planowanemu sposobowi podawania. Nie zakładaj, że każdą dostępną ofertę części można wykorzystać bez dodatkowego przygotowania. Kompletny materiał i jasne zasady zamian ograniczają oczekiwanie, ale nie uprawniają do obiecywania stałego terminu realizacji niezależnie od projektu i dostępności.
6. Sprawdź pola lutownicze i szablon pasty
Poprawne pola lutownicze pomagają uzyskać powtarzalne połączenia i ograniczyć poprawki. Dobieraj ich geometrię na podstawie dokumentacji obudowy oraz zasad IPC-7351 właściwych dla danego przypadku. Nie stosuj uniwersalnej reguły procentowego powiększania lub pomniejszania pola względem wyprowadzenia. Rozstaw, tolerancje i sposób lutowania mają znaczenie równie duże jak sam wymiar pola.

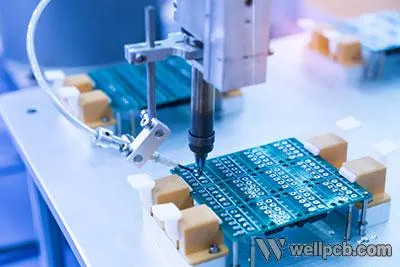

Szablon do nakładania pasty wymaga osobnego sprawdzenia. Kształt i wielkość apertur, czyli otworów szablonu, wraz z jego grubością wpływają na ilość nanoszonej pasty. Otwór nie musi być prostą kopią pola lutowniczego. Szczegółowe rozwiązanie należy dobrać do obudowy, pasty i procesu, z uwzględnieniem zaleceń producenta komponentu oraz zasad projektowania szablonów IPC-7525.
Celem jest poprawny nadruk i stabilne lutowanie, a nie dowolne zwiększanie lub zmniejszanie ilości pasty. Ograniczenie zwarć lutowniczych i niedostatecznych połączeń może skrócić czas poprawek. Nie dowodzi jednak samo w sobie, że automat szybciej osadza elementy: korzyść dotyczy przebiegu całego zlecenia.
7. Ustal sposób zatwierdzania zmian i komunikacji
Wyznacz osobę uprawnioną do rozstrzygania pytań technicznych i zatwierdzania zamienników. Przekazuj jedną, jednoznacznie oznaczoną wersję dokumentacji. Jeśli zmienia się komponent, jego orientacja lub pole lutownicze, sprawdź wpływ na BOM, pliki płytki, współrzędne, rysunki i dane szablonu.
Każda zmiana powinna mieć opis oraz wskazanie dokumentów, które zastępuje. Wykonawca musi wiedzieć, czy dotyczy ona bieżącej partii, czy dopiero kolejnego zamówienia. Pozostawienie kilku paczek danych bez informacji, która jest obowiązująca, może zatrzymać przygotowanie lub doprowadzić do montażu według nieaktualnych ustaleń.
Przegląd DFM wykonaj przed zwolnieniem danych do produkcji. Uwagi dotyczące panelu, dostępu do elementów i nadruku pasty łatwiej uwzględnić w projekcie niż po wykonaniu płytek. Komunikacja skraca czas rozstrzygania wątpliwości, ale nie zastępuje kontroli poprawności dokumentacji.
8. Oceniaj dopasowanie linii, a nie samą wielkość fabryki
Wielkość zakładu nie jest wystarczającym kryterium wyboru. Ważne są dopasowanie urządzeń do komponentów, organizacja przezbrojeń, kontrola procesu i dostępność terminu. Przy porównywaniu zakładów produkcji elektroniki oceniaj plan dla konkretnego zespołu i wielkości partii, zamiast wyciągać wnioski wyłącznie z liczby maszyn.

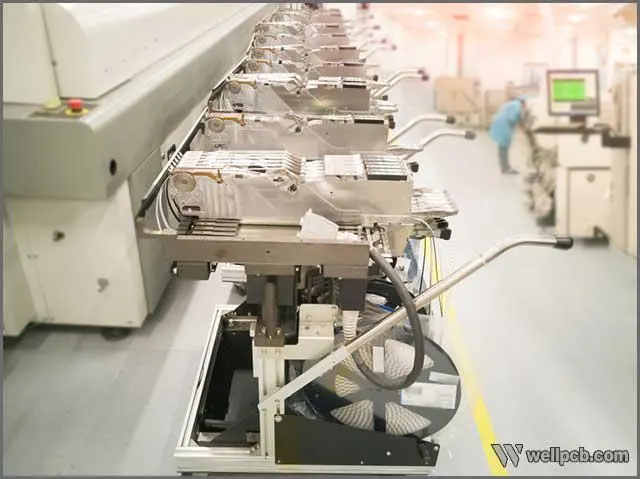

Wydajność automatu do pobierania i układania elementów podawana w CPH, czyli komponentach na godzinę, jest wartością nominalną. W rzeczywistej produkcji jest niższa i zależy między innymi od rodzaju elementów, podajników oraz przezbrojeń. Duże lub nietypowe komponenty mogą wymagać innych warunków obsadzania niż drobne elementy pasywne.
Nominalne CPH nie określa wydajności całej linii. Trzeba uwzględnić nadruk pasty, lutowanie, kontrolę, transport i ewentualne poprawki. Nie skracaj profilu cieplnego tylko po to, aby uzyskać wyższą przepustowość: musi odpowiadać wymaganiom pasty, komponentów i zespołu.
Co wpływa na czas montażu? Zestawienie DFM
| Czynnik | Wpływ na czas | Działanie projektanta |
|---|---|---|
| Panelizacja i szyny transportowe | Mniej operacji wymiany pojedynczych płytek; łatwiejszy transport. | Uzgodnij panel, szyny, podparcie i sposób rozdzielania. |
| Fiducjale globalne i lokalne | Sprawna rejestracja położenia i mniejsze ryzyko problemów z pozycjonowaniem. | Zapewnij znaczniki oraz wolne otoczenie zgodnie z wymaganiami procesu. |
| Liczba unikalnych MPN | Wpływa na obsadę podajników i przygotowanie przezbrojenia. | Ujednolicaj części po sprawdzeniu ich pełnych parametrów. |
| Obudowy i orientacja | Wpływają na przygotowanie obsadzania i łatwość kontroli. | Preferuj standardowe obudowy oraz spójną orientację. |
| Dwie strony SMT i ręczne THT | Wprowadzają dodatkowe operacje montażowe. | Ogranicz je, jeśli pozwalają na to wymagania urządzenia. |
| Kompletność BOM | Ogranicza oczekiwanie na wyjaśnienia i brakujące części. | Podaj pełne MPN oraz zatwierdzone zamienniki. |
| Pola lutownicze i apertury szablonu | Poprawny dobór ogranicza ryzyko poprawek po lutowaniu. | Sprawdź dokumentację obudów, IPC-7351 i projekt szablonu. |
Przykład obliczeniowy: ile trwa obsadzanie płytki i panelu?
Założenia: na jednej płytce montowanych jest 800 komponentów, a rzeczywista wydajność obsadzania wynosi 15 000 CPH. To wartości przyjęte wyłącznie do obliczeń, a nie wynik pomiaru ani deklaracja możliwości zakładu. Przyjmujemy tę samą wydajność dla pojedynczej płytki i panelu czterech płytek.
Czas obsadzania = liczba komponentów / rzeczywista wydajność.
- Jedna płytka: 800 / 15 000 godz. = 3,2 min.
- Panel czterech płytek: 4 × 800 = 3200 komponentów.
- Obsadzanie panelu: 3200 / 15 000 godz. = 12,8 min.
- W przeliczeniu na płytkę: 12,8 / 4 = 3,2 min.
Panelizacja nie skróciła w tym rachunku samego układania komponentów. Korzyść może wynikać z mniejszej liczby operacji rejestracji i wymiany paneli. Bez danych o tych operacjach nie da się uczciwie podać oszczędności czasu. Obliczenie nie obejmuje nadruku pasty, lutowania, kontroli, przezbrojeń ani przestojów, więc nie jest prognozą taktu całej linii lub terminu dostawy.
Lista kontrolna DFM przed wysłaniem plików do montażu
- Wersja dokumentacji: BOM, pliki płytki, współrzędne i rysunki opisują ten sam wariant zespołu.
- Komponenty: podano pełne MPN, liczby sztuk, pozycje nieobsadzane oraz zasady stosowania zamienników.
- Dostępność: sprawdzono kompletność materiału i odpowiednią formę dostawy elementów.
- Panel: uzgodniono wymiary, szyny transportowe, podparcie oraz sposób rozdzielenia płytek.
- Pozycjonowanie: przewidziano globalne i wymagane lokalne fiducjale z wolnym otoczeniem.
- Orientacja: oznaczenia biegunowości i pierwszego wyprowadzenia są jednoznaczne oraz zgodne między plikami.
- Proces: sprawdzono zasadność drugiej strony SMT i ręcznych operacji THT.
- Lutowanie: zweryfikowano pola według dokumentacji obudów i IPC-7351 oraz uzgodniono apertury szablonu.
- Zatwierdzenie: zamknięto uwagi DFM i wskazano obowiązującą paczkę danych.
Podsumowanie
Krótszy montaż PCB zaczyna się od kompletnego BOM, spójnych plików i projektu dostosowanego do procesu. Panelizacja, odpowiednie znaczniki, mniej różnych komponentów oraz poprawne pola i szablon pomagają ograniczać zbędne operacje. Efekt oceniaj dla całej linii i konkretnej partii: samo nominalne CPH nie wystarcza do wyznaczenia czasu realizacji.
