Bug Zapper Circuit-Bardzo niewygodne jest radzenie sobie z pluskwami, biorąc pod uwagę, że są one niebezpieczne, przenoszą choroby i zanieczyszczają powierzchnie. Naukowcy opracowali ostatnio wiele innowacyjnych środków zapobiegających infestacji pluskwy: od repelentów na pluskwy po siatki i metody antylawinowe. W tym artykule rozważa się zappery błędów jako zaufane urządzenie do radzenia sobie z robakami, a także wyjaśnia obwód zappera błędów i jak zbudować DIY bug zapper.
Bug Zapper Circuit-Co to jest Zapalacz Robali?
Zapper przyciąga owady emitując światło ultrafioletowe i poraża je prądem pomiędzy dwoma metalowymi siatkami. Zawiera on żarówkę otoczoną siatką elektryczną.
Alternatywnie, bug zapper to system kontroli owadów z wyładowaniami elektrycznymi lub pułapka na owady z porażeniem prądem. Przyciąga owady swoim światłem ultrafioletowym i poraża je prądem, gdy stykają się z jego siatkami z drutu wysokiego napięcia. Nazwa "bug zapper" pochodzi od dźwięku "zap", gdy urządzenie poraża owady.

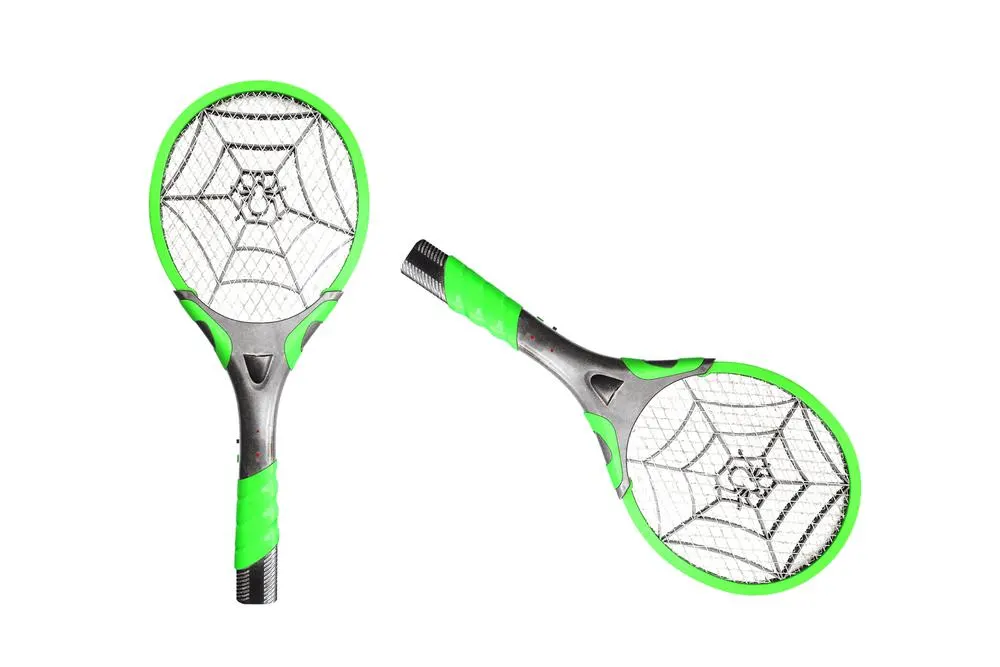

Zapraszacz pluskiew
Bug Zapper Circuit-Jak działa Bug Zapper?
Zapper wykorzystuje wysokie napięcie prądu zmiennego do zabijania pluskiew. Większość pluskiew i komarów ma opór 0,70 - 0,75, natomiast napięcie dla zappera wynosi od 500 do 1800 woltów ac.
Obwód bug zapper składa się z żarówki fluorescencyjnej otoczonej siatkami drucianymi, a transformatory Flyback elektrycznie zasilają te siatki druciane lub siatki.
Istnieją trzy etapy obwodu bug zappera:
Etap obwodu ładującego
Etap tranzystora
Bug Zapper Circuit-Etap wzmacniacza napięcia
Etap obwodu ładującego
Etap obwodu ładowania obejmuje zasilacz pojemnościowy, który prostuje napięcie poprzez regulację prądu ze źródła. Stałe napięcie jest dostosowywane do wymaganego poziomu napięcia akumulatora za pomocą diody Zenera i kondensatora. Umożliwia on ładowanie baterii i filtruje szumy na wytwarzanym napięciu stałym.
Bug Zapper Circuit-Stopień tranzystorowy
W stopniu tranzystorowym, tranzystor umożliwia przepływ prądu przez cewkę pierwotną do cewki wtórnej, która indukuje napięcie w cewce zwrotnej.

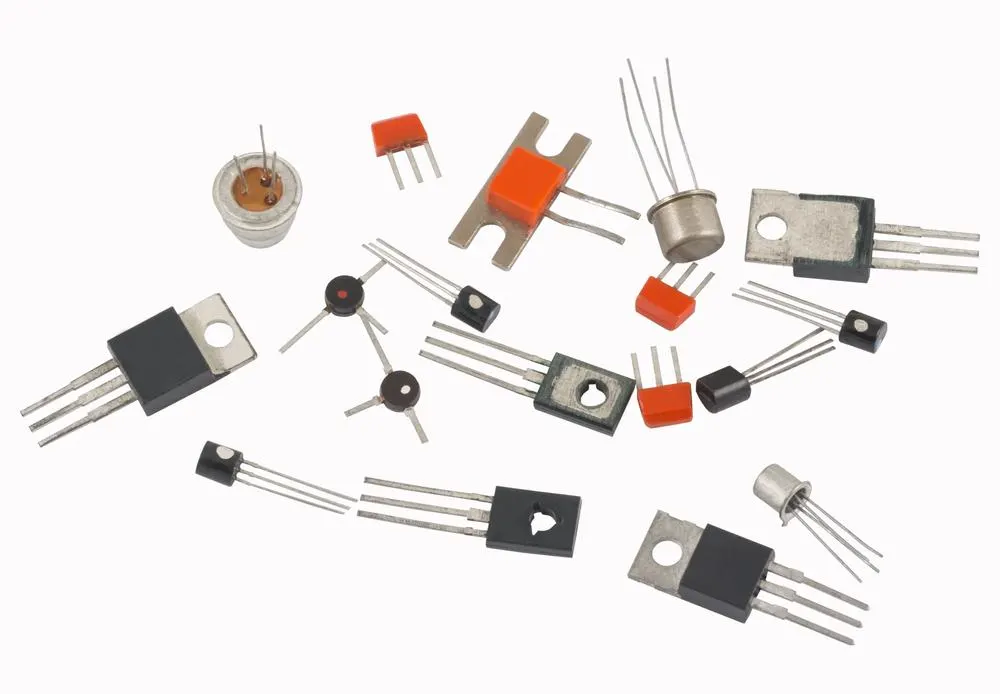

Transistor
W momencie przerwania przewodzenia przez tranzystor, w cewce sprzężenia zwrotnego powstaje napięcie przeciwne, powodujące zapadnięcie się jej rdzenia.
Zapadnięcie się rdzenia ferrytowego powoduje powstanie pulsującego prądu stałego, który jest wynikiem energii elektrycznej z cewki wtórnej.
Bug Zapper Circuit-Stopień wzmacniacza napięcia
Diody i kondensatory wzmacniają prąd stały generowany przez mnożnik napięcia. Transformator wtórny zwielokrotnia napięcie i przekazuje je na trójwarstwową siatkę drucianą.
Szczeliny oddzielają wysokonapięciową siatkę drucianą tak, aby zmieścił się w niej robak. Z żarówką UV służącą jako przynęta do przyciągania pluskiew, siatka druciana poraża pluskwy, gdy próbują one przez nią przelecieć.
Porażenie pluskwy nie następuje, gdy styka się ona z siatką. Siatka pod wpływem napięcia tworzy łuk elektryczny w szczelinach pomiędzy trzy drutową siatką, który poraża owada przy kontakcie.
Schemat obwodu stopnia wzmacniającego napięcie.
Obwód ten zapala świetlówkę UV poprzez zwielokrotnienie napięcia. Po włączeniu lampy, jonizuje ona swój gaz pod napięciem około 700V, a kondensator C7 pełni funkcję równoważącą, obniżając opór lampy, aby utrzymać przepływ prądu zmiennego.
Multiplikator napięcia, zbudowany wokół C1 do C6 i diod D1 i D6, ładuje również sieć. Wysokie napięcie siatki powoduje rozładowanie, gdy robak przechodzi przez siatkę.
Jak zbudować odstraszacz pluskiew
Budowanie DIY bug zappera nie jest skomplikowanym procesem; możesz uzyskać bug zappera zbudowanego w krótkim czasie z kilku prostych kroków. Oto kilka rzeczy, których potrzebujesz:
Bug Zapper Circuit-Żarówka
Po pierwsze, potrzebujesz żarówki ultrafioletowej. Owady dostają się przyciągnąć do żarówek ultrafioletowych niż światło widzialne, ponieważ widzą światło ultrafioletowe lepiej i są bardziej przyciągane do niego.
Żarówka ultrafioletowa

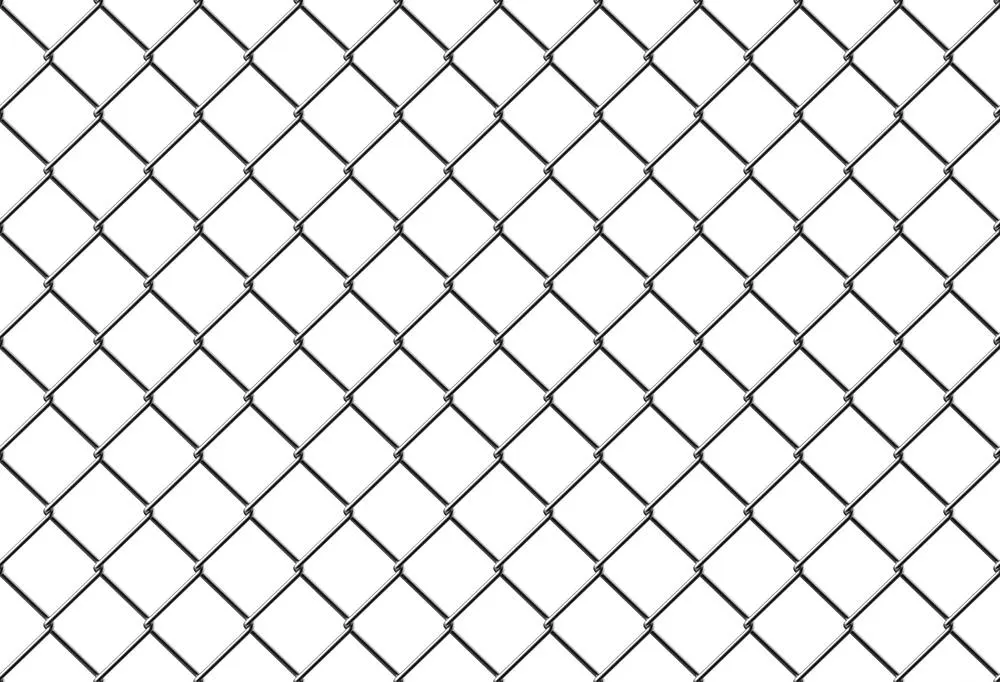

Siatka siatki
Zbuduj konstrukcję siatki wokół żarówki UV. Celem jest podłączenie siatki do obu końców obwodu elektrycznego. Powinieneś oddzielić każdy z nich od następnego o co najmniej 0,2 cala, aby utworzyć łuk elektryczny, który porazi robaki.
Siatka Luciana
Bug Zapper Circuit-Transformator
DIY bug zapper wytwarza co najmniej 120 woltów, ale potrzebujesz transformatora, aby zwiększyć napięcie do około 1800 do 2000 woltów, które zabiją robaki.
Zewnętrzna obudowa
DIY bug zapper wymaga zewnętrznej obudowy, aby utrzymać wszystkie komponenty. Zewnętrzne obudowy są zazwyczaj drewniane, plastikowe lub metalowe, które są słabym przewodnikiem elektryczności. Zewnętrzna obudowa może mieć dowolny kształt, od latarni po zły swatter lub jakąkolwiek inną formę, pod warunkiem, że masz odpowiednie umiejętności.
Aby zbudować bug zapper, będziesz potrzebował następujących narzędzi i materiałów:
Stary akumulatorowy obwód latarni
Akumulator 6V z zamkniętym kwasem ołowiowym
Osłona wazonu na rośliny ogrodowe - 2 szt.
Długie drewniane pręty - 6 szt.
Śruby
Pistolet lutowniczy
Drut zszywacza
Lampa LED UV
1 jard kwadratów drutu siatkowego 1/4"
Sklejka
Wiertło
Pistolet do kleju
Piła ręczna
Krok 1 - Wykonanie ramy Bug Zappera
Dla każdej osłony wazonu z roślinami wykonaj okrągłą drewnianą płytę bazową o tej samej średnicy co wnętrze osłony wazonu z roślinami. Przewierć boki pokryw wazonów, aby połączyć je z drewnianymi płytami podstawy.
Aby wzmocnić ramę i zapewnić izolację między siatką, musisz wywiercić sześć otworów na drewnianej płycie bazowej, w równych odstępach na całym obwodzie.
Zwiń siatkę w cylindry, nakładając się na siebie, nie dotykając. Wywierć otwór w środku drewnianej płyty podstawy, aby zmieścić w nim oprawę żarówki.
Krok 2 - Bug Zapper Circuit-Montaż żarówki Zappera
Po zbudowaniu filarów, siatki i drewnianych płyt podstawowych należy zamontować i przytrzymać osprzęt elektryczny do żarówki.
Krok 3 - Elektryzowanie siatki
W górnej części siatki znajdują się przylutowane do siebie czarne i czerwone przewody. Następnie pistoletem lutowniczym zgrzewa się zachodzące na siebie i okablowane siatki.
Krok 4 - Dodanie elementu "Bug Zapper".
Przyklej lub przyłóż drut do elementów latarni, baterii i płytek drukowanych w wyznaczonych miejscach na Bug Zapperze.
Krok 5 - Bug Zapper Circuit-Dodanie uchwytu do Bug Zappera
Wykorzystaj ponownie uchwyt do przenoszenia latarni do bug zappera. Wywierć otwór w pokrywie czołowej i zamontuj uchwyt, przełącznik, diody LED oraz kabel zasilający.

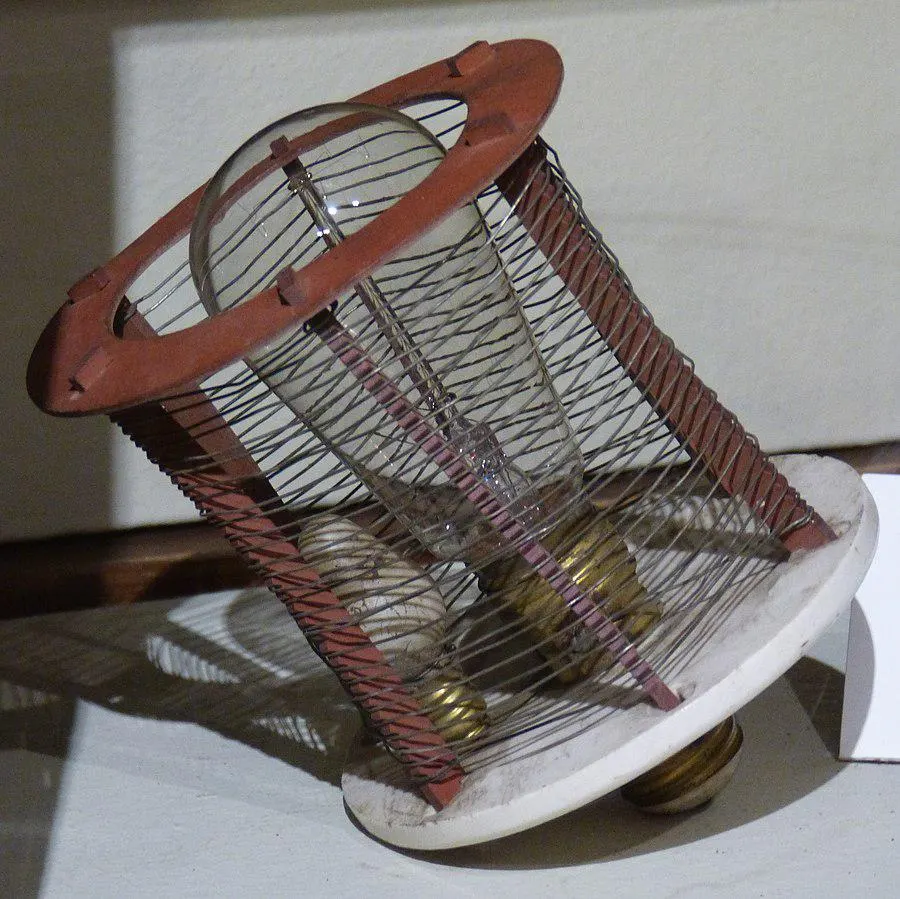

Produkt końcowy
Zapper na plucky
Źródło: Wikimedia Commons.
Jak rozwiązać problem z odstraszaczem pluskiew

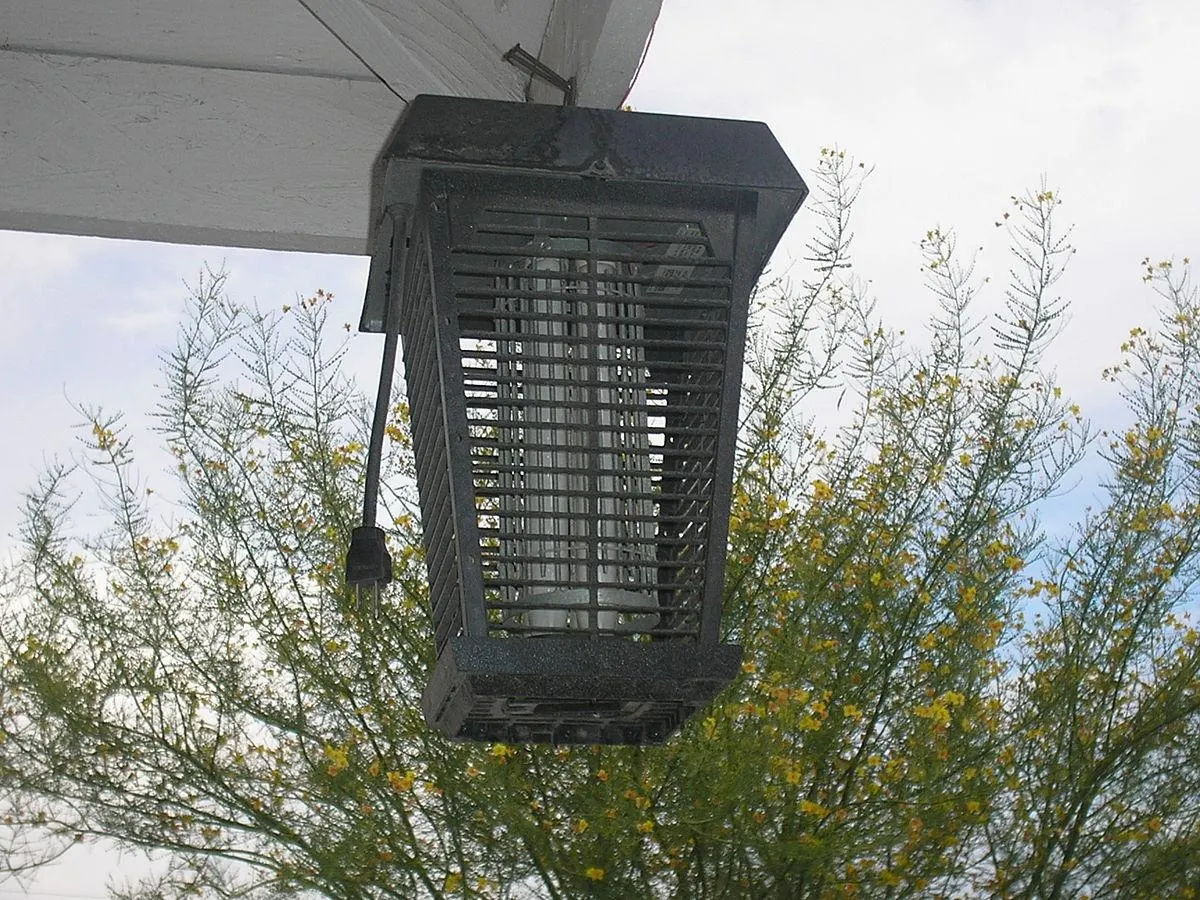

Stary bug zapper
Źródło: Wikimedia Commons
Podsumowanie
Zappery udowodniły, że pomagają w eliminacji błędów. Jest również tani i łatwy w produkcji i nie stanowi prawie żadnego zagrożenia dla swoich użytkowników, z wyjątkiem sytuacji, gdy wchodzi w kontakt z użytkownikiem podczas pracy. Pomimo jego lekkich wad, jest konsekwentny w ochronie domów, restauracji i innych miejsc publicznych przed inwazją owadów.
