Jeśli płytka drukowana nie pracuje w środowisku próżniowym ani w pełni szczelnej obudowie, kurz, brud i wilgoć prędzej czy później osiądą na jej powierzchni. Problem ten szczególnie dotyczy płyt drukowanych pracujących w zapylonych środowiskach przemysłowych. Z czasem zabrudzenia nie tylko pogarszają chłodzenie, lecz także bezpośrednio wpływają na parametry elektryczne układu. W tym artykule wyjaśniamy, jak brudna PCB obniża funkcjonalność systemu i jak temu zapobiegać.
Jak zanieczyszczenia wpływają na działanie PCB
Sam kurz rzadko niszczy płytkę mechanicznie, ale w połączeniu z wilgocią staje się groźny. Warstwa pyłu pochłania wilgoć z powietrza, a powstała cienka warstwa przewodząca obniża rezystancję izolacji między sąsiednimi ścieżkami i padami. Skutkiem są prądy upływu, błędne odczyty sygnałów, a w skrajnych przypadkach zwarcia. W obwodach wysokoimpedancyjnych i analogowych nawet niewielki upływ powoduje dryft i fałszywe pomiary.
Dodatkowo osad pyłu pogarsza odprowadzanie ciepła z elementów mocy, podnosząc ich temperaturę pracy i skracając żywotność. Brudne płytki bywają też atrakcyjne dla owadów; mrówki i inne insekty mogą wprowadzać do układu związki kwasowe, które korodują ścieżki i połączenia lutowane, prowadząc do trwałych uszkodzeń.
Dobra wiadomość jest taka, że dzięki aktywnym i pasywnym środkom zapobiegawczym można łatwo uniknąć przestojów spowodowanych zabrudzeniem. Poniżej kilka sprawdzonych metod.
1. Brudna płyta drukowana — użyj odpowiedniej zewnętrznej powłoki
Jeśli płytka musi pracować w środowisku zapylonym, najskuteczniejszą ochroną jest umieszczenie jej w zamkniętej obudowie o odpowiednim stopniu ochrony IP. Gdy urządzenie wymaga wentylacji do chłodzenia, zamiast otwartych otworów zastosuj wkłady filtracyjne, które przepuszczają powietrze, a zatrzymują pył. Warto też tak zaprojektować przepływ powietrza, aby strumień omijał wrażliwe obszary analogowe i wysokoimpedancyjne.
2. Jak brudna PCB-ochrona prewencyjna
W trudnych warunkach płytka wymaga regularnej konserwacji zapobiegawczej. Plan przeglądów powinien obejmować usuwanie pyłu z PCB i obudowy, zanim osad zdąży się nagromadzić. Do delikatnego usuwania luźnego kurzu nadaje się sprężone powietrze (oczyszczone, bezolejowe) lub miękki pędzel antystatyczny. Do trudniejszych zabrudzeń stosuje się dedykowane środki czyszczące, np. alkohol izopropylowy o wysokiej czystości, który dociera również w wąskie szczeliny między elementami. Po czyszczeniu na mokro zawsze należy dokładnie wysuszyć płytkę przed ponownym podaniem zasilania.
3. Warstwa wykończeniowa
Jeśli płytka ma pracować w zanieczyszczonym środowisku, warto pokryć ją powłoką ochronną — tzw. conformal coating. Cienka warstwa lakieru (akrylowego, silikonowego, uretanowego lub parylenu) szczelnie otacza ścieżki i połączenia, izolując je od wilgoci, pyłu i oparów chemicznych. Powłoka zapobiega tworzeniu się przewodzących mostków na powierzchni płytki i znacząco zwiększa jej odporność w aplikacjach przemysłowych, motoryzacyjnych i zewnętrznych. Powłokę nakłada się po montażu i kontroli, dbając o zamaskowanie złączy i elementów regulacyjnych.
Objawy zabrudzonej płytki

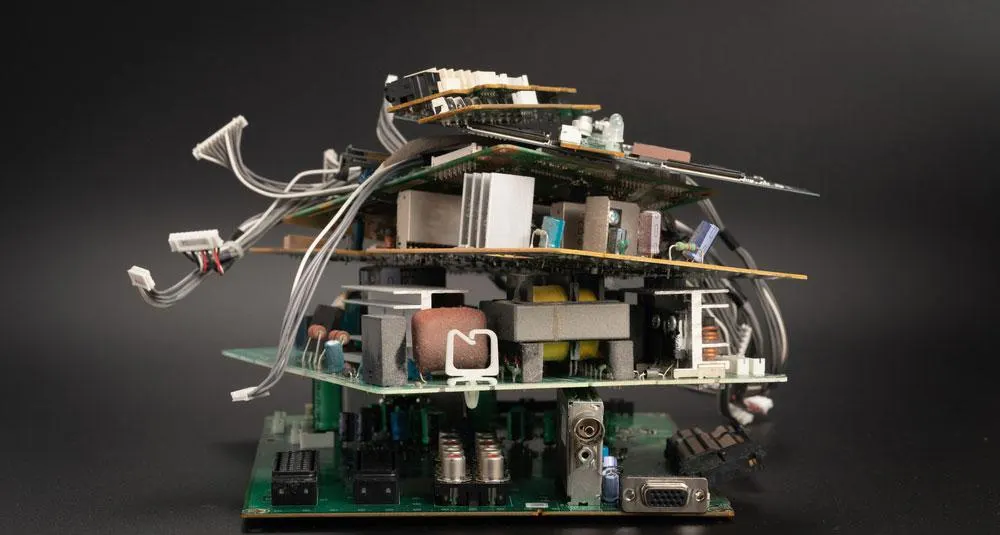

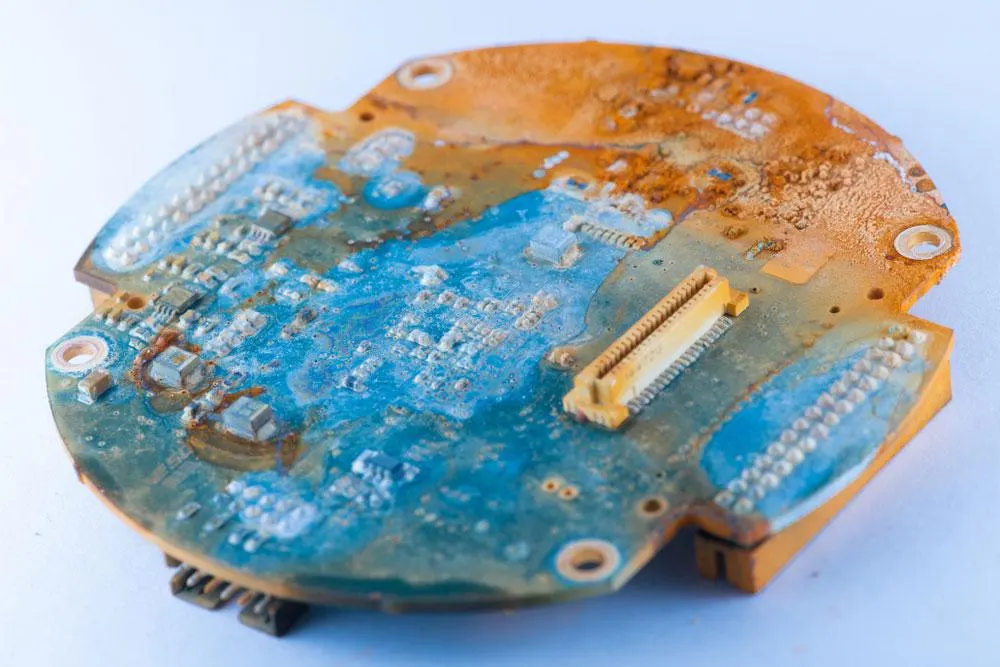

Zanim zdecydujesz się na czyszczenie lub naprawę, warto rozpoznać typowe objawy. Najczęstsze z nich to nieregularne działanie urządzenia (resety, zawieszenia), które nasila się przy wysokiej wilgotności powietrza. W obwodach pomiarowych pojawiają się dryfty i błędne odczyty, ponieważ prądy upływu zaburzają napięcia na wejściach o dużej impedancji. Widocznym sygnałem jest też przebarwienie laminatu, zielonkawy nalot świadczący o korozji miedzi oraz biały osad pozostałości topnika wokół połączeń lutowanych.
W zastosowaniach wysokonapięciowych zabrudzenie bywa wyjątkowo groźne, ponieważ warstwa pyłu i wilgoci może prowadzić do przeskoku iskry (tracking) między ścieżkami o różnym potencjale. Z czasem powstaje trwała, zwęglona ścieżka przewodząca, która powoduje stałe zwarcie. Dlatego w urządzeniach pracujących pod wysokim napięciem czystość i odpowiednie odstępy izolacyjne mają znaczenie krytyczne.
4. Projektowanie odporne na zanieczyszczenia

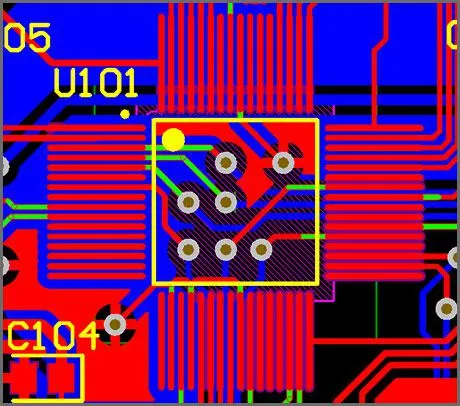

Ochronę najlepiej zaplanować już na etapie projektu. Większe odstępy między ścieżkami zwiększają rezystancję powierzchniową i utrudniają powstawanie mostków. Maska lutownicza wysokiej jakości chroni miedź, a strefy o wysokiej impedancji można otoczyć pierścieniem ochronnym (guard ring), aby przechwycić prądy upływu. Już na etapie produkcji istotna jest też czystość samej płytki — pozostałości topnika po lutowaniu działają higroskopijnie i sprzyjają korozji, dlatego profesjonalny montaż obejmuje mycie PCBA i kontrolę czystości jonowej.
Dobór wykończenia powierzchni również wpływa na odporność. Powłoki takie jak ENIG (chemiczne złoto na niklu) są mniej podatne na utlenianie niż wykończenia cynowe, co przekłada się na trwalsze i pewniejsze połączenia w trudnych warunkach. W konstrukcjach narażonych na wilgoć i wibracje warto połączyć kilka środków jednocześnie — szczelną obudowę, powłokę conformal coating oraz przemyślany rozkład ścieżek — zamiast polegać na jednym zabezpieczeniu.
FAQ
Czy sam kurz uszkodzi płytkę? Suchy kurz rzadko, ale w połączeniu z wilgocią tworzy warstwę przewodzącą, która powoduje upływy i zwarcia.
Czym bezpiecznie czyścić PCB? Sprężonym powietrzem, miękkim pędzlem antystatycznym lub alkoholem izopropylowym; po czyszczeniu na mokro płytkę trzeba osuszyć.
Czy powłoka conformal coating zawsze jest konieczna? Nie — w czystych, suchych pomieszczeniach wystarczy szczelna obudowa. Powłokę stosuje się w środowiskach wilgotnych, zapylonych, agresywnych chemicznie oraz tam, gdzie występują wibracje i kondensacja pary wodnej.
Czy zabrudzoną płytkę da się uratować? Najczęściej tak, o ile nie doszło jeszcze do korozji ścieżek ani trwałego przeskoku iskry. Dokładne mycie, osuszenie i kontrola połączeń często przywracają pełną funkcjonalność. Jeśli widać zielony nalot korozji lub zwęglone ścieżki, konieczna bywa naprawa lub wymiana uszkodzonych fragmentów. Dlatego regularna konserwacja zapobiegawcza jest tańsza i pewniejsza niż naprawa po awarii.
