Jak zbudować zestaw PCB do prototypowania i pomiarów?

Zestaw PCB do prototypowania zbuduj wokół czynności, które musisz wykonać: montażu elementów, oględzin, kontrolowanego zasilania i pomiarów. Podstawą są stacja lutownicza, multimetr, zasilacz z ograniczeniem prądu, powiększenie optyczne, narzędzia ręczne oraz wyposażenie ESD. Oscyloskop, sprzęt do lutowania rozpływowego i narzędzia do wykonywania samej płytki dobieraj dopiero do wymagań projektu. O przydatności stanowiska decydują także dostęp do punktów pomiarowych, sprawdzenie przyrządów i znajomość ich ograniczeń.

Co ma umożliwiać zestaw PCB?

W tym poradniku zestaw PCB oznacza wyposażenie warsztatu do budowy i uruchamiania prototypów, a nie komplet elementów do konkretnego układu. Zakres obejmuje elektronikę zasilaną z izolowanego źródła niskiego napięcia. Praca z napięciem sieciowym wymaga odrębnie zaprojektowanego stanowiska, właściwych przyrządów i kompetencji.

Rozdziel wykonanie obwodu drukowanego od montażu i badań. Możesz zamówić nieobsadzoną płytkę, a następnie samodzielnie ją zmontować. Wtedy wytrawiarka, drukarka do przenoszenia tonera czy wiertarka nie należą do wyposażenia podstawowego. Zacznij od ustalenia obudów elementów, napięć, poboru prądu i sygnałów, które trzeba obejrzeć.

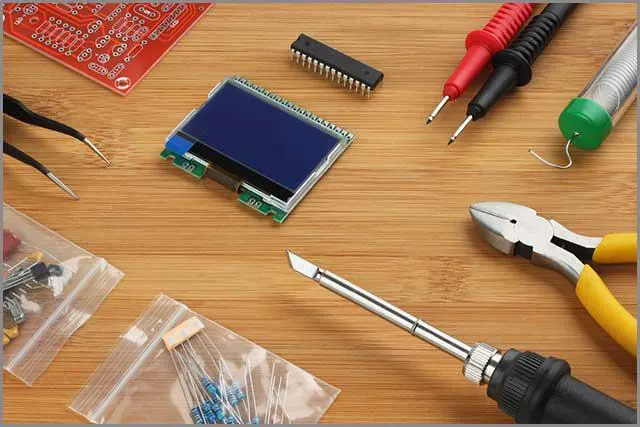

Przyrządy i narzędzia: co umieścić na stanowisku

Montaż, poprawki i oględziny

Wybierz stację z regulacją temperatury i dostępnymi grotami o różnej geometrii. Grot powinien przekazywać ciepło jednocześnie do pola i wyprowadzenia. Zbyt mała powierzchnia styku wydłuża grzanie; podnoszenie nastawy może wtedy przegrzać element, zanim powstanie poprawna spoina. Temperaturę i dopuszczalny czas grzania ustal z dokumentacji stopu, topnika i elementu, uwzględniając masę cieplną płytki.

• Uchwyt do PCB: stabilizuje płytkę bez zgniatania elementów i pozwala podejść grotem pod właściwym kątem.
• Pęsety, obcinaczki i narzędzie do zdejmowania izolacji: dobierz do wielkości elementów oraz przewodów; przy elementach wrażliwych stosuj narzędzia odpowiednie do stanowiska ESD.
• Plecionka i odsysacz: pomagają usuwać lut. Nie wyrywaj wyprowadzenia, gdy lut nadal trzyma je w metalizowanym otworze.
• Lupa lub mikroskop: zapewnij oświetlenie, odległość roboczą i pole widzenia pozwalające ocenić spoinę oraz pracować narzędziem.
• Odciąg oparów przy miejscu lutowania: dobierz go do procesu i utrzymuj zgodnie z instrukcją. Sam wentylator rozpraszający dym nie jest odciągiem.
• Mata, opaska i punkt połączeń ESD: stosuj je jako zgodny system, z przewodami ochronnymi przewidzianymi przez producenta. Sama mata bez prawidłowego podłączenia nie zapewnia ochrony.

Stacja na gorące powietrze jest przydatna do określonych poprawek, ale wymaga doboru dyszy, przepływu i sposobu podgrzewania. Silny nadmuch potrafi przesunąć sąsiednie elementy. Technikę pracy grotem opisuje poradnik o lutowaniu PCB, a wymagania dotyczące wyprowadzeń i otworów — artykuł o montażu THT.

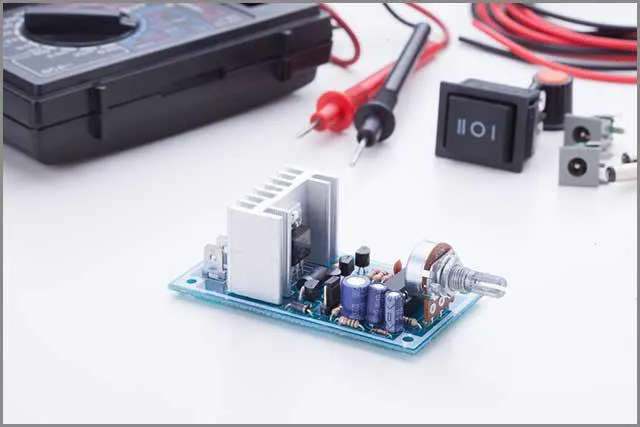

Zasilanie i pomiary elektryczne

Multimetr powinien umożliwiać pomiar napięcia, rezystancji i sprawdzanie diod. Sprawdź dokładność na używanym zakresie, rozdzielczość, zabezpieczenia wejść i stan przewodów. Sygnał ciągłości oznacza jedynie spełnienie progu przyjętego przez producenta miernika; nie zastępuje oceny rezystancji ani analizy schematu. Pomiar wlutowanego elementu może obejmować równoległe ścieżki prądu.

Zasilacz laboratoryjny dobierz do napięcia, prądu i zachowania układu przy rozruchu. Potrzebujesz regulowanego ograniczenia prądu, możliwości wyłączenia wyjścia i czytelnej informacji o trybie pracy. Ograniczenie prądu zmniejsza skutki części usterek, ale nie gwarantuje ochrony każdego elementu: znaczenie mają szybkość reakcji zasilacza i energia zgromadzona w kondensatorach.

Oscyloskop dobieraj do wymaganej obserwacji zboczy i zakłóceń, nie tylko do częstotliwości powtarzania sygnału. Sprawdź pasmo całego toru wraz z sondą, zakres napięć i obciążenie badanego węzła. Analizator logiczny pomaga odczytać transmisję, ale nie pokazuje wiarygodnie analogowego kształtu zbocza. Z kolei kamera termowizyjna może pomóc znaleźć grzejący się element, lecz temperatura błyszczącego metalu zależy od ustawień emisyjności i odbić.

Przy typowym oscyloskopie stołowym zacisk masy sondy jest połączony z przewodem ochronnym. Podłączenie go do innego potencjału może spowodować zwarcie. Do pomiaru między punktami o potencjale różnym od ziemi dobierz odpowiednią sondę różnicową lub przyrząd z izolowanymi wejściami, zgodnie z jego dopuszczalnymi parametrami. Nie odłączaj przewodu ochronnego oscyloskopu.

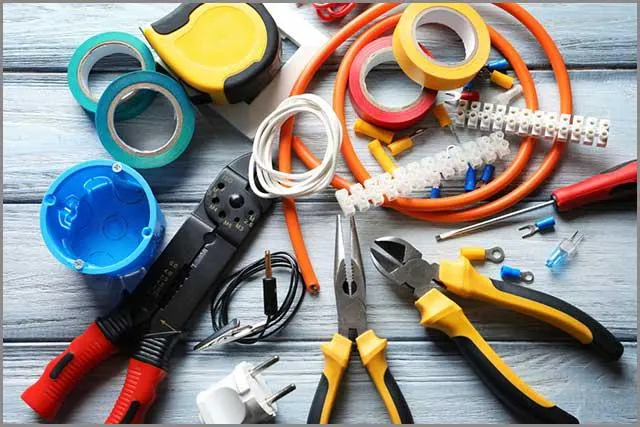

Materiały eksploatacyjne i przechowywanie

Materiały wybieraj jako zestaw zgodny z procesem. Pasta lutownicza, drut lutowniczy i topnik mają określone przeznaczenie; przypadkowe mieszanie produktów utrudnia ocenę pozostałości i skuteczności czyszczenia.

• Spoiwo i topnik do elektroniki: zapisz rodzaj stopu i oznaczenie produktu. Nie używaj topników do instalacji hydraulicznych.
• Pasta lutownicza, jeśli stosujesz rozpływ: przestrzegaj warunków przechowywania, terminu przydatności oraz przygotowania do użycia wskazanych przez producenta.
• Środek czyszczący, szczoteczka i czyściwo: sprawdź zgodność z topnikiem, laminatem, oznaczeniami i tworzywami złączy. Alkohol izopropylowy nie rozpuszcza skutecznie każdego rodzaju pozostałości.
• Przewody, zworki, złącza i końcówki pomiarowe: dobierz przekrój, izolację i mocowanie do prądu oraz sposobu pracy. Zadbaj o odciążenie mechaniczne przewodów.
• Elementy zapasowe i płytki próbne: trzymaj je w opisanych opakowaniach, z rozróżnieniem wartości i obudów. Elementy wrażliwe na wilgoć przechowuj według dokumentacji.
• Osłony oczu i materiały ochronne: dobierz do cięcia, lutowania lub używanych substancji. Rękawice wybiera się według odporności chemicznej, nie tylko nazwy materiału.

Oddziel strefę czystego montażu od obróbki laminatu i chemii. Po pracy oczyść narzędzia, zabezpiecz grot zgodnie z instrukcją, zamknij pojemniki i usuń zużyte materiały. Opisany pojemnik z elementami oraz aktualne zestawienie BOM ograniczają pomyłki; zobacz, jak przygotować zestawienie komponentów BOM.

Sprawdzenie, wzorcowanie i regulacja przyrządów

Wzorcowanie, często nazywane kalibracją, ustala zależność między wskazaniem przyrządu a wartością odniesienia wraz z niepewnością. Nie oznacza automatycznie regulacji ani orzeczenia, że przyrząd spełnia wymagania konkretnego pomiaru. Sprawdzenie to ocena, czy określone wymagania są spełnione; regulacja zmienia działanie przyrządu. Rozróżnienie ma znaczenie, gdy na podstawie wyniku przyjmujesz lub odrzucasz prototyp.

Nie przyjmuj wspólnego terminu wzorcowania dla całego warsztatu. Ustal odstępy na podstawie instrukcji, wymaganej dokładności, intensywności użytkowania, warunków pracy i historii odchyleń. Po upadku, przeciążeniu lub podejrzanym wyniku sprawdź przyrząd przed dalszym użyciem. Jeśli wynik ma rozstrzygać zgodność z wymaganiem, potrzebujesz odniesienia o udokumentowanej spójności pomiarowej i niepewności odpowiedniej do tolerancji badanego parametru.

Prowadź kartę przyrządu: identyfikator, zakres zastosowania, datę sprawdzenia, użyte odniesienie, wynik i termin kolejnej kontroli. Gdy wynik wraz z niepewnością obejmuje granicę dopuszczalnego zakresu, zastosuj uzgodnioną regułę decyzji; nie uznawaj automatycznie płytki za zgodną.

Przykład obliczeniowy: obciążenie do sprawdzenia zasilacza

Przykład założony: chcesz obciążyć wyjście ustawione na 5 V prądem 100 mA. Dla prostego rachunku przyjmujemy idealny rezystor i pomijamy tolerancje napięcia, rezystancji oraz wpływ temperatury. To założenia ćwiczenia, a nie wyniki pomiaru ani wymagania dla dowolnej płytki.

• Prąd po przeliczeniu jednostek: I = 100 mA = 0,1 A.
• Z prawa Ohma R = U / I, więc R = 5 V / 0,1 A = 50 Ω.
• Moc wydzielana w rezystorze wynika z P = U × I: P = 5 V × 0,1 A = 0,5 W.
• Jeżeli umownie przyjmiesz dwukrotny zapas względem mocy obliczonej, otrzymasz 1 W jako wstępne kryterium doboru. Taki zapas jest założeniem przykładu, nie uniwersalną regułą.

Ostateczny element dobierz z karty katalogowej, uwzględniając spadek dopuszczalnej mocy przy wzroście temperatury otoczenia, sposób montażu i chłodzenie. Nawet poprawnie dobrany rezystor może być gorący. Zamocuj go z dala od przewodów i materiałów wrażliwych na temperaturę.

Podłącz obciążenie przy wyłączonym wyjściu, włącz zasilanie i porównaj napięcie na zaciskach obciążenia z odczytem zasilacza. Prąd możesz obliczyć z rzeczywiście zmierzonego napięcia i znanej rezystancji. Do osobnego sprawdzenia ograniczenia prądu ustaw próg poniżej prądu, który obciążenie pobierałoby przy zadanym napięciu, zgodnie z instrukcją zasilacza. Oczekuj wtedy obniżenia napięcia. Ten test nie sprawdza tętnień, przepięć rozruchowych ani szybkości reakcji na zwarcie.

Projektuj prototyp pod montaż i badania

DFM, czyli projektowanie z uwzględnieniem wykonania i montażu, zaczyna się przed zamówieniem płytki. Wyposażenie stanowiska powinno odpowiadać projektowi, ale sam projekt także może ułatwiać pracę: zapewnij miejsce na grot, szczęki uchwytu, sondę i ewentualną wymianę elementu.

1. Sprawdź schemat, numerację wyprowadzeń i powiązanie z polami lutowniczymi na podstawie kart elementów. Szczególnie uważaj na orientację złączy.
2. Porównaj otwory z największym wymiarem wyprowadzenia i tolerancjami. Nie dobieraj ich wyłącznie do wiertła, które masz pod ręką; pomocny jest poradnik o doborze średnicy otworu.
3. Dodaj dostępne punkty zasilania, masy i istotnych sygnałów. Zaplanuj miejsce podłączenia masy sondy blisko badanego węzła.
4. Rozważ rozłączane zworki zasilania poszczególnych bloków, aby uruchamiać je oddzielnie. Sprawdź, czy nie będą zasilane zwrotnie przez linie sygnałowe.
5. Ustaw reguły DRC zgodnie z wymaganiami elektrycznymi i możliwościami wykonawcy. Typowe błędy, takie jak zbyt mały odstęp lub niepołączona sieć, lokalizuj od wskazanego obiektu i porównuj ze schematem.
6. Wyeksportuj pliki Gerber i wierceń, obejrzyj je w przeglądarce tych formatów oraz porównaj z rysunkiem i BOM. Nazwy poleceń mogą różnić się między wersjami programu.

Przejście DRC potwierdza jedynie spełnienie ustawionych reguł. Nie wykryje każdej pomyłki w bibliotece, źle dobranego elementu ani braku miejsca na narzędzia. W dokumentacji prototypu zapisz też wymagane napięcia, spodziewany pobór prądu i warunki pomiaru.

Czy warto dodać wyposażenie do trawienia i wiercenia?

Samodzielne wykonanie obwodu może służyć nauce lub prostym próbom, jeśli geometria projektu mieści się w możliwościach opanowanego procesu. Potrzebujesz laminatu pokrytego miedzią — nie osobnej miedzi do układania ścieżek — oraz metody odwzorowania wzoru, zgodnego chemicznie pojemnika i narzędzi. Papier do przenoszenia tonera musi nadawać się do użytej drukarki i procesu.

Najważniejsza granica to otwory: przewiercenie laminatu nie łączy warstw. Połączenie drutem przylutowanym po obu stronach bywa użyteczne w prostym prototypie, ale wymaga dostępu i nie jest równoważne przemysłowej metalizacji. Taki prototyp nie potwierdza też impedancji kontrolowanej, jakości warstw wewnętrznych ani powtarzalności wykonania serii.

Dobór rękawic, pojemników, wentylacji i sposobu postępowania z roztworem oprzyj na karcie charakterystyki środka. Zużytej kąpieli zawierającej miedź nie wylewaj do kanalizacji; zbieraj ją w opisanym, zgodnym chemicznie pojemniku do właściwego zagospodarowania. Obróbka laminatu wymaga ograniczenia pylenia i ochrony oczu.

Lista kontroli przed pierwszym uruchomieniem

• Potwierdź wersję płytki, zgodność obsady z BOM, polaryzację i orientację układów.
• Obejrzyj spoiny, usuń luźne ścinki i sprawdź podejrzane mostki pod powiększeniem.
• Przy odłączonym zasilaniu i rozładowanych kondensatorach sprawdź połączenia oraz rezystancję między szynami zasilania a masą. Zmieniający się odczyt może wynikać z ładowania kondensatorów przez miernik.
• Zapisz nastawę napięcia i uzasadnienie limitu prądu, uwzględniając rozruch. Odłącz dodatkowe źródła zasilania, także przewody komunikacyjne, które mogą zasilać płytkę.
• Sprawdź gniazda multimetru i połączenia mas przyrządów. Amperomierz włącza się szeregowo; nie przykładaj wejścia prądowego bezpośrednio do źródła napięcia.
• Po włączeniu obserwuj pobór prądu, napięcia i objawy przegrzewania. Przy nieoczekiwanym zachowaniu wyłącz zasilanie i ustal przyczynę przed kolejną próbą.
• Zapisz warunki, przyrządy, punkty pomiarowe i wyniki. Porównuj je z wymaganiami projektu.

Typowe błędy przy kompletowaniu zestawu

• Dobór lutownicy wyłącznie według mocy: równie istotne są geometria grotu, regulacja i zdolność przekazywania ciepła.
• Uznawanie połysku za dowód dobrej spoiny: oceniaj zwilżenie, kształt i połączenie elektryczne. Pomocne wskazówki zawiera tekst o zimnych spoinach lutowniczych.
• Wiara w wszystkie cyfry wyświetlacza: rozdzielczość nie jest dokładnością. Uwzględnij specyfikację zakresu, temperaturę i niepewność pomiaru.
• Ignorowanie sond i przewodów: długie połączenie masy może zniekształcać przebieg, a spadek napięcia na przewodach zmienia warunki zasilania prototypu.
• Traktowanie sprawnego prototypu jako kwalifikacji produkcji: działanie pojedynczej płytki nie potwierdza powtarzalności montażu ani trwałości wyrobu.

FAQ — pytania o zestaw PCB

Czy na początek wystarczy lutownica i multimetr?

Wystarczą do części prac montażowych i prostych kontroli przy odłączonym zasilaniu. Do kontrolowanego uruchamiania własnych prototypów dołącz zasilacz z ograniczeniem prądu, powiększenie, stabilny uchwyt i wyposażenie ochronne. Oscyloskop staje się potrzebny, gdy o działaniu układu decyduje przebieg sygnału w czasie.

Czy każdy miernik trzeba od razu oddać do wzorcowania?

Zakres nadzoru zależy od zastosowania. Do rozpoznania przerwy w przewodzie potrzebujesz sprawnego przyrządu i kontroli przewodów. Do udokumentowanego potwierdzenia wąskiej tolerancji napięcia potrzebujesz znanej niepewności i spójności pomiarowej. Samo porównanie z innym przypadkowym miernikiem tego nie zapewnia.

Czy stacja na gorące powietrze zastąpi piec rozpływowy?

Może umożliwić lokalny montaż lub poprawkę, jeśli proces jest odpowiedni dla płytki i obudowy. Nie daje automatycznie równomiernego ogrzewania całego zespołu ani powtarzalnego profilu. Temperaturę na płytce trzeba kontrolować, a jakość połączeń ocenić właściwą metodą.

Co zrobić, gdy zasilacz od razu przechodzi w ograniczenie prądu?

Wyłącz wyjście i sprawdź polaryzację, mostki oraz spodziewany prąd rozruchowy. Przyczyną może być zwarcie, ale także ładowanie pojemności lub zbyt niski limit. Nie zwiększaj go bez wyjaśnienia przyczyny; jeśli projekt pozwala, odłączaj kolejne bloki i uruchamiaj je osobno.
