Kondensatory na PCB: jak dobrać i bezpiecznie wymienić?

Kondensatory na PCB dobiera się do funkcji w obwodzie, uwzględniając pojemność w warunkach pracy, napięcie, dielektryk, ESR, dopuszczalny prąd tętnień i obudowę. Przy wymianie zgodność pojemności oraz wymiarów nie wystarcza: zamiennik musi również spełniać wymagania układu dotyczące stabilności i obciążenia cieplnego. Po odłączeniu zasilania i kontrolowanym rozładowaniu kondensatora trzeba sprawdzić jego polaryzację, wykonać poprawne połączenia lutowane, a następnie skontrolować napięcia, tętnienia i zachowanie urządzenia pod obciążeniem.

Najpierw ustal, za co odpowiada kondensator

Kondensator gromadzi ładunek i energię w polu elektrycznym. Pojemność określa zależność między ładunkiem a napięciem; nie oznacza ilości prądu, którą element „mieści”. Na płytce ten sam typ elementu może odsprzęgać zasilanie, wygładzać napięcie, oddzielać składową stałą sygnału albo ustalać częstotliwość filtru. Każda z tych funkcji wymaga innego zestawu parametrów.

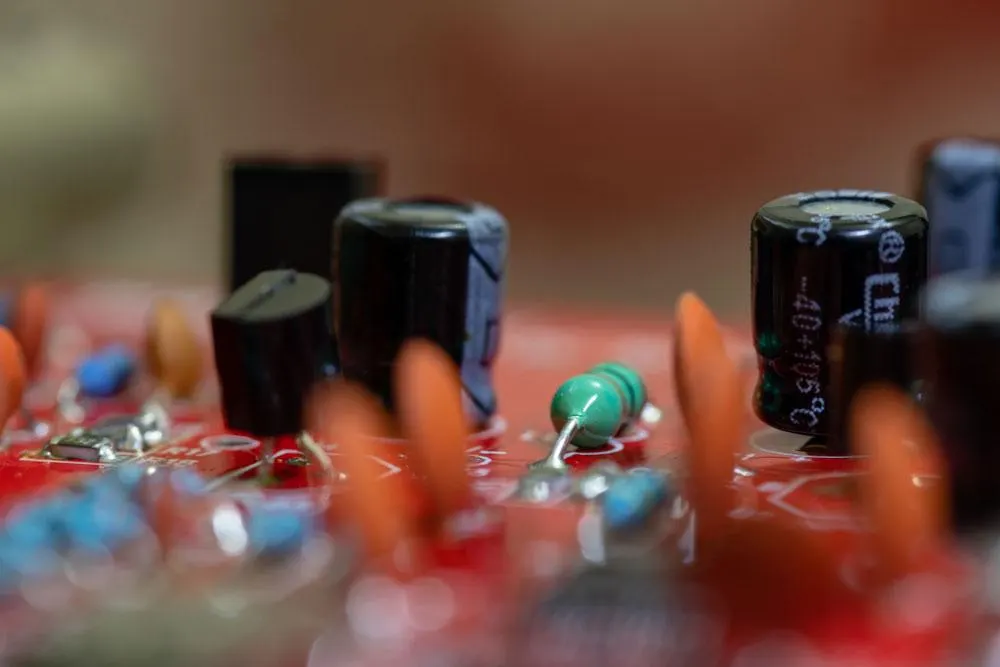

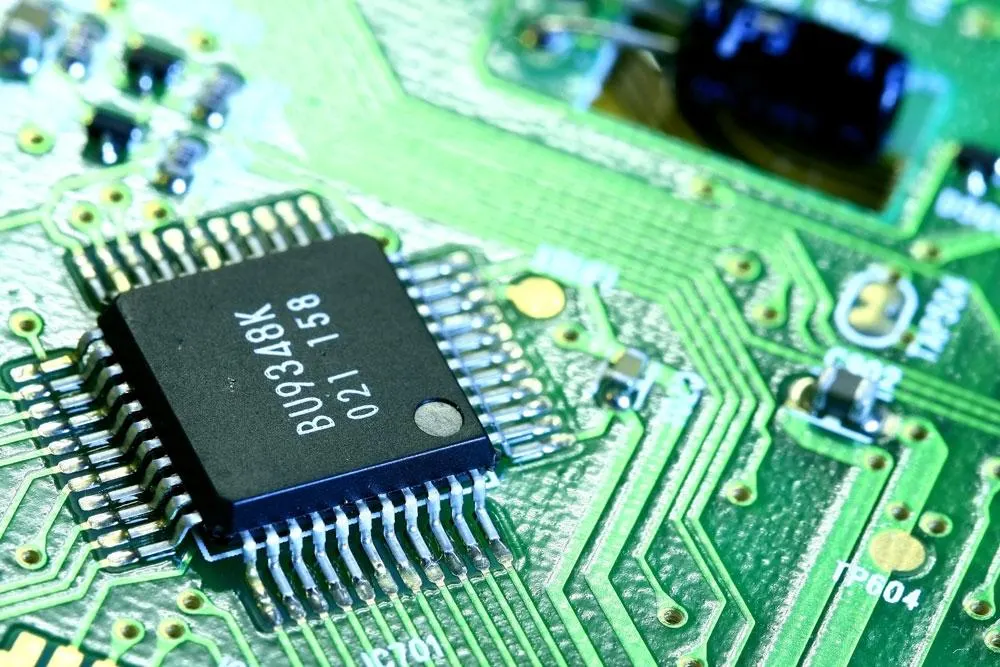

• Odsprzęganie układu scalonego: liczą się impedancja przy częstotliwościach zakłóceń oraz krótka droga prądu między kondensatorem, zasilaniem układu i masą.
• Filtr zasilacza: potrzebna jest odpowiednia pojemność, ale także dopuszczalny prąd tętnień i odporność na temperaturę.
• Filtr sygnałowy lub obwód czasowy: ważne są tolerancja, stabilność temperaturowa, upływność i zależność pojemności od napięcia.
• Obwód impulsowy: sprawdza się obciążenie impulsowe, szybkość zmian napięcia oraz straty określone dla konkretnej serii.

W naprawianym urządzeniu zacznij od schematu, oznaczenia elementu na płytce i pełnego symbolu części. Sam wygląd nie pozwala ustalić wszystkich parametrów. Jeśli oznaczenie jest nieczytelne, pomocna bywa dokumentacja identycznej wersji urządzenia; nie należy zgadywać wartości na podstawie wymiarów sąsiednich kondensatorów.

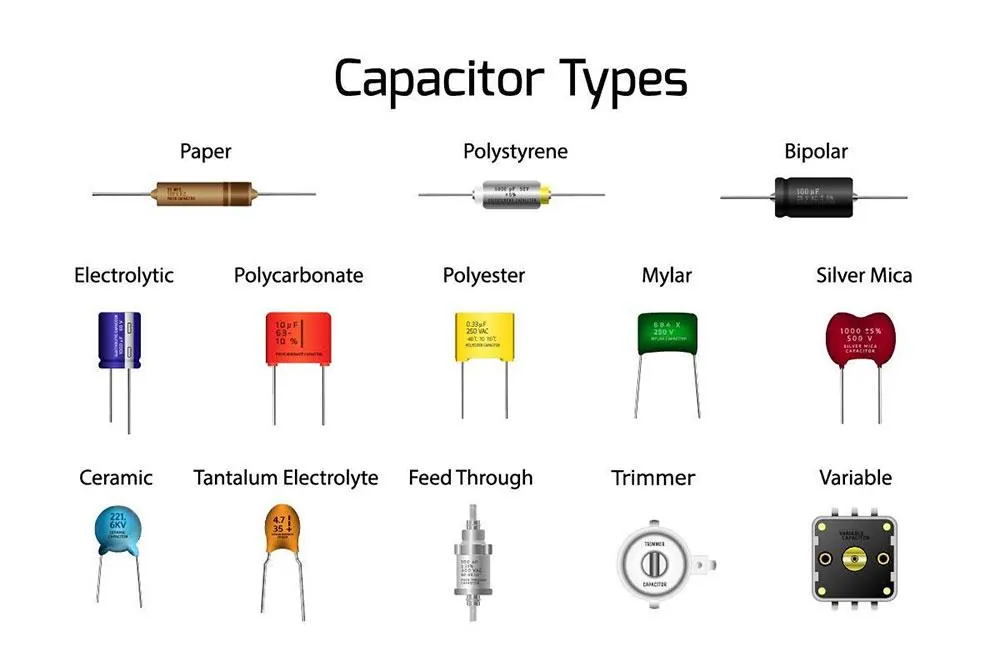

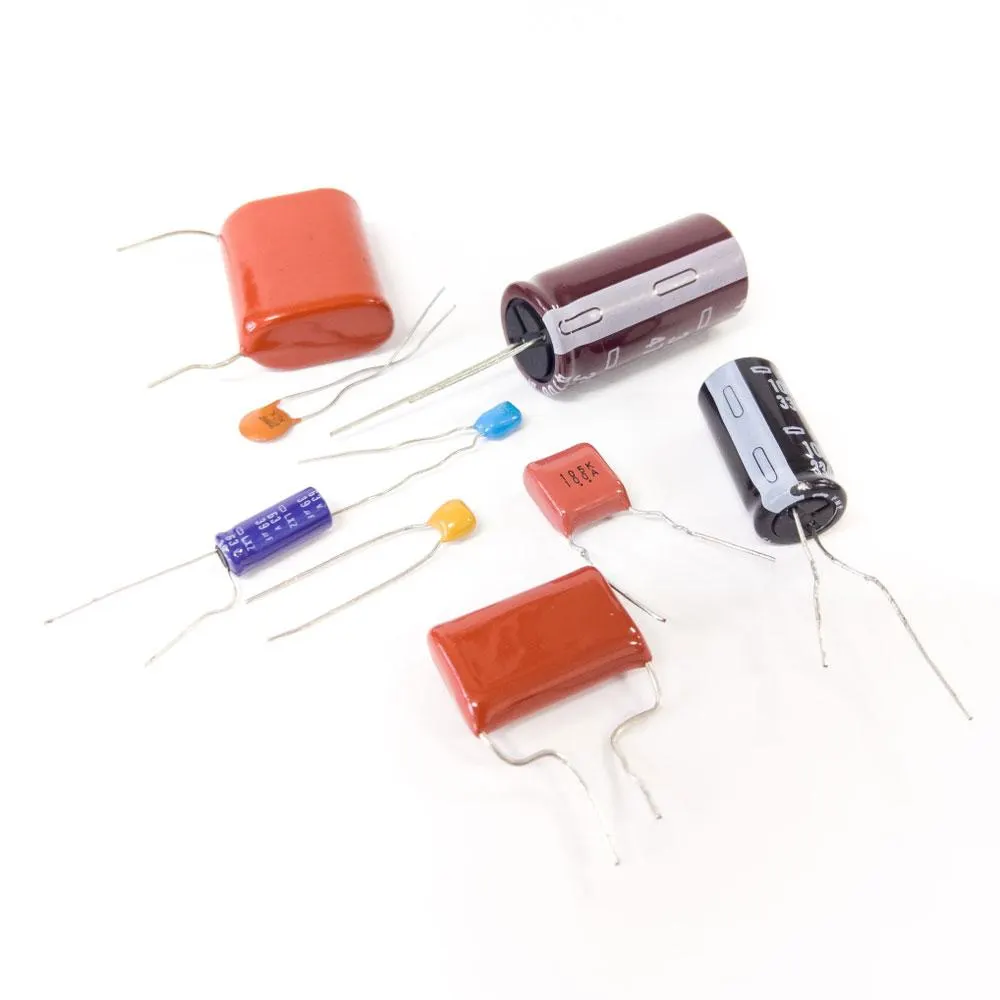

Dielektryk i konstrukcja: który rodzaj wybrać?

Dielektryk oddziela elektrody, lecz określenie „kondensator polimerowy” opisuje rodzaj elektrolitu, a nie dielektryka. W aluminiowym kondensatorze elektrolitycznym izolację tworzy warstwa tlenku glinu, w tantalowym — tlenku tantalu. To rozróżnienie pomaga zrozumieć, dlaczego elementy o podobnej pojemności mogą mieć inne ograniczenia.

Tabela wskazuje kierunek wyboru, a nie zamienność całych rodzin. Różne serie kondensatorów elektrolitycznych mogą mieć odmienną ESR przy tych samych oznaczeniach pojemności i napięcia. Podobnie element foliowy przeznaczony do obwodu sygnałowego nie musi nadawać się do pracy impulsowej.

Ceramika: pojemność znamionowa nie zawsze jest pojemnością roboczą

Wielowarstwowe kondensatory ceramiczne MLCC z dielektrykiem X7R lub X5R mogą tracić znaczną część pojemności po przyłożeniu napięcia stałego. Samo oznaczenie dielektryka nie określa wielkości tej zmiany. Potrzebna jest charakterystyka konkretnego numeru katalogowego, obejmująca napięcie pracy i temperaturę. C0G/NP0 jest rozwiązaniem do zastosowań wymagających znacznie większej stabilności pojemności.

Przy doborze uwzględnij też tolerancję początkową i starzenie dielektryka. Nie przenoś wykresu z większej obudowy na mniejszą ani między seriami. Wyższe napięcie znamionowe nie jest samo w sobie gwarancją wymaganej pojemności roboczej.

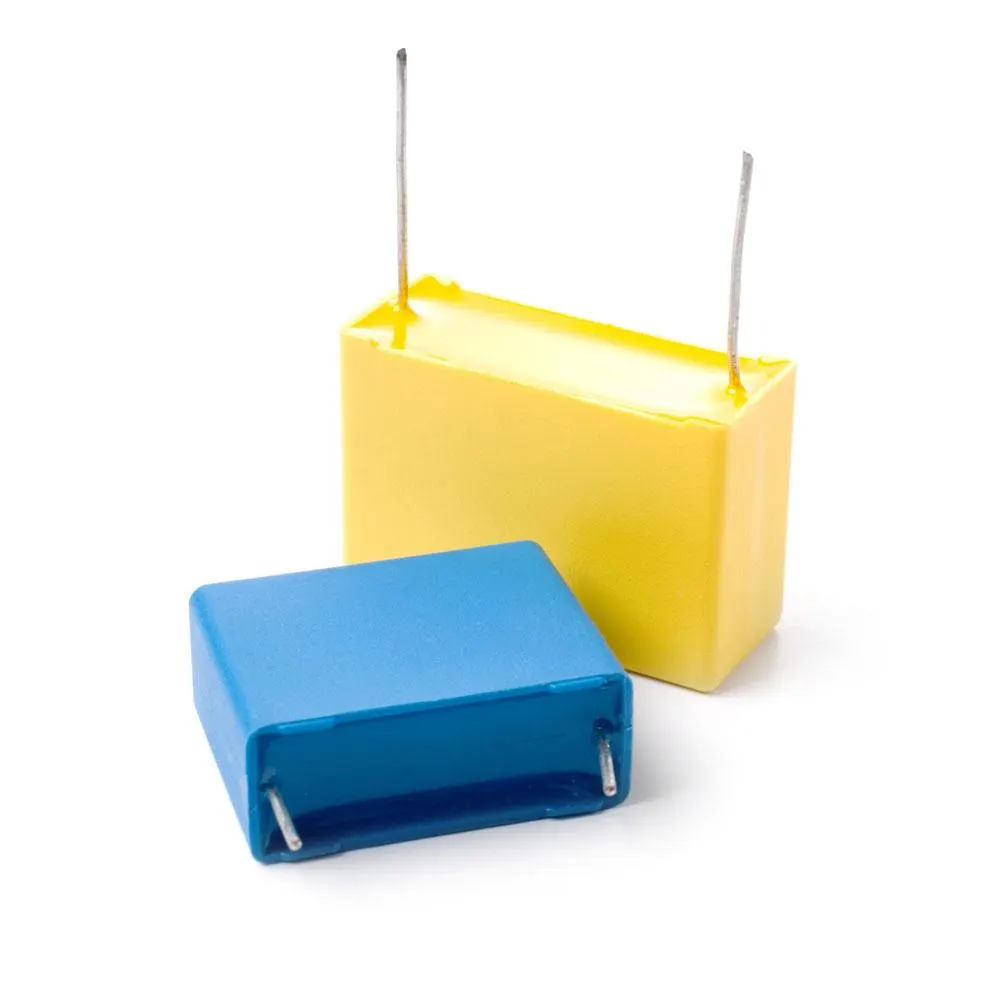

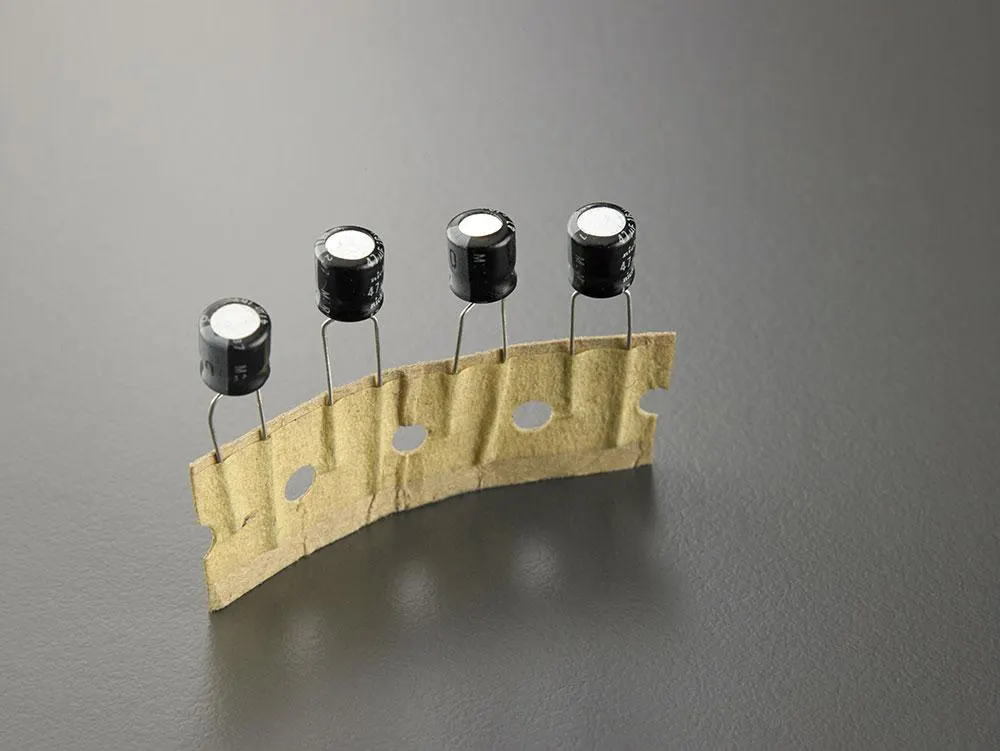

Kondensatory foliowe i elektrolityczne: inne kryteria oceny

Foliowy kondensator polipropylenowy może być dobrym wyborem tam, gdzie istotne są małe straty, ale o przydatności do impulsów decyduje dokumentacja konkretnej serii. Nie zakładaj, że każdy kondensator foliowy ma pomijalne straty albo identyczną odporność na przepięcia.

W elektrolitycznym sprawdź nie tylko zakres temperatur, lecz także warunki, dla których producent określa trwałość. Temperatura otoczenia, nagrzewanie od sąsiednich elementów i straty wewnętrzne wpływają na jego pracę. Katalogowy czas próby trwałości nie jest bezpośrednią obietnicą czasu działania całego urządzenia.

Napięcie, ESR i prąd tętnień: parametry, których nie wolno pominąć

Napięcie na kondensatorze obejmuje składową stałą oraz nałożone tętnienia i przepięcia. Dobór oprzyj na maksymalnym spodziewanym napięciu chwilowym i zaleceniach producenta. Nie ma jednego zapasu procentowego właściwego dla każdej technologii. Wartość znamionowa dla napięcia stałego nie oznacza dopuszczenia takiej samej wartości skutecznej napięcia przemiennego.

ESR to zastępcza rezystancja szeregowa. Powoduje straty cieplne oraz dodatkową zmianę napięcia podczas przepływu zmiennego prądu. ESL, czyli zastępcza indukcyjność szeregowa, ogranicza skuteczność kondensatora przy wysokich częstotliwościach. W odsprzęganiu trzeba więc oceniać przebieg impedancji, a nie tylko pojemność.

Dopuszczalny prąd tętnień dotyczy wartości skutecznej składowej zmiennej prądu kondensatora. Nie jest równy prądowi pobieranemu przez odbiornik. Porównuj go przy częstotliwości i temperaturze podanych w karcie katalogowej, korzystając z przewidzianych przez producenta współczynników korekcyjnych. Dla przebiegu z wieloma składowymi częstotliwościowymi stosuj metodę wskazaną dla danej serii; ESR również zależy od częstotliwości.

Mniejsza ESR nie zawsze oznacza lepszy zamiennik. Niektóre stabilizatory wymagają określonego zakresu ESR kondensatora wyjściowego. Wstawienie ceramiki lub kondensatora polimerowego w miejsce elektrolitycznego może zmienić stabilność pętli regulacji. Rozstrzygają wymagania stabilizatora i sprawdzenie układu po zmianie.

Przykład obliczeniowy: pojemność i nagrzewanie od tętnień

Przykład założony — poniższe liczby nie pochodzą z pomiaru ani z karty konkretnego elementu. Przyjmijmy, że kondensator przez 100 µs sam dostarcza dodatkowy prąd 0,20 A, a dopuszczalny spadek napięcia wynosi 0,10 V. Pomijamy reakcję regulatora i indukcyjność połączeń. Zakładamy stałą pojemność efektywną w rozpatrywanym zakresie napięcia.

Z zależności ΔQ = I · Δt oraz C = ΔQ / ΔU otrzymujemy C ≥ I · Δt / ΔU. Bez uwzględnienia ESR daje to:

C ≥ 0,20 A · 100 µs / 0,10 V = 200 µF.

Teraz załóżmy ESR = 0,10 Ω. Początkowy spadek napięcia na ESR wynosi ΔU_ESR = ΔI · ESR = 0,20 A · 0,10 Ω = 0,02 V. Na rozładowanie pojemności pozostaje 0,10 V − 0,02 V = 0,08 V, zatem:

C ≥ 0,20 A · 100 µs / 0,08 V = 250 µF.

To wymagana pojemność efektywna w tym uproszczonym modelu, przed dobraniem wartości znamionowej z uwzględnieniem tolerancji i warunków pracy. Wynik nie stanowi zalecenia zastosowania takiego kondensatora w dowolnym zasilaczu.

Osobno oszacujmy grzanie od powtarzalnych tętnień. Dla założonego prądu skutecznego 0,50 A i przybliżenia ESR = 0,10 Ω w rozpatrywanym paśmie strata wynosi P ≈ I_sk² · ESR = 0,50² · 0,10 = 0,025 W. Przy założonej ESR = 0,40 Ω byłoby to 0,10 W, czyli czterokrotnie więcej. Nie wynika z tego konkretna temperatura: do jej oceny potrzebne są warunki chłodzenia, dane cieplne i sprawdzenie rzeczywistego układu.

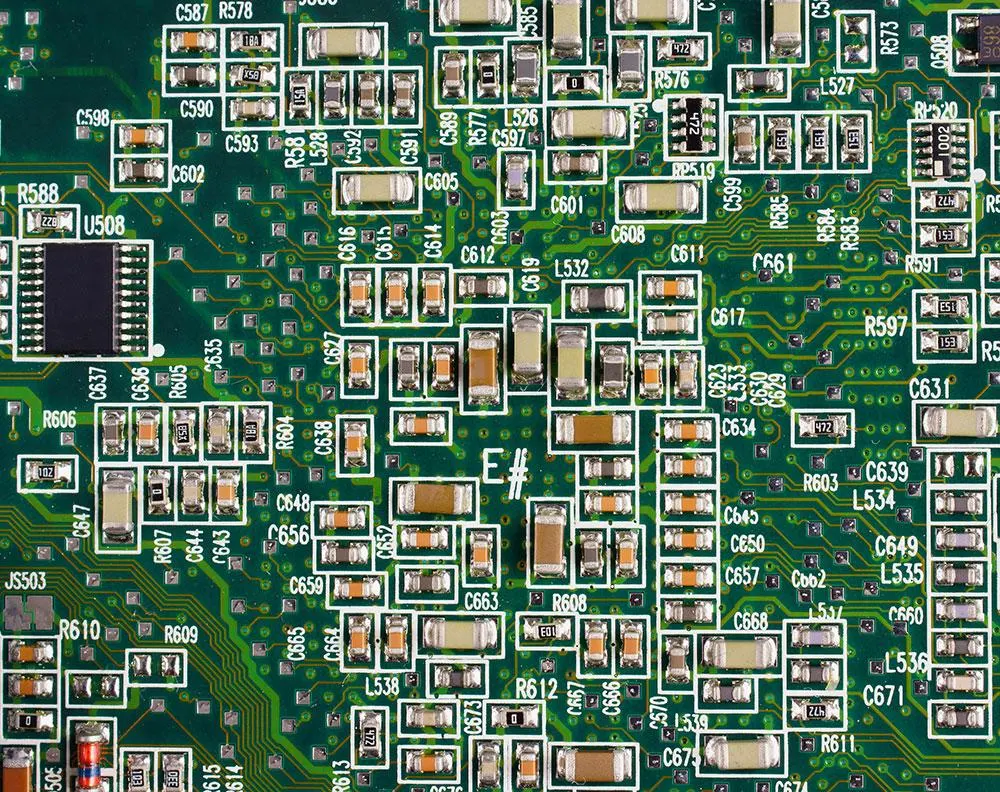

Obudowa i rozmieszczenie na płytce

Przy zamianie elementu SMD porównaj długość, szerokość, wysokość oraz zalecane pola lutownicze. Kod obudowy bez wskazania systemu oznaczeń bywa niejednoznaczny; rozstrzyga rysunek wymiarowy. W elemencie THT sprawdź rozstaw i średnicę wyprowadzeń, średnicę korpusu oraz wolne miejsce nad nim. Nie wciskaj wyprowadzeń na siłę i nie zasłaniaj zaworu bezpieczeństwa kondensatora elektrolitycznego.

Kondensator odsprzęgający umieść tak, by pętla prądu zasilania była krótka. Długi przewód lub odległa przelotka mogą ograniczyć skuteczność nawet poprawnie dobranej części. Rozmieszczenie powinno wynikać z zaleceń układu scalonego i przebiegu prądu, a nie z układania kondensatorów według wielkości pojemności. Zagadnienie rozwija artykuł o kondensatorach odsprzęgających.

MLCC chroń przed zginaniem płytki, szczególnie przy krawędziach, złączach i punktach mocowania. Pęknięcie może być niewidoczne gołym okiem. Różnice konstrukcyjne opisuje także porównanie montażu SMT i THT.

Jak rozpoznać usterkę i dobrać zamiennik

Wybrzuszenie obudowy, wyciek albo pęknięcie uzasadniają wycofanie elementu z pracy, lecz prawidłowy wygląd nie potwierdza sprawności. Zaniki zasilania czy niestabilny rozruch mogą też wynikać z uszkodzenia regulatora, przeciążenia lub złej spoiny. Najpierw ustal przyczynę, aby nowy kondensator nie pracował w tych samych nieprawidłowych warunkach.

Pojemność i ESR mierz po odłączeniu zasilania oraz rozładowaniu elementu. Wynik pomiaru na płytce może być zafałszowany przez równoległe gałęzie; gdy jest niejednoznaczny, odizoluj element od obwodu. Porównuj wyniki z dokumentacją przy zgodnej częstotliwości pomiarowej. Sam poprawny odczyt pojemności nie wyklucza nadmiernej upływności ani usterki ujawniającej się pod napięciem.

• Potwierdź pojemność i tolerancję wymagane przez obwód.
• Sprawdź dopuszczalne napięcie, polaryzację i zalecenia dotyczące zapasu napięcia.
• Porównaj ESR lub impedancję oraz prąd tętnień w tych samych warunkach.
• Sprawdź temperaturę pracy, dane trwałości i ograniczenia lutowania.
• Potwierdź wymiary, wyprowadzenia oraz zgodność z polami na PCB.
• Zapisz pełny numer katalogowy zatwierdzonego zamiennika w zestawieniu materiałowym BOM.

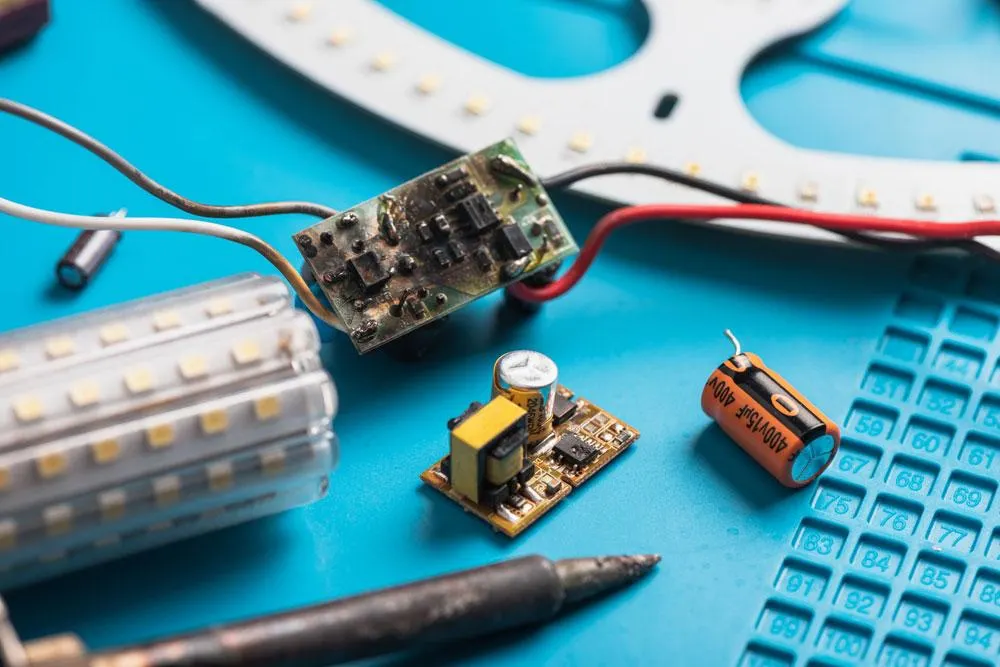

Wymiana kondensatora bez uszkodzenia PCB

Do wymiany potrzebne są narzędzia odpowiednie do obudowy: stacja lutownicza z regulacją temperatury, topnik, odsysacz lub plecionka, a dla odpowiednich elementów SMD także narzędzie ogrzewające oba zakończenia. Przygotuj miernik, powiększenie optyczne i ochronę przed wyładowaniami elektrostatycznymi.

1. Odłącz wszystkie źródła energii. Uwzględnij akumulator i zasilanie doprowadzane przez złącza. Rozładuj kondensator przez rezystor dobrany do napięcia, energii i dopuszczalnego obciążenia impulsowego. Nie zwieraj wyprowadzeń narzędziem. Potwierdź miernikiem spadek napięcia i sprawdź je ponownie przed dotknięciem obwodu.
2. Zapisz orientację elementu. Zrób zdjęcie i porównaj oznaczenia ze schematem. Pasek na aluminiowym kondensatorze elektrolitycznym zwykle wskazuje biegun ujemny, a oznaczenie na tantalowym często dodatni; potwierdź konwencję w dokumentacji części.
3. Usuń lut bez wyrywania wyprowadzeń. Dostosuj narzędzie do masy cieplnej połączenia. Element wyjmuj dopiero po uwolnieniu wyprowadzeń; ciągnięcie przy zastygłym lucie może zerwać pole lub metalizację otworu.
4. Obejrzyj odsłonięte miejsce. Sprawdź pola, otwory i ścieżki. Usuń pozostałości elektrolitu metodą zgodną z materiałami płytki. Korozja lub uszkodzona metalizacja wymagają osobnej naprawy.
5. Wlutuj zamiennik. Zachowaj polaryzację, dopuszczalny profil cieplny i prawidłowe zwilżenie wyprowadzeń. Nie wydłużaj bez potrzeby przewodów. Zasady wykonania połączeń przedstawia poradnik lutowania PCB.

W urządzeniach zasilanych bezpośrednio z sieci prace i pomiary wymagają odpowiednich kwalifikacji oraz wyposażenia. Odłączenie przewodu zasilającego nie usuwa energii zgromadzonej w kondensatorach.

Co sprawdzić po wymianie

Przed uruchomieniem ustal kryteria odbioru z dokumentacji urządzenia. Poniższa lista opisuje kontrolę do wykonania, nie wyniki przeprowadzonych badań.

Do pomiaru tętnień stosuj krótkie połączenie odniesienia sondy; długa pętla może zbierać zakłócenia. W obwodach nieizolowanych używaj odpowiedniego układu pomiarowego i sond o właściwych parametrach. Nie podłączaj uziemionego zacisku oscyloskopu do dowolnego punktu układu ani nie odłączaj przewodu ochronnego przyrządu.

Jeżeli problem pozostał, wróć do diagnozy regulatora, obciążenia i połączeń. Objawy uszkodzonego kondensatora mogą przypominać skutki zimnej spoiny lutowniczej. W protokole zapisz oznaczenie wymienionej części, zamiennik, warunki sprawdzenia i rzeczywiste wyniki.

Typowe błędy przy doborze i wymianie

• Dobór wyłącznie według mikrofaradów. Pomija ESR, prąd tętnień, upływność i stabilność pojemności.
• Zwiększanie pojemności „na zapas”. Może zwiększyć prąd ładowania i zmienić rozruch lub odpowiedź regulatora.
• Traktowanie niższej ESR jako zawsze korzystnej. Wymagania regulatora mogą narzucać także dolną granicę.
• Ocena po wyglądzie. Niewybrzuszony kondensator także może być niesprawny.
• Grzanie i ciągnięcie elementu jednocześnie. Grozi uszkodzeniem pól, przelotek i laminatu.
• Zakończenie kontroli po zapaleniu się diody. Nie potwierdza poprawnej pracy pod obciążeniem ani po nagrzaniu.

FAQ — pytania o kondensatory na PCB

Czy można zastosować kondensator na wyższe napięcie?

Zwykle tak, jeśli zgadzają się pozostałe parametry: pojemność robocza, dielektryk, ESR, prąd tętnień, polaryzacja i wymiary. Wyższe napięcie znamionowe nie zwalnia z oceny zamiennika i nie oznacza automatycznie lepszej filtracji.

Czy większa pojemność naprawi niestabilne zasilanie?

Nie bez ustalenia przyczyny. Problemem może być nadmierna ESR, złe połączenie albo sam regulator. Zwiększenie pojemności wymaga sprawdzenia dopuszczalnego zakresu dla układu, prądu rozruchowego oraz odpowiedzi na zmianę obciążenia.

Czy kondensator ceramiczny może zastąpić elektrolityczny?

Tylko po sprawdzeniu pojemności pod napięciem, wymagań dotyczących ESR i zachowania regulatora. Zgodna wartość znamionowa nie wystarcza. Trzeba też zachować odpowiednie połączenia i sprawdzić układ w całym przewidzianym zakresie pracy.

Czy pomiar pojemności na płytce wystarczy do oceny?

Nie. Równoległe elementy wpływają na wynik, a miernik pojemności nie zastępuje oceny ESR i upływności. Niejasny wynik wymaga odizolowania kondensatora; wszystkie takie pomiary wykonuje się po odłączeniu zasilania i rozładowaniu elementu.

Co zrobić, jeśli nowy kondensator także się nagrzewa?

Przerwij próbę przy nieprawidłowym wzroście temperatury. Sprawdź polaryzację, rzeczywiste napięcie, prąd tętnień, oscylacje regulatora i ciepło od sąsiednich elementów. Sama wymiana na większą obudowę nie usuwa przyczyny przeciążenia.
