Stabilizator napięcia w samochodzie: zasilanie 5 V z instalacji 12 V

Stabilizator napięcia w samochodzie pozwala zasilać dodatkową elektronikę, na przykład układ logiki wymagający 5 V, z instalacji nominalnie 12 V. Dobór wymaga sprawdzenia prądu odbiornika, zakresu napięcia wejściowego i strat ciepła oraz zaprojektowania zabezpieczeń. Przy obciążeniu 0,5 A i wejściu 14,4 V stabilizator liniowy 7805 wydziela aż 4,7 W ciepła; w takim zastosowaniu warto rozważyć przetwornicę impulsową obniżającą napięcie.

Artykuł dotyczy budowy własnego zasilania elektroniki dodatkowej. Nie jest instrukcją diagnostyki regulatora alternatora ani naprawy instalacji konkretnego producenta pojazdu. Nie ingeruj w obwody poduszek powietrznych, ABS ani innych układów bezpieczeństwa.

Czym jest stabilizator napięcia w instalacji samochodowej?

Stabilizator utrzymuje napięcie wyjściowe w określonym zakresie mimo zmian napięcia wejściowego i obciążenia. Działa jednak tylko w granicach przewidzianych przez producenta: znaczenie mają napięcie zasilania, pobierany prąd i temperatura złącza półprzewodnikowego. Określenie „stabilne 5 V” nie oznacza idealnie stałej wartości w każdych warunkach.

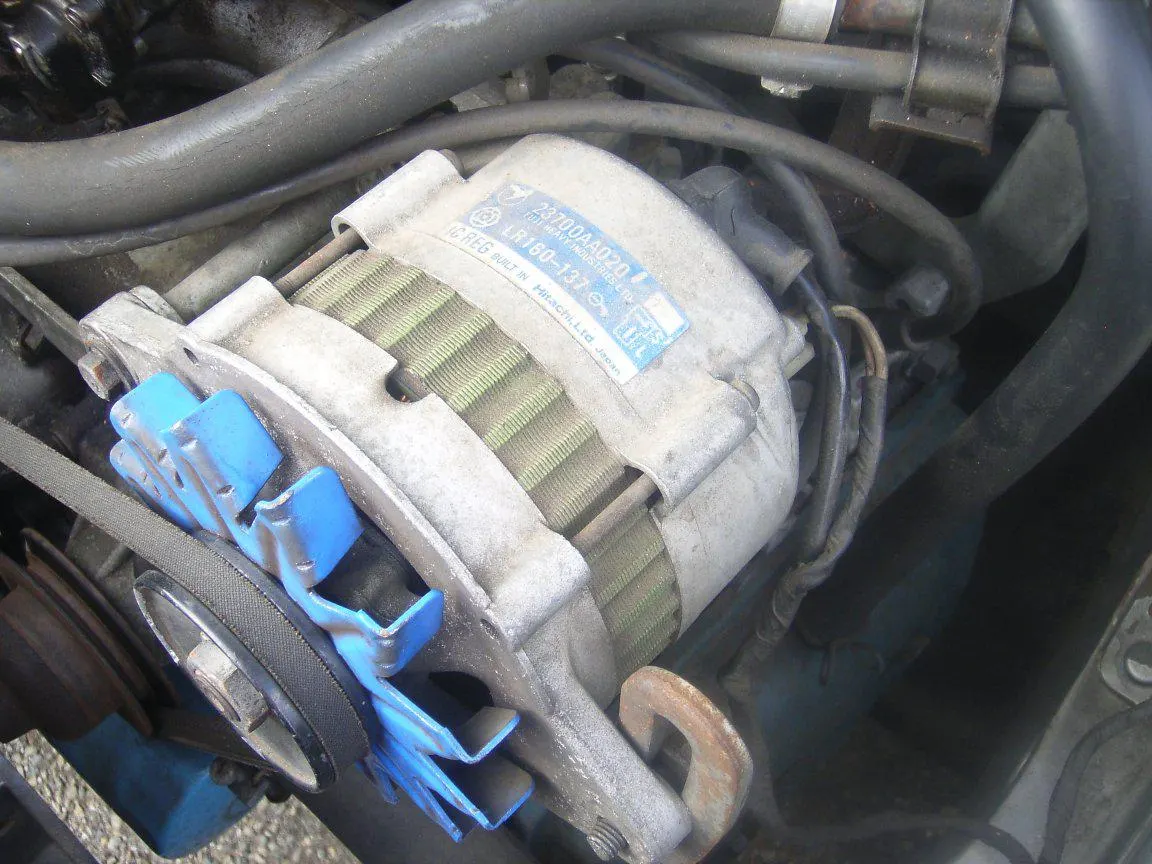

Własny zasilacz 5 V obsługuje podłączony do niego odbiornik, a nie całą instalację samochodu. Nie zastępuje regulatora alternatora i nie usuwa przyczyny problemów z ładowaniem akumulatora. Jego zadaniem jest dostarczenie napięcia odpowiedniego dla konkretnego układu elektronicznego, z zachowaniem wymagań tego układu.

Sama stabilizacja nie zapewnia pełnej ochrony przed przepięciami, odwrotnym podłączeniem przewodów ani każdym spadkiem napięcia. Dlatego kompletny tor zasilania obejmuje również zabezpieczenia wejścia i kondensatory. Ich dobór jest częścią projektu, a nie opcjonalnym dodatkiem do gotowej płytki.

Po co stabilizować napięcie dla dodatkowej elektroniki?

Nazwa „instalacja 12 V” określa napięcie nominalne. Napięcie na zaciskach akumulatora i przy odbiorniku zmienia się w zależności od warunków pracy. Poniższe wartości są orientacyjne: nie stanowią kryteriów diagnostycznych dla każdego pojazdu ani pełnego zakresu, który musi wytrzymać zasilacz.

Układ logiki może działać nieprawidłowo, gdy jego zasilanie wykracza poza dopuszczalny zakres. Nawet krótki spadek może spowodować ponowne uruchomienie, jeśli napięcie spadnie poniżej progu pracy odbiornika. Projektant powinien więc określić, czy urządzenie ma działać podczas rozruchu, czy może wtedy bezpiecznie się wyłączyć i później uruchomić ponownie.

Warunki i metody badań elektrycznych opisują między innymi normy ISO 7637-2 oraz ISO 16750-2. Właściwe próby i kryteria trzeba ustalić na podstawie odpowiedniej normy oraz wymagań zastosowania. Prawidłowa praca przy stałym napięciu 12 V nie potwierdza odporności na warunki występujące w pojeździe.

Jak działa stabilizator i jaki rodzaj wybrać?

Stabilizator liniowy reguluje przewodzenie elementu szeregowego, korzystając ze sprzężenia zwrotnego. Różnica napięć między wejściem a wyjściem powoduje wydzielanie ciepła. Układ jest prosty, lecz przy dużej różnicy napięć i znacznym prądzie chłodzenie staje się istotnym ograniczeniem.

Stabilizator LDO również pracuje liniowo, ale może utrzymywać regulację przy mniejszej różnicy napięć wejścia i wyjścia. Wymagany zapas zależy od konkretnego układu i obciążenia. LDO nie rozwiązuje problemu strat przy obniżaniu 14,4 V do 5 V: przy tym samym prądzie zasadnicza strata mocy pozostaje podobna jak w klasycznym stabilizatorze liniowym.

Przetwornica impulsowa obniżająca napięcie cyklicznie przełącza element półprzewodnikowy i wykorzystuje dławik oraz kondensatory do przekazywania energii. Może osiągać znacznie wyższą sprawność, ale wymaga starannego rozmieszczenia elementów i prowadzenia połączeń. Przełączanie jest źródłem zakłóceń elektromagnetycznych, które trzeba uwzględnić w projekcie.

Żadne z tych rozwiązań samo w sobie nie podwyższa napięcia. Jeśli napięcie wejściowe spadnie zbyt nisko, wyjście przestanie spełniać wymagania. Podtrzymanie pracy podczas takiego spadku wymaga osobnego rozwiązania, dobranego do poboru energii i czasu przerwy.

7805: parametry i przykład obliczenia strat ciepła

7805 jest przykładem stabilizatora liniowego o nominalnym wyjściu 5 V. Orientacyjnie spotyka się maksymalne napięcie wejściowe około 35 V oraz wymaganą różnicę wejście–wyjście około 2 V. Dokładne wartości należy sprawdzić w karcie katalogowej konkretnego producenta i wariantu. Wartość graniczna napięcia nie jest zalecanym punktem pracy ani gwarancją odporności na przepięcia samochodowe.

Założenia przykładu: napięcie na wejściu stabilizatora Uwe = 14,4 V, napięcie wyjściowe Uwy = 5 V, prąd obciążenia I = 0,5 A. Przyjmujemy rezystancję cieplną złącze–otoczenie równą 50 K/W. Pomijamy prąd własny stabilizatora i straty w zabezpieczeniach wejścia. Jest to obliczenie poglądowe, nie wynik pomiaru.

• Moc tracona: P = (Uwe − Uwy) · I = (14,4 V − 5 V) · 0,5 A = 4,7 W.
• Moc dostarczana odbiornikowi: Pwy = Uwy · I = 5 V · 0,5 A = 2,5 W.
• Przybliżona sprawność: η ≈ Uwy / Uwe = 5 / 14,4 ≈ 34,7%.
• Przyrost temperatury złącza: ΔT ≈ P · RθJA = 4,7 W · 50 K/W ≈ 235 K.

Tak duży obliczony przyrost temperatury oznacza, że ciągła praca w przyjętych warunkach chłodzenia jest niewykonalna. Nie jest to przewidywany wynik bezpiecznej próby: wcześniej może zadziałać zabezpieczenie termiczne lub zostać przekroczona dopuszczalna temperatura. Potrzebny jest odpowiednio dobrany radiator, zmniejszenie prądu albo zastosowanie przetwornicy impulsowej.

Rezystancja cieplna zależy między innymi od obudowy elementu, płytki i warunków oddawania ciepła. Przy doborze radiatora uwzględnij także połączenie termiczne z obudową i temperaturę otoczenia. Sama obecność radiatora nie potwierdza poprawnego chłodzenia, zwłaszcza po zamknięciu układu w obudowie urządzenia.

Schemat zasilacza 5 V z instalacji 12 V

Poniższy schemat pokazuje funkcje poszczególnych części zasilacza. Nie jest kompletnym schematem montażowym: wartości elementów, wyprowadzenia układu oraz szczegóły zabezpieczeń trzeba dobrać przed wykonaniem płytki.

Wejście z instalacji 12 V
          │
      Bezpiecznik
          │
Ochrona przed odwrotną polaryzacją
          │
          ├── Dioda TVS ─────────── Masa
          ├── Kondensator wejściowy ── Masa
          │
Stabilizator 5 V lub przetwornica obniżająca
          │
          ├── Kondensator wyjściowy ── Masa
          │
     Wyjście 5 V → odbiornik

Masa zasilacza i odbiornika: wspólna

Bezpiecznik zabezpiecza przewód i obwód przed skutkami nadmiernego prądu; nie stabilizuje napięcia. Powinien znajdować się blisko punktu poboru zasilania, aby ograniczyć długość niezabezpieczonego odcinka przewodu. Jego dobór musi uwzględniać przewód, normalny pobór prądu i zachowanie układu przy włączeniu.

Ochronę przed odwrotną polaryzacją można wykonać za pomocą diody albo odpowiednio połączonego tranzystora P-MOSFET. Dioda powoduje spadek napięcia i wydziela ciepło. Rozwiązanie tranzystorowe wymaga sprawdzenia połączeń oraz dopuszczalnych napięć, w tym napięcia bramka–źródło; sam symbol tranzystora na schemacie nie oznacza gotowego zabezpieczenia.

Dioda TVS ogranicza przepięcia, lecz ma skończoną zdolność pochłaniania energii. Trzeba skoordynować jej napięcie pracy i napięcie ograniczania z zakresem instalacji oraz odpornością pozostałych elementów. Należy również sprawdzić obciążenie impulsowe, drogę przepływu prądu i współpracę zabezpieczeń. Przypadkowo dobrana TVS nie zapewnia zgodności z normami.

Kondensatory wejściowy i wyjściowy dobiera się zgodnie z kartą katalogową regulatora. Liczą się pojemność, dopuszczalne napięcie, właściwości temperaturowe i zastępcza rezystancja szeregowa. W niektórych stabilizatorach parametry kondensatora wyjściowego wpływają na stabilność regulacji, dlatego zwiększenie pojemności nie zawsze jest wystarczającą poprawką.

Budowa układu i projekt płytki PCB

Zacznij od wymagań odbiornika: napięcia, dopuszczalnych odchyleń, prądu ciągłego i chwilowego oraz zachowania po zaniku zasilania. Następnie wybierz regulator i oblicz straty dla wymaganych warunków pracy. Dopiero na tej podstawie dobieraj zabezpieczenia, złącza, kondensatory i sposób chłodzenia.

1. Przygotuj schemat elektryczny. Sprawdź numerację wyprowadzeń i obudowę każdego elementu. Oznacz biegunowość wejścia, wyjścia, kondensatorów i zabezpieczeń.
2. Rozmieść elementy według przepływu prądu. Zabezpieczenia umieść przy wejściu, a kondensatory regulatora blisko jego odpowiednich wyprowadzeń.
3. Zaprojektuj połączenia zasilania i masy. Dobierz ścieżki do prądu i warunków cieplnych. W przetwornicy ogranicz powierzchnię pętli prądów impulsowych zgodnie z zaleceniami producenta układu.
4. Zapewnij chłodzenie i mocowanie. Uwzględnij przestrzeń na radiator, przepływ powietrza, odciążenie przewodów i ochronę przed przypadkowym zwarciem.
5. Skontroluj montaż przed uruchomieniem. Obejrzyj połączenia lutowane, orientację elementów i zgodność płytki ze schematem.

Przed przekazaniem projektu do produkcji płytki PCB sprawdź obrys, otwory mocujące i miejsce na elementy odprowadzające ciepło. Dokumentację do montażu elementów na PCB uzupełnij o jednoznaczną listę części i oznaczenia polaryzacji. Zamiennik o podobnej nazwie może mieć inne parametry graniczne lub wymagania dotyczące kondensatorów.

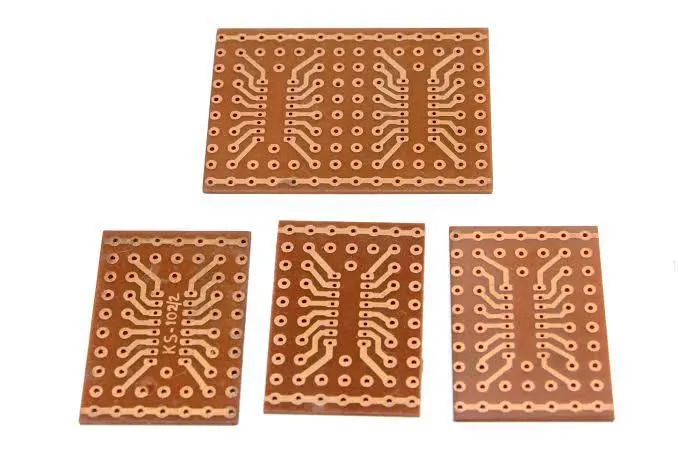

Płytka uniwersalna może służyć do prostych prób stabilizatora liniowego na stole. Długie przewody i przypadkowe rozmieszczenie elementów utrudniają natomiast ocenę przetwornicy impulsowej. Docelowy układ trzeba sprawdzić w przewidzianej obudowie i z właściwymi przewodami, ponieważ warunki montażu wpływają na chłodzenie i zakłócenia.

Jak przetestować stabilizator napięcia?

Pierwsze uruchomienie wykonaj na zasilaczu laboratoryjnym z ograniczeniem prądu. Użyj kontrolowanego obciążenia i nie zaczynaj od podłączania kosztownej elektroniki. Zakres regulacji zasilacza musi obejmować planowane próby; źródło ograniczone do 12 V nie pozwoli sprawdzić pracy przy założonych 14,4 V.

1. Sprawdź płytkę bez zasilania. Zweryfikuj polaryzację i brak niezamierzonych zwarć. Uwzględnij wpływ ładowania kondensatorów na wskazania miernika.
2. Uruchom układ z ograniczeniem prądu. Sprawdź napięcie wyjściowe przed dołączeniem obciążenia, a następnie zwiększaj obciążenie w ustalonym zakresie.
3. Mierz wejście i wyjście pod obciążeniem. Zapisuj napięcia na zaciskach płytki, prąd i warunki próby. Spadek na przewodzie może powodować różnicę między nastawą zasilacza a rzeczywistym wejściem regulatora.
4. Oceń nagrzewanie. Obserwuj temperaturę regulatora, zabezpieczeń i złączy do ustalenia warunków cieplnych. Temperatura powierzchni obudowy nie jest temperaturą złącza półprzewodnikowego.
5. Sprawdź tętnienia oscyloskopem. Mierz przy wyjściu krótkim połączeniem masy sondy. Zapisz ustawienia przyrządu, aby wynik można było właściwie zinterpretować.
6. Sprawdź zmiany zasilania i obciążenia. Ustal, kiedy wyjście wychodzi poza wymagany zakres i jak odbiornik wraca do pracy po spadku napięcia.

Przed podłączeniem oscyloskopu sprawdź sposób uziemienia przyrządu i badanego układu. Połączenie zacisku masy sondy z niewłaściwym punktem może spowodować zwarcie. Kryteria zaliczenia prób ustal wcześniej na podstawie wymagań odbiornika i dokumentacji części, zamiast przyjmować, że dowolny odczyt zbliżony do 5 V jest wystarczający.

Test laboratoryjny stałym napięciem nie odtwarza wszystkich przepięć samochodowych. Badania według ISO 7637-2 i ISO 16750-2 wymagają odpowiednich procedur i wyposażenia. Nie odłączaj akumulatora przy pracującym silniku w celu wywołania przepięcia. Taka próba może uszkodzić elektronikę pojazdu.

Lista kontrolna przed podłączeniem w pojeździe

• Czy określono napięcie i maksymalny prąd odbiornika oraz dopuszczalną przerwę podczas rozruchu?
• Czy sprawdzono straty cieplne i temperaturę w docelowej obudowie?
• Czy bezpiecznik, ochrona polaryzacji i TVS zostały dobrane jako współpracujący zestaw?
• Czy kondensatory i rozmieszczenie elementów odpowiadają zaleceniom kart katalogowych?
• Czy wyniki prób obejmują obciążenie, nagrzewanie, tętnienia oraz powrót po zaniku zasilania?
• Czy udokumentowano ograniczenia prób i oddzielono sprawność prototypu od potwierdzenia odporności wymaganej w pojeździe?

Podsumowanie

Zasilacz 5 V do samochodu wymaga właściwego regulatora, zabezpieczeń wejścia, przemyślanej płytki i kontroli temperatury. 7805 jest prostym rozwiązaniem, lecz przy dużym spadku napięcia traci znaczną moc. Dobór oprzyj na wymaganiach odbiornika i kartach katalogowych, a zakres potwierdzonej pracy na rzeczywiście wykonanych testach.
