O Schemat obwodu flashera, Prawda jest taka, że produkcja obwodu migającej diody LED nie jest trudna i jest jak "Hello World" programisty. Zamiast tego patrzysz tylko na elektroniczną wersję rzeczy. Migający obwód LED jest prawdopodobnie najprostszym obwodem elektronicznym dla początkujących do zbudowania. Do prostego schematu obwodu flashera potrzebujesz diody LED. Wrzuć kilka innych komponentów elektronicznych i jesteś gotowy. Celem jest sprawienie, aby dioda LED w obwodzie flashera mrugała. Tutaj, przyjrzymy się kilku przykładom schematu obwodu flashera i jego zastosowań. Dowiesz się również, jak budować różne projekty obwodów flashera.
1. Jakie jest zastosowanie obwodu flashera?
Ten prosty obwód ma wiele zastosowań. Z lampą elektryczną Flasher, możesz zbudować kilka obwodów elektronicznych takich jak:
Wykrywacz piorunów.
Wskaźnik niskiego poziomu baterii.
Mikroprocesor wysokiego napięcia zasilania.
Syrena policyjna.
Sterownik wycieraczek przedniej szyby.
Zasilacz impulsowy off-line.
Sonda pojemnościowa.
Ściemniacz lampy.
Pulsująca sonda pojemnościowa.
(LED syreny policyjnej )
2. Jak zbudować obwód flashera LED
Istnieją różne metody budowania obwodu flashera LED. Możesz użyć przekaźnika lub tranzystorów, a inne komponenty, takie jak mikrokontroler, układ 555-Timer lub falownik są również realnymi alternatywami.
Poniżej znajduje się przewodnik krok po kroku, jak zbudować podstawowy obwód flasher za pomocą elementów wymienionych powyżej.

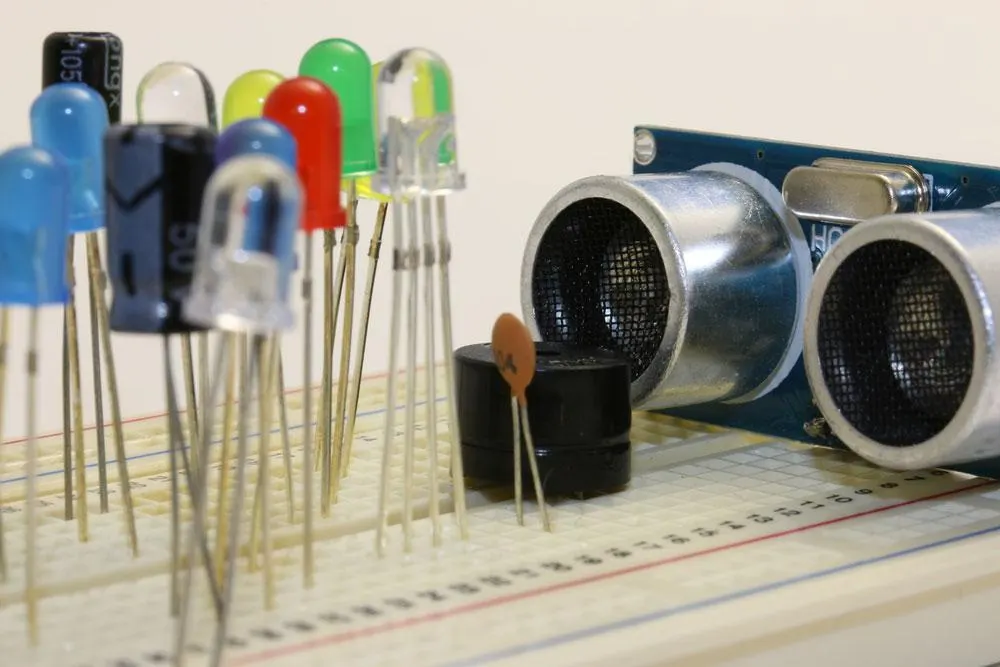

（Różne komponenty do budowy PCB）
2.1 Miganie diody LED przy użyciu przekaźników
W tym typie obwodu, podanie prądu powoduje, że bateria ładuje kondensator. Ładunek ten przechodzi jednak najpierw przez rezystor R2.
W tym krótkim czasie przekaźnik przechodzi do pozycji przeciwnej, a to pociągnięcie z cewki przekaźnika powoduje przejście diody LED w stan ON.
Gdy kondensator się rozładuje, Przekaźnik wraca do stanu początkowego. W efekcie dioda LED wyłącza się.
Cykl ten powtarza się w kółko. Ta pętla powoduje efekt mrugania.
Ten łatwy do zbudowania obwód wymaga kilku elementów do skonfigurowania. Obejmują one:
(5-12)V zasilacz.
Przekaźnik 6V.
Kondensator 1000 µF.
Rezystor 2,2KΩ.
Dowolna dioda LED o pożądanym kolorze.
(Schemat obwodu flashera z użyciem przekaźnika)
Kroki, które należy wykonać
Najpierw połącz diodę LED z rezystorem, lutując metalowe paski razem. Pamiętaj, aby przylutować rezystor do ujemnego bieguna diody LED.
Następnie podłącz cewkę 1 przekaźnika do standardowego pinu poprzez przylutowanie.
Następnie zainstaluj kondensator, podłączając jego dodatni koniec do cewki-2 przekaźnika. Drugi koniec idzie do standardowego pinu na przekaźniku.
Teraz należy przylutować dodatnią końcówkę kondensatora do odpowiedniej nóżki diody LED.

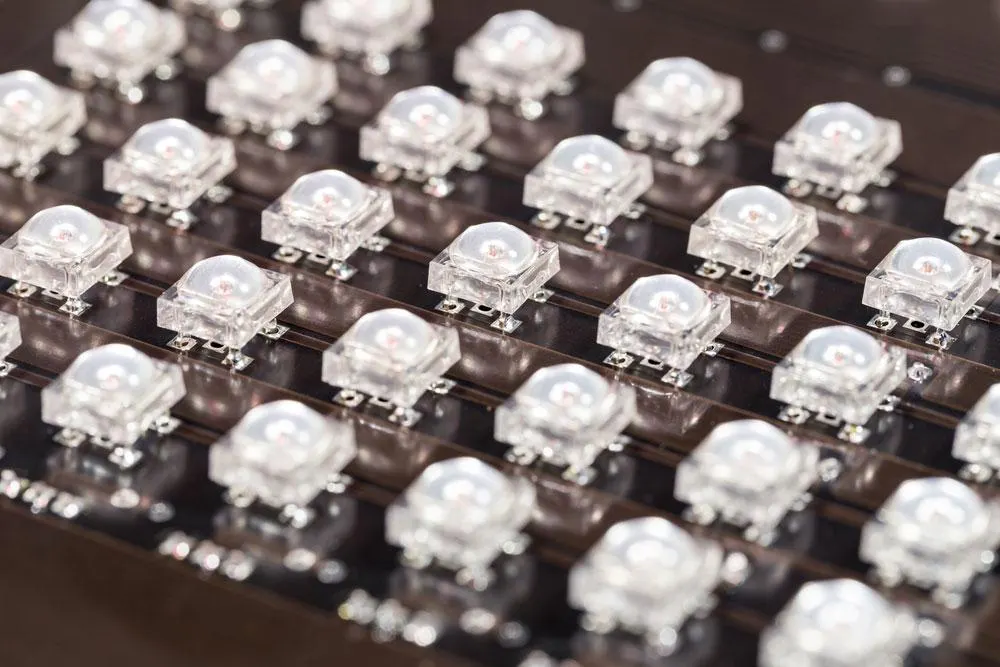

（LED ）
Następnie przylutuj ujemny pasek diody LED i rezystor do otwartego pinu przekaźnika.
Ostatnim krokiem jest podłączenie przewodu z zasilaczem prądu stałego do obwodu diody LED. Najlepiej, aby napięcie zasilające było ustawione poniżej 12V.
Dodatni przewód napięcia zasilającego podłączamy do dodatniej nóżki diody LED. Część ujemna idzie do lutu z normalnie zamkniętym pinem przekaźnika.
W tym momencie twój obwód jest gotowy. Włącz więc źródło zasilania i obserwuj migającą diodę LED.
(Mruganie i błyskające diody LED przy użyciu przekaźnika 6V)
2.2 Mruganie dwóch diod LED przy użyciu tranzystorów
Oto inny rodzaj obwodu LED flashera. Inżynierowie nazywają go również multiwibratorem astabilnym.
Konwencjonalny obwód LED tranzystorowy jest flasherem "dwuprzewodowym". Możesz go skonfigurować, łącząc baterię i obciążenie szeregowo.
Aby zbudować dwuprzewodowy flasher LED z tranzystorami, musisz kontrolować prąd i napięcie za pomocą kondensatorów, rezystorów i diod. Niemniej jednak, części, których będziesz potrzebował do tego obwodu dual-LED flasher obejmują:
Dwie diody LED o pożądanych kolorach.
Dwa tranzystory BC547B.
Dwa rezystory o wartości 100kΩ
Dwa rezystory o wartości 470Ω.
Dwa kondensatory o pojemności 10µF (C1 i C2).
Deska do krojenia.
Kilka drutów do zworki.
Zasilacz 9V.

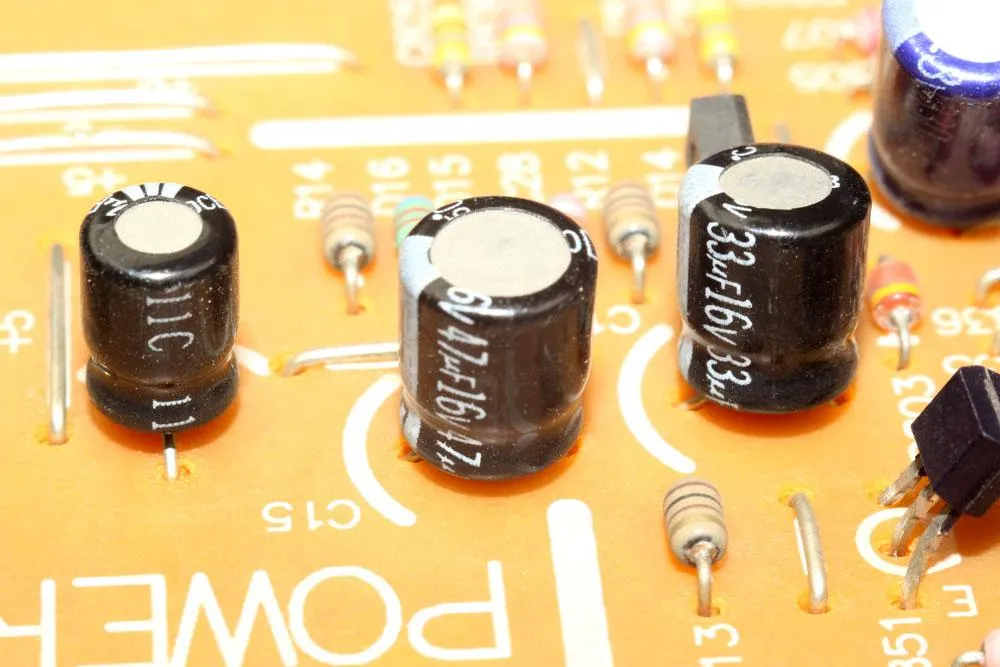

（Kondensatory na pokładzie)
Kroki do naśladowania

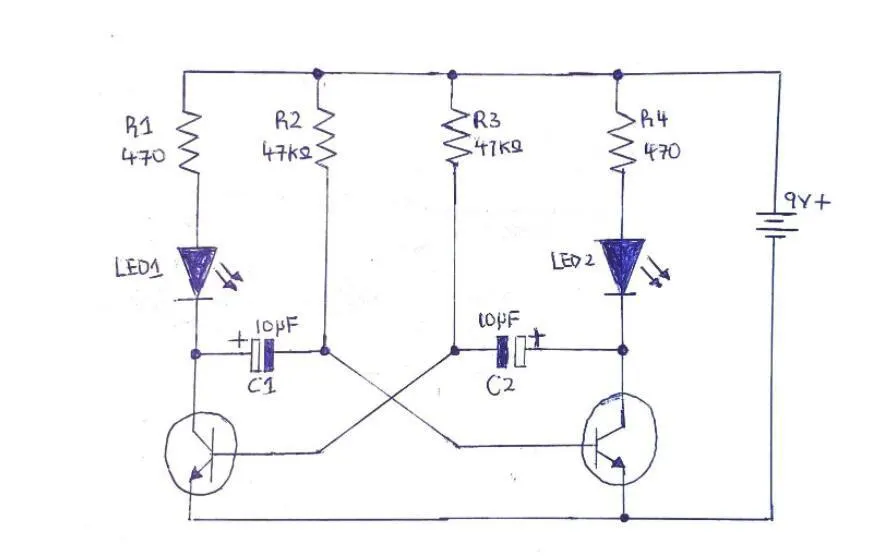

(Schemat obwodu dla mrugania dwóch diod LED za pomocą tranzystorów)
Zaczynając, trzeba najpierw zainstalować tranzystory. Robisz to przez podłączenie jednego końca każdego tranzystora do zasilania BUS przewodów zworki. Następnie podłączamy je do emiterów tranzystorów.
Następnie zainstaluj swoje kondensatory. Podłącz końcówkę +ve C1 do końcówki kolektora T2. Następnie przylutuj końcówkę -ve C1 i bazę T1 razem. Powtórz ten sam proces dla C2.
Następnie wprowadź swoje rezystory 100k ohm, podłączając je do T1 i T2. Pasek bi-metalowy z jednego końca rezystora podłącz do zacisku bazy tranzystora. Następnie podłączasz przeciwny pasek wiodący do masy. Powtórz ten sam proces dla dwóch tranzystorów.
Następnie dodajemy diody LED. Teraz przylutuj diody do rezystorów 470 Ohm.
Jeden przewód z pierwszego rezystora idzie do kolektora części T1. Drugi opornik podłączamy do końcówki +ve pierwszej diody LED. Po, prowadzisz -ve koniec diody LED do masy.
Powtórz powyższy krok dla diody LED i drugiego rezystora.
Ostatnim krokiem jest dostarczenie zasilania do obwodu. Podłącz zasilanie 9V do swoich diod LED i obserwuj migające impulsy.
Na tym etapie możesz zdecydować się na zmianę wartości znamionowych kondensatorów. Dzięki temu będziesz mógł zmodyfikować szybkość podwójnego flashera.
2.3 Budowa obwodu flashera LED przy użyciu układu czasowego 555
Układ czasowy 555 jest rodzajem układu scalonego, który jest bardzo wszechstronny. Używając go w odpowiednim połączeniu, można generować impulsy prądowe w różnych odstępach czasu, a szybkość impulsów określa się za pomocą sieci rezystorów i kondensatorów.
Najpierw musisz wprowadzić układ timera 555 w tryb astabilny. W ten sposób może on generować impulsy.
Układ przełącza się wtedy pomiędzy stanami ON-OFF lub HIGH-LOW. Takie zachowanie jest również powodem, dla którego nazywamy go trybem oscylatora. Oscylator timera 555 tworzy sygnały w postaci fal kwadratowych.
Będziesz potrzebował kilku komponentów, aby skonfigurować ten unikalny obwód flashera LED. Części, których będziesz potrzebował to:
Układ scalony 555-timer.
Bateria 9 V lub źródło zasilania prądem stałym.
Klips do baterii.
Dioda emitująca światło (dowolny kolor do wyboru).
2 Rezystory o wartości 47KΩ.
Rezystor o wartości 470KΩ.
Kondensator o pojemności 1µF.
Kilka drutów do zworki.
PŁYTKA DRUKOWANA.
(Schemat układu LED z wykorzystaniem układu czasowego 555)
Źródło: https://www.youtube.com/watch?v=t8p3o5LPMOg
Kroki, które należy wykonać
Pierwszym krokiem jest zainstalowanie układu scalonego 555-timer na płytce drukowanej. Zachowaj środki ostrożności, aby zainstalować go prawidłowo. W przeciwnym razie podłączenie go do zasilania spowoduje spalenie układu.
Następnie użyj krótkiego drutu i połącz pin -ve układu scalonego (Pin 1) z masą.
Następnie przeprowadź połączenie z pinu 8 do górnego rzędu breadboardu (VCC). W podobny sposób przeprowadź połączenie drutem zworkowym pomiędzy pinem 8 a pinem 4.
Na dodatnim zacisku kondensatora podłącz Pin 2. Następnie przeprowadź ujemny zacisk do masy.
Następnie za pomocą kolejnej zworki połącz piny 2 i 6.
Następnym krokiem jest podłączenie sworznia do oporu Łączyć wkładki 6 i 7 z rezystancją 470k Ohma Następnie podłącz rezystancję drugiego 47k ohm do sworznia 7, a następnie do klamry VCC
Drugi rezystor 1K Omega jest połączony z gniazdem wyjściowym 3, a drugi koniec jest połączony z pustym wierszem PCB
a następnie podłączyć rezystor do diody LED Złącze LED +ve jest podłączone do hamulca oporowego Następnie-ve częściowo uziemione
Na koniec użyj zacisku baterii, aby przymocować baterię do właściwego położenia Czerwona linia baterii jest podłączona do VCC, a czarna linia jest podłączona do podłoża
Jeśli obwód jest włączony, dioda LED błyszczy
Istnieją inne sposoby tworzenia obwodów błyskawicznych LED Niektórzy używają mikrokontrolerów, takich jak Arduino podłączyć migające diody led o nazwie Arduino

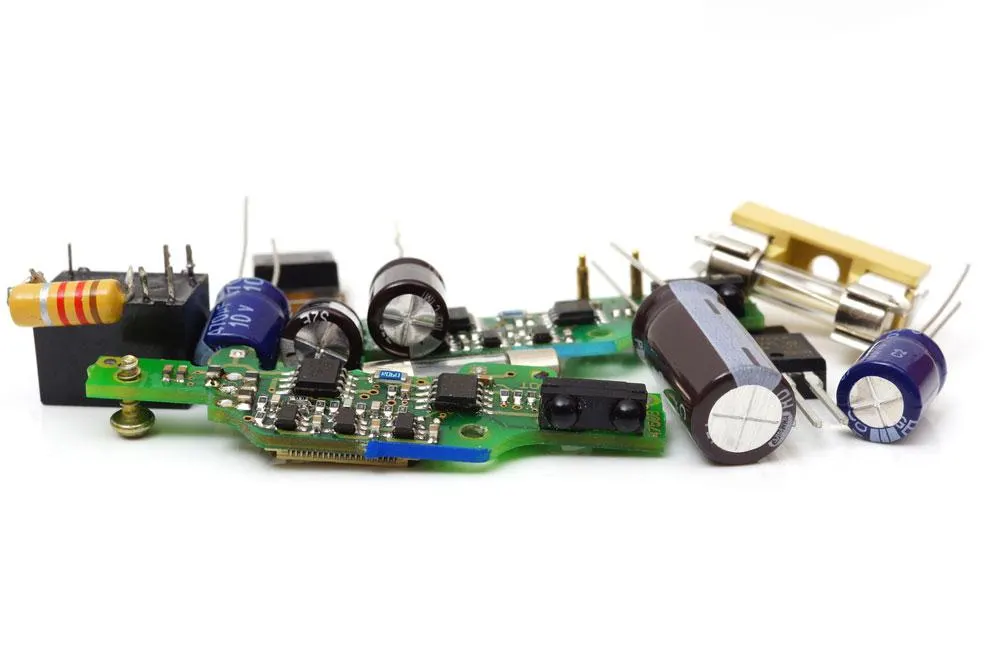

Arduino i inne składniki LED
Na koniec
Obwód LED błyskawicy ma kilka konfiguracji Główne składniki tych obwodów używają pasywnych urządzeń elektronicznych, w tym tranzystorów, oporów, pojemności i koron LED
Wszystkie działają w ten sam sposób-diody emitujące światło nadal migają Można regulować prędkość lampy błyskowej poprzez kontrolowanie wartości pojemności Albo, w niektórych przypadkach, za pomocą licznika 555 IC Rozważamy budowę, ale nie jesteśmy pewni, w jaki sposób zacząć Skontaktuj się z nami, aby dowiedzieć się więcej o wszystkich wymaganiach dotyczących elementów elektrycznych
