Ochrona przed ESD podczas montażu SMT: zasady i lista kontrolna

Aby ograniczyć uszkodzenia ESD podczas montażu powierzchniowego SMT, trzeba kontrolować ładunki elektrostatyczne na całej drodze komponentu: od rozpakowania, przez montaż i kontrolę, po magazynowanie oraz wysyłkę. Podstawą jest strefa chroniona EPA, sprawne uziemienie personelu i wyposażenia, ograniczenie zbędnych izolatorów oraz właściwe opakowania. Skuteczność tych środków należy regularnie sprawdzać; sama opaska lub mata z oznaczeniem ESD nie potwierdza ochrony stanowiska.

Czym jest ESD i dlaczego zagraża montażowi SMT?

ESD to wyładowanie elektrostatyczne, czyli gwałtowny przepływ ładunku między obiektami o różnych potencjałach elektrycznych. Może nastąpić przy zetknięciu obiektów albo przez przebicie niewielkiej szczeliny powietrznej. Jeżeli droga prądu prowadzi przez wrażliwą strukturę półprzewodnika, wyładowanie może ją uszkodzić. Narażony jest zarówno pojedynczy układ przed osadzeniem na płytce, jak i już zmontowany zespół elektroniczny.

Do zdarzenia nie jest potrzebna widoczna iskra. Człowiek zaczyna zwykle odczuwać wyładowania przy napięciach rzędu około 3 kV, ale jest to wartość orientacyjna, zależna od warunków. Niektóre komponenty mogą ulec uszkodzeniu przy znacznie niższym napięciu. Brak odczuwalnego „kopnięcia” nie pozwala więc ocenić, czy obchodzenie się z płytką było bezpieczne.

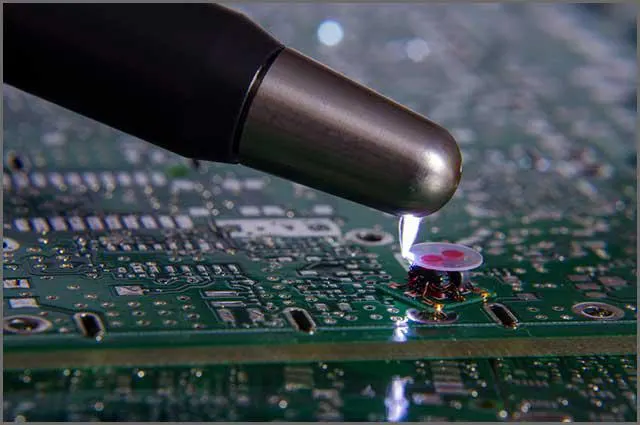

Ochronę należy uwzględnić podczas planowania montażu elementów na płytkach PCB. Dotyczy ona również czynności pomocniczych: wymiany pojemników, przekładania płytek do kontroli, poprawek lutowniczych i pakowania. Nawet krótka operacja poza przygotowanym stanowiskiem może przerwać ciągłość zabezpieczenia.

Skąd bierze się ładunek elektrostatyczny?

Trzeba odróżnić powstawanie lub przemieszczanie ładunku od samego wyładowania. W praktyce montażowej znaczenie mają trzy mechanizmy:

• Elektryzowanie tryboelektryczne: kontakt i rozdzielenie materiałów mogą pozostawić na nich ładunki. Tarcie sprzyja temu zjawisku, ale nie jest konieczne. Przykładem jest odrywanie folii od opakowania albo przesuwanie przedmiotu po blacie.
• Indukcja elektrostatyczna: pole naładowanego obiektu powoduje rozdzielenie ładunków w pobliskim przewodniku. Nie wymaga to dotknięcia obiektów. Późniejszy kontakt z innym potencjałem może doprowadzić do przepływu ładunku.
• Kontakt z naładowanym obiektem: ładunek może przepłynąć na element lub z elementu podczas zetknięcia z człowiekiem, narzędziem albo innym przewodnikiem.

Dlatego kontrola wyłącznie operatora nie wystarcza. Źródłem zagrożenia może być też izolująca folia, nieuziemiony metalowy uchwyt czy naładowany komponent. Nie należy celowo przykładać naładowanego przedmiotu do układu, aby „przejął” wyładowanie. Takie działanie tworzy dodatkową drogę przepływu prądu przez elektronikę.

Jakie uszkodzenia może spowodować ESD?

Skutkiem może być natychmiastowa awaria: układ przestaje działać albo jego parametry wykraczają poza dopuszczalny zakres. Możliwe jest również uszkodzenie częściowe, które nie zostanie wykryte podczas prostej kontroli działania. Płytka może uruchomić się poprawnie, mimo że jeden z elementów został osłabiony. Nie oznacza to jednak, że każda późniejsza awaria wynika z ESD.

Oględziny nie wykluczają uszkodzenia wewnętrznej struktury półprzewodnika. Także pozytywny wynik testu funkcjonalnego potwierdza działanie tylko w sprawdzonym zakresie. Ustalenie przyczyny usterki wymaga analizy, a nie przypisania jej wyładowaniu na podstawie samego objawu. Nie ma podstaw, aby dla dowolnej produkcji podawać jeden uniwersalny procent awarii powodowanych przez ESD.

Istotna jest nie tylko energia wyładowania, lecz także przebieg prądu i droga jego przepływu. Mała energia całkowita nie oznacza bezpieczeństwa dla bardzo małej struktury układu scalonego. Z tego powodu program ochrony koncentruje się na zapobieganiu narażeniu, zamiast polegać wyłącznie na wykrywaniu wad po montażu.

Normy ochrony ESD a modele HBM i CDM

Program ochrony ESD opisują ANSI/ESD S20.20-2021 oraz IEC 61340-5-1:2024, wydanie 3. Są to wydania wskazane w katalogach organizacji wydających normy podczas weryfikacji tego wpisu. Dokumenty określają wymagania organizacyjne i techniczne; szczegółowe kryteria oraz metody kontroli należy ustalać na podstawie przyjętej normy i wrażliwości obsługiwanych elementów.

Osobnym zagadnieniem jest badanie odporności komponentów. Model ciała ludzkiego HBM, opisany w ANSI/ESDA/JEDEC JS-001, wykorzystuje pojemność 100 pF rozładowywaną przez rezystancję 1,5 kΩ. Model naładowanego elementu CDM, opisany w ANSI/ESDA/JEDEC JS-002, dotyczy wyładowania z naładowanego komponentu. Oba modele opisują inne warunki narażenia i nie są zamienne.

Przykładowo klasa HBM 1A odpowiada napięciu wytrzymywanemu od 250 V do poniżej 500 V, a klasa 2 — od 2000 V do poniżej 4000 V. Oznaczenie klasy trzeba odczytywać wraz z modelem i wydaniem normy podanym w dokumentacji producenta. Nie wolno uznawać wartości HBM za dopuszczalne napięcie na człowieku podczas pracy ani przeliczać jej wprost na odporność CDM.

Przed doborem zabezpieczeń sprawdź karty katalogowe komponentów. Brak danych ESD nie jest deklaracją odporności. Wymagania dla stanowiska powinny uwzględniać najbardziej wrażliwe obsługiwane elementy; ogólny opis programu nie zastępuje oceny konkretnego procesu.

Przykład obliczeniowy: energia i prąd w modelu HBM

Założenia: przyjmujemy napięcie U = 2000 V, pojemność C = 100 pF oraz rezystancję szeregową R = 1,5 kΩ. Traktujemy układ jako uproszczony obwód rozładowania kondensatora. Jest to ilustracja arytmetyczna, a nie wynik pomiaru na stanowisku SMT.

Energia zgromadzona w kondensatorze wynosi:

E = ½ · C · U² = ½ · 100 · 10⁻¹² F · (2000 V)² = 0,0002 J = 0,2 mJ.

Uproszczone oszacowanie początkowego prądu szczytowego daje:

I ≈ U/R = 2000 V / 1500 Ω ≈ 1,33 A.

Wynik pokazuje, że niewielkiej energii może towarzyszyć znaczny chwilowy prąd. Nie oznacza, że cała obliczona energia zostanie wydzielona w badanym układzie. Rzeczywisty przebieg zależy między innymi od stanowiska badawczego i właściwości elementu. Do oceny zgodności z HBM potrzebne jest badanie według normy; same dwa wzory go nie zastępują.

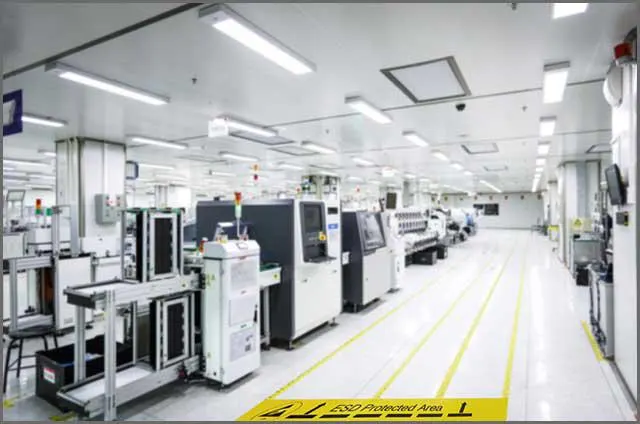

Jak przygotować strefę chronioną EPA?

EPA to wyznaczona strefa, w której kontroluje się zagrożenia elektrostatyczne podczas pracy z wrażliwą elektroniką. Powinna obejmować miejsca, gdzie komponenty lub płytki są wyjmowane z opakowań ochronnych. Granice strefy, zasady wejścia i sposób postępowania z elementami wymagają czytelnego oznaczenia oraz instrukcji zrozumiałej dla personelu.

Przewodzące części wyposażenia wymagające uziemienia należy połączyć z przewidzianym systemem wyrównania potencjałów i uziemienia. Mata robocza powinna rozpraszać ładunek w kontrolowany sposób. Nie wystarczy położyć jej na stole: trzeba sprawdzić przewód, punkt przyłączenia oraz parametry całego połączenia.

Orientacyjny zakres rezystancji spotykany dla rozpraszających powierzchni roboczych wynosi od 1 · 10⁶ do poniżej 1 · 10⁹ Ω. Nie jest to uniwersalny limit dla każdego wyrobu ESD. W karcie produktu i właściwej normie sprawdź, czy chodzi o rezystancję między punktami powierzchni, czy do punktu uziemienia, oraz jakie warunki pomiaru obowiązują.

Zwykła wykładzina, farba lub tworzywo nie stają się materiałem ochronnym dzięki samemu oznakowaniu stanowiska. Podłogę i maty trzeba utrzymywać zgodnie z instrukcjami producenta; zabrudzenia i niewłaściwe środki czyszczące mogą zmienić ich właściwości. Kontrola obejmuje również miejsca odkładania płytek między operacjami.

Źródło ładunku a właściwy środek ochronny

Tabela pomaga dobrać rodzaj zabezpieczenia, ale nie określa kompletu parametrów odbiorczych. W praktyce kilka źródeł może występować jednocześnie. Uziemiona mata nie neutralizuje automatycznie folii, a jonizator nie zastępuje uziemienia metalowego wyposażenia.

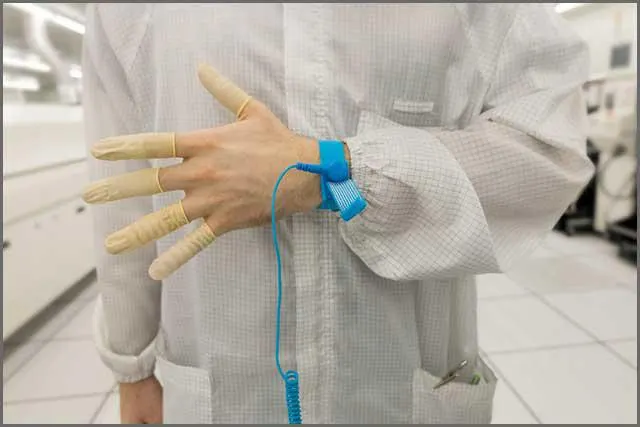

Opaski, obuwie i odzież personelu

Opaska nadgarstkowa zapewnia kontrolowaną drogę odprowadzania ładunku z człowieka. Powinna przylegać do skóry i być podłączona zgodnie z instrukcją zestawu. W przewodzie stosuje się rezystor szeregowy, typowo około 1 MΩ; konkretną wartość należy sprawdzić w dokumentacji. Nie wolno zastępować przeznaczonego do tego zestawu przypadkowym przewodem.

Kontrolę opaski wykonuje się przed zmianą zgodnie z procedurą stanowiskową. Badanie powinno obejmować rzeczywisty zestaw używany przez pracownika, ponieważ sprawny przewód nie gwarantuje dobrego kontaktu opaski ze skórą. Wynik niespełniający kryterium wymaga usunięcia przyczyny przed rozpoczęciem pracy z odkrytymi elementami.

Przy pracy wymagającej chodzenia znaczenie ma współdziałanie obuwia lub pasków uziemiających z odpowiednią podłogą. Właściwości samych butów nie potwierdzają działania całego układu. Odzież ESD może ograniczać zagrożenia związane z ubraniem, lecz nie zastępuje kontroli uziemienia personelu. Rękawice również należy dobierać do procesu, bez zakładania, że każde osłonięcie dłoni zapewnia ochronę elektrostatyczną.

Izolatory, jonizacja i wilgotność

Izolatora nie można skutecznie rozładować na całej powierzchni przez samo dołączenie przewodu uziemiającego. Dlatego pierwszym krokiem jest usunięcie zbędnych przedmiotów izolujących. Jeśli materiał jest konieczny, na przykład jako część procesu pakowania, rozwiązaniem może być jonizator neutralizujący zgromadzony ładunek.

Jonizator trzeba dobrać i ustawić tak, aby działał tam, gdzie występuje zagrożenie. Jego obecność nad stołem nie dowodzi skuteczności przy zasłoniętej płytce. Kontrole i konserwację prowadzi się według dokumentacji urządzenia oraz programu ochrony ESD.

Wilgotność wpływa na gromadzenie i odprowadzanie ładunków, dlatego warto ją kontrolować i uwzględniać w ocenie stanowiska. Nie zastępuje jednak uziemienia, jonizacji ani opakowań. Nie ma jednej wartości wilgotności, która zapewnia bezpieczeństwo wszystkim materiałom i komponentom; warunki należy uzgodnić z wymaganiami procesu oraz dokumentacją wyposażenia.

Przechowywanie i transport elektroniki

Komponenty oraz zmontowane płytki wymagają ochrony także po zakończeniu lutowania. W EPA należy korzystać z odpowiednich pojemników, taśm i szyn przeznaczonych do elementów wrażliwych. Przy opuszczaniu strefy potrzebne jest opakowanie zapewniające ochronę wymaganą dla danej drogi transportu, w tym ekranowanie przed wyładowaniami.

Nie każda torba ograniczająca elektryzowanie zapewnia ekranowanie. Podobnie taśma lub szyna do podawania komponentów nie musi samodzielnie chronić ich poza EPA. Właściwości należy potwierdzić w karcie produktu, a nie na podstawie koloru. Opakowanie ekranujące trzeba zamknąć zgodnie z instrukcją; uszkodzony materiał wymaga oceny i wymiany, jeśli nie spełnia warunków użytkowania.

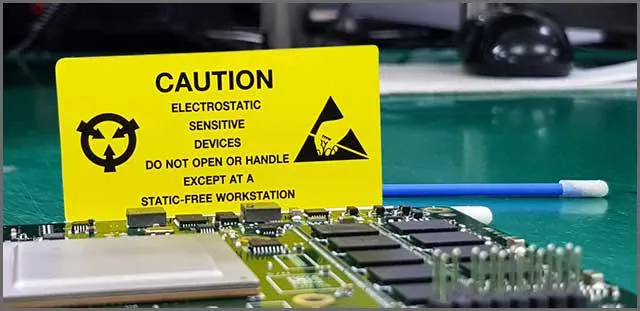

Oznakowanie ESDS informuje, że zawartość jest wrażliwa na wyładowania elektrostatyczne. Powinno pomagać osobie odbierającej przesyłkę zachować ciągłość ochrony. Rozpakowanie przeprowadza się na przygotowanym stanowisku, a płytkę odkłada do właściwego pojemnika. Podczas uzgadniania współpracy z zakładami produkcyjnymi warto określić wymagania pakowania i przekazywania zespołów między etapami.

Lista kontrolna przed rozpoczęciem pracy

• Wrażliwość elementów: sprawdź dostępne dane HBM i CDM oraz wymagania ich producentów.
• Personel: potwierdź szkolenie, prawidłowe założenie opaski i wynik jej kontroli przed zmianą.
• Stanowisko: sprawdź stan maty, przewodów i połączeń uziemiających zgodnie z procedurą.
• Podłoga i obuwie: potwierdź, że używany zestaw spełnia przyjęte kryteria ochrony.
• Izolatory: usuń zbędne folie i akcesoria; dla niezbędnych zastosuj przewidziane środki ograniczające zagrożenie.
• Jonizacja i warunki otoczenia: sprawdź wymagane kontrole urządzeń oraz zapis warunków środowiskowych.
• Transport: przygotuj właściwe, nieuszkodzone opakowania i oznakowanie przed wyjęciem komponentów.
• Nieprawidłowości: określ, kto wstrzymuje operację, usuwa problem i ocenia elementy potencjalnie narażone.

Lista codzienna powinna uzupełniać okresowy audyt EPA. Audyt obejmuje sposób pracy, wyniki kontroli, szkolenia oraz postępowanie po wykryciu niesprawnego zabezpieczenia. Częstotliwości i kryteria zapisuje się w programie ochrony na podstawie normy oraz oceny procesu. Sama lista zakupionego wyposażenia nie wystarcza do wykazania skuteczności ochrony.

Podsumowanie

Ochrona przed ESD wymaga ciągłości: od rozpakowania komponentów po przekazanie gotowej płytki w odpowiednim opakowaniu. Połącz kontrolę uziemienia, rozpraszające powierzchnie, właściwe postępowanie z izolatorami i regularne szkolenia. Dobieraj parametry według norm oraz kart katalogowych, dokumentuj kontrole i reaguj na niezgodności. Żaden pojedynczy środek nie daje gwarancji wyeliminowania wszystkich uszkodzeń.
