Czy kiedykolwiek słyszałeś o uszkodzeniu elektrostatycznym wyładowaniami? ESD jest czymś, co może zakłócić montażu SMT i zakłócić sam proces lub doprowadzić do awarii poszczególnych składników urządzenia, które budujesz.
Ważne jest, aby nauczyć się, jak umieścić ESD pod kontrolą, ale to nie będzie łatwe. Zapoznaj się z naszym przewodnikiem i dowiedz się wszystkiego, jeśli chodzi o ochronę ESD!
1、Wyładowanie elektrostatyczne (ESD) – Przegląd podstawowy
Jeśli chcesz pokonać wroga, powinieneś poznać go najpierw. Dlatego porozmawiamy o wyładowaniu elektrostatycznym, ponieważ jest to najlepszy sposób, aby dowiedzieć się więcej na ten temat.
Esd dzieje się, jeśli ładunek statyczny przenosi się z jednego obiektu lub powierzchni do drugiego, przy czym warunek, że drugi obiekt nie ma identycznych właściwości elektrostatycznych.
Jeśli wykryje ESD, stanie się to albo z powodu kontaktu między dwiema powierzchniami lub materiałami, albo z powodu awarii pola elektrycznego.
Jest to ważne, ponieważ wyładowanie elektrostatyczne może zagrozić wydajności komponentów i spowodować ich awarię. Zgodzimy się, że nie jest to coś, co powinno być w trakcie montażu SMT, dlatego omówimy, jak zatrzymać ESD później.
Zdjęcie 1: Sztucznie utworzony wyładowanie elektryczne
2、Trzy sposoby generowania ESD
Zapoznaj się z trzema sposobami generowania ESD:
• Tarcie – jest to kontakt, który odbywa się między dwoma obiektami lub powierzchniami. Po utworzeniu kontaktu i oddzieleniu ich ponownie można zauważyć pojawienie się elektrostatyczne. Najprostszym tego przykładem są twoje ubrania. Na pewno czułeś elektryczność statyczną, kiedy dotykałeś swoich ubrań przynajmniej raz w życiu. Problem z elektrostatycznym w zespole SMT polega na tym, że może on zagrozić wydajności urządzenia i jego komponentom.
• Przewodzenie – jeśli części urządzenia mają szpilki i ołów wykonany z metalu, mają potencjał do prowadzenia ESD. Oznacza to, że jeśli znajdują się między komponentem a obiektem (obiektem, powierzchnią). Będzie przenosić elektrostatyczne.
• Indukcja – niektóre powierzchnie i obiekty mają ogromną energię, która może dotknąć elektronicznych części urządzenia. Spowoduje to, że części do produkcji elektrostatycznych siebie.
Przedstawiliśmy trzy sposoby, ale wszystko sprowadza się do ruchu, co prowadzi do elektryczności statycznej i potencjalnych szkód.
Zdjęcie 2: Ilustracja wyładowań elektrostatycznych
3、Cechy i charakterystyki ESD
Czy znasz najbardziej niebezpieczną cechę elektryczności statycznej podczas montażu SMT i co może prowadzić do największych szkód? To jest to, że ludzie mogą nie rozpoznać ESD w ogóle.
Widzicie, wyładowanie elektrostatyczne musi mieć pewną objętość, aby ludzie mogli go zidentyfikować. Niestety, nawet poziomy niższe niż te, które możemy zauważyć, mogą zagrozić komponentom urządzenia elektronicznego.
ESD o niskiej mocy jest więcej niż wystarczająca, aby spowodować ogromne uszkodzenia produktu, który montujesz. Ta niska moc nie może zaszkodzić ludziom i jest tak niska, że nawet nie zauważą uszkodzenia komponentów.
Jeśli chodzi o inne funkcje, ważne jest, aby pamiętać, że ESD uruchamia się i kończy szybko. Uszkodzenie elementów nie zajmuje więcej niż milisekundy.
Ważne jest również, aby pamiętać, że wilgotność może przyczynić się do ESD, dlatego należy rozważyć umieszczenie go pod kontrolą.

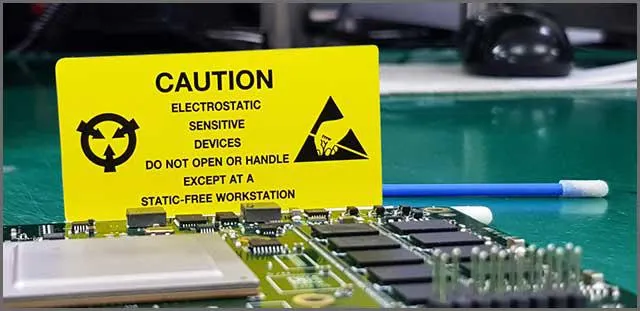

Zdjęcie 3: Ostrzeżenie o urządzeniu wrażliwym na elektryczność statyczną
4、 Uszkodzenia ESD - Czy jest to ważny problem
Masz dwa rodzaje uszkodzeń, które ESD może spowodować:
• Ciężkie uszkodzenia – powoduje bezpośrednią awarię lub zauważalne uszkodzenie komponentu lub urządzenia.
• Miękkie uszkodzenia – możesz nie zauważyć tego typu uszkodzeń, chyba że przeprowadzisz szczegółową kontrolę. Jednak, może to mieć wpływ na to, jak część wykonuje w czasie, i może ograniczyć jego żywotność.
To naturalne, że komponenty będą działać na najwyższym poziomie pierwszy, ale zmniejszyć ich poziom wydajności później. Uszkodzenia ESD mogą skrócić czas potrzebny na ten spadek, a to jest realne niebezpieczeństwo.
Statystyki są nieco zachęcające – eksperci szacują, że co dziesiąta szkoda spowodowana przez ESD powoduje bezpośrednią awarię. Ale jeśli określisz, dlaczego urządzenia elektroniczne zawiodły, ESD będzie przyczyną w 33% przypadków. Innymi słowy, co trzecie urządzenie przestanie działać z powodu uszkodzeń elektrostatycznych.
Dlatego zapobieganie uszkodzeniom ESD w całym procesie montażu SMT jest istotnym problemem dla wszystkich producentów i użytkowników.
Na przykład branża PCB poczyniła ogromne postępy w zakresie zmniejszenia rozmiaru i wagi płyty. Producentom udało się również utrzymać najwyższy poziom niezawodności przy jednoczesnym zabezpieczeniu lekkiego produktu. Dzięki temu PCB doskonale nadają się do większości zespołów. Ale szkody esd jest prawdziwym problemem dla nich, zbyt. Dlatego producenci muszą zastosować środki, aby zapobiec potencjalnym uszkodzeniom podczas procesu montażu.

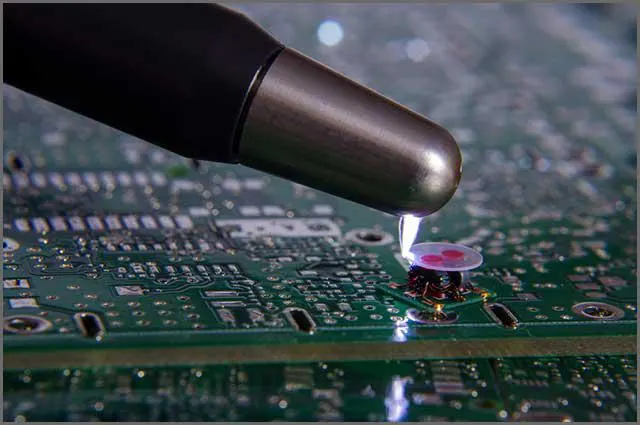

Zdjęcie 4: Iskry ESD nad komponentami elektronicznymi
5、Jak chronić zespół SMT przed uszkodzeniem ESD
ESD jest podstępna rzecz, i może spowodować szkody pod radarem, a nawet nie zauważając go. Więc, co jeszcze możesz zrobić? Najlepszym pomysłem jest skupienie wszystkich wysiłków na zapobieganiu uszkodzeniom ESD.
Nie będzie to łatwe, ponieważ istnieją kroki do podjęcia w całym procesie montażu SMT. Kluczem jest identyfikacja najbardziej wrażliwych obszarów i utrzymanie elektrostatyki z formowania się tam. Innymi słowy, idziesz do źródła elektryczności statycznej i zapobiegasz jej.
Pamiętaj, że możesz nie być w stanie zatrzymać wszystkich ESD. Jednak tak długo, jak zachować rzeczy pod kontrolą, nie będzie żadnych zauważalnych szkód.
Zacznij od wyposażenia całego obszaru, w którym montujesz produkt, w funkcje antystatyczne. Nie ma znaczenia, czy jest to mały prywatny warsztat, czy duża fabryka. Pomysł jest taki sam – wyeliminować jak najwięcej statycznych, jak to możliwe, i zminimalizować przyjemne warunki do tworzenia statycznych.
Doświadczeni producenci będą umieszczać antystatyczne podłogi i farby PCV w całym obszarze. Ważne jest również, aby umieścić ostrzeżenia, że nie można wprowadzić, chyba że ubrany prawidłowo. Dodatkowo chcesz upewnić się, że podłoga nie ma zadrapań i regularnie czyścić kurz. Jeśli masz do czynienia z ostrymi materiałami, należy zachować ostrożność i umieścić je w dowolnym miejscu, ale na podłodze.
Jeśli masz taką możliwość, użyj materiałów do komponentów i urządzeń, które nie mają ładunku statycznego. Nie zawsze będzie to możliwe, dlatego należy trzymać obiekty o wysokim potencjale elektrostatycznym z dala od linii montażowej SMT.
Doskonała sztuczka, której możesz użyć, polega na uzyskaniu przedmiotu o wysokim potencjale ESD. Jeśli podłączysz go do komponentów, upewnisz się, że obsługuje wszystkie uderzenia absolutorium zamiast samego urządzenia.
Wreszcie, należy pamiętać, utrzymanie wilgotności pod kontrolą, ponieważ jest to kolejne źródło elektrostatyczne, że nie można zaniedbywać.

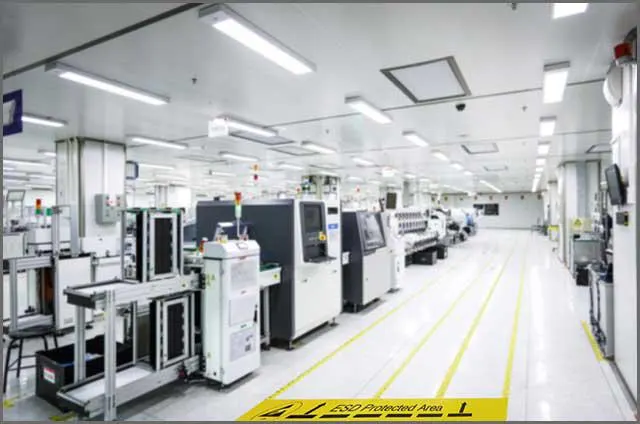

Zdjęcie 5: Chronione środowiskiem fabrycznym ESD
6、 Jak ochrona organizmu człowieka może korzystać w zapobieganiu uszkodzeniu ESD
Czy ukończono ochronę obiektu? W takim przypadku możesz przejść do ochrony siebie i reszty personelu. Zapewnienie, że twoje ciało nie może przesyłać i wytwarzać elektryczności statycznej, zapobiegnie uszkodzeniu ESD na urządzeniach elektronicznych. Na pewno widziałeś antystatyczne ubrania w filmach. Elementy odzieży obejmują specjalny garnitur, buty, czapki, rękawiczki itp.
Należy nosić wszystkie te przed dostaniem się do obszaru, w którym wykonujesz zespół SMT, i nawet nie myśleć o zbliżaniu się do linii montażowej bez ochrony. Ostrzeżenie przy wejściu do okolicy może być doskonałym przypomnieniem, że nie należy wchodzić w przestrzeń antystatyczną bez odpowiedniego sprzętu.
Jeśli chcesz, pomyśl o swoim ciele jako o obwodzie uziemienia, który może zatrzymać statyczną energię elektryczną przed gromadzeniem się. Chociaż może pomóc zminimalizować uszkodzenia ESD, ważne jest, aby pamiętać, że uziemienie nie jest inteligentne dla materiałów izolacyjnych. Neutralizacja jonów może być właściwym rozwiązaniem w takim przypadku.
Zdjęcie 6: antystatyczny pasek na nadgarstek i ubrania
7、Ochrona obwodów przed ESD podczas przechowywania i transportu
Jeśli uda Ci się przeforsować cały zespół SMT bez uszczerbku dla elementów obrażeń ESD, gratulujemy. Jednak nadal musisz upewnić się, że ESD nie zaszkodzi komponentom podczas przechowywania i transportu. To właśnie tam worki ESD mogą odegrać ogromną rolę, ponieważ zostały specjalnie zaprojektowane, aby chronić elementy wewnątrz przed uszkodzeniami elektrostatycznymi.
Może się wydawać, że wiele do obsługi wszystkich tych czynników samodzielnie, dlatego należy rozważyć zatrudnienie specjalisty do montażu komponentów. OurPCB to firma, która od lat zajmuje się projektowaniem płytek drukowanych.
Producent posiada najnowocześniejszy sprzęt, a także kompetentny i doświadczony personel. Dzięki temu mogą bez błędu poradzić sobie z całym procesem PCB i zapewnić maksymalną niezawodność i wydajność płyty. Jeśli masz jakieś wymagania dotyczące płytek drukowanych, skontaktuj się z firmą, aby poprosić o poradę i złożyć zamówienie.
Zdjęcie 7: antystatyczne torby z produktem wewnątrz
8、Wniosek
Nawet jeśli zaniedbałeś to do tej pory, mamy nadzieję, że zdałeś sobie sprawę, jak szkodliwe może być elektroniczne rozładowanie komponentów twojego urządzenia. Niezbędne kroki należy podjąć w celu ochrony produktu i jego części przed uszkodzeniem ESD podczas montażu SMT.
To nie będzie łatwa praca, ponieważ zajmie dużo czasu i wysiłku. Chcesz wyeliminować lub zminimalizować ESD od momentu rozpoczęcia montażu produktu do rzeczywistego przechowywania i transportu. Ponieważ może to być zbyt wymagające, możesz rozważyć zatrudnienie profesjonalnego do projektowania komponentów w środowisku wolnym od statycznych.
