Niestandardowe kable medyczne: jak określić wymagania?

Niestandardowe kable medyczne należy specyfikować od strony zastosowania: rodzaju sygnału lub zasilania, kontaktu z pacjentem, sposobu czyszczenia i ruchów wykonywanych podczas pracy. Dopiero na tej podstawie dobiera się żyły, izolację, płaszcz, ekranowanie i złącza oraz ustala kryteria odbioru. Sama nazwa materiału ani określenie „kabel medyczny” nie potwierdzają przydatności — potrzebne są wymagania dla gotowego zespołu i sprawdzenie go z urządzeniem, w którym będzie używany.

W skrócie

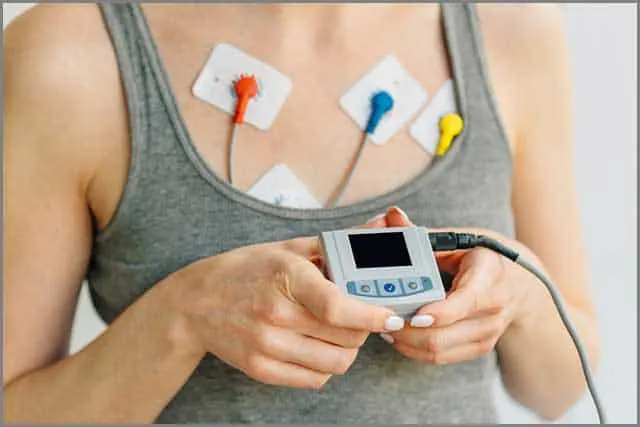

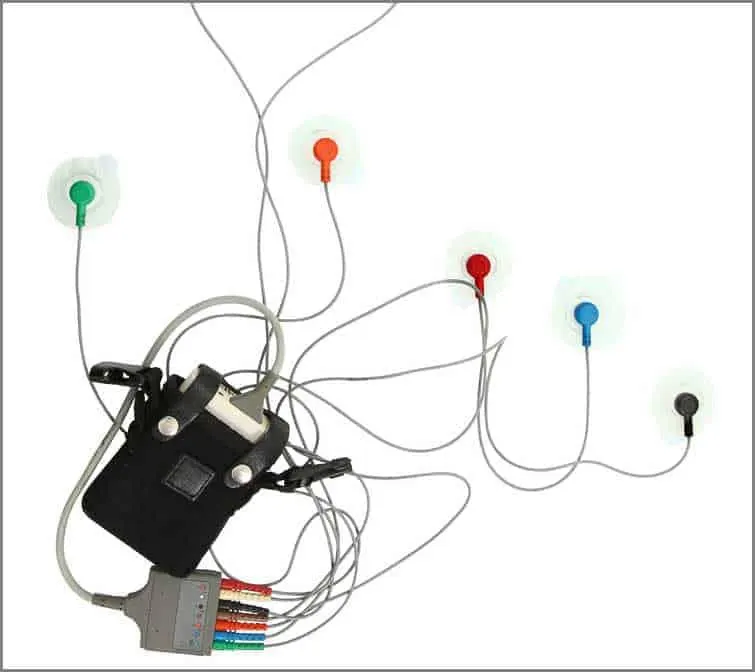

• Kabel EKG, przewód sondy USG i wiązka napędu łóżka wymagają różnych rozwiązań, nawet jeśli wyglądają podobnie.
• Odporność na przecieranie środkiem dezynfekującym nie oznacza możliwości zanurzania ani sterylizacji.
• Trwałość przy zginaniu trzeba opisać promieniem, obciążeniem, ruchem i liczbą cykli; samo słowo „elastyczny” nie wystarcza.
• Wyniki badań należy powiązać z wersją dokumentacji, materiałami i partią lub egzemplarzem kabla.

Spis treści

• Wymagania według zastosowania
• Konstrukcja i dobór materiałów
• Czyszczenie i ponowne użycie
• Zginanie: wymagania i przykład obliczeń
• Izolacja i prądy upływu
• Identyfikowalność i zmiany materiałów
• Dokumentacja i odbiór
• Typowe błędy
• Pytania przed zamówieniem

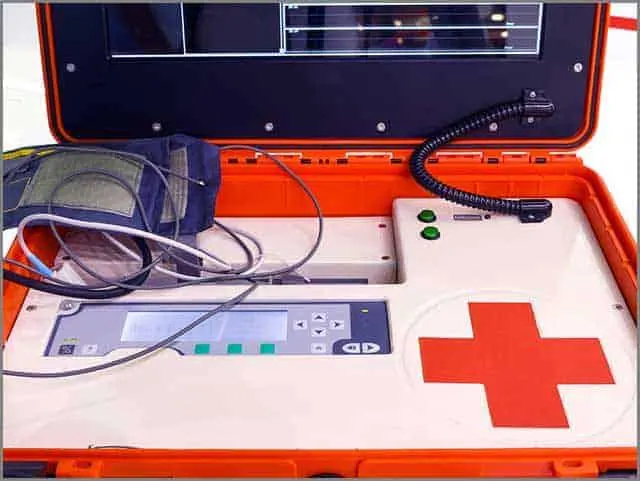

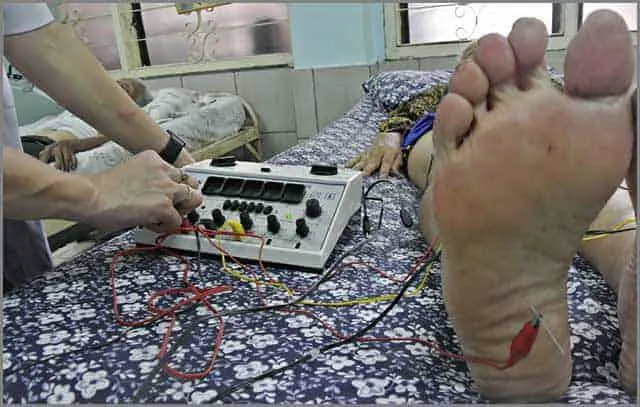

Wymagania według zastosowania: co rzeczywiście obciąża kabel?

Zacznij od miejsca pracy kabla. Przewód dotykający pacjenta, połączenie między urządzeniami i wiązka zamknięta w obudowie nie podlegają automatycznie takim samym wymaganiom. Opisz również przewidywalne sytuacje: ciągnięcie za przewód zamiast za wtyczkę, przyciśnięcie kołem wózka, zachlapanie czy zwijanie podczas przechowywania.

To punkty wyjścia do projektu, nie deklaracja przydatności dowolnego kabla do wymienionego urządzenia. W torach EKG używanych podczas defibrylacji trzeba dodatkowo uwzględnić wymagania właściwe dla takiego zastosowania. Nie wynikają one z samego wyglądu wtyczki ani zgodności jej wymiarów.

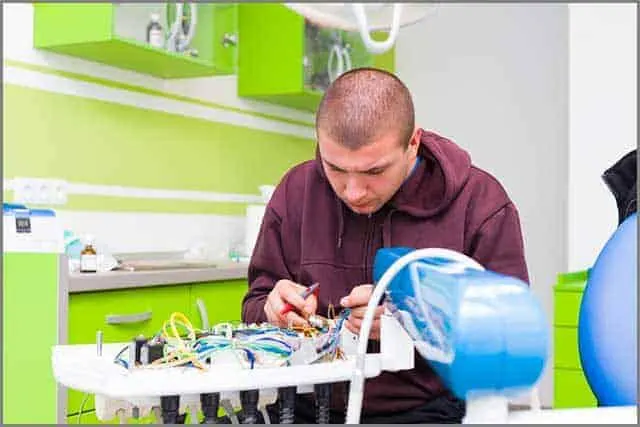

Konstrukcja: żyła, izolacja, płaszcz i zakończenia

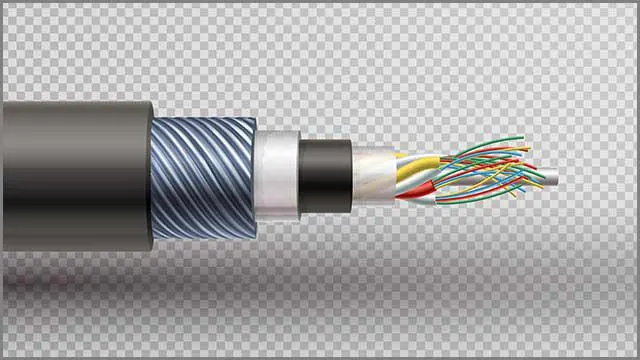

Żyła przewodzi prąd, izolacja oddziela potencjały, a płaszcz chroni wnętrze kabla przed otoczeniem i uszkodzeniami mechanicznymi. Ekran ogranicza sprzęganie zakłóceń, ale nie zastępuje izolacji. Zespół kablowy obejmuje także zakończenia, odgiętki, uszczelnienia i oznaczenia. Rozróżnienie konstrukcji omawia artykuł zespół kablowy a wiązka przewodów.

Do połączeń ruchomych dobiera się konstrukcję żyły i całego kabla odpowiednią do wielokrotnego zginania. Przekrój trzeba sprawdzić pod kątem prądu, nagrzewania i spadku napięcia, uwzględniając długość toru zasilania oraz powrotu. W przewodach sygnałowych znaczenie mają również pojemność, impedancja, przesłuchy i sposób zakończenia ekranu. Większy przekrój nie rozwiązuje wszystkich tych problemów.

Silikon, TPU, TPE czy PVC to rodziny materiałów, a nie gotowe specyfikacje odporności. Wybierz konkretną mieszankę, grubość i dostawcę; sprawdź zgodność z preparatem czyszczącym oraz procesem wykonywania zakończeń. Uszczelka lub klej mogą okazać się mniej odporne niż sam płaszcz. Szerzej o funkcjach warstw piszemy w materiale o izolacji przewodów i kabli.

Jeżeli kabel ma kontakt z pacjentem, ocena biologiczna powinna uwzględniać rodzaj i czas kontaktu oraz gotową powierzchnię, wraz z barwnikiem, nadrukiem i pozostałościami procesu. Deklaracja dla surowca nie rozstrzyga samodzielnie o gotowym wyrobie. Złącze dobieraj także pod kątem blokady, możliwości pomylenia połączeń, wygody obsługi w rękawicach i przenoszenia sił przez obudowę zamiast przez styki.

Czyszczenie, dezynfekcja i sterylizacja wymagają osobnych ustaleń

Czyszczenie usuwa zabrudzenia i pozostałości. Dezynfekcja oraz sterylizacja mają odrębne cele i wymagania; nie można traktować tych pojęć zamiennie. Dla kabla wielorazowego producent wyrobu powinien określić i zwalidować sposób przygotowania do kolejnego użycia, odpowiedni do jego przeznaczenia. Odporność materiałowa to tylko część tej oceny: nie dowodzi skutecznego usunięcia zabrudzeń ani osiągnięcia wymaganego efektu mikrobiologicznego.

W kablu monitora przyłóżkowego szczególnej uwagi wymagają rozgałęzienia i odgiętki, w których mogą pozostawać zabrudzenia. Przy sondzie USG trzeba ustalić granicę zanurzenia i zabezpieczenie złącza. Dla przewodu narzędzia poddawanego sterylizacji ocenia się cały zespół, w tym uszczelnienia, nadruk i połączenia materiałów, po przewidzianych cyklach procesu.

• Preparat: nazwa lub jednoznacznie określony skład, stężenie robocze i sposób przygotowania.
• Proces: przecieranie albo zanurzenie, czas kontaktu, temperatura, płukanie i suszenie.
• Konfiguracja: złącze połączone, rozłączone lub zamknięte określoną osłoną; wskazanie powierzchni niedopuszczonych do zanurzania.
• Trwałość: przewidziana liczba powtórzeń oraz kryteria oceny pęknięć, pęcznienia, lepkości, szczelności i czytelności oznaczeń.
• Kontrola po procesie: sprawdzenie parametrów elektrycznych i mechanicznych oraz skuteczności przygotowania do ponownego użycia według zatwierdzonego planu.

Stopień ochrony IP nie potwierdza odporności na konkretny środek chemiczny ani na sterylizację. Trzeba też sprawdzić, dla jakiego stanu połączenia zadeklarowano ochronę. Zagadnienie uszczelniania opisuje tekst o złączach chronionych przed wnikaniem wody. Nie rozszerzaj instrukcji czyszczenia na inny preparat tylko dlatego, że ma podobną nazwę handlową.

Zginanie: promień, ruch i liczba cykli

Minimalny promień zgięcia przy stałym ułożeniu nie musi być dopuszczalny podczas ruchu. Specyfikacja badania powinna określać promień dynamiczny, kąt i kierunek zginania, prędkość, siłę rozciągającą, skręcanie oraz miejsca mocowania. Krytyczne bywa przejście od sztywnej wtyczki do elastycznego przewodu. Odgiętka ma rozłożyć zgięcie na odcinku kabla, a nie jedynie zasłonić jego wejście.

Podczas próby warto monitorować ciągłość elektryczną, ponieważ chwilowa przerwa może zniknąć po zatrzymaniu kabla. Dla torów pomiarowych należy również określić dopuszczalne zakłócenia wywołane ruchem. Po badaniu ocenia się płaszcz, zakończenia i parametry elektryczne. Plan powinien uwzględniać także wpływ wcześniejszego czyszczenia na trwałość mechaniczną.

Przykład założony: promień i obciążenie w okresie użytkowania

Wszystkie poniższe liczby to wartości orientacyjne przyjęte wyłącznie do obliczeń, a nie parametry konkretnego kabla lub wymagania normy. Przyjmijmy średnicę zewnętrzną D = 5 mm oraz założony współczynnik promienia dynamicznego k = 10. Z zależności R = k × D otrzymujemy R = 10 × 5 mm = 50 mm. W rzeczywistym projekcie k albo gotową wartość R należy przyjąć z dokumentacji kabla, wraz ze sposobem mierzenia promienia.

Załóżmy ponadto 20 pełnych ruchów tam i z powrotem dziennie, 250 dni pracy rocznie i 3 lata użytkowania. Liczba takich ruchów wyniesie N = 20 × 250 × 3 = 15 000. Jeśli kabel jest czyszczony 2 razy dziennie, odpowiada temu 2 × 250 × 3 = 1500 cykli czyszczenia. Oba rachunki opisują przyjęty sposób użytkowania; nie wyznaczają automatycznie kryterium zaliczenia badań.

Przed wykorzystaniem obliczeń trzeba porównać ruch użytkowy z cyklem stanowiska badawczego i uzgodnić zapas trwałości. Inny promień, skręcanie lub obciążenie mogą zmienić wynik. Z samej liczby ruchów nie da się wywnioskować żywotności, a zwiększenie prędkości próby nie gwarantuje zachowania tych samych mechanizmów uszkodzenia.

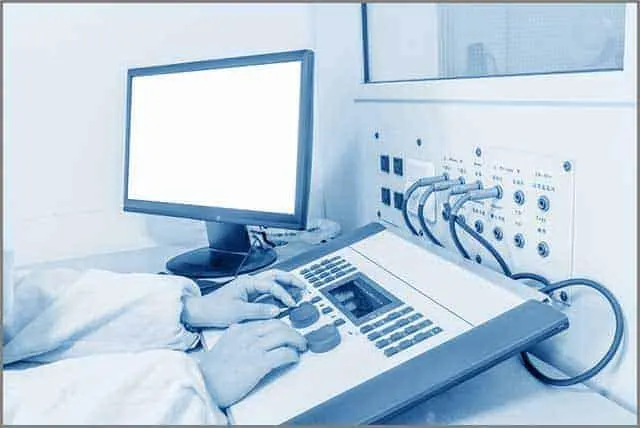

Izolacja i prądy upływu: różne badania, różne odpowiedzi

IEC 60601-1 dotyczy bezpieczeństwa podstawowego i zasadniczych parametrów funkcjonalnych medycznych urządzeń elektrycznych. Właściwe wymagania trzeba ustalić także z uwzględnieniem norm szczegółowych dla urządzenia. Nie istnieje jeden uniwersalny próg prądu upływu ani napięcie próby odpowiednie dla każdego kabla medycznego. Znaczenie mają między innymi przeznaczenie obwodu, typ części aplikacyjnej, warunki normalne i stan pojedynczego uszkodzenia.

W dokumentacji podaj punkty pomiarowe, konfigurację ekranu i złączy, kondycjonowanie próbki, metodę oraz kryteria zaliczenia. Parametry prób musi zatwierdzić osoba odpowiedzialna za bezpieczeństwo urządzenia; samodzielnie dobrane napięcie może uszkodzić elektronikę w złączu lub czujniku. Podstawowe metody opisuje artykuł o badaniach przewodów.

Nie utożsamiaj ekranu z przewodem ochronnym. Sposób połączenia ekranu musi wynikać z projektu całego urządzenia, uwzględniającego zakłócenia i bezpieczeństwo. Wynik badania samego kabla jest częścią dokumentacji, ale nie zastępuje oceny gotowego zestawu urządzenie–przewód–akcesorium.

Identyfikowalność: od oznaczenia kabla do materiału i wyniku kontroli

Oznaczenie powinno umożliwiać odtworzenie, według jakiej dokumentacji wykonano kabel i z jakich materiałów powstał. Poziom identyfikacji — partia lub pojedynczy egzemplarz — ustala się według wymagań wyrobu i analizy ryzyka. Sam numer na etykiecie niewiele daje, jeżeli nie prowadzi do zapisów produkcyjnych i kontrolnych.

• Dokumentacja: numer części, wersja rysunku, schemat połączeń i zatwierdzone zestawienie materiałów.
• Pochodzenie: dostawcy i partie kabla, styków, złączy, uszczelnień oraz materiałów formowanych zakończeń, w uzgodnionym zakresie.
• Wykonanie: identyfikacja procesu, zastosowanych narzędzi i kontroli połączeń zaciskanych lub lutowanych.
• Odbiór: wyniki badań powiązane z partią lub egzemplarzem, wersją procedury i użytym wyposażeniem pomiarowym.
• Zmiany: zatwierdzenia zamienników, odstępstw i napraw oraz wskazanie, od której partii obowiązują.

Zmiana koloru, mieszanki płaszcza, kleju albo dostawcy uszczelki wymaga oceny wpływu na wcześniej potwierdzone właściwości. Zakres ponownych badań powinien wynikać z tej oceny. Oznaczenie musi pozostać czytelne po przewidzianym czyszczeniu i nie tworzyć miejsca gromadzenia zabrudzeń. Strukturę dokumentacji materiałowej omawia artykuł o przygotowaniu zestawienia komponentów BOM.

Co przekazać dostawcy i jak zaplanować odbiór?

Zapytanie ofertowe powinno pozwalać porównać rozwiązania według tych samych kryteriów. Zamiast wpisywać „kabel odporny medyczny”, przygotuj poniższą listę i przy każdej pozycji wskaż dokument, osobę odpowiedzialną oraz sposób potwierdzenia. Możliwość wykonania zależy od dostawcy i rysunku.

1. Opisz urządzenie, funkcję kabla, kontakt z pacjentem i przewidziany okres użytkowania.
2. Dołącz rysunek z długościami, tolerancjami, rozgałęzieniami, mocowaniami i orientacją złączy.
3. Podaj schemat połączeń, widok numeracji styków, obciążenia elektryczne i wymagania sygnałowe.
4. Określ trasę kabla, promień zginania, ruchy, siły, skręcanie i warunki przechowywania.
5. Dołącz zatwierdzony sposób czyszczenia, dezynfekcji lub sterylizacji oraz liczbę powtórzeń.
6. Wskaż materiały, zasady dopuszczania zamienników, oznaczenia i wymagania identyfikowalności.
7. Ustal badania, kryteria zaliczenia, liczebność próbek i format raportów.
8. Zapisz zasady zgłaszania zmian, postępowania z niezgodnościami i wycofywania zużytych przewodów.

Oddziel kwalifikację konstrukcji od kontroli produkcyjnej. Kwalifikacja może obejmować starzenie, czyszczenie i próby zmęczeniowe; część z nich zużywa lub niszczy próbkę. Kontrole produkcyjne mają wykrywać błędy wykonania zgodnie z zatwierdzonym planem. Warto określić kolejność narażeń i sprawdzeń: przykładowo czyszczenie, zginanie, oględziny oraz ponowna ocena elektryczna. Kolejność musi odpowiadać analizowanym zagrożeniom.

Typowe błędy w zamawianiu kabli medycznych

• Dobór wyłącznie po wtyczce: pasujące złącze może mieć inną numerację styków, ekranowanie lub przeznaczenie.
• Przeniesienie deklaracji z surowca na zespół: płaszcz, uszczelnienie i formowana odgiętka mogą inaczej reagować na ten sam preparat.
• Badanie tylko nowego kabla: uszkodzenia po czyszczeniu i zginaniu mogą ujawnić się dopiero przy powtórnej kontroli.
• Brak definicji cyklu: liczba powtórzeń bez geometrii i obciążenia nie pozwala porównać trwałości.
• Zamiennik bez oceny wpływu: identyczne wymiary nie oznaczają równoważnych właściwości elektrycznych, biologicznych ani chemicznych.
• Brak kryteriów wycofania: instrukcja powinna określać postępowanie przy pęknięciu płaszcza, odsłonięciu ekranu, poluzowaniu zakończenia lub utracie czytelności oznaczeń.

Pytania przed zamówieniem kabla

Czy kabel z silikonowym płaszczem można sterylizować w autoklawie?

Nie wynika to z samego zastosowania silikonu. Potwierdzenie musi obejmować konkretny zespół, cykl sterylizacji i liczbę powtórzeń. Złącze, klej, uszczelka lub nadruk mogą ograniczać przydatność mimo odporności płaszcza. Należy stosować wyłącznie proces przewidziany w instrukcji danego wyrobu.

Czy dostawca kabla może sam potwierdzić dopuszczalny prąd upływu?

Może wykonać uzgodnione badania komponentu i dostarczyć wyniki. Ocena urządzenia wymaga jednak właściwej konfiguracji, warunków badania i kryteriów określonych przez odpowiedzialny zespół projektowy. Pomiar rezystancji izolacji kabla nie jest zamiennikiem pomiaru prądów upływu gotowego zestawu.

Jak porównać deklarowaną trwałość kabli od różnych dostawców?

Poproś o opis stanowiska: promień, kąt, prędkość, obciążenie, mocowania, definicję cyklu oraz kryterium uszkodzenia. Sprawdź, czy próby obejmowały zakończenia i wcześniejsze czyszczenie. Same liczby cykli przy różnych warunkach nie dają porównywalnego wyniku.

Czy każdy kabel musi mieć numer seryjny?

Nie należy przyjmować tego automatycznie. Ustal wymagany poziom identyfikowalności dla wyrobu: może to być partia albo egzemplarz. Oznaczenie musi pozwalać dotrzeć do odpowiedniej wersji dokumentacji, pochodzenia materiałów i zapisów kontroli; zakres uzgadnia się przed zamówieniem.
