J-STD-001 to publikowana przez IPC, opracowywana we współpracy z innymi organizacjami branżowymi norma wymagań dotyczących lutowania oraz lutowanych zespołów elektrycznych i elektronicznych. Obejmuje materiały, prowadzenie procesu i kryteria akceptacji, dlatego sam dobry wygląd połączeń nie wystarcza do potwierdzenia zgodności. Dokładne wydanie normy oraz klasę wyrobu — 1, 2 albo 3 — należy przyjąć z rysunku klienta lub jego zamówienia. Przy odbiorze PCBA trzeba powiązać te wymagania z przebiegiem montażu i zapisami kontroli.

Co obejmuje J-STD-001 w zleceniu montażu

PCBA to płytka drukowana z zamontowanymi elementami. W takim zleceniu J-STD-001 dotyczy między innymi lutowania elementów powierzchniowych i przewlekanych oraz połączeń przewodów z końcówkami lutowniczymi. Norma nie jest wyłącznie zbiorem zdjęć spoin. Łączy wymagania wobec materiałów i procesu z oceną wykonanego zespołu.

Dla technologa oznacza to konieczność ustalenia, jak wykonać połączenia w sposób powtarzalny. Dla kontroli jakości — wskazania, co i na jakiej podstawie oceniać. Dla zamawiającego — jednoznacznego określenia wymagań, zanim rozpocznie się montaż. Różnice technologiczne między montażem SMT i THT wpływają na sposób lutowania i dostępność połączeń do oględzin.

Odwołanie do tej normy nie zastępuje dokumentacji konstrukcyjnej ani programu badań działania urządzenia. Poprawnie wykonane połączenie nie potwierdza jeszcze prawidłowej wartości elementu, działania oprogramowania czy zachowania całego układu pod obciążeniem. Te zagadnienia wymagają własnych kryteriów i metod sprawdzenia.

Lutowanie i montaż zespołów elektronicznych — J-STD-001

Wydanie normy i klasa: najpierw dokumentacja klienta

J-STD-001 ma kolejne wydania. Nie należy wybierać wydania na podstawie daty artykułu, posiadanego podręcznika ani samego określenia „aktualna norma”. Publikacja nowszej wersji nie oznacza automatycznie zmiany wymagań już uzgodnionego zlecenia. Dokładne oznaczenie wydania i klasę trzeba odczytać z rysunku klienta lub zamówienia, a następnie przenieść do dokumentacji produkcyjnej i kontrolnej.

Jeżeli dokumenty wskazują różne wydania albo nie podają klasy, trzeba uzyskać od klienta jednoznaczne ustalenie i zapisać je w dokumentacji zlecenia. Samodzielne przyjęcie wyższej klasy nie rozwiązuje niejasności: może zmienić kryteria odbioru, ale nadal nie wyjaśnia, czego klient wymagał.

  • Sprawdź oznaczenie normy: wraz z wydaniem oraz wskazanymi przez klienta zmianami lub uzupełnieniami.
  • Sprawdź klasę wyrobu: musi być spójna w dokumentach przekazanych do produkcji i kontroli.
  • Ustal dokumenty obowiązujące dla zlecenia: rysunek, zamówienie, specyfikację montażu i uzgodnione odstępstwa.
  • Wyjaśnij sprzeczności: zastosuj uzgodnioną kolejność ważności dokumentów; nierozstrzygnięte rozbieżności skieruj do klienta przed wykonaniem spornej operacji.
  • Zapisz zmianę wymagań: wskaż, których partii dotyczy i czy wymaga aktualizacji instrukcji lub planu kontroli.

Praktyczny zapis w zamówieniu powinien określać: oznaczenie i wydanie J-STD-001, klasę wyrobu, obowiązujące rysunki oraz dodatkowe wymagania kontroli. Jeżeli przywołano także IPC-A-610, jej wydanie również trzeba wskazać. To propozycja uporządkowania dokumentacji, a nie cytat z normy.

Klasy 1, 2 i 3: znaczenie dla odbioru

Klasa odnosi się do wymagań wobec wyrobu i jego przewidywanego użytkowania. Nie jest oceną zakładu ani stopniem uprawnień operatora. Poniższe zestawienie objaśnia ogólny podział; szczegółowe kryteria należy sprawdzić w wydaniu wskazanym przez klienta.

Klasa wyrobuOgólny sens klasyfikacjiWniosek przy przygotowaniu zlecenia
1Podstawowe znaczenie ma działanie gotowego zespołu.Stosuj kryteria właściwe dla wskazanej klasy; nie oznacza ona dowolności wykonania.
2Wymagane są trwałość i ciągłość działania, choć nieprzerwana praca nie jest krytyczna.Potwierdź wymagania klienta zamiast przypisywać klasę wyłącznie na podstawie rodzaju urządzenia.
3Niezawodne działanie lub gotowość do pracy mają znaczenie krytyczne; warunki użytkowania mogą być trudne.Przed montażem sprawdź możliwość wykonania i zweryfikowania wymaganych połączeń.

Nie można wiarygodnie nadać klasy całemu zespołowi przez obejrzenie wybranej spoiny. Tak samo informacja „urządzenie przemysłowe” nie określa samodzielnie klasy. Właściwym punktem odniesienia pozostaje rysunek lub zamówienie klienta.

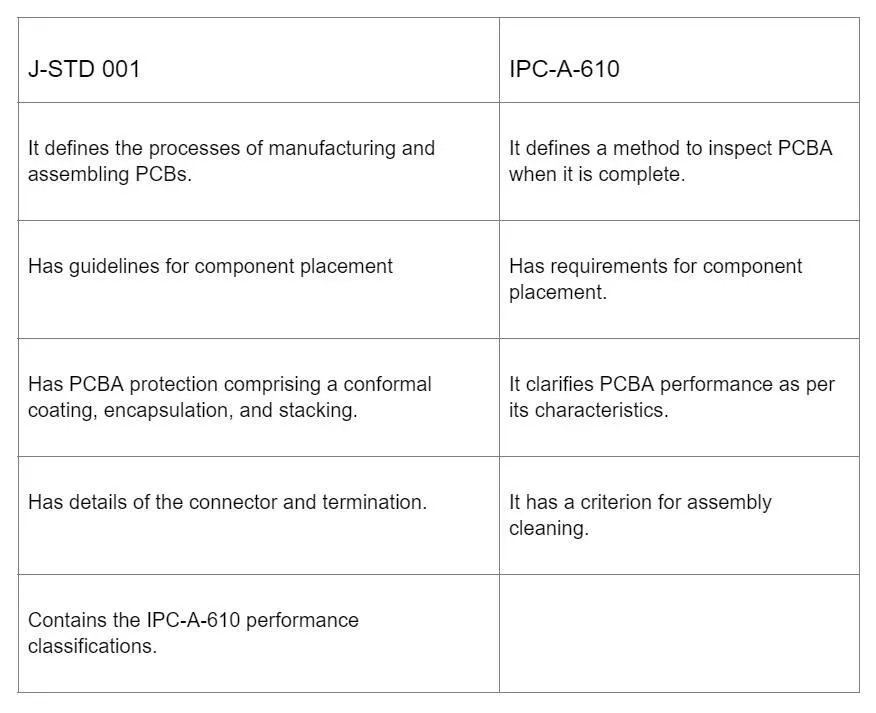

J-STD-001 a IPC-A-610: proces i ocena zespołu

Dokumenty te mają powiązane, lecz różne zadania. J-STD-001 określa wymagania dotyczące lutowanych zespołów, w tym materiałów, procesu i akceptacji. IPC-A-610 służy ocenie akceptowalności zespołów elektronicznych. Nie należy sprowadzać tego rozróżnienia do hasła „produkcja albo kontrola”, ponieważ J-STD-001 również zawiera wymagania odbiorowe.

Pytanie podczas realizacji zleceniaPodstawa decyzjiPrzydatny zapis
Jak przygotować i prowadzić lutowanie?J-STD-001 przywołana przez klienta, dokumentacja materiałów oraz zatwierdzona instrukcja procesu.Identyfikacja materiałów, wersja instrukcji i potwierdzenie sprawdzenia procesu.
Czy wykonane połączenie można zaakceptować?Kryteria obowiązującego wydania J-STD-001 oraz IPC-A-610, jeżeli ją przywołano, z uwzględnieniem klasy i wymagań klienta.Wynik oceny powiązany z konkretnym zespołem i miejscem kontroli.
Czy zmontowany układ działa prawidłowo?Specyfikacja produktu i uzgodniony program badań elektrycznych lub funkcjonalnych.Wynik badania, warunki jego wykonania i identyfikacja badanego zespołu.
Czy można przekazać partię do odbioru?Wymagania zamówienia oraz uzgodnione zasady zwolnienia wyrobu.Komplet wyników, rozstrzygnięte niezgodności i decyzja osoby upoważnionej.

Tabela jest praktycznym zestawieniem decyzji, nie formularzem narzuconym przez normę. Zakres zapisów należy dostosować do konkretnego wyrobu i ustaleń z klientem.

Lutowanie i montaż zespołów elektronicznych — J-STD-001

Jak powiązać wymagania z procesem lutowania

Materiały i przygotowanie

W instrukcji warto wskazać dopuszczony stop lutowniczy, pastę lub topnik, sposób przechowywania i przygotowania do użycia. Oznaczenie materiału powinno pozwalać dotrzeć do jego dokumentacji. Warunki stosowania bierze się z karty producenta i zatwierdzonego procesu, nie z ogólnego poradnika.

Przed montażem trzeba uwzględnić stan powierzchni lutowanych, ochronę przed wyładowaniami elektrostatycznymi oraz wymagania przechowywania elementów. Utlenionego wyprowadzenia nie należy traktować wyłącznie jako problemu temperatury grota. Zwiększanie temperatury może obciążyć element lub płytkę, a nie usunąć przyczyny słabego zwilżania.

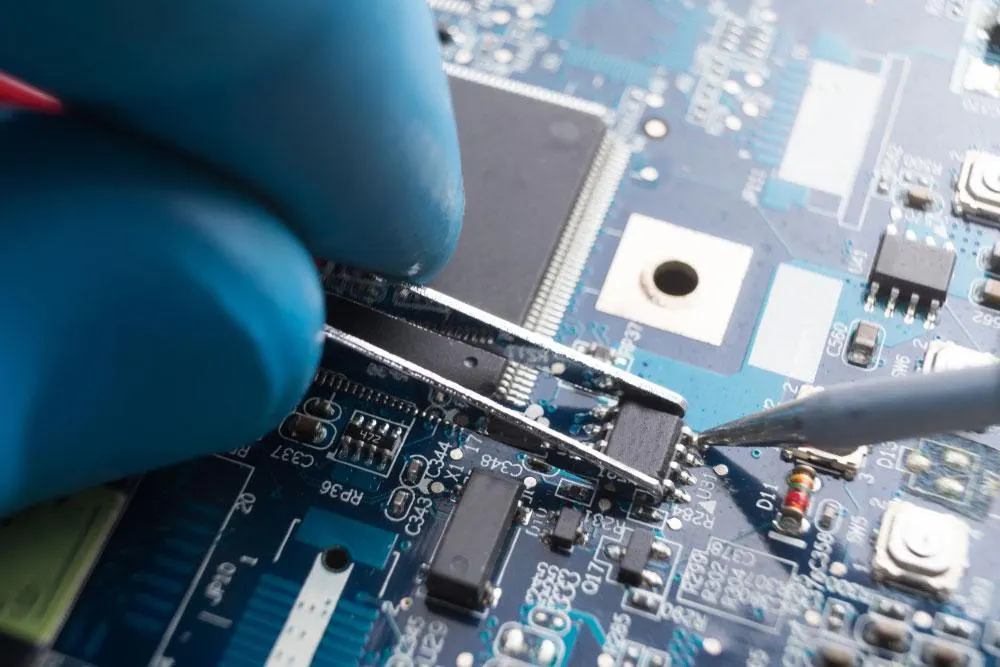

Przebieg cieplny i sposób wykonania

W lutowaniu rozpływowym istotny jest przebieg temperatury na zespole, nie tylko nastawy stref pieca. W lutowaniu ręcznym znaczenie mają między innymi dobór grota, przekazywanie ciepła i czas oddziaływania na połączenie. W lutowaniu przewlekanym trzeba uwzględnić odprowadzanie ciepła przez miedź oraz dostęp lutu do otworu. Podstawy metod opisuje artykuł o lutowaniu PCB, a uwarunkowania otworów i wyprowadzeń — poradnik o montażu THT.

Nie ma jednej temperatury odpowiedniej dla każdego zespołu. Parametry procesu muszą uwzględniać materiał lutowniczy, płytkę i ograniczenia elementów. W zapisie procesu warto odróżnić nastawy urządzenia od wyników weryfikacji na zespole oraz wskazać, dla jakiej konfiguracji wykonano sprawdzenie. Zmiana elementu, płytki lub materiału lutowniczego wymaga oceny, czy wcześniejsze ustalenia nadal są właściwe.

Lutowanie i montaż zespołów elektronicznych — J-STD-001

Czystość i zabezpieczenie zespołu

Brak widocznych zabrudzeń nie potwierdza samodzielnie wymaganej czystości. Sposób postępowania z pozostałościami topnika należy ustalić dla użytych materiałów, procesu i warunków pracy urządzenia. Deklaracja producenta, że materiał może pracować bez mycia, nie rozstrzyga wszystkich wymagań konkretnego zlecenia.

Jeżeli przewidziano powłokę ochronną lub zalewanie, plan kontroli powinien uwzględniać sprawdzenia przed zasłonięciem połączeń. Warto też przewidzieć, jak sprawdzić zespół po lokalnej poprawce: obejrzeć samo połączenie, ocenić otoczenie i wykonać ponownie badania, na których wynik mogła wpłynąć ingerencja.

Lutowanie i montaż zespołów elektronicznych — J-STD-001

Zapisy kontroli: co powinno dać się odtworzyć

Dobry zapis pozwala odpowiedzieć: jaki zespół sprawdzono, według jakich wymagań, jaką metodą i z jakim wynikiem. Samo słowo „zgodny” jest mało użyteczne, jeśli nie wiadomo, którego wykonania dotyczy. Poniższa lista jest propozycją organizacji dokumentacji; nie oznacza obowiązku sporządzania identycznego formularza dla każdego zlecenia.

  • Tożsamość wyrobu: oznaczenie zespołu, wersja dokumentacji oraz numer partii lub numer indywidualny, zależnie od przyjętej identyfikowalności.
  • Podstawa oceny: wydanie normy, klasa, rysunek i dodatkowe wymagania klienta.
  • Powiązanie z wykonaniem: właściwa instrukcja, identyfikacja istotnych materiałów i odniesienie do zapisów procesu.
  • Zakres sprawdzenia: oceniane cechy, metoda oraz informacja, czy kontrola obejmowała całą partię, czy ustaloną próbkę.
  • Wynik: decyzja i stwierdzone niezgodności, z oznaczeniem elementu lub miejsca na płytce.
  • Dalsze postępowanie: wykonana poprawka, ponowna kontrola, zatwierdzone odstępstwo albo odrzucenie.
  • Odpowiedzialność: data oceny oraz identyfikacja osoby dokonującej kontroli i zwolnienia.

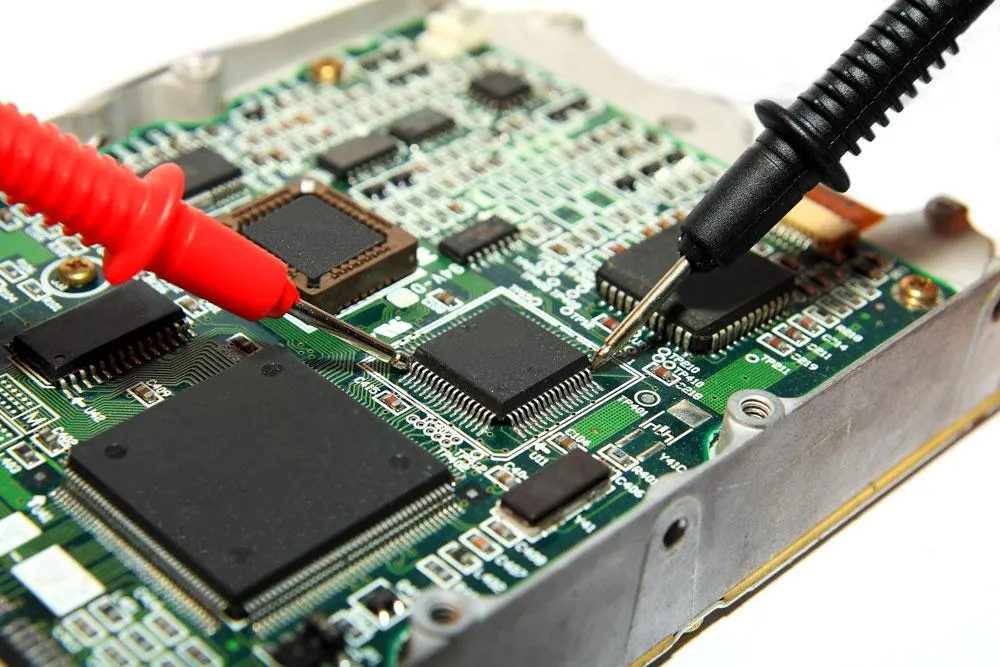

Metodę kontroli dobiera się do cechy, którą trzeba ocenić. Automatyczna inspekcja optyczna AOI wykorzystuje obraz dostępnych powierzchni, więc nie daje pełnej informacji o połączeniach ukrytych pod obudową. Dla takich miejsc może być potrzebna kontrola rentgenowska lub inna uzgodniona metoda. Z kolei pozytywny wynik badania elektrycznego nie potwierdza samodzielnie wszystkich cech wykonania spoiny.

Lutowanie i montaż zespołów elektronicznych — J-STD-001

Przykład założony: sprawdzenie kompletności zapisów

Załóżmy wyłącznie na potrzeby obliczenia, że partia obejmuje 20 zespołów, a uzgodniony plan wymaga indywidualnej karty kontroli każdego z nich. Dla 18 zespołów karta zawiera wszystkie wymagane informacje; dla pozostałych 2 brakuje udokumentowanej decyzji po poprawce. Są to liczby wymyślone do przykładu, nie wyniki produkcji ani plan kontroli wymagany przez J-STD-001.

Przyjmijmy, że karta jest kompletna tylko wtedy, gdy zawiera wszystkie pozycje wymagane w tym zleceniu. Wtedy:

Kompletność dokumentacji = liczba zespołów z kompletną kartą / liczba zespołów w partii × 100% = 18 / 20 × 100% = 90%.

Liczba kart do wyjaśnienia = 20 − 18 = 2. Wynik nie oznacza, że pozostałe zespoły są wadliwe, ani że poziom jakości partii wynosi 90%. Mówi tylko o kompletności zapisów według przyjętej definicji. Próg odbioru partii nie wynika z tego obliczenia.

Przed zwolnieniem wyrobów objętych brakami należy odszukać wiarygodny zapis ponownej kontroli albo wykonać ją według uzgodnionej procedury i udokumentować wynik. Nie wolno zastępować brakujących dowodów wpisem z pamięci. Dla własnego zlecenia można powtórzyć rachunek po podstawieniu rzeczywistej liczby zespołów i kompletnych kart.

Typowe błędy przy powoływaniu się na J-STD-001

  • „Zgodnie z IPC” bez doprecyzowania. Taki zapis nie wskazuje konkretnej normy, wydania ani klasy i utrudnia odbiór.
  • Przenoszenie kryterium między różnymi połączeniami. Dopuszczalny wygląd lub geometria zależą od rodzaju połączenia i obowiązujących wymagań; nie należy stosować jednego uproszczonego wzorca do wszystkich obudów.
  • Ocenianie wyłącznie połysku spoiny. Wygląd powierzchni zależy także od materiału i przebiegu krzepnięcia. Sam połysk lub matowość nie rozstrzygają oceny; więcej o objawach i przyczynach w artykule o zimnych połączeniach lutowniczych.
  • Traktowanie pozytywnego wyniku AOI jako kompletnego odbioru. Trzeba znać zakres kontroli oraz cechy niedostępne dla zastosowanej metody.
  • Poprawka bez ponownej oceny. Usunięcie mostka lutowniczego nie wyklucza uszkodzenia pola, sąsiedniego elementu lub pozostawienia zanieczyszczeń.
  • Utożsamianie szkolenia osoby ze zgodnością partii. Wiedza personelu pomaga prawidłowo prowadzić proces, lecz nie zastępuje dowodów dotyczących konkretnego wyrobu.
Lutowanie i montaż zespołów elektronicznych — J-STD-001

Pytania i odpowiedzi

Czy J-STD-001 dotyczy tylko lutowania ręcznego?

Nie. Jej zakres obejmuje lutowane zespoły wykonywane różnymi metodami, w tym montaż powierzchniowy i przewlekany. Dla konkretnego połączenia trzeba wybrać właściwe wymagania oraz sposób weryfikacji. Rodzaj urządzenia lutującego nie wyznacza samodzielnie klasy produktu.

Czy zawsze trzeba stosować najnowsze wydanie?

Wydanie dla zlecenia należy przyjąć z rysunku klienta lub zamówienia. Jeżeli zapis jest niejednoznaczny, trzeba go wyjaśnić przed realizacją. Zmiany wydania nie należy wprowadzać po cichu w instrukcji kontroli, ponieważ mogłaby zmienić podstawę oceny już wykonywanej partii.

Czy klasa 3 oznacza, że każdy zespół trzeba prześwietlić?

Sama nazwa klasy nie stanowi kompletnego planu badań. Potrzebę kontroli rentgenowskiej i jej zakres trzeba ustalić na podstawie obowiązujących wymagań, rodzaju połączeń oraz dokumentacji klienta. W planie powinno być jasne, jaką cechę ocenia dana metoda i których wyrobów dotyczy sprawdzenie.

Czy szkolenie z J-STD-001 potwierdza zgodność gotowej płytki?

Nie. Potwierdzenie kompetencji osoby i ocena konkretnego zespołu to odrębne sprawy. Zgodność wyrobu trzeba wykazać na podstawie właściwych wymagań oraz dowodów z procesu i kontroli. Samo odwołanie do szkolenia nie rozstrzyga odbioru partii.

Co przekazać wykonawcy, aby uniknąć sporu przy odbiorze?

Przekaż spójny pakiet: rysunek montażowy, zestawienie elementów, wydanie normy, klasę oraz wymagania kontroli i dokumentacji. Wskaż także sposób postępowania z niezgodnościami i zatwierdzania odstępstw. Ustalenia muszą trafić zarówno do osoby przygotowującej proces, jak i do osoby odbierającej wyrób.
