Niestandardowa wiązka przewodów do motocykla — jak ją zaprojektować i sprawdzić?

Niestandardową wiązkę przewodów do motocykla projektuje się na podstawie schematu, obciążeń elektrycznych i rzeczywistej trasy przewodów w pojeździe. Trzeba dobrać przekroje, zabezpieczenia, złącza i izolację, a następnie sprawdzić szczelność, zachowanie podczas drgań, odporność na przetarcia oraz temperaturę w miejscach narażonych na nagrzewanie. Samo poprawne działanie na postoju nie potwierdza trwałości instalacji.

W skrócie

• Dobieraj uszczelkę do średnicy izolacji przewodu, a styk do przekroju żyły i obciążenia.
• Sprawdzaj trasę przy skrajnych położeniach kierownicy i zawieszenia; pozostaw zapas na ruch i obsługę.
• Chroń przed przetarciem przede wszystkim przez prawidłowe prowadzenie i mocowanie, a dopiero potem przez osłony.
• Oceniaj temperaturę całego połączenia: przewodu, styku, obudowy, uszczelki i osłony.
• Wymagaj planu badań z warunkami, kryteriami odbioru i identyfikacją badanej wersji wiązki.

Spis treści

• Założenia i podział obwodów
• Przykład obliczenia spadku napięcia
• Woda i szczelność złączy
• Drgania i odciążenie przewodów
• Prowadzenie wiązki i ochrona przed przetarciem
• Materiały w strefach gorących
• Zaciskanie i kontrola połączeń
• Zakłócenia i przewody powrotne
• Plan weryfikacji środowiskowej
• Dokumentacja do zamówienia
• Typowe błędy
• Pytania przed zamówieniem wiązki

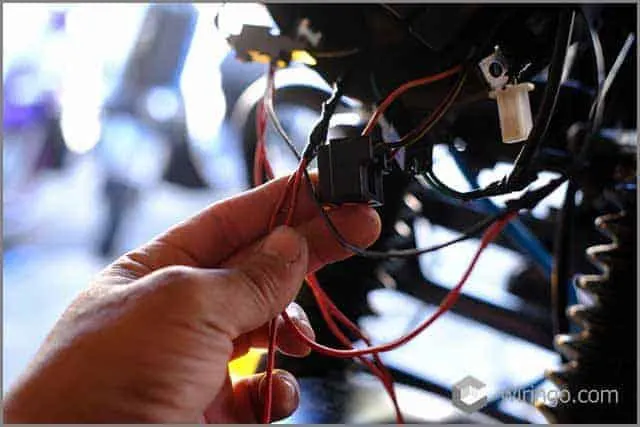

Założenia: co ma zasilać wiązka i gdzie będzie pracować?

Zacznij od listy odbiorników oraz schematu połączeń. Oddziel obwody rozrusznika i ładowania od oświetlenia, akcesoriów, czujników oraz komunikacji. Dla każdego obwodu zapisz prąd pracy, prąd chwilowy, dopuszczalny spadek napięcia i sposób zabezpieczenia. Nie wyznaczaj przekroju wyłącznie na podstawie mocy znamionowej odbiornika: urządzenie może pobierać większy prąd przy uruchamianiu.

Bezpiecznik ma chronić przewód przed skutkami przeciążenia i zwarcia. Jego charakterystykę dobiera się do obciążenia oraz dopuszczalnego nagrzewania przewodu, uwzględniając temperaturę otoczenia i ułożenie w wiązce. Zabezpieczenie gałęzi umieść możliwie blisko źródła zasilania; odcinek przed nim wymaga szczególnie starannej ochrony mechanicznej. Połączenia główne opisuje również artykuł o wiązce przewodów akumulatora.

Na rysunku zaznacz strefy mokre, gorące i ruchome oraz kontakt z paliwem, olejem i środkami myjącymi. Nie utożsamiaj wiązki elektrycznej z linką sprzęgła, gazu czy przewodem hamulcowym: to różne elementy, wymagające osobnych zasad doboru. Zachowane ilustracje archiwalne mają charakter poglądowy i nie dokumentują badań ani wykonania opisanego projektu.

Jak policzyć spadek napięcia przed wyborem przewodu?

Uwzględnij całą drogę prądu: zasilanie i powrót. Dla jednakowego przewodu w obu torach rezystancję żył wyznacza wzór R = r × L, gdzie r jest rezystancją jednostkową przewodu w rozpatrywanej temperaturze, a L sumą długości obu torów. Spadek napięcia wynosi ΔU = I × R, a moc wydzielana w żyłach P = I² × R. Rezystancje styków, połączeń i zabezpieczeń należy dodać oddzielnie.

Przykład założony: napięcie źródła wynosi 12 V, prąd odbiornika 5 A, długość przewodu zasilającego 2 m, a powrotnego także 2 m. Przyjmijmy r = 0,012 Ω/m w temperaturze rozpatrywanej w przykładzie oraz dopuszczalny spadek całego obwodu 0,36 V. Są to wyłącznie założenia rachunkowe, nie dane konkretnego motocykla ani zalecenie doboru przekroju.

• Łączna długość żył: L = 2 m + 2 m = 4 m.
• Rezystancja żył: R = 0,012 Ω/m × 4 m = 0,048 Ω.
• Spadek na żyłach: ΔU = 5 A × 0,048 Ω = 0,24 V, czyli 2% przyjętego napięcia źródła.
• Straty w żyłach: P = (5 A)² × 0,048 Ω = 1,2 W, rozłożone wzdłuż przewodów.
• Pozostały dopuszczalny spadek: 0,36 V − 0,24 V = 0,12 V. Odpowiada to łącznej rezystancji pozostałych elementów toru wynoszącej najwyżej 0,12 V / 5 A = 0,024 Ω, czyli 24 mΩ.

Obliczenie powtórz dla prądu chwilowego i temperatury pracy, korzystając z danych przewodu. Nie pozwala ono samo wyznaczyć temperatury izolacji ani dopuszczalnego prądu. Wymagane jest także sprawdzenie obciążalności cieplnej oraz zgodności przekroju ze stykiem. Gdy powrót prowadzi przez ramę, trzeba uwzględnić rezystancję jej połączeń; nie można zastąpić tego toru założeniem idealnej masy.

Woda: szczelne złącze wymaga właściwego montażu

W motocyklu trzeba rozpatrywać deszcz, rozbryzgi spod kół, mycie i kondensację wilgoci. Deklarowany stopień ochrony IP odnosi się do określonej konfiguracji i warunków badania. Nie potwierdza automatycznie odporności na każdy sposób mycia, kontakt z paliwem ani szczelności rozłączonego złącza. Wymagaj wskazania, czy deklaracja dotyczy złącza połączonego, z zaślepką czy innego stanu.

Uszczelnienie wejścia przewodu musi pasować do jego średnicy zewnętrznej. Taki sam przekrój miedzi nie oznacza takiej samej grubości izolacji. Sprawdź również zgodność styków, uszczelek i obudów oraz zaślepienie niewykorzystanych komór. Taśma owinięta wokół nieszczelnej wtyczki nie zastępuje prawidłowego uszczelnienia.

Ułóż przewody tak, aby nie kierowały spływającej wody do wejścia złącza i nie tworzyły kieszeni zatrzymujących wilgoć. Woda może przemieszczać się wzdłuż żyły od odległego, nieuszczelnionego zakończenia. Zabezpieczenie samej obudowy złącza nie usuwa tej drogi wnikania. Podstawowe zagadnienia omawia tekst o wodoodpornych złączach.

Drgania: odciąż styk, ale pozostaw miejsce na ruch

Ciężar wiązki i ruch przewodów nie powinny obciążać styku ani uszczelki. Zastosuj mocowanie gałęzi do przewidzianego wspornika, pozostawiając odcinek umożliwiający łagodne zgięcie. Zbyt krótki odcinek napina przewód; zbyt długi może uderzać o sąsiednie części. Rozstaw uchwytów wynika z trasy, masy wiązki i warunków drgań, a nie z uniwersalnej odległości.

Na przejściu między silnikiem a ramą uwzględnij ich względny ruch. Nie umieszczaj sztywnego rozgałęzienia ani naprawianego połączenia w miejscu ciągłego zginania. Uwzględnij minimalny promień gięcia podany dla konkretnego przewodu, rozróżniając ułożenie stałe i ruch powtarzalny.

Podczas próby drganiowej kontroluj ciągłość elektryczną w czasie wymuszenia. Pomiar wykonany dopiero po próbie może nie ujawnić krótkich przerw w styku. Rozdzielczość czasową rejestracji i dopuszczalne przerwy należy uzgodnić z wymaganiami odbiornika. Po próbie sprawdź zatrzaski, mocowania, izolację i zmianę rezystancji połączeń.

Prowadzenie wiązki: sprawdź skrajne położenia i punkty tarcia

Trasę oceniaj na motocyklu z zamontowanymi osłonami, zbiornikiem i siedzeniem. Obróć kierownicę do obu ograniczników i sprawdź przewidziany zakres ruchu zawieszenia w bezpiecznym stanowisku. Wiązka nie może ograniczać ruchu, napinać złącza ani dostawać się pomiędzy części, które mogą ją przygnieść. Zapasu długości nie dobiera się wyłącznie przy kierownicy ustawionej na wprost.

W przejściach przez blachę stosuj dopasowane przepusty, a przy krawędziach osłony odporne na ścieranie. Uchwyt ma stabilizować przewód bez zgniatania izolacji. Nie kładź metalowej opaski bezpośrednio na izolacji; sam materiał opaski nie przesądza o bezpieczeństwie mocowania. Zwykła taśma izolacyjna nie zastępuje przepustu.

Sprawdź także wnętrze osłon: przecięty peszel, twarda krawędź zakończenia lub drobiny piasku mogą uszkadzać izolację od środka. Po próbie ruchowej obejrzyj odcinki pod uchwytami. Dla każdego miejsca styku z otoczeniem zapisz, co zapobiega tarciu i jak będzie można to skontrolować podczas obsługi.

Strefy gorące: jak wybierać izolację i osłony?

W pobliżu silnika i wydechu działają promieniowanie cieplne, gorące powietrze oraz ciepło przewodzone przez mocowania. Temperatura może wzrosnąć także po zatrzymaniu, gdy ustaje przepływ powietrza. Najpierw zmień trasę i zwiększ oddalenie od źródła ciepła, potem rozważ ekran lub osłonę. Osłona może również utrudniać oddawanie ciepła wytwarzanego przez przepływ prądu.

Nazwa polimeru nie wyznacza dopuszczalnej temperatury całej wiązki. Ograniczeniem może być uszczelka, obudowa złącza, klej taśmy lub uchwyt. Oddziel temperaturę pracy ciągłej od krótkotrwałego narażenia. Rozwinięcie doboru materiałów zawiera artykuł o izolacjach przewodów i kabli.

Zaciskanie: oceniaj styk, przewód i narzędzie jako zestaw

Dla styku przeznaczonego do zaciskania stosuj przewód, narzędzie i ustawienia wskazane przez producenta. Sprawdź długość odizolowania, brak uszkodzonych drucików oraz położenie żyły, izolacji i ewentualnej uszczelki. Kontrola wymiarów zacisku i próba wyrywania na próbkach służą różnym celom; sama duża siła wyrwania nie dowodzi małej rezystancji połączenia.

Nie poprawiaj zacisku przez dolanie lutu, jeśli producent nie przewidział takiego procesu. Lut może usztywnić żyłę poza stykiem i przesunąć miejsce zginania na granicę usztywnienia. Połączenie lutowane wymaga osobnego projektu odciążenia oraz uszczelnienia. Rurka termokurczliwa nie naprawia niewłaściwego zacisku i nie może uniemożliwiać pracy zatrzasku lub uszczelki.

Zakłócenia: zaplanuj drogę sygnału i prądu powrotnego

Przewody czujników prowadź z uwzględnieniem oddziaływania układu zapłonowego i obwodów o szybko zmieniającym się prądzie. Nie dokładaj akcesoriów do przewodu odniesienia czujnika. Wspólny odcinek powrotny może powodować zmianę napięcia odniesienia przy załączaniu odbiornika, nawet gdy wszystkie połączenia mają ciągłość.

Skręcenie par, ekranowanie i sposób zakończenia ekranu muszą wynikać z dokumentacji urządzenia lub interfejsu. Nie stosuj zasady uziemiania każdego ekranu tylko z jednej strony bez analizy obwodu. Ocenę działania przeprowadź przy uruchamianiu silnika i przełączaniu odbiorników, obserwując także sygnały i zasilanie. Kontekst rozmieszczenia obwodów przedstawia artykuł o wiązce przewodów silnika.

Jak zaplanować sprawdzenie wody, drgań, przetarć i temperatury?

Poniżej przedstawiono klasy metod do opracowania programu badań, nie opisy przeprowadzonych prób. Przed badaniem uzgodnij konfigurację, warunki narażenia, czas, liczbę cykli, sposób zasilania oraz mierzalne kryteria odbioru. Poziomy dobiera się do miejsca montażu i wymagań pojazdu. Nie da się ich wiarygodnie ustalić z samego określenia „wiązka motocyklowa”.

W programie uwzględnij łączenie narażeń: sprawdzenie szczelności po uzgodnionych cyklach cieplnych lub drganiach może ujawnić uszkodzenie niewidoczne w nowym złączu. Kolejność musi być zapisana, ponieważ wpływa na interpretację wyniku. Próba samego materiału nie zastępuje sprawdzenia zmontowanej wiązki.

Przed próbami i po nich porównaj mapę połączeń, brak zwarć i parametry wskazane w specyfikacji. Pomiar rezystancji małych połączeń wymaga uwzględnienia przewodów pomiarowych, często metody czteroprzewodowej. Napięcie badania izolacji dobierz do konstrukcji i odłącz wrażliwą elektronikę zgodnie z procedurą. Więcej metod przedstawia tekst o testowaniu przewodów.

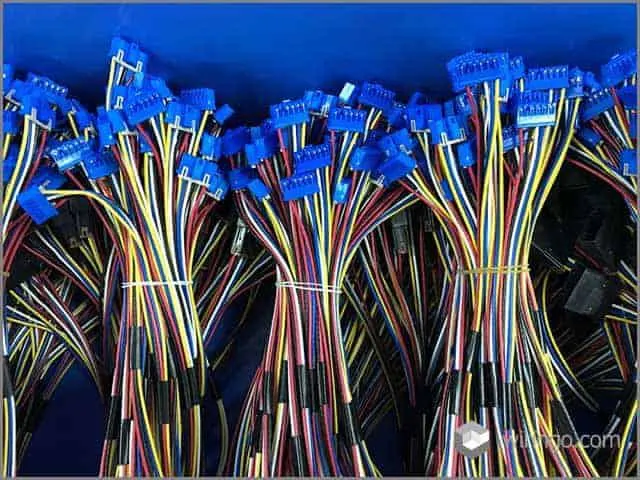

Co przekazać dostawcy i jak sprawdzić kompletność zamówienia?

Dokumentacja powinna pozwalać wykonać i odebrać tę samą wersję wiązki bez ustnych dopowiedzeń. Przed zamówieniem przejdź poniższą listę i przy każdym punkcie wskaż dokument oraz osobę odpowiedzialną za zatwierdzenie:

1. Schemat i tabela połączeń z numerami komór złączy oraz jednoznacznym widokiem strony styku lub przewodów.
2. Rysunek długości gałęzi, tolerancji, rozgałęzień, mocowań i zapasu na ruch oraz serwis.
3. Wykaz przewodów, styków, obudów, uszczelek, zaślepek i osłon z oznaczeniami części oraz zasadami zamiany.
4. Wymagania elektryczne, cieplne, chemiczne i mechaniczne przypisane do poszczególnych odcinków.
5. Plan kontroli produkcyjnej i badań kwalifikacyjnych, kryteria przyjęcia oraz wymagany zapis wyników.
6. Oznaczenie wersji dokumentacji i zasady ponownej oceny po zmianie materiału, narzędzia lub trasy.

Raport powinien identyfikować próbkę, konfigurację, przyrządy, warunki oraz wynik wobec każdego kryterium. Sam zapis „test zaliczony” jest niewystarczający. Zakres wykonania i kontroli zależy od dostawcy i rysunku; trzeba go uzgodnić przed zatwierdzeniem zamówienia.

Typowe błędy, które warto wyeliminować przed montażem

• Dobór uszczelki według przekroju żyły. Sprawdź średnicę izolacji i jej tolerancję.
• Zapas przewodu tylko na postoju. Sprawdź skrajne położenia, dostęp serwisowy i względny ruch podzespołów.
• Mocniejsze ściągnięcie opaski jako naprawa tarcia. Popraw trasę, uchwyt albo przepust; nie zgniataj izolacji.
• Izolacja odporna na ciepło przy słabszym złączu. Oceń dopuszczalne warunki wszystkich części połączenia.
• Ocena wyłącznie sygnałem brzęczyka miernika. Ciągłość nie potwierdza spadku napięcia pod obciążeniem ani braku chwilowych przerw podczas drgań.

Pytania przed zamówieniem wiązki motocyklowej

Czy szczelne złącze można bez obaw myć strumieniem wody?

Tylko w warunkach objętych deklaracją konkretnego złącza i instrukcją pojazdu. Odporność na deszcz lub zanurzenie nie przesądza o odporności na silny, gorący strumień. Sprawdź stan połączenia, uszczelnienia przewodów i zaślepki.

Czy mogę zastosować grubszy przewód w istniejącej wtyczce?

Po potwierdzeniu zgodności przekroju ze stykiem, średnicy izolacji z uszczelką oraz narzędzia z nową konfiguracją. Grubszy przewód może też zwiększyć sztywność gałęzi. Nie rozwiercaj uszczelki ani nie usuwaj drucików żyły, żeby wymusić dopasowanie.

Jak ustalić zapas długości przy kierownicy?

Wyznacz trasę w pełnym przewidzianym zakresie ruchu i przy docelowych punktach mocowania. Pozostaw łagodne zgięcie bez napinania złącza i bez pętli mogącej zahaczać o otoczenie. Wynik zapisz na rysunku z tolerancją i potwierdź na zamontowanej wiązce.

Czy badanie prototypu wystarczy do odbioru kolejnych wiązek?

Badanie prototypu ocenia konstrukcję w określonych warunkach. Kolejne wyroby wymagają ustalonej kontroli wykonania, w tym zgodności połączeń i montażu. Zmiana przewodu, uszczelki lub sposobu zaciskania wymaga oceny, czy wcześniejsze wyniki nadal dotyczą nowej wersji.
